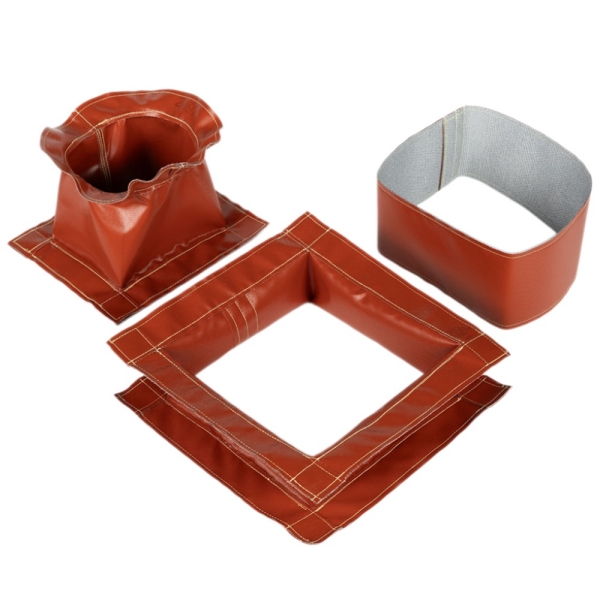

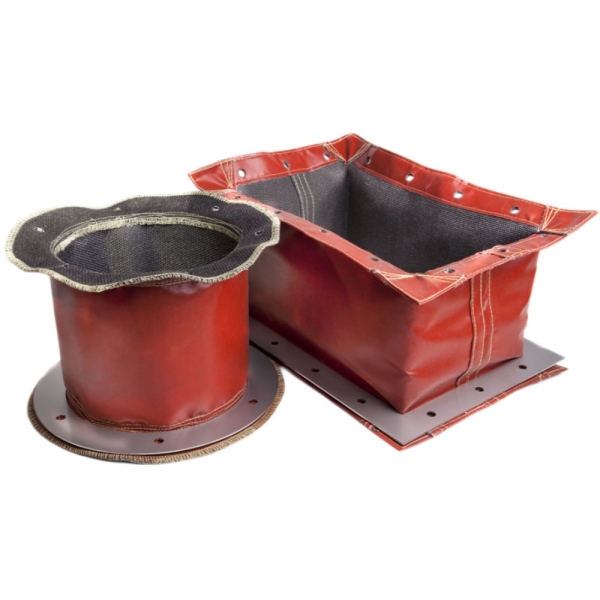

Aprostokątny dylatacyjny element materiałowyZapewnia elastyczne połączenie dużych kwadratowych lub prostokątnych odcinków kanałów przemysłowych. Pozwala systemowi kanałów na kompensację rozszerzalności cieplnej, przemieszczeń bocznych, drgań i ruchów konstrukcyjnych bez przenoszenia nadmiernych obciążeń na sąsiednie urządzenia i podpory.
Konstrukcje prostokątne są szczególnie powszechne w przewodach wentylacyjnych w elektrowniach, systemach kotłowych, cementowniach, hutach stali, piecach, urządzeniach do kontroli zanieczyszczeń powietrza i innych instalacjach, w których ścieżka gazu jest zbyt duża lub geometrycznie nieodpowiednia dla konwencjonalnego, okrągłego połączenia.
W przeciwieństwie do prostego, elastycznego pasa tkaninowego, przemysłowy, prostokątny kompensator musi być zaprojektowany wokół czterech prostych boków, czterech narożników, kierunku nacisku, ruchu, temperatury procesu i wewnętrznego przepływu gazu. Konstrukcja narożników i stabilność wzdłuż dłuższego boku mogą być równie ważne, jak dobór samego elastycznego materiału.
BSTFLEX produkuje na zamówienieZłącza kompensacyjne z tkaniny niemetalowejdo systemów kanałów przemysłowych prostokątnych, kwadratowych, okrągłych i specjalnych.

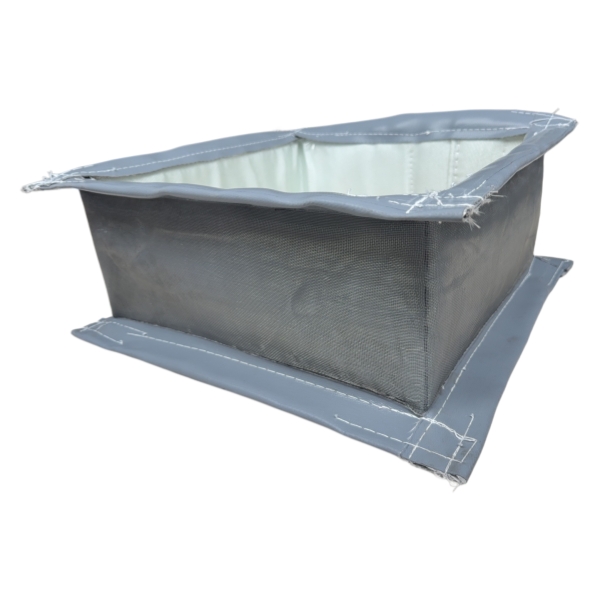

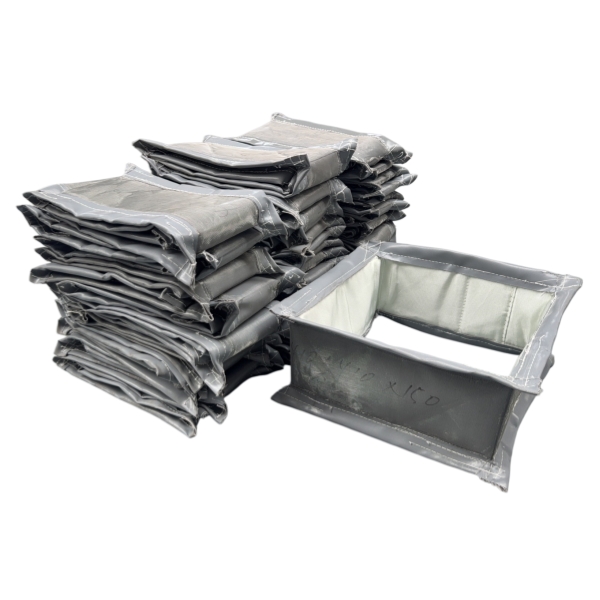

Prostokątny dylatacyjny łącznik tkaninowy — kluczowe dane inżynieryjne
Szerokość × Wysokość | Długość między powierzchniami | Temperatura | Ciśnienie | Gaz procesowy | Ruch osiowy | Ruch boczny | Konstrukcja narożnika | Prędkość gazu | Obciążenie pyłem | Konfiguracja wykładziny
Duże przemysłowe systemy przesyłu gazów są często produkowane w postaci kanałów prostokątnych lub kwadratowych, ponieważ taka geometria pozwala na efektywną integrację z dużymi otworami na urządzenia i układami konstrukcyjnymi.
Typowymi przykładami są połączenia w następujących miejscach:
Gdy kanały te nagrzewają się i stygną, ich wymiary ulegają zmianie. Sztywne połączenie między sekcjami może przenosić wzrost temperatury na ściany kanałów, kołnierze, podpory i urządzenia.
Azłącze kompensacyjne kanału prostokątnegotworzy kontrolowaną, elastyczną strefę, w której można dostosować się do tego ruchu.
Podstawowa zasada działania jest podobna, ale geometria prostokątna wiąże się z dodatkowymi wyzwaniami projektowymi.
Połączenie kołowe rozprowadza geometrię w sposób ciągły na całym obwodzie. Połączenie prostokątne zawiera:
Gdy staw ulega ściskaniu, rozciąganiu lub ruchom bocznym, obszary te niekoniecznie ulegają tej samej deformacji.
Z tego powodu inżynierowie muszą brać pod uwagę cały obwód, a nie oceniać wyłącznie proste odcinki pasa.
Narożniki stanowią jeden z najważniejszych szczegółów w prostokątnych złączach dylatacyjnych.
Jeśli elastyczny materiał zostanie wtłoczony w narożnik, w którym koncentrują się naprężenia zginające lub rozciągające, powtarzające się cykle termiczne mogą spowodować lokalne zużycie, nawet jeśli proste sekcje pozostają w dobrym stanie.
Dobrze zaprojektowany narożnik powinien umożliwiać płynne przejście między sąsiadującymi bokami, jednocześnie unikając niepotrzebnego zagęszczenia materiału.
W zależności od konstrukcji złącza, geometrię narożnika można zaprojektować przy użyciu:
Wybór odpowiedniej metody zależy od wymiarów, konstrukcji pasa, ruchu i warunków pracy.
Wraz ze wzrostem wymiarów kanałów prostokątnych, dłuższe boki stają się bardziej podatne na odkształcenia wywołane ciśnieniem i ruchami konstrukcyjnymi.
Pod wpływem dodatniego ciśnienia duże, elastyczne obszary mogą mieć tendencję do przesuwania się na zewnątrz.
Pod wpływem podciśnienia mogą one zostać wciągnięte do wnętrza kanału.
Efekt staje się bardziej widoczny wraz ze wzrostem wymiarów.
W przypadku bardzo dużych połączeń projektanci mogą zatem musieć wziąć pod uwagę:
Trzy wymiary są szczególnie ważne przy określaniu połączenia prostokątnego.
| Wymiar | Co to reprezentuje | Dlaczego to ma znaczenie |
|---|---|---|
| Szerokość | Wymiar kanału poziomego | Definiuje jedną parę prostych boków |
| Wysokość | Wymiar kanału pionowego | Definiuje drugą parę prostych boków |
| Twarzą w twarz | Odległość między płaszczyznami mocowania | Wpływa na dostępną elastyczną rozpiętość i ruch |
W przypadku projektów wymiany wymiary te należy przyjąć na podstawie faktycznie zainstalowanego systemu, a nie oszacować na podstawie fotografii.
Pasek materiałowy musi mieć odpowiednią swobodę geometrii, aby umożliwić określony ruch.
Jeśli dostępny wymiar czołowy jest bardzo mały, a ruch boczny duży, elastyczny materiał może zostać poddany dużym naprężeniom.
Z drugiej strony, dodanie zbyt luźnej tkaniny może spowodować niekontrolowane składanie się i kontakt z elementami wewnętrznymi.
Dlatego też połączenie powinno być zaprojektowane w taki sposób, aby uwzględniało zarówno dostępną przestrzeń montażową, jak i wymagane przesunięcie.
Ruch osiowy odbywa się wzdłuż głównego kierunku kanału.
Zawiera:
Obie wartości należy określić osobno.
Na przykład:
Kompresja osiowa: 35 mm
Wydłużenie osiowe: 10 mm
Zapewnia to znacznie bardziej przydatne informacje inżynieryjne niż określenie jedynie „całkowitego ruchu 45 mm”.
Duże kanały przemysłowe często podlegają ruchom prostopadłym do osi kanału.
Może to być spowodowane:
Jedną z głównych zaletzłącze kompensacyjne kanału tkaninowegojest to jego zdolność do pochłaniania znacznych przemieszczeń bocznych przy stosunkowo kompaktowej długości instalacji.
Niemniej jednak wymagany kierunek ruchu musi być wyraźnie określony, ponieważ poziome i pionowe ruchy boczne mogą stawiać różne wymagania dużym zespołom o prostokątnym kształcie.
Ruch kątowy występuje wtedy, gdy jedna łącząca powierzchnia obraca się względem drugiej.
W przypadku połączenia prostokątnego powoduje to, że różne części obwodu przesuwają się o różną wartość.
Jedna strona może się ściskać, a druga rozciągać.
Jeżeli przewiduje się przesunięcie kątowe, należy je uwzględnić w projekcie oryginalnym, a nie traktować jako tolerancję montażową.
Wiele kanałów przemysłowych podlega jednocześnie ruchom osiowym, bocznym i kątowym.
Na przykład, gorący wylot pieca może rozszerzyć się osiowo, podczas gdy rozszerzanie się konstrukcji powoduje przesunięcie kanału wylotowego na bok.
Prostokątny kompensator tkaninowy może pomieścić tak łączone przemieszczenia, ale geometria pasa musi być zaprojektowana w taki sposób, aby uwzględniała cały zakres ruchu.
Lepsze dane RFQ:
Kompresja osiowa: 30 mm
Wydłużenie osiowe: 10 mm
Poziomo Bocznie: ±25 mm
Pionowo Bocznie: ±15 mm
Ruch kątowy: 1,5°

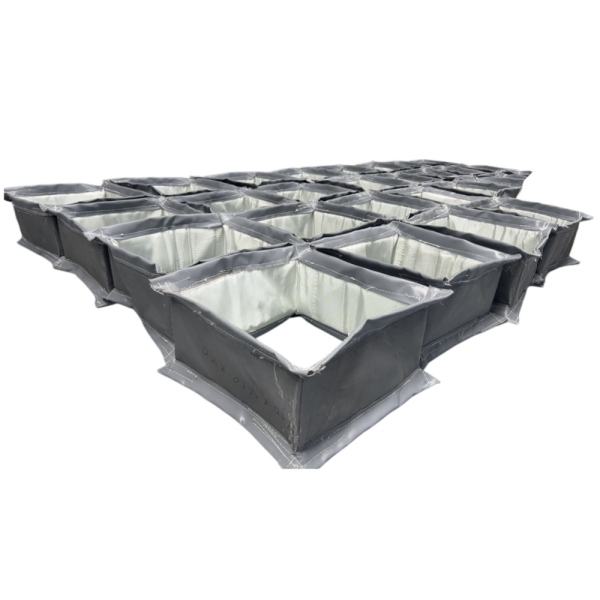

Konstrukcja pasowa wykorzystuje elastyczny element materiałowy przymocowany wokół obwodu istniejących lub wykonanych ram metalowych.
Konstrukcja ta jest powszechnie stosowana, ponieważ elastyczny pas często można serwisować niezależnie od otaczającej go konstrukcji stalowej.
Możliwe zalety obejmują:
W przypadku projektów konserwacyjnych możliwe jest czasami wyprodukowanie nowego pasa bez konieczności wymiany całego zespołu stalowego, pod warunkiem że istniejąca konstrukcja metalowa pozostaje odpowiednia.
Niektóre projekty wymagają czegoś więcej niż tylko elastycznego pasa.
BSTFLEX może oceniać kompletne zespoły zawierające:
Kompletny zespół może okazać się przydatny, gdy wytwarzany jest nowy system lub gdy istniejąca konstrukcja stalowa uległa zniszczeniu.
Wewnętrzna wkładka może być szczególnie istotna w przypadku dużych, prostokątnych kanałów, przez które przepływa gaz o dużej prędkości lub zawierający cząstki stałe.
Wkładka tworzy barierę ochronną pomiędzy głównym strumieniem gazu a elastycznym elementem tkaninowym.
Jego funkcje mogą obejmować:
Wkładka musi umożliwiać względny ruch poszczególnych odcinków kanału.
Nie można zaprojektować wykładziny niezależnie od ruchu złącza dylatacyjnego.
Jeśli nie zostanie zapewniony wystarczający prześwit, ruchome odcinki kanału mogą powodować wzajemne kolizję elementów wkładki.
Możliwe konsekwencje obejmują:
Z tego powodu nakładanie się tulei i luz należy oceniać w kontekście maksymalnego przemieszczenia osiowego i bocznego.
Złącza prostokątne stosowane w cementowniach, elektrowniach i innych zakładach przetwórczych generujących dużo pyłu mogą gromadzić cząstki stałe w komorze za wkładem.
Nagromadzony kurz może z czasem zająć przestrzeń potrzebną do poruszania się.
Może to spowodować:
W odpowiednich zastosowaniach możliwe jest zatem zastosowanie bariery akumulacyjnej pomiędzy wkładką a elastycznym pasem.
Wiele dużych przewodów spalinowych pracuje pod ciśnieniem niższym od atmosferycznego.
Podciśnienie powoduje wciąganie elastycznego pasa do wewnątrz.
W przypadku dużych, prostokątnych połączeń może to powodować znaczne odkształcenia na dłuższych bokach.
Projekt powinien uwzględniać:
Podanie samego słowa „próżnia” jest niewystarczające. Rzeczywiste ciśnienie projektowe należy uwzględnić w zapytaniu ofertowym.
Dodatnie ciśnienie wewnętrzne wypycha elastyczny pas na zewnątrz.
Może to zwiększyć obciążenie:
Większe wymiary kanałów mogą powodować zwiększenie sił związanych z ciśnieniem, dlatego zawsze należy podawać rzeczywiste ciśnienie robocze i projektowe.
Geometria prostokątna sama w sobie nie determinuje materiału.
Wybór elastycznego elementu powinien zostać dokonany na podstawie wymagań dotyczących temperatury, składu gazu, ciśnienia i środowiska.
Możliwe systemy materialne obejmują:
| Tworzywo | Możliwa funkcja |
|---|---|
| Tkanina z włókna szklanego | Wzmocnienie i podparcie tekstylne odporne na ciepło |
| Włókno szklane powlekane silikonem | Elastyczna warstwa zewnętrzna lub uszczelniająca |
| Tkanina powlekana PTFE | Bariera gazowa odporna na działanie chemikaliów |
| Tkanina krzemionkowa | Ochrona przed wysoką temperaturą |
| Izolacja termiczna | Obniżenie temperatury poprzez elastyczny montaż |
| Siatka metalowa lub wkładka | Ochrona przed ścieraniem i przepływem |
Aby zapoznać się ze szczegółowym porównaniem materiałów, zapoznaj się z naszym przewodnikiemMateriały na złącza kompensacyjne: PTFE, silikon, włókno szklane i krzemionka.
Duże kotły, piece i kanały spalinowe mogą pracować w temperaturach przekraczających praktyczne limity bezpośredniego narażenia niektórych elastycznych materiałów uszczelniających.
Zamiast wymagać, aby każda warstwa przetrwała pełną temperaturę procesu, złącze kompensacyjne może wykorzystywać wielowarstwową konstrukcję termiczną.
Typowa sekwencja funkcjonalna może obejmować:
Gorący gaz
↓
Wkładka przepływowa
↓
Ochrona twarzy przed gorącem
↓
Warstwa izolacyjna
↓
Wzmocnienie
↓
Elastyczna uszczelka gazowa
Rzeczywistą konstrukcję należy zawsze określać na podstawie temperatury procesu, temperatury wybuchu, prędkości gazu i warunków chemicznych.
Urządzenia do wytwarzania energii elektrycznej zawierają liczne, duże, prostokątne ścieżki gazowe.
Potencjalne lokalizacje obejmują:
Systemy te mogą łączyć w sobie wysoką temperaturę, ruch termiczny, wibracje, podciśnienie i popiół lotny.
W rezultacie konstrukcja wkładki i kontrola cząstek stałych mogą być równie ważne jak materiał pasa tekstylnego.
Przewody w przemyśle cementowym stwarzają wyjątkowo trudne warunki ścierania i akumulacji.
Zastosowania mogą obejmować:
Pył cementowy może przedostać się do wnętrza złącza dylatacyjnego i utrudnić ruch, jeśli wewnętrzna konstrukcja ochronna jest niewystarczająca.
W przypadku tych zastosowań należy podać stan cząstek i prędkość gazu wraz z danymi dotyczącymi temperatury i ruchu.
W hutach stali i instalacjach pieców przemysłowych prostokątne złącza kanałów mogą być narażone na wysoką temperaturę gazów i promieniowanie cieplne.
Typowe priorytety projektowe obejmują:
W przypadku konieczności zapewnienia dodatkowej ochrony termicznej można rozważyć zastosowanie tkanin o wysokiej zawartości krzemionki i odpowiednich materiałów izolacyjnych.
Duże wentylatory przemysłowe często podłącza się bezpośrednio do kanałów prostokątnych.
W tych miejscach złącze dylatacyjne może przede wszystkim wymagać zarządzania:
Z tego powodu konstrukcja materiału może się znacznie różnić od połączenia znajdującego się bezpośrednio przy wylocie pieca wysokotemperaturowego.
| Współczynnik projektowy | Prostokątne łączenie tkanin | Mieszki metalowe prostokątne |
|---|---|---|
| Podstawowy elastyczny element | Pas z tkaniny technicznej lub kompozytu | Formowany metal |
| Typowa usługa | Duże kanały gazowe niskiego ciśnienia | Systemy kanałów metalowych |
| Duże wymiary | Bardzo praktyczny | Możliwe, ale mechanicznie bardziej złożone |
| Ruch boczny | Wysoka elastyczność | Zależy od konfiguracji miecha |
| Siły sprężynowe | Generalnie niski | Wyższe i zależne od projektu |
| System materiałowy | Możliwość łączenia warstw termicznych i chemicznych | Na bazie stopu metalu |
| Elastyczna wymiana elementów | Pasek można wymienić osobno | Zespół miecha zwykle wymieniany lub naprawiany |
Nie ma jednego uniwersalnego rozmiaru maksymalnego.
Kompensatory materiałowe są szczególnie przydatne w przypadku kanałów o dużych wymiarach, ponieważ elastyczny element można wykonać wokół wymaganego obwodu, bez konieczności stosowania dużych, formowanych mieszków okrągłych.
Praktyczne ograniczenia rozmiaru zależą od:
Bardzo duże zespoły mogą być projektowane w sekcjach umożliwiających transport, jeśli wymagają tego warunki na miejscu budowy.
Duże, prostokątne zespoły mogą być trudne do transportu w całości.
W zależności od wymiarów i wymagań projektu, rama metalowa może wymagać:
Mogą być również konieczne tymczasowe zabezpieczenia transportowe, aby zapobiec odkształceniu ramy przed montażem.
Metodę transportu należy brać pod uwagę już na etapie projektowania, a nie dopiero po zakończeniu produkcji.
Projekty wymiany wymagają więcej informacji niż tylko szerokość i wysokość.
Przed wyprodukowaniem zamiennika należy zebrać:
Jeżeli istniejące połączenie uległo przedwczesnemu uszkodzeniu, należy również wykonać zdjęcia uszkodzonych miejsc i opisać zaobserwowaną awarię.
Stare kanały przemysłowe nie zawsze są idealnie kwadratowe.
Długotrwałe cykle termiczne, tolerancja wykonania i ruch strukturalny mogą powodować różnice wymiarowe pomiędzy przeciwległymi stronami.
W przypadku projektów wymiany należy zmierzyć:
Może to ujawnić zniekształcenie, którego nie dałoby się zobaczyć, gdyby zmierzyć nominalną szerokość × wysokość.
Połączenie tkanin może kompensować określone odchylenia, ale nie należy oczekiwać, że automatycznie będzie ono absorbować nieograniczony błąd produkcyjny.
Duże, stałe przesunięcie zmniejsza możliwości ruchu dostępne dla normalnej pracy termicznej.
W związku z tym wszelkie znane odchylenia od współosiowości w stanie zimnym należy zgłosić przed wyprodukowaniem nowego złącza.
Podczas kontroli należy zwrócić szczególną uwagę na:
Do typowych objawów awarii należą:
Aby analiza techniczna była rzetelna, zapytanie ofertowe powinno zawierać następujące informacje:
| Szerokość kanału | Rzeczywista szerokość w mm lub calach |
| Wysokość kanału | Rzeczywista wysokość w mm lub calach |
| Długość twarzą w twarz | Zainstalowana odległość między płaszczyznami mocowania |
| Temperatura pracy | Temperatura procesu ciągłego |
| Maksymalna temperatura | Wartość szczytowa i czas trwania ekspozycji |
| Ciśnienie | Dodatnie lub ujemne ciśnienie robocze i projektowe |
| Medium procesowe | Gorące powietrze, spaliny, gazy spalinowe lub inne gazy procesowe |
| Kompresja osiowa | Wymagany ruch w kierunku stawu |
| Wydłużenie osiowe | Wymagany ruch z dala od stawu |
| Poziomy boczny | Wymagany ruch boczny |
| Pionowy boczny | Wymagany ruch pionowy |
| Ruch kątowy | Wymagana rotacja, jeśli ma zastosowanie |
| Prędkość gazu | Prędkość przepływu przez kanał |
| Cząsteczki | Pył, popiół lotny lub materiały ścierne |
| Liniowiec | Istniejące lub wymagane szczegóły wewnętrznej wyściółki |
| Załącznik | Pasek, kołnierz skręcany lub zespół spawany |
W przypadku niestandardowego połączenia prostokątnego przydatny rysunek powinien pokazywać:
W przypadku skomplikowanych zespołów preferowane są rysunki CAD, ale czytelny, wymiarowy plik PDF lub szkic techniczny również mogą zawierać wystarczającą ilość informacji do wstępnej oceny.
BSTFLEX produkuje na zamówienieprostokątne złącza dylatacyjne z tkaninydo przemysłowych systemów kanałów transportujących gorące powietrze, spaliny, gazy spalinowe i inne gazy procesowe.
Projekty mogą być opracowywane w oparciu o specyficzne dla klienta wymiary kanałów, temperaturę roboczą, ciśnienie dodatnie lub ujemne, ruch, skład chemiczny gazu, prędkość i warunki cząsteczkowe.
Dostępne konstrukcje mogą łączyć włókno szklane, tkaninę powlekaną silikonem, materiały na bazie PTFE, tkaninę krzemionkową, warstwy izolacyjne i wewnętrzne systemy ochronne, zależnie od wymagań danego zastosowania.
Aby uzyskać pełne informacje o produkcie, odwiedź stronęBSTFLEX Złącze kompensacyjne z tkaniny niemetalowejstrona.
Prześlij dane dotyczące szerokości × wysokości, długości powierzchni czołowej, temperatury normalnej i maksymalnej, ciśnienia, gazu procesowego, ruchu osiowego, ruchu bocznego poziomego i pionowego, prędkości gazu, warunków cząsteczkowych oraz dostępne rysunki.
