Wielowarstwowe osłony kołnierzy z siatki ze stali nierdzewnej

Wielowarstwowe osłony kołnierzowe z siatki ze stali nierdzewnej

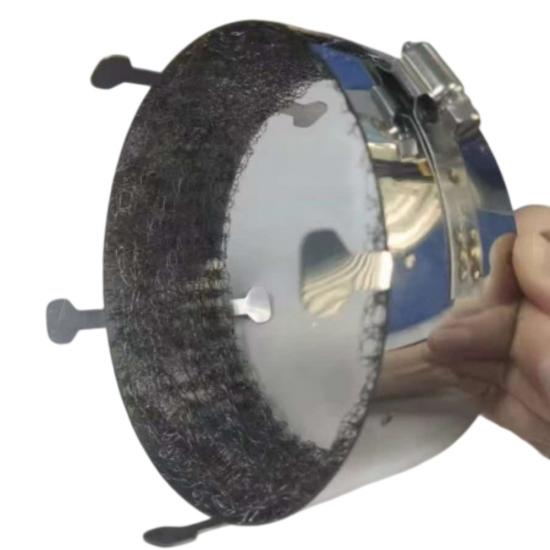

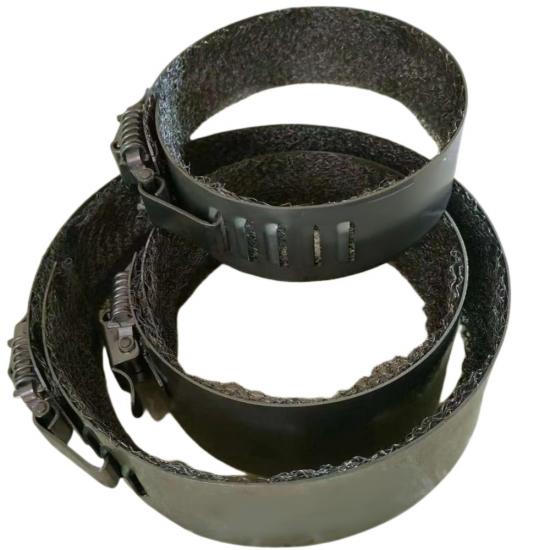

Wielowarstwowe osłony kołnierzowe BSTFLEX z siatki ze stali nierdzewnej łączą zewnętrzną taśmę metalową z warstwową wkładką z siatki ze stali nierdzewnej wokół połączenia kołnierzowego. Konstrukcja z siatką ma na celu przerwanie skoncentrowanego uwalniania ze złącza, dzięki czemu wewnętrzny układ siatki jest istotną częścią specyfikacji osłony, a nie opcjonalnym opisem powłoki zewnętrznej.

Te kołnierzowe osłony przeciwbryzgowe ze stali nierdzewnej są dobierane w zależności od wymiarów przyłącza, medium procesowego i wymaganej funkcji ochronnej. Taśma, siatka i zamknięcie tworzą kompletny zespół, który należy dobrać razem.

Odkryj naszeOsłony ochronne kołnierzy i zaworówasortyment obejmujący osłony kołnierzy, osłony zaworów i zdejmowane osłony izolacyjne.

Dlaczego wewnętrzna siatka ma znaczenie

Zewnętrzna taśma otacza obwód kołnierza, natomiast wielowarstwowa siatka znajduje się po wewnętrznej stronie osłony wokół złącza. Jej celem jest przerwanie i rozprowadzenie skoncentrowanego strumienia wycieku, zamiast pozostawiania wycieku działającego bezpośrednio na płaską powierzchnię metalu.

Efekt ochronny zależy od całości konstrukcji, montażu i warunków użytkowania. Dlatego też rodzaj siatki, jej rozmieszczenie, pokrycie i retencja powinny być uwzględnione w uzgodnionej specyfikacji produktu. Sama jakość materiału lub zdjęcie zewnętrzne nie stanowią gwarancji skuteczności ochrony przed rozpryskiwaniem.

Ten produkt jest zewnętrzną osłoną przeciwbryzgową, a nie obudową utrzymującą ciśnienie ani narzędziem do naprawy uszkodzonego połączenia kołnierzowego. Nie zastępuje on funkcji uszczelniającej uszczelki, powierzchni kołnierzowych i śrub.

Trzy części Zgromadzenia Gwardii

Zewnętrzny pasek ze stali nierdzewnej

Uformowana metalowa opaska przylega do zewnętrznej części zespołu kołnierza. Jej średnica i szerokość są dopasowane do połączenia, dzięki czemu osłonę można umieścić bez kolizji ze śrubami, pobliskim sprzętem lub istniejącą izolacją.

Wkładka z siatki wielowarstwowej ze stali nierdzewnej

Siatka wewnętrzna odróżnia tę konstrukcję od osłony określonej jedynie przez jej zewnętrzny pas. Siatka musi pozostać prawidłowo ułożona w zmontowanej osłonie. Jej wymiary, rozmieszczenie i szczegóły mocowania są określone w zatwierdzonej konfiguracji.

Zdejmowane zapięcie

Zapięcie zatrzaskowe umożliwia otwarcie zespołu w celu montażu i demontażu podczas planowanych przeglądów. Konstrukcja zamknięcia i materiały komponentów są potwierdzone, podobnie jak wymagania dotyczące taśmy i siatki.

Specyfikacja produktu i szczegóły dotyczące zamówień

Wybór materiału i zastosowania

Określ wymagany gatunek stali nierdzewnej dla wszystkich istotnych elementów, w tym siatki i zatrzasku. Nie zakładaj, że określenie materiału zewnętrznej opaski automatycznie definiuje materiał całej osłony.

Układy pary wodnej, oleju opałowego, oleju smarowego i oleju napędowego to przykłady zastosowań, w których można rozważyć zastosowanie osłon przeciwbryzgowych z kołnierzami wyłożonymi siatką. Każda aplikacja wymaga analizy medium, warunków pracy, geometrii połączenia i celu ochrony przed wyborem konfiguracji.

W przypadku projektów ze szczególnymi wymaganiami środowiskowymi, morskimi lub kontrolnymi, należy uwzględnić te wymagania w zapytaniu wstępnym. Wszelkie wymagane kwalifikacje lub dokumentacja testowa muszą odnosić się do dostarczonego zestawu i jego określonych warunków użytkowania.

Zamontuj osłonę siatkową w rzeczywistym połączeniu

Podaj standard kołnierza, rozmiar nominalny i oznaczenie ciśnienia wraz z rysunkiem lub wymiarami zmierzonymi. Średnica zewnętrzna, szerokość po złożeniu, wystające śruby i przestrzeń wokół nich to istotne dane wejściowe do doboru rozmiaru osłony.

Zdjęcia powinny przedstawiać przód i bok połączenia, w tym pobliskie podpory, izolację i mechanizmy operacyjne. W przypadku instalacji wielopunktowych należy oznaczyć każde połączenie na schemacie kołnierzy, aby można było osobno sprawdzić różne rozmiary i ograniczenia dostępu.

W celu porównania z konfiguracją produktu zewnętrznego pasma zapoznaj się z naszymosłony kołnierzowe ze stali nierdzewnej w formie taśmyW przypadku produktu przedstawionego na tej stronie, w specyfikacji należy uwzględnić również wewnętrzną siatkę wielowarstwową.

Zagadnienia dotyczące instalacji i konserwacji

Montaż należy przeprowadzić zgodnie z zatwierdzoną instrukcją montażu oraz procedurami bezpieczeństwa obowiązującymi na miejscu. Przed montażem lub zdjęciem osłony należy zlecić autoryzowanemu personelowi zabezpieczenie połączenia. Nie zbliżać się do miejsca wycieku w celu montażu lub regulacji pokrywy.

Sprawdź rozmiar osłony i umieść siatkę zgodnie z zatwierdzonym rysunkiem. Zabezpiecz zamknięcie, nie naciskając na taśmę ani nie przesuwając siatki. Zachowaj drożność wszystkich określonych punktów kontroli, drenażu i odpowietrzania.

Podczas planowej kontroli należy sprawdzić taśmę, siatkę i zatrzask pod kątem uszkodzeń, korozji, zanieczyszczeń lub przemieszczeń. Dalsze użytkowanie należy ocenić na podstawie stanu całego zespołu.

Często zadawane pytania

Czy jest to osłona wyłożona siatką czy pokrywa wykonana wyłącznie z siatki drucianej?

Opisywana tutaj konstrukcja łączy zewnętrzną metalową taśmę z wewnętrzną, wielowarstwową wkładką z siatki ze stali nierdzewnej. Siatka i otaczająca ją taśma stanowią elementy jednego zespołu osłonowego.

Czy dodanie siatki zapewnia każdej osłonie kołnierza takie same właściwości ochronne?

Nie. Wydajność należy ocenić pod kątem rzeczywistych materiałów, układu siatki, pokrycia, dopasowania i warunków użytkowania. Sama wkładka siatkowa nie stanowi dowodu na określoną wartość ciśnienia ani skuteczności kontroli mgły.

Czy oznaczenie ciśnienia kołnierza można wykorzystać jako wartość ciśnienia osłony?

Nie. Oznaczenie kołnierza identyfikuje przyłącze rurowe. Wszelkie wymagane parametry lub testy osłony przeciwrozbryzgowej muszą być określone osobno dla całego zespołu osłony.

Czy te osłony mogą zatrzymać istniejący wyciek z kołnierza?

Nie są one oferowane jako urządzenia do naprawy nieszczelności. Nieszczelne połączenie wymaga odpowiednich procedur izolacji, kontroli i naprawy. Ochrona przed rozpryskiwaniem nie przywraca integralności uszczelnienia kołnierza.

Zapytaj o wycenę osłony kołnierza z siatki ze stali nierdzewnej

Prześlij do BSTFLEX standard kołnierza, wymiary, wymagania materiałowe i ilość. Podaj medium procesowe, temperaturę i ciśnienie robocze z jasno określonymi jednostkami, a także wymaganą funkcję ochronną.

Załącz rysunki połączeń lub zdjęcia i zidentyfikuj wszelkie określone elementy konstrukcji siatki, testy, kontrole lub dokumentację materiałową. W przypadku projektu o różnych rozmiarach dołącz harmonogram kołnierzy i żądaną datę dostawy.

Zapytaj o wycenę wielowarstwowych osłon kołnierzowych z siatki ze stali nierdzewnejlub wyślij szczegóły swojego projektu na adres e-mailsales@pkfiresleeve.com.
