Osłony kołnierzy ze stali nierdzewnej

Osłony kołnierzy ze stali nierdzewnej do przemysłowych systemów rurociągów

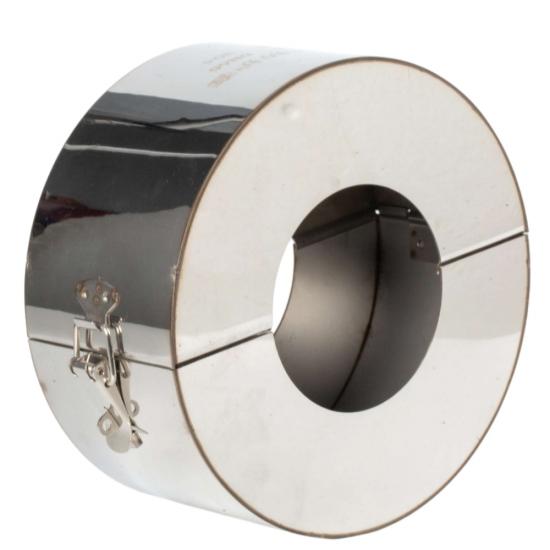

Osłony kołnierzy ze stali nierdzewnej BSTFLEX to zdejmowane metalowe osłony ochronne zaprojektowane tak, aby pasowały do przemysłowych połączeń kołnierzowych. Osłona wykorzystuje korpus z formowanej stali nierdzewnej z pierścieniowymi panelami bocznymi wokół otworów rur, wraz z otwieraną sekcją na zawiasach i zamknięciem zatrzaskowym ze stali nierdzewnej, co ułatwia montaż i dostęp serwisowy.

Taka konstrukcja zapewnia szersze pokrycie zewnętrzne niż osłona taśmowa z otwartymi bokami i jest odpowiednia dla projektów wymagających bardziej zabudowanej metalowej osłony wokół zespołu kołnierza. Każda osłona jest wymiarowana zgodnie z rzeczywistą geometrią kołnierza, średnicą rury i dostępną przestrzenią montażową.

Produkty te są częściąBSTFLEX Flange & Valve Protection Coversserii.

Metalowa konstrukcja pełnego pokrycia

Korpus osłony otacza zewnętrzną część połączenia kołnierzowego, podczas gdy pierścieniowe panele boczne rozciągają się do wewnątrz wokół otworów rur. Ta geometria pomaga zakryć zarówno obwód kołnierza, jak i obszary boczne zespołu.

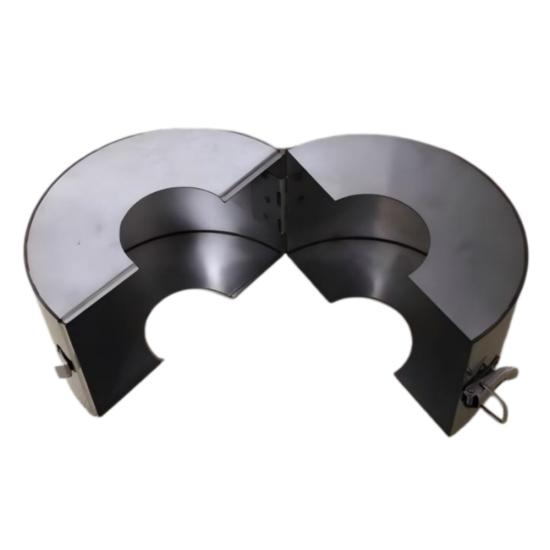

Produkt jest dzielony, dzięki czemu można go otworzyć wokół zainstalowanego połączenia. Zawias z jednej strony pozwala na otwarcie korpusu, a zatrzask ze stali nierdzewnej zabezpiecza osłonę po jej ustawieniu.

Ostateczne wymiary i zasięg zależą od średnicy zewnętrznej kołnierza, szerokości zmontowanego połączenia, średnicy zewnętrznej rury, wystawania śrub oraz prześwitu otaczającego sprzętu.

Konstrukcja produktu

Indywidualne wymiarowanie dla różnych standardów kołnierzy

Osłony kołnierzy nie powinny być dobierane wyłącznie na podstawie nominalnej średnicy rury. Różne standardy kołnierzy i oznaczenia ciśnienia mogą mieć różne średnice zewnętrzne, grubości i układy śrub.

W celu uzyskania wyceny należy podać standard kołnierza, rozmiar nominalny, oznaczenie ciśnienia oraz rzeczywiste wymiary połączenia. Jeśli kołnierz nie jest zgodny z HG/T 20592, należy przesłać odpowiedni standard ANSI, ASME, DIN, EN, JIS lub inny wraz z odpowiednim rysunkiem wymiarowym.

Przydatne wymiary obejmują średnicę zewnętrzną kołnierza, całkowitą szerokość zmontowanego połączenia, średnicę zewnętrzną rury, wystawanie śrub i nakrętek oraz pobliskie ograniczenia montażowe.

Zastosowania przemysłowe

Osłony kołnierzy ze stali nierdzewnej są stosowane w przemysłowych środowiskach rurociągowych, gdzie wymagana jest trwała zewnętrzna ochrona kołnierzy. Typowe zapytania projektowe pochodzą z zakładów przetwórstwa chemicznego, obiektów farmaceutycznych, systemów wytwarzania energii i innych instalacji rurociągów procesowych.

W przypadku pary, stopionej soli lub innych wymagających warunków pracy, w zapytaniu należy podać medium procesowe, temperaturę roboczą i ciśnienie. Dobór materiału i konstrukcja osłony muszą być zweryfikowane pod kątem rzeczywistych warunków pracy, a nie zakładane wyłącznie na podstawie nazwy produktu.

Różnica między osłonami kołnierzy ze stali nierdzewnej a osłonami taśmowymi

BSTFLEX dostarcza równieżOsłony kołnierzowe taśmowe ze stali nierdzewnej. Konstrukcja taśmowa otacza obwód kołnierza, pozostawiając boki bardziej otwartymi.

Produkt opisany na tej stronie zawiera panele boczne wokół otworów rur, dzięki czemu zapewnia bardziej zamkniętą geometrię osłony. Produkty te należy dobierać zgodnie z wymaganym zakresem ochrony, dostępną przestrzenią montażową oraz specyfikacją projektu.

Montaż

Montaż powinien być przeprowadzany wyłącznie wtedy, gdy połączenie rurociągu jest w bezpiecznym stanie i zgodnie z zatwierdzonymi procedurami pracy w danym zakładzie.

1. Otwórz zatrzask i odchyl korpus osłony na zawiasie.
2. Umieść osłonę wokół zespołu kołnierzowego.
3. Sprawdź prześwit wokół rury, śrub, izolacji i pobliskiego sprzętu.
4. Zamknij korpus osłony i zabezpiecz zatrzask ze stali nierdzewnej.
5. Upewnij się, że osłona jest prawidłowo ustawiona i nie koliduje z sąsiednim sprzętem.

Osłony nie należy montować na siłę na kołnierzu o niewłaściwym rozmiarze. Podczas planowanej kontroli sprawdź korpus, zawias i zatrzask pod kątem odkształceń, uszkodzeń lub korozji przed ponownym użyciem.

Ważne uwagi dotyczące zastosowania

Osłona kołnierzowa ze stali nierdzewnej jest zewnętrzną osłoną ochronną. Nie jest to obejma naprawcza utrzymująca ciśnienie i nie zastępuje uszczelki kołnierzowej, śrub ani procedur konserwacji rurociągów.

Jeśli zastosowanie wymaga specjalnie rozproszenia strumienia, tłumienia mgły, wewnętrznej konstrukcji siatkowej lub zweryfikowanej skuteczności osłony przeciwrozpryskowej, wymagania te muszą zostać określone w zapytaniu. Osobna konfiguracja osłony kołnierzowej z wyściółką siatkową może być bardziej odpowiednia w zależności od specyfikacji projektu.

Często zadawane pytania

Jakie informacje są potrzebne do wyprodukowania niestandardowej osłony kołnierzowej ze stali nierdzewnej?

Podaj standard kołnierza, rozmiar nominalny, oznaczenie ciśnienia, średnicę zewnętrzną kołnierza, szerokość montażową, średnicę zewnętrzną rury oraz wymaganą ilość. W przypadku instalacji niestandardowych zaleca się dołączenie rysunków i zdjęć.

Czy osłony kołnierzowe ze stali nierdzewnej mogą być wykonane dla kołnierzy ANSI, DIN lub JIS?

Tak, niestandardowe wymiary mogą zostać rozpatrzone po dostarczeniu prawidłowego standardu kołnierza i jego wymiarów. Wymiary osłony powinny zostać potwierdzone na podstawie rzeczywistego połączenia lub zatwierdzonego rysunku kołnierza.

Czy te osłony są takie same jak siatkowe osłony przeciwrozpryskowe na kołnierze ze stali nierdzewnej?

Nie. Ten produkt charakteryzuje się uformowaną, w pełni zakrywającą metalową obudową. Osłony przeciwrozpryskowe z wyściółką siatkową zawierają dodatkową wewnętrzną strukturę siatkową i powinny być traktowane jako osobna konfiguracja produktu.

Czy osłony kołnierzowe ze stali nierdzewnej są demontowalne?

Tak. Korpus na zawiasach i zamknięcie zatrzaskowe umożliwiają otwarcie i zdjęcie osłony podczas planowanej kontroli i konserwacji.

Czy tę samą osłonę można zastosować na zaworze?

Ochrona zaworów zazwyczaj wymaga oddzielnego rozważenia korpusu zaworu, połączeń kołnierzowych, uchwytu lub siłownika. Indywidualne osłony kołnierzowe mogą być stosowane na połączeniach zaworów, podczas gdy pełna ochrona zaworu wymaga dedykowanego projektu.

Poproś o wycenę niestandardowej osłony kołnierzowej ze stali nierdzewnej

Wyślij do BSTFLEX rysunek kołnierza, standard, rozmiar, oznaczenie ciśnienia i zmierzone wymiary. Uwzględnij medium procesowe, temperaturę roboczą, ciśnienie, wymaganą ilość oraz wszelkie wymagania materiałowe lub dokumentacyjne.

W przypadku instalacji niestandardowych dołącz zdjęcia z przodu i z boku, pokazujące kompletne połączenie oraz otaczający sprzęt.

Poproś o wycenę osłon kołnierzowych ze stali nierdzewnej lub wyślij swoje rysunki i specyfikacje na adres sales@pkfiresleeve.com.
