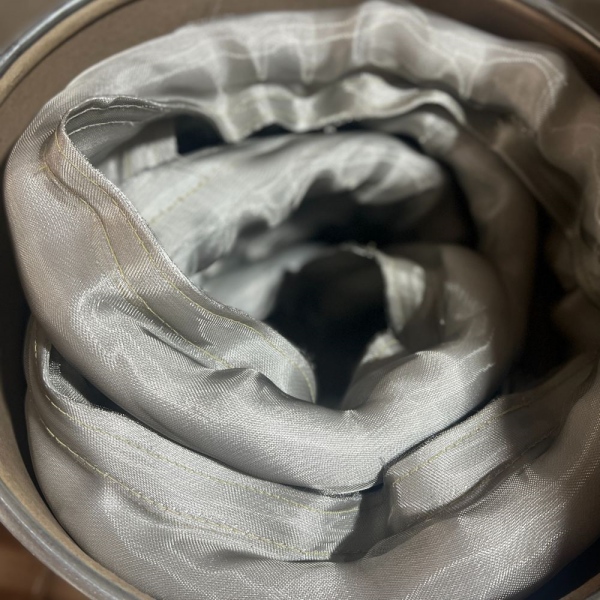

Taśma uszczelniająca typu tadpole z podwójną wypukłością: konstrukcja, dopasowanie i dobór materiałów

A taśma uszczelniająca typu tadpole z podwójną wypukłością posiada dwie ściśliwe wypukłości uszczelniające połączone płaską taśmą tekstylną. Dwie wypukłości zapewniają oddzielne punkty styku w obrębie jednego profilu, podczas gdy sekcja łącząca ustala ich rozstaw i może stanowić obszar montażowy, jeśli pozwala na to konstrukcja urządzenia.

Taka konstrukcja jest warta rozważenia, gdy drzwi przemysłowe lub panel wymagają dwóch określonych ścieżek uszczelnienia. Nie jest to po prostu grubsza wersja standardowej uszczelki typu tadpole, a dodanie drugiej wypukłości nie poprawia automatycznie każdego połączenia. Obie wypukłości wymagają odpowiednich powierzchni styku, prawidłowej wysokości montażowej oraz wystarczającego nacisku zamykającego.

W przypadku projektów OEM i wymian należy zacząć od przekroju poprzecznego złącza. Po ustaleniu pozycji styku można dobrać tkaninę pokrywającą, rdzenie wewnętrzne oraz szczegóły mocowania w oparciu o rzeczywistą instalację.

Podwójna wypukłość, pojedyncza wypukłość i podwójny ogon: Odczytywanie przekroju poprzecznego

Określenie „podwójna wypukłość” opisuje liczbę wypukłości uszczelniających, a nie liczbę warstw tkaniny czy ogonów montażowych. To rozróżnienie powinno być widoczne na rysunku przed omówieniem wymiarów lub materiałów.

Profil z podwójnym ogonem nie zapewnia drugiej wypukłości. Podobnie, dwie warstwy tkaniny wokół jednego rdzenia nadal tworzą uszczelkę z pojedynczą wypukłością. Należy określić kształt za pomocą szkicu przekroju poprzecznego, zamiast polegać wyłącznie na nazwie produktu.

Kiedy profil z dwiema wypukłościami ma sens?

Najbardziej oczywistym punktem wyjścia jest istniejący rysunek urządzenia, który już określa dwie wypukłości. Wymiana powinna zachować wymagane miejsca styku i geometrię montażu, chyba że przegląd inżynieryjny uzasadnia zmianę.

W przypadku nowego projektu uszczelkę typu tadpole z podwójną wypukłością można rozważyć, gdy rama zapewnia dwie podparte ścieżki uszczelnienia, a projektant chce, aby ich względne pozycje były zdefiniowane przez jeden połączony profil. Taśma łącząca ustala relację między wypukłościami, ale system mocujący musi nadal zapobiegać przesuwaniu się zespołu.

Należy sprawdzić dostępną szerokość oraz szczelinę po zamknięciu. Druga wypukłość umieszczona poza powierzchnią styku nie może zapewnić zamierzonego uszczelnienia. Podobnie, wypukłość spoczywająca na niepodpartej krawędzi może odkształcać się inaczej niż ta osadzona na ciągłej powierzchni.

Druga wypukłość nie zastąpi naprawy zniekształconej ramy, nieodpowiedniego zatrzasku lub uszkodzonej powierzchni uszczelniającej. Należy zająć się tymi warunkami przed wyborem większej lub bardziej złożonej uszczelki.

Rysunek wymaga czegoś więcej niż tylko dwóch średnic wypukłości

Specyfikacja podwójnej wypukłości powinna przedstawiać profil w stanie nieściśniętym oraz jego relację do zamkniętego złącza. Poniższe wymiary stanowią praktyczny punkt wyjścia.

Rozstaw między środkami nie jest tym samym, co szerokość wolnej przestrzeni. Zaznacz obie wartości, gdy przestrzeń montażowa jest ograniczona. W przypadku zużytej próbki zamiennej należy również zmierzyć urządzenie: trwałe odkształcenie może maskować pierwotną wysokość uszczelki typu bulb.

Sprawdź ściskanie w obu punktach styku

Wyglądające na płaskie drzwi mogą nadal wykazywać różne szczeliny w dwóch miejscach uszczelek typu bulb. Jedna uszczelka może stykać się z ramą przed drugą. Jeśli pierwsza uszczelka zostanie mocno ściśnięta, zanim druga nawiąże kontakt, sama zmiana materiału może nie rozwiązać problemu.

Oceń obie lokalizacje oddzielnie, a następnie oceń cały zespół. Zapisz wysokości swobodne uszczelek, wysokości po montażu oraz dostępne obciążenie zamykające. Jeśli uszczelki mają różne wymiary lub rdzenie, określ te różnice wyraźnie.

Drzwi muszą zapewniać obciążenie potrzebne do ściśnięcia wszystkich zaangażowanych sekcji uszczelniających. Nie zakładaj, że profil z podwójną uszczelką typu bulb zamknie się tak łatwo, jak poprzednia uszczelka z pojedynczą uszczelką typu bulb, ani że wymagane obciążenie będzie dokładnie dwukrotnie większe. Wynik zależy od kompletnego profilu i geometrii montażu.

W przypadku nowego projektu montaż próbny jest bardziej użyteczny niż ocenianie ściskania poprzez ściskanie krótkiej, luźnej próbki. Użyj zamierzonego układu mocowania i sprawdź styk wokół narożników, jak również wzdłuż prostych odcinków.

Opcje materiałowe i rdzeniowe dla projektów niestandardowych

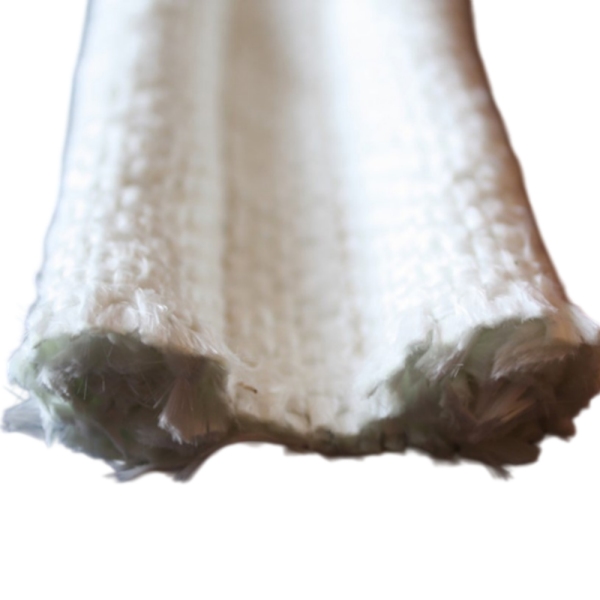

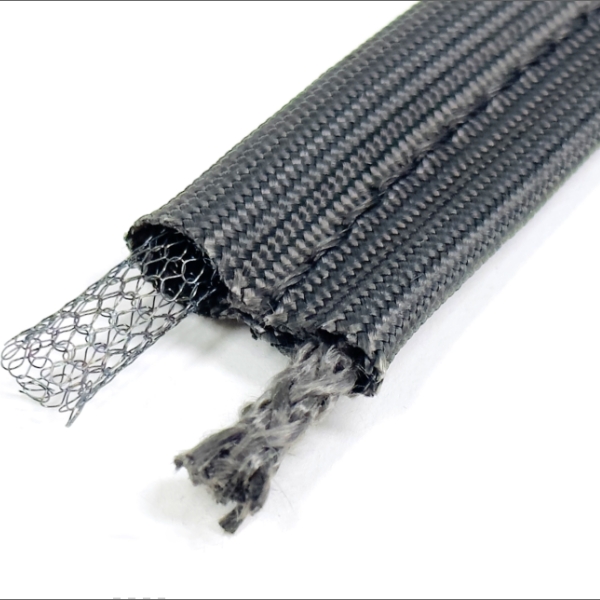

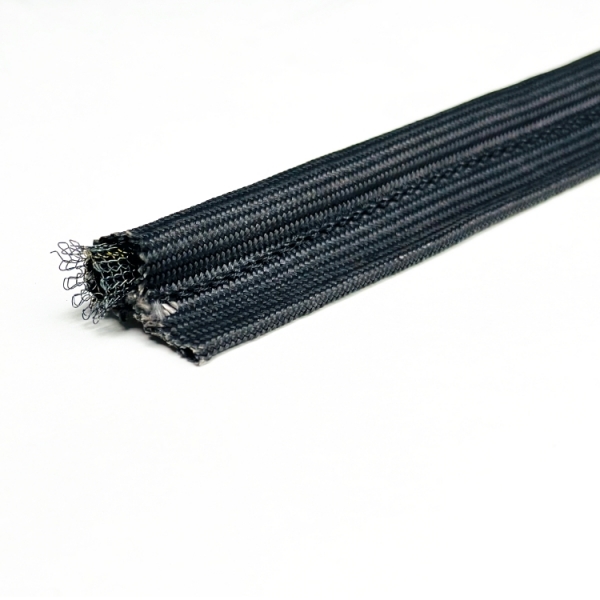

Kształt z podwójną uszczelką typu bulb nie narzuca jednego materiału. uszczelka typu tadpole z podwójną uszczelką typu bulb z włókna szklanegowykorzystuje pokrycie z tkaniny z włókna szklanego, ale wewnętrzna konstrukcja nadal musi zostać określona. Rdzenie z włókna, wzmocnione rdzenie siatkowe i puste rdzenie metalowe oferują różne punkty wyjścia dla projektu.

Poniższe produkty BSTFLEX stanowią istniejące odniesienia materiałowo-rdzeniowe. Nie są one prezentowane jako standardowe wersje z podwójną uszczelką typu bulb; gotowy profil z dwiema uszczelkami typu bulb musi zostać określony oddzielnie.

Gęstość rdzenia, konstrukcja drutu i naprężenie pokrycia mogą zmienić reakcję na ściskanie. Same nazwy materiałów nie określają, która gotowa uszczelka jest bardziej miękka lub trwalsza. Porównaj proponowane zespoły z tymi samymi wymaganiami sprzętowymi.

Dla kompletnej uszczelki należy również określić temperaturę. Pokrycie, rdzeń, przeszycia oraz wszelkie powłoki lub materiały mocujące wymagają sprawdzenia. Dwie wypukłości nie podwajają odporności temperaturowej, a bardziej odporny na ciepło rdzeń nie usuwa ograniczeń zewnętrznego pokrycia.

Zastosowania przemysłowe: Dopasuj profil do złącza

Drzwi pieców przemysłowych

W przypadku pieców okresowych, wyżarzania lub suszenia rozważ profil z dwiema wypukłościami, gdy konstrukcja drzwi zapewnia dwa odpowiednie tory styku. Przed wyborem wymiarów wypukłości sprawdź nośność zatrzasku, ruch strony zawiasowej i przestrzeń mocującą. Celem jest kontrolowany styk na obu torach, a nie po prostu więcej materiału uszczelniającego wokół otworu.

Drzwi rewizyjne pieców i panele grzewcze

W przypadku otworów rewizyjnych pieców określ temperaturę i ekspozycję w miejscu uszczelnienia, zamiast przypisywać temperaturę komory do każdego elementu uszczelki. Tam, gdzie rysunek wymaga dwóch wypukłości, dobór pokrycia i rdzenia powinien być sprawdzony wraz z geometrią ramy i częstotliwością otwierania.

Pokrywy rewizyjne kanałów i obudowy termiczne

W przypadku pokryw zdejmowanych ustal dostępne obciążenie zaciskowe i sprawdź, czy oba tory uszczelniające są podparte. Określ również wszelkie różnice ciśnień i dopuszczalne wycieki. Tekstylna uszczelka z dwiema wypukłościami nie jest automatycznie gazoszczelna, nie jest uszczelką zbiornika ciśnieniowego ani niezależnie monitorowanym systemem podwójnego uszczelnienia.

Narożniki i mocowanie wymagają własnych szczegółów

Dwie równoległe ścieżki wypukłości mają różne długości wewnętrzne i zewnętrzne wokół narożnika. Profil, który pasuje do prostego odcinka testowego, może się marszczyć, rozciągać lub zmieniać odstępy po uformowaniu wokół całych drzwi.

Uwzględnij promienie narożników i miejsca łączenia na rysunku. Jeśli proponowana jest wykonana rama, określ, w jaki sposób wypukłości i łącząca je taśma (web) przechodzą przez każdy narożnik. Nie pozostawiaj konstrukcji narożnika założeniom instalacyjnym.

Elementy mocujące powinny zabezpieczać wyznaczony obszar montażowy bez niezamierzonego zgniatania wypukłości lub blokowania jej ruchu. Sprawdź, czy nie ma ostrych krawędzi i styków ślizgowych, które mogłyby uszkodzić tkaninę podczas wielokrotnego otwierania.

Po instalacji próbnej sprawdź oba tory styku i łączącą je taśmę. Widocznie spłaszczona wypukłość nie dowodzi, że cały obwód spełnia wymaganą skuteczność uszczelnienia.

Zamawianie niestandardowej uszczelki typu tadpole z dwiema wypukłościami

BSTFLEX wspiera rozwój uszczelek w oparciu o rysunki i próbki poprzez swoją usługę produkcji niestandardowych uszczelek typu tadpole. W przypadku projektu z dwiema wypukłościami prześlij przekrój poprzeczny i współpracujące złącze, aby profil mógł zostać sprawdzony w swojej pozycji montażowej.

W celu wyceny: uwzględnij wymiary obu wypukłości, rozstaw środków, szerokość i grubość taśmy łączącej, całkowitą długość, szczegóły narożników, metodę montażu i ilość. Dodaj informacje o temperaturze ciągłej, temperaturze szczytowej i czasie jej trwania, ekspozycji procesowej, zamkniętych szczelinach i dostępnym obciążeniu zamykającym.

W celu zatwierdzenia próbki: przed produkcją uzgodnij tolerancje wymiarowe, sprawdzenie dopasowania, wymagania dotyczące ściskania i reprezentatywne testy eksploatacyjne. Jeśli oryginalne materiały są nieznane, określ je jako nieznane, zamiast podstawiać założoną specyfikację.

Pytania dotyczące taśmy uszczelniającej typu tadpole z dwiema wypukłościami

Czy uszczelka typu tadpole z dwiema wypukłościami jest tym samym, co uszczelka z dwoma ogonami?

Nie. Profil z dwiema wypukłościami ma dwie wypukłości uszczelniające. Profil z dwoma ogonami ma jedną wypukłość z ogonami montażowymi po obu stronach. Rozróżnienie to powinno być pokazane na rysunku przekroju poprzecznego.

Czy uszczelka z dwiema wypukłościami może zastąpić uszczelkę z jedną wypukłością?

Tylko po sprawdzeniu złącza. Dodatkowa wypukłość wymaga podpartej powierzchni współpracującej, wystarczającej przestrzeni i kompatybilnego obciążenia zamykającego. Nie jest to automatycznie bezpośredni zamiennik.

Czy „taśma uszczelniająca” oznacza, że produkt jest samoprzylepny?

Nie. Nazwa nie oznacza podkładu samoprzylepnego. Określ metodę mocowania oddzielnie. Każdy klej użyty do pozycjonowania musi zostać oceniony pod kątem ekspozycji i zamierzonej roli.

Czy druga wypukłość gwarantuje mniejszy wyciek?

Nie. Obie wypukłości muszą zapewnić zamierzony styk, a pokrycie, złącza, narożniki i mocowanie muszą być odpowiednie dla danego zastosowania. Zweryfikuj wydajność w oparciu o uzgodniony test sprzętowy, a nie tylko liczbę wypukłości.

Omów swój profil z dwiema wypukłościami z BSTFLEX

Zapoznaj się z ofertą uszczelek typu tadpole BSTFLEX pod kątem opcji materiałowych, a następnie prześlij proponowaną geometrię z dwiema wypukłościami do sprawdzenia.

Poproś o wycenę niestandardowej uszczelki typu tadpole z dwiema wypukłościami.Prześlij rysunek przekroju poprzecznego, pomiary szczelin urządzenia, warunki pracy i wymaganą ilość, aby rozpocząć przegląd specyfikacji.
