Uszczelka typu tadpole z rdzeniem wydrążonym a uszczelka z rdzeniem z litej siatki: kompresja, regeneracja i wybór OEM

Oct 28 , 2026

Dwie uszczelki typu kijanka mogą mieć tę samą średnicę przewężenia, tkane włókno szklane oraz ogonek montażowy, a mimo to zachowywać się zupełnie inaczej przy zamykaniu drzwi pieca przemysłowego. Różnica ta często ukrywa się we wnętrzu przewężenia: jedna uszczelka zawiera rdzeń z dzianiny drucianej z otwartym środkiem, podczas gdy druga wykorzystuje gęstszą konstrukcję z wypełnionej siatki.

Dla kupca ds. utrzymania ruchu różnica ta może zadecydować o tym, czy zamiennik będzie pasował do istniejącego systemu zatrzasków. Dla inżyniera OEM wpływa ona na siłę potrzebną do skompresowania uszczelnienia, odległość, na jaką przewężenie może się przemieścić, oraz na zachowanie złącza po wielokrotnych cyklach otwierania. Niniejszy przewodnik porównuje uszczelki typu kijanka z rdzeniem drążonym a litym rdzeniem z siatki z punktu widzenia parametrów gotowej uszczelki, a nie tylko nazwy materiału w ofercie cenowej.

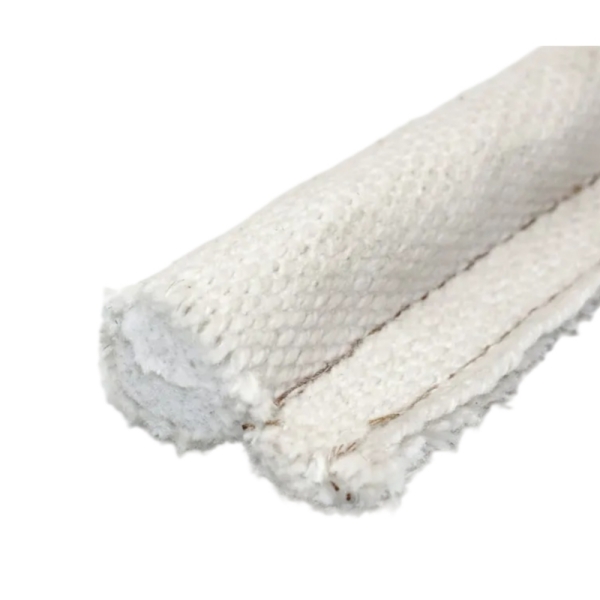

custom tadpole gasket

Geometria rdzenia: drążona a lita siatka

Drążony rdzeń z siatki jest wykonany z metalowej struktury dzianej lub formowanej z otwartym obszarem centralnym. Pod wpływem obciążenia ściskającego część przewężenia może ugiąć się w tę przestrzeń. Stopień ugięcia zależy od grubości drutu, gęstości siatki, konstrukcji splotu oraz otaczającego pokrycia.

Lity rdzeń z siatki to gęściej wypełniona konstrukcja z siatki drucianej bez otwartego środka. W tym przypadku lita siatka nie oznacza sztywnego pręta z litego metalu. Określa ona sposób, w jaki metalowa siatka wypełnia przewężenie. Struktura drutu pozostaje odkształcalna, ale jej reakcja na siłę ściskającą może różnić się od reakcji rdzenia drążonego.

Stop metalu to osobna kwestia. Stal nierdzewna i Inconel to opcje materiału rdzenia; drążona i wypełniona siatka to opcje geometrii rdzenia. Zamówienie zakupowe powinno określać obie te cechy, jeśli są znane.

Punkt specyfikacji Rdzeń z drążonej siatki dzianej Rdzeń z litej lub wypełnionej siatki
Przekrój poprzeczny Otwarty środek otoczony przez dzianą lub formowaną strukturę metalową Wnętrze przewężenia zajęte przez gęstszą strukturę siatki
Mechanizm odkształcania Siatka wygina się i może poruszać się do wewnątrz w kierunku otwartego środka Struktura siatki ulega kompresji i przegrupowaniu w swojej wypełnionej sekcji
Możliwość projektowa Ocenić sytuacje, w których istotny jest znaczny ruch uszczelnienia lub ograniczona siła domykania Ocenić sytuacje, w których wymagana jest silniejsza reakcja podparcia
Zmienne wpływające na wydajność Średnica drutu, gęstość dzianiny, geometria przelotowa, średnica uszczelnienia i napięcie poszycia Średnica drutu, gęstość upakowania, konstrukcja, średnica uszczelnienia i napięcie poszycia
Czego nie można zakładać Że każde uszczelnienie przelotowe jest miększe, trwalsze lub bardziej sprężyste Że każde wypełnione uszczelnienie siatkowe jest zbyt sztywne lub lepiej uszczelnia

Tabela przedstawia tendencje projektowe, a nie gwarantowane wartości parametrów. Luźno upakowana siatka wypełniona może wymagać mniejszej siły niż ciasno dziane rdzenie przelotowe przy określonej wysokości ściskania. Porównanie nabiera sensu dopiero po zdefiniowaniu gotowych profili i warunków testowych.


Ta sama wielkość uszczelnienia nie oznacza tej samej siły domykania

Rozważ drzwiczki piekarnika z wgłębieniem na uszczelkę, listwą mocującą i zatrzaskami mechanicznymi. Część zamienna może odpowiadać oryginalnej nominalnej średnicy zewnętrznej uszczelnienia, ale uniemożliwiać zatrzaskom osiągnięcie zamierzonej pozycji. Jeśli nowy rdzeń wymaga większego obciążenia przy dostępnej szczelinie, dopasowanie wymiarowe nie stanowi funkcjonalnego zamiennika.

I odwrotnie, rdzeń, który łatwo ukształtować, może osiągnąć zamierzoną wysokość montażową przy niższym obciążeniu początkowym, ale nadal wymaga oceny pod kątem powrotu do kształtu i długotrwałego kontaktu. Żadna z tych obserwacji sama w sobie nie dowodzi, że jeden rdzeń jest lepszy.

Dlatego porównanie inżynieryjne powinno uwzględniać trzy oddzielne wielkości:

  • Swobodna wysokość uszczelnienia: wymiar nieobciążonej, gotowej uszczelki w kierunku domykania.
  • Zamontowana wysokość uszczelnienia: rzeczywista przestrzeń pozostawiona na uszczelnienie po prawidłowym zamknięciu drzwi.
  • Obciążenie ściskające: siła potrzebna do osiągnięcia tej wysokości montażowej przy użyciu uzgodnionej metody badania.

Jeśli siła jest mierzona na prostej próbce, należy podać zarówno długość testowanej próbki, jak i obciążenie. Jeśli wynik jest wyrażony jako siła na jednostkę długości, należy podać obliczenia i konfigurację testową. W przeciwnym razie porównanie danych od dwóch dostawców może być niemożliwe.


Zacznij od szczeliny sprzętowej, a nie od preferencji rdzenia

Przed podjęciem decyzji między rdzeniem drążonym a wypełnionym siatkowym należy określić wielkość szczeliny, jaką drzwi tworzą względem uszczelki. Należy dokonać pomiarów w kilku miejscach, w szczególności w pobliżu zawiasów, zatrzasków i narożników. Należy ustalić, czy każdy wynik reprezentuje zamierzoną pozycję zamkniętą, a nie drzwi, które przemieściły się dalej z powodu usunięcia starej uszczelki.

W przypadku okrągłej główki jej średnica nominalna może być użyta jako wysokość swobodna tylko wtedy, gdy kształt ten zostanie potwierdzony. W przypadku główki owalnej lub wcześniej skompresowanej należy niezależnie zarejestrować wysokość i szerokość.

Nominalne ściskanie geometryczne można obliczyć w następujący sposób:

Ściskanie (%) = (Wysokość swobodna główki - Wysokość zamontowana główki) / Wysokość swobodna główki x 100

Dla ilustracji, proponowana główka o wysokości swobodnej 18 mm zainstalowana w szczelinie 14 mm ma około 22% nominalnego ściskania wymiarowego. Ten przykład nie ustanawia akceptowalnego procentu ściskania dla BSTFLEX ani żadnej innej uszczelki. Obciążenie, powrót do kształtu, temperatura i zachowanie pod kątem wycieków muszą zostać sprawdzone dla konkretnej konstrukcji.

Wymiana konserwacyjna powinna również uwzględniać szerokość skrzydełka montażowego, grubość skrzydełka, całkowitą szerokość profilu oraz położenie główki względem elementów mocujących. Nieprawidłowa geometria skrzydełka może przesunąć główkę z zamierzonej linii uszczelnienia, nawet jeśli rdzeń jest odpowiedni.


Który rdzeń należy ocenić w pierwszej kolejności?

Gdy siła zamykania drzwi jest ograniczona

Rdzeń drążony jest logicznym kandandatem do przetestowania, gdy drzwi mają ograniczoną zdolność zatrzaskiwania lub gdy nadmierne obciążenie uszczelką uniemożliwia zamknięcie. Jego otwarty środek zapewnia możliwą ścieżkę deformacji, ale rzeczywistą siłę roboczą należy zmierzyć na proponowanym profilu gotowym.

BSTFLEX oferuje Uszczelkę typu tadpole z rdzeniem drążonym ze stali nierdzewnej i pokryciem z włókna szklanego. Ta strona identyfikuje konstrukcję rdzenia z otwartym środkiem. Powinna być używana jako wyjściowy produkt referencyjny dla tej ścieżki wyboru.

Gdy wymagana jest sztywniejsza główka

Wypełniony rdzeń siatkowy można ocenić tam, gdzie wymagana jest bardziej ustrukturyzowana reakcja przy dostępnych obciążeniach montażowych i zamykających. Kupujący powinien zażądać konstrukcji siatkowej i porównania obciążenia ściskającego zamiast polegać na słowie "solidny" w celu zagwarantowania sztywności.

Produkt BSTFLEX Uszczelka typu tadpole z rdzeniem ze stali nierdzewnej i pokryciem z włókna szklanego jest istotnym odniesieniem dla rdzenia metalowego. Jego aktualna opublikowana nazwa produktu identyfikuje rdzeń ze stali nierdzewnej, ale sama w sobie nie określa konkretnej konstrukcji z wypełnieniem siatkowym. Szczegół ten należy potwierdzić na rysunku lub w wycenie technicznej przed określeniem go mianem modelu z litej siatki.

Kiedy rdzeń niemetaliczny może być lepszy

Nie każdne drzwi przemysłowe wymagają rdzenia z siatki drcianej. Jeśli określono konstrukcję opartą na włóknach, należy zapoznać się z produktem Uszczelka typu tadpole z rdzeniem z włókna szklanego i pokryciem z włókna szklanego. Rdzenie z włókna mają własne charakterystyki ściskania i powinny być testowane pod kątem tej samej szczeliny drzwiowej i wymagań eksploatacyjnych, zamiast być traktowane jako uniwersalny punkt odniesienia dla miękkiego rdzenia.

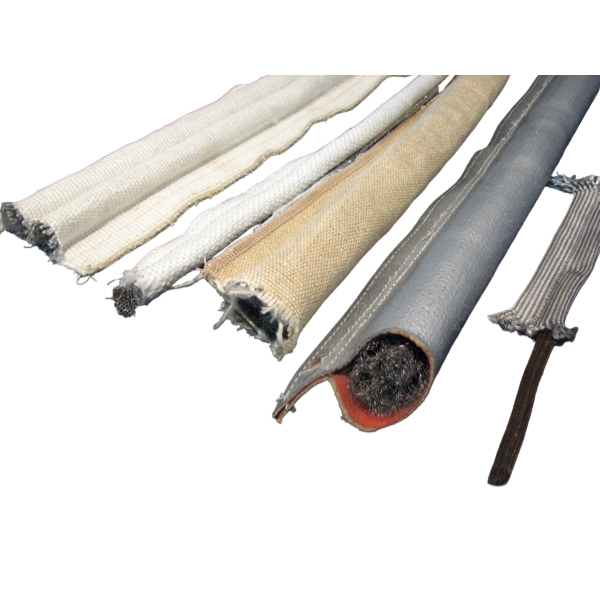

custom tadpole gasket

Porównaj ściskanie i powrót do kształtu, używając tych samych warunków testowych

Merytoryczne porównanie rdzenia drążonego z litym siatkowym wymaga więcej niż jednego zdjęcia każdego przyciętego końca. Do celów kwalifikacji OEM należy uzgodnić mały, kontrolowany plan testów przed rozpoczęciem produkcji próbek. Poniższa sekwencja pomaga zachować porównywalność wyników.

  1. Zachowaj stały widoczny profil. Jeśli to możliwe, użyj tego samego gatunku powłoki, konstrukcji przeszycia, rozmiaru główki i geometrii skrzydełka, aby rdzeń był główną zmienną.
  2. Warunkuj próbki w sposób spójny. Zarejestruj, czy części są w stanie dostarczonym, wstępnie ściskane, uwarunkowane cieplnie czy wcześniej poddawane cyklom.
  3. Zmierz wysokość swobodną. Zarejestruj metodę i punkty pomiarowe przed załadowaniem.
  4. Ściśnij do określonych wysokości. Użyj więcej niż jednej zainstalowanej wysokości, jeśli sprzęt ma zakres szczelin. Zarejestruj siłę na każdej wysokości.
  5. Zwolnij nacisk i zmierz powrót do kształtu. Określ, kiedy i jak mierzona jest odzyskana wysokość. Nie należy mylić natychmiastowego powrotu do kształtu z powrotem po dłuższym okresie.
  6. Powtórz cykle, jeśli jest to wymagane. Sprawdź ponownie obciążenie, stan profilu, przeszycia i odkształcenie resztkowe po uzgodnionej liczbie reprezentatywnych cykli.
  7. Sprawdź stan termiczny. Jeśli ciepło wpływa na rzeczywistą eksploatację, należy powtórzyć odpowiednie kontrole po ekspozycji na reprezentatywną temperaturę i schłodzeniu zgodnie z uzgodnioną procedurą.

Nie należy przenosić opublikowanego przez konkurenta procentu powrotu do kształtu do specyfikacji BSTFLEX. Wyniki odkształcenia trwałego po ścisciskaniu i powrotu do kształtu zależą od wykończonej konstrukcji i metody badania. Wycena powinna podawać wartości zmierzone tylko wtedy, gdy zostały one ustalone dla tej konkretnej uszczelki.


Co powinien zawierać raport z badań kompresji OEM

Zarejestruj Minimalne przydatne informacje
Identyfikacja próbki Okładzina, stop rdzenia, geometria rdzenia, rozmiar bańki, wymiary ogona i długość próbki
Wymiary swobodnego profilu Wysokość, szerokość i metoda pomiaru przed rozpoczęciem testu
Osprzęt testowy Powierzchnie docisku, kierunek obciążenia i układ montażowy
Odczyty obciążenia w funkcji wysokości Zmierzona siła dla każdej uzgodnionej skompresowanej wysokości
Odzyskiwanie Odzyskana wysokość, interwał oczekiwania i odkształcenie resztkowe po odciążeniu
Powtarzane cykle Liczba cykli, sekwencja testowa i widoczne zmiany
Ekspozycja termiczna Temperatura na uszczelce, czas trwania ekspozycji i procedura kondycjonowania
Kryteria akceptacji Uzgodniony limit siły zamykającej, wymóg kontaktu, tolerancja wymiarowa i odpowiedni test sprzętu

Prosty arkusz kalkulacyjny z pomiarami może być dla kupującego z branży inżynieryjnej bardziej użyteczny niż pojedyncze stwierdzenie, że rdzeń jest „wysoce ściśliwy”. Pozwala on kupującemu ocenić, czy uszczelka osiąga określoną wysokość przy dostępnej sile zatrzasku.


Nie należy mylić geometrii rdzenia z klasyfikacją temperaturową

Granica robocza uszczelki typu tadpole zależy od całego zespołu: tkaniny pokryciowej, powłoki, stopu rdzenia, przeszycia oraz ekspozycji na linii uszczelniania. Pusta siatka nie oznacza automatycznie niższej lub wyższej klasy temperaturowej niż wypełniona siatka z tego samego stopu i rodziny konstrukcyjnej.

Podobnie, przejście z rdzenia ze stali nierdzewnej na rdzeń oparty na stopie Inconel jest osobną decyzją inżynieryjną niż zmiana geometrii z pustej na wypełnioną. Decyzja dotycząca stopu powinna uwzględniać rzeczywistą temperaturę rdzenia, atmosferę, utlenianie oraz wszelkie istotne narażenie chemiczne.

Należy unikać traktowania nominalnego ustawienia komory pieca jako jedynego parametru temperaturowego. Uszczelka może doświadczać innej temperatury ze względu na swoją pozycję względem ościeżnicy drzwi, wyłożenia z materiału ogniotrwałego, powierzchni stykowych i drogi gorących gazów.


Trzy problemy z wymianą, które wymagają różnych reakcji

Problem 1: Drzwi nie zatrzaskują się po wymianie uszczelki

Sprawdź swobodną wysokość zamiennika, zainstalowaną szczelinę, pozycję ogona i rzeczywiste obciążenie przy zamknięciu. Inna konstrukcja rdzenia może przyczyniać się do problemu, ale zbyt duże wymiary zgrubienia lub źle wyrównane elementy mocujące mogą wywoływać podobne objawy. Nie zmuszaj zatrzasku do zamknięcia na siłę.

Problem 2: Uszczelka przestaje stykać się z ościeżnicą po wielokrotnym użyciu

Sprawdź pod kątem odkształceń resztkowych, ruchu pod listwą mocującą, uszkodzonych narożników i zmian w ustawieniu drzwi. Test powrotu może pomóc porównać rdzenie kandydujące, ale utraty kontaktu nie można zdiagnozować wyłącznie na podstawie materiału rdzenia.

Problem 3: Powłoka ulega strzępieniu, podczas gdy metalowy rdzeń pozostaje nienaruszony

Wskazuje to, że odsłonięta tkanina oraz ścieżka kontaktu z urządzeniem wymagają uwagi. Wewnętrzne wzmocnienie siatkowe nie zapobiega automatycznie ścieraniu powłoki zewnętrznej. Należy przeanalizować ostre krawędzie, ruch ślizgowy oraz potrzebę zastosowania innej tkaniny lub osobno określonej zewnętrznej konstrukcji ochronnej.

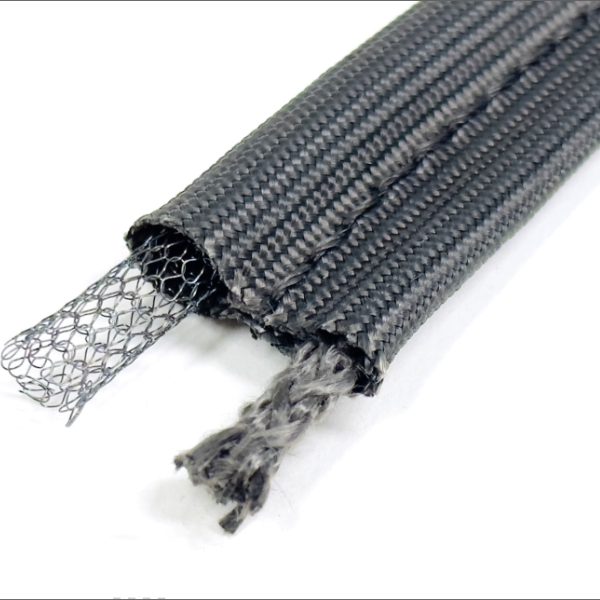

custom tadpole gasket

Zastosowania, w których wybór rdzenia siatkowego ma znaczenie

Do drzwi pieców przemysłowych, dostępna siła zatrzasku oraz jej wahania na obwodzie drzwi mają często kluczowe znaczenie dla decyzji. Należy porównywać kandydatów przy szczelinie zamontowanego urządzenia zamiast kierować się wyłącznie średnicą uszczelki z katalogu.

Dla panele dostespu do pieca, oceenić ekspozycję termiczną oprócz obciążenia i regeneracji. Odpowiedni rdzeń nie zastąpi nieodpowiedniego materiału poszycia ani szwów.

Dla pokrywy kanałów i przepustnice, należy uwzględnić różnicę ciśnień, wibracje, częstotliwość otwierania oraz dopuszczalny przeciek. Nie należy zakładać, że tekstylna uszczelka tadpole jest gazoszczelna lub ma określoną odporność ciśnieniową bez walidacji całego połączenia.

W przypadku dużych drzwi rewizyjnych o nierównych szczelinach, należy wyznaczyć minimalne i maksymalne zamknięte szczeliny. Rdzeń z otwartym środkiem może być warty przetestowania, ale zarówno najwęższe, jak i najszersze obszary muszą mieścić się w zatwierdzonym zakresie roboczym wybranej uszczelki.


Jak określić niestandardową uszczelkę tadpole z rdzeniem z siatki drucianej

W przypadku prototypu lub powtarzalnych dostaw OEM należy przesłać rysunek zwymiarowany oraz arkusz warunków roboczych. Jeśli istniejący rdzeń jest nieznany, należy go opisać jako niepotwierdzony oraz dostarczyć zdjęcie przeciętego końca lub reprezentatywną próbkę do przeglądu.

Pole zapytania ofertowego Co należy zapewnić
Zastosowanie Drzwiczki pieca, panel piecyka przemysłowego, pokrywa kanału, przepustnica lub inne konkretne połączenie
Powłoka Włókno szklane, krzemionka, ceramika, tkanina poddana obróbce lub inne wymagane poszycie
Stop rdzenia Stal nierdzewna, określony stop wysoki temperaturowo lub nieznany
Geometria rdzenia Pusta siatka dzianinowa, siatka wypełniona lub nieznana; dołącz dowody w postaci przekroju
Wymiary zgrubienia Wysokość swobodna i szerokość lub średnica, jeśli zgrubienie jest okrągłe
Ogon i profil Szerokość ogona, grubość, szerokość całkowita i miejsce montażu
Zainstalowana szczelina Minimalna, maksymalna i nominalna wysokość zamknięta w linii styku zgrubienia
Obciążenie zamykające Dostępna siła zatrzasku lub wymagane kryterium siły i ugięcia, jeśli jest znane
Praca Temperatura ciągła i szczytowa, czas trwania ekspozycji, wibracje i częstotliwość cykli
Format zamówienia Długości cięte, materiał ciągły lub gotowa rama z wykończeniem narożników
Ilość Próbki i przewidywana wielkość produkcji
Dowody Oryginalny rysunek, próbka, zdjęcia lub istniejąca specyfikacja

Informacje na temat projektów opartych na rysunkach i powtarzalnych dostawach można znaleźć na stronie BSTFLEX Niestandardowy producent uszczelek tadpole. Informacje o szerszej gamie poszyć i rdzeni można znaleźć na stronie Produkty: uszczelki i uszczelnienia typu tadpole.


Pytania zadawane przez kupujących dotyczące pustych i solidnych rdzeni z siatki

Czy pełna siatka oznacza lity pręt stalowy wewnątrz uszczelki?

Nie. W tej kategorii produktów odnosi się to do gęstszej lub wypełnionej metalowej konstrukcji siatkowej. Rdzeń z siatki z drutu dzianego to nie to samo co sztywny metalowy pręt.

Czy rdzeń drążony jest zawsze łatwiejszy do skompresowania?

Nie ma uniwersalnej zasady. Pusta geometria może zapewnić ścieżkę deformacji do wewnątrz, ale średnica drutu, gęstość dzianiny, gotowy rozmiar grzybka i napięcie pokrycia determinują rzeczywistą reakcję obciążenie-ugięcie.

Czy rdzeń ze stali nierdzewnej jest automatycznie rdzeniem z pełnej siatki?

Nie. Stal nierdzewna określa rodzinę stopów, podczas gdy siatka drążona lub wypełniana określa strukturę. Potwierdź oba te elementy w specyfikacji zakupowej.

Czy uszczelka z wypełnioną siatką zawsze wytrzyma dłużej?

Niekoniecznie. Trwałość eksploatacyjna zależy również od temperatury roboczej, ściskania, cykliczności, ścierania osłony, narażenia chemicznego, geometrii montażu i sposobu użytkowania uszczelki.

Czy istniejącą uszczelkę z rdzeniem drążonym można zastąpić siatką wypełnioną?

Może to być możliwe po analizie inżynieryjnej, ale taka zamiana zmienia konstrukcję rdzenia. Przed zatwierdzeniem wymiany należy sprawdzić zainstalowaną szczelinę, obciążenie zamykające, odprężenie oraz szczelność całego urządzenia.

Jaki jest najlepszy punkt wyjścia do uzyskania wyceny niestandardowej?

Podaj przekrój uszczelki, dostępną szczelinę drzwiową, warunki pracy, wymaganą długość i ilość. Jeśli aplikacja ma określone wymagania dotyczące siły zamykania lub nieszczelności, uwzględnij je zamiast pytać wyłącznie o średnicę nominalną.


Wybierz rdzeń na podstawie jego zweryfikowanej reakcji roboczej

Praktyczna różnica między rdzeniem z pustej siatki a rdzeniem z pełnej siatki nie jest abstrakcyjnym rankingiem miękkości. Polega ona na tym, jak każda gotowa uszczelka reaguje na rzeczywiste obciążenie, szczelinę i cykl pracy urządzenia. Użyj konstrukcji rdzenia, aby sporządzić krótką listę, a następnie zweryfikuj uszczelkę pod kątem wymaganej wysokości montażowej i warunków eksploatacji.

BSTFLEX może przeanalizować konstrukcje z pustym rdzeniem ze stali nierdzewnej pokrytym włóknem szklanym oraz konstrukcje z rdzeniem ze stali nierdzewnej pokrytym włóknem szklanym jako punkty wyjścia do oferty OEM lub zamiennika. Wyraźnie zidentyfikuj wariant z litym lub wypełnionym rdzeniem siatkowym, zanim potraktujesz go jako zatwierdzony model.

Wyślij specyfikację rdzenia, rysunek uszczelki i wymagania montażowe do BSTFLEX, aby otrzymać niestandardową wycenę uszczelki typu tadpole.
