Szklany rękaw HTG do okablowania elektrycznego: Co należy określić

Koszulka, która pasuje do przewodu na stole montażowym, może być trudna do założenia po zaciśnięciu końcówki. Może również znajdować się w pobliżu uzwojenia silnika, gorącego elementu urządzenia lub ostrej metalowej krawędzi. Te szczegóły wpływają na zamawianą koszulkę. W przypadku okablowania elektrycznego użytecznym punktem wyjścia jest gotowy montaż i jego warunki pracy, a nie sama średnica i wartość temperatury.

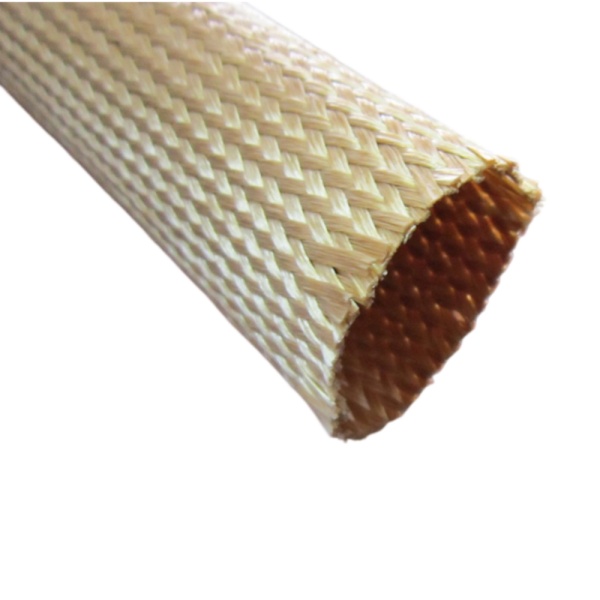

Firma BSTFLEX koszulka z włókna szklanego HTG jest pleciona z przędzy szklanej typu E niezawierającej alkaliów, poddana obróbce cieplnej i zaimpregnowana elastyczną żywicą. Strona produktu wymienia ją do izolacji i ochrony mechanicznej okablowania w maszynach elektrycznych, silnikach i sprzęcie gospodarstwa domowego. Poniższe uwagi pokazują, jak przekształcić ten opis w praktyczną specyfikację zakupową.

Rozpocznij od przewodu w takiej formie, w jakiej zostanie zainstalowany

Zmierz największą średnicę zewnętrzną, przez którą koszulka musi przejść, w tym izolację, złącza, połączenia i wszelkie elementy łączące, których nie można zamontować później. Zarejestruj wymaganą długość pokrycia i miejsce, w którym zakończą się końce koszulki. Jeśli montaż wiąże się z przeciąganiem przez obudowę lub wokół gięcia, przetestuj próbkę na rzeczywistej trasie. Nominalny rozmiar przewodu nie opisuje gotowej wiązki.

Strona produktu HTG wymienia nominalne średnice wewnętrzne od 0,5 mm do 30 mm, z różnymi tolerancjami średnicy i zakresami grubości ścianek w zależności od rozmiaru. Podaj wymaganą średnicę nominalną i sprawdź tolerancję dla tego rozmiaru pod kątem zarówno największego elementu montażowego, jak i minimalnej średnicy potrzebnej do ciasnego dopasowania. W przypadku powtarzalnej produkcji określ gotową długość cięcia i dopuszczalną wariację, jaką Twój montaż może zaakceptować.

Opisz, w którym miejscu ciepło dociera do koszulki

Podaj dostawcy normalną temperaturę w miejscu występowania koszulki, czas trwania tej ekspozycji oraz wszelkie krótkie zdarzenia, takie jak rozruch lub stan awaryjny. Oferta HTG podaje zakres roboczy od -30°C do 350°C oraz krótkie szczyty w temperaturze 400°C. Wymienia również klasę cieplną C. Są to publikowane dane produktu; nie określają one klasy temperaturowej kompletnego przewodu lub zespołu urządzenia. Izolacja przewodnika, pobliskie części i wymagania dotyczące zatwierdzenia nadal wymagają własnej weryfikacji.

Tam, gdzie koszulka styka się z gorącym elementem, dołącz szkic lub zdjęcie pokazujące punkt styku. Tam, gdzie ciepło pochodzi z pobliskiej powierzchni, zwróć uwagę na szczelinę, przepływ powietrza i wszelkie już zainstalowane osłony. Pomaga to odróżnić lokalny problem styku od ogólnego ciepła otoczenia w obudowie.

Uzgodnij test elektryczny dla wybranego rozmiaru

Strona produktu podaje zakres napięcia przebicia od 0,5 kV do 1,5 kV. Zapytaj, który wynik dotyczy oferowanej średnicy i konstrukcji, oraz poproś o metodę i warunki testowe. Zakresu na stronie produktu nie należy traktować jako znamionowego dla każdego rozmiaru koszulki ani jako zamiennika testowania zainstalowanego systemu okablowania.

W przypadku przewodów silnikowych i okablowania urządzeń poinformuj również dostawcę, czy koszulka jest dodatkową warstwą ochronną na już zaizolowanym przewodniku, czy częścią systemu izolacyjnego, który kwalifikujesz. To rozróżnienie określa, jakiej dokumentacji będzie potrzebował Twój zespół inżynieryjny. Jeśli określona norma lub test klienta są obowiązkowe, wyślij ich dokładne oznaczenie wraz z zapytaniem.

Sprawdź wykończenie żywiczne i proces montażu

HTG to plecionka szklana impregnowana żywicą. Wykończenie jest częścią specyfikacji produktu, więc uwzględnij wszelkie lakiery do nawijania, masy zalewowe, kleje, środki czyszczące lub ciepło procesowe stosowane po nasączeniu koszulki. Sprawdź kompatybilność z rzeczywistym procesem i sprawdź próbkę po cięciu, przewlekaniu i montażu końcowym. Jeśli Twój proces wymaga innej powierzchni lub oddzielnej powłoki, omów to przed zamówieniem długości produkcyjnych.

Zewnętrzna warstwa z gumy silikonowej to konstrukcja oddzielna. W przypadku wymogu wyraźnie wymagającego koszulki powlekanej silikonem, zobacz koszulka z włókna szklanego powlekana gumą silikonową produkt i porównaj jego podane właściwości i dane testowe z wersją HTG. Te dwa produkty powinny mieć osobne specyfikacje i słowa kluczowe wyszukiwania.

Wyślij przydatne zapytanie

Krótki brief techniczny oszczędza więcej czasu niż długa lista ogólnych słów kluczowych. Uwzględnij następujące elementy:

• Zastosowanie: przewód silnikowy, wiązka urządzeń lub inny montaż elektryczny.
• Średnica zewnętrzna gotowego przewodu lub złącza oraz wszelkie elementy, przez które koszulka musi przejść.
• Wymagana długość pokrycia, tolerancja długości cięcia i metoda montażu.
• Normalna i szczytowa temperatura w miejscu występowania koszulki, w tym czas trwania ekspozycji.
• Test elektryczny lub specyfikacja klienta wraz z wymaganą dokumentacją.
• Kontakt z lakierm, klejem, chemikaliami czyszczącymi lub innymi materiałami procesowymi.
• Preferowany kolor, ilość zamówienia oraz informacja, czy potrzebna jest próba próbna.

BSTFLEX wymienia kolor czarny i jasnobrązowy jako standardowe, a inne kolory na zamówienie. Jego strona produktu podaje również długości rolek zależne od rozmiaru, więc potwierdź dokładną długość szpuli i opakowanie dla wybranej średnicy. Wyślij wypełniony brief za pośrednictwem strona produktu koszulki z włókna szklanego HTG aby poprosić o pasującą próbkę i wycenę.
