Mata z włókna ceramicznego do pieców przemysłowych: grubość, gęstość i wymagania montażowe

Oct 30 , 2026

Specyfikacja izolacji pieca przemysłowego powinna opisywać coś więcej niż tylko grubość maty. Wymagana warstwa zależy od konstrukcji pieca, temperatury w miejscu izolacji, dostępnej przestrzeni montażowej, sposobu mocowania oraz planu konserwacji. Materiał, który pasuje do płaskiego panelu ściennego, może wymagać innego detalu montażowego wokół ramy drzwi, narożnika, sekcji dachu lub wyjmowanego panelu dostępowego.

Określając matę z włókna ceramicznego dla pieca przemysłowego, należy wspólnie zdefiniować gatunek włókna, grubość, gęstość, cykl roboczy, stopień sprasowania po montażu, układ połączeń oraz kontrole odbiorcze.Daje to producentowi sprzętu, wykonawcy izolacji i zespołowi ds. zakupów wspólną podstawę do oceny materiału i wykonanej wykladziny.

BSTFLEX dostarcza mata z włókna ceramicznegodo zastosowań w izolacjach przemysłowych, w tym do izolacji szczelin w ścianach pieców i piekarników przemysłowych. Niniejszy przewodnik skupia się na informacjach, które kupujący powinni przekazać przed poproszeniem o próbkę lub wycenę. Nie przypisuje on jednej klasy temperatury każdemu gatunkowi włókna ceramicznego ani każdej konstrukcji zainstalowanego pieca.

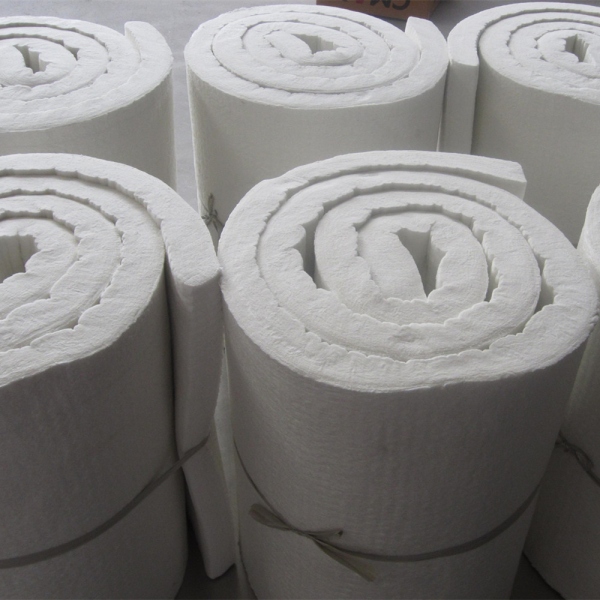

ceramic fiber blanket

Rozpocznij od sekcji pieca, która ma być izolowana

Przed wybraniem maty określ, gdzie zostanie zainstalowana. Piec przemysłowy może składać się z kilku stref izolacyjnych, z których każda ma inną temperaturę, układ wsporczy i wymagania dotyczące dostępu.

  • Ściany boczne: Określ, czy mata jest instalowana za ochronną warstwą gorącą, wewnątrz wnęki panelu czy przy innym materiale wyłożeniowym.
  • Sekcje dachowe i górne: Opisz, w jaki sposób izolacja jest podtrzymywana i utrzymywana. Grawitacja, wibracje i dostęp konserwacyjny mogą wpływać na projekt montażu.
  • Obszary podłogi i dolnych ścian: Określ, czy materiał jest narażony na obciążenia, uderzenia, czyszczenie lub pozostałości procesowe. Elastyczna mata nie powinna być traktowana jako materiał posadzkowy o nośności konstrukcyjnej, chyba że kompletny projekt wyraźnie to przewiduje.
  • Ościeżnice drzwi i klapy rewizyjne: Podaj wymiary otworów, sposób zamknięcia oraz dostępną grubość izolacji. Określ, czy izolacja jest zamocowana do drzwi, czy pozostaje w korpusie pieca.
  • Kanały i sekcje przejściowe: Zaznacz zmiany przekroju, naroża, przejścia i złącza, w których mogą wystąpić szczeliny lub nadmierne ściskanie.

Rysunek z zaznaczoną strefą izolacji jest bardziej przydatny niż sama nazwa modelu pieca. Jeśli jedno zamówienie obejmuje kilka stref, należy je wymienić osobno, zamiast zakładać, że jedna specyfikacja maty pasuje do każdego miejsca.


Zdefiniuj rzeczywiste obciążenie cieplne

Wartość zadana pieca nie musi być równa temperaturze panującej w kocu z włókna ceramicznego. Izolacja może znajdować się za okładziną gorącą, obok przestrzeni powietrznej lub blisko obudowy zewnętrznej. Każda pozycja może generować inny profil temperatury.

Do zapytania należy dołączyć następujące informacje:

  • normalna temperatura robocza oraz miejsce jej pomiaru;
  • maksymalna temperatura szczytowa lub krótkotrwała wraz z jej czas trwania;
  • cykle rozruchu, wyłączenia oraz inne cykle nagrzewania lub chłodzenia;
  • ciągłe godziny pracy i oczekiwany roczny schemat pracy;
  • atmosfera w piecu oraz wszelkie istotne gazy procesowe lub narażenie chemiczne;
  • temperatura na gorącym lico, w strefie izolacji oraz na obudowie, w miejscach pomiaru lub dostępna.

Temperatura klasyfikacji, zalecane warunki pracy ciągłej oraz temperatura w pełni zainstalowanej wykładziny nie są wartościami zamiennymi. Potwierdź odpowiednią klasę włókna ceramicznego i jego dokumentację techniczną. Nie należy używać temperatury topnienia włókna ani ogólnej wartości klasyfikacyjnej jako limitu pracy ciągłej dla zespołu pieca.

Tam, gdzie wymagane jest obliczenie termiczne, należy podać konstrukcję ściany, kolejność warstw, grubość każdej warstwy, warunki po stronie gorącej oraz warunki otoczenia. Dane dotyczące przewodności cieplnej należy porównywać przy odpowiedniej średniej temperaturze i deklarowanej gęstości. Wskaźnik przewodności bez temperatury testowej i informacji o próbce nie jest wystarczającą podstawą do porównania dwóch ofert.

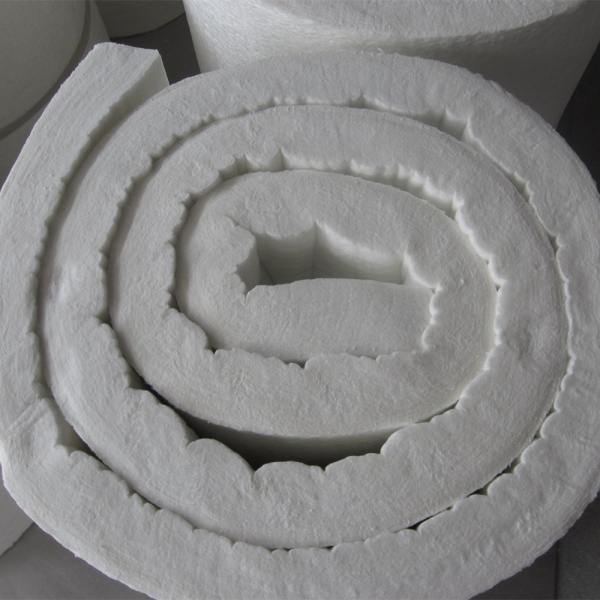

ceramic fiber blanket

Wybierz grubość w ramach dostępnej przestrzeni projektowej

Koc z włókna ceramicznego BSTFLEX jest oferowany w zakresie grubości od 6 do 50 mm. Odpowiednia grubość zależy od wymaganych parametrów termicznych oraz przestrzeni dostępnej w konstrukcji pieca. Pełny zakres nie oznacza, że każda grubość, gęstość, długość rolki i kombinacja okładzin stanowi standardową konfigurację magazynową.

Podczas składania zapytania ofertowego należy rozróżnić trzy wymiary:

  1. Grubość dostarczona: nominalna grubość koca przed montażem.
  2. Grubość po zamontowaniu: przestrzeń zajmowana po dopasowaniu, uwzględniająca ściskanie spowodowane przez system mocowania lub otaczające panele.
  3. Dostępna głębokość wnęki: fizyczna przestrzeń między wyłożeniem piekarnika/pieca, obudową lub sąsiednimi elementami.

Jeśli mata jest ściskana, aby pasowała do wnęki, należy określić oczekiwany stan po zamontowaniu. Nie należy zakładać, że sprasowanie grubszej maty w mniejszej przestrzeni daje taki sam wynik termiczny jak mata wyprodukowana dla danej grubości montażowej. Ściskanie może zmienić gęstość, kontakt między warstwami oraz sposób mocowania izolacji.

W przypadku projektu wielowarstwowego należy pokazać grubość każdej warstwy oraz lokalizację jej styków. Projektant izolacji powinien zdecydować, czy styki muszą być przesunięte, nałożone na siebie lub w inny sposób ułożone tak, aby pasowały do konstrukcji pieca. Należy unikać stosowania uniwersalnej odległości zakładu bez uwzględnienia materiału, oczekiwanej zmiany wymiarowej oraz metody montażu.


Rozważenie gęstości obok grubości

Gęstość jest specyfikacją materiałową, a nie prostym rankingiem jakości. Wyższa gęstość nie zawsze automatycznie zapewnia najlepszy wynik izolacyjny dla każdego pieca. Dobór powinien uwzględniać przewodność cieplną w odpowiedniej temperaturze, grubość montażową, wymagania dotyczące obsługi oraz sposób podparcia maty.

Aktualne informacje o produkcie C11 wymieniają zakres gęstości 96–128 kg/m³ dla maty z włókna ceramicznego. Potwierdź wymaganą kombinację gęstości i grubości za pomocą oferty oraz obowiązujących danych technicznych. Nie należy porównywać wartości gęstości dla rdzenia z gołego włókna z całkowitą masą wyrobu pokrytego warstwą wierzchnią lub poddanego innej obróbce.

W ramach kontroli odbiorczej należy uzgodnić, czy gęstość jest weryfikowana bezpośrednio, czy za pomocą uzgodnionej metody masy na jednostkę powierzchni i grubości. Zdefiniuj wymiary próbek, kondycjonowanie oraz procedurę pomiaru. Pozwala to uniknąć sporów spowodowanych porównywaniem pomiarów wykonanych w różnych warunkach ściskania lub kondycjonowania.


Zaplanowanie instalacji i metody mocowania

Mata z włókna ceramicznego jest elastycznym materiałem izolacyjnym. Wymaga odpowiedniego układu montażowego, aby utrzymać ją na miejscu i chronić przed warunkami panującymi w piecu. Prawidłowa metoda mocowania zależy od płaszcza pieca, projektu wyłożenia, orientacji, temperatury oraz planu konserwacji.

Montaż ścian i paneli

Pokaż warstwy paneli oraz sposób, w jaki mata jest chwytana lub mocowana. Zidentyfikuj przejścia, punkty mocowania, krawędzie i przejścia między elementami. Sprawdź, czy elementy złączne lub podpory nie tworzą niedopuszczalnego lokalnego ściskania ani nie pozostawiają nieizolowanych szczelin wokół obwodu.

Montaż na dachu i konstrukcji nad głową

Opisz system wsporczy oraz kierunek, w którym montowana jest mata. Projekt powinien uwzględniać własny ciężar materiału, cykle termiczne oraz ruch konstrukcji pieca. Nie kopiuj rozstawu kotew ani liczby mocowań z niespokrewnionego pieca; wartości te muszą zostać wyznaczone dla faktycznego systemu wyłożenia.

Montaż drzwi i demontowanych paneli

Potwierdź, czy izolacja jest przymocowana do drzwi, zamocowana w wyjmowanej kasecie czy zainstalowana jako osobna wkładka. Wielokrotne otwieranie i zamykanie może naruszyć niepodparte krawędzie. Reprezentatywna próba powinna sprawdzić dopasowanie, mocowanie oraz to, czy mata przesuwa się podczas obsługi panelu.

Styki, narożniki i przepusty

Zaznacz na rysunku styki, narożniki, otwory palników, przepusty czujników i inne przerwania. Miejsca te wymagają szczególnej uwagi, ponieważ warstwa izolacyjna może być ciągła na rysunku płaskim, ale nieciągła po wytworzeniu. Zdefiniuj, w jaki sposób gotowy zespół zamknie się wokół każdego elementu.

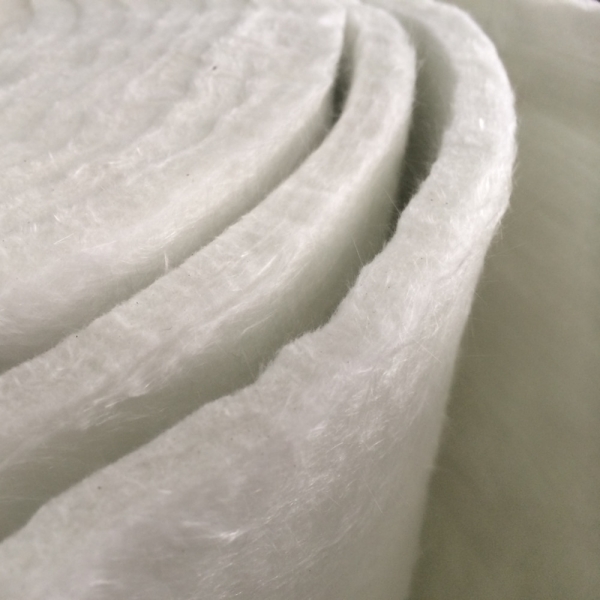

ceramic fiber blanket

Sprawdzenie środowiska wykraczającego poza temperaturę

Piece przemysłowe mogą narażać izolację na działanie czynników wykraczających poza samo ciepło. W zależności od procesu materiał może napotkać ruch powietrza, wibracje, wilgoć podczas przestoju, środki czyszczące, opary procesowe lub przypadkowy kontakt mechaniczny.

Opisz rzeczywistą ekspozycję zamiast używać ogólnych terminów, takich jak odporny chemicznie lub odporny na wilgoć. Zidentyfikuj substancję, stężenie w przypadkach, gdy jest znane, temperaturę oraz informację, czy kontakt jest ciągły, czy sporadyczny. Poproś o informacje o kompatybilności dla konkretnej klasy, gdy atmosfera może wpłynąć na włókno lub inne części konstrukcji.

Jeśli mata jest pokryta okładziną, siatką lub panelem, określ tę warstwę osobno. Okładzina może pomóc w utrzymaniu izolacji lub ochronie jej przed obsługą, ale automatycznie nie kwalifikuje kompletnego wyłożenia pod kątem odporności na ścieranie, prędkości gazu, działania chemikaliów lub wymagań ochrony przeciwpożarowej.


Ustanowienie wymagań dotyczących kontroli i odbioru przed złożeniem zamówienia

Zatwierdzenie próbek powinno reprezentować materiał i stan instalacji, które będą używane w produkcji. Uzgodnij punkty kontrolne przed złożeniem zamówienia, zwłaszcza gdy mata będzie cięta na ukształtowane elementy lub instalowana w kilku strefach pieca.

Element kontrolny Co należy uzgodnić
Tożsamość materiału Klasa włókna, specyfikacja produktu, identyfikacja partii oraz dokumenty techniczne dostarczone z zamówieniem.
Grubość Wartość nominalna, tolerancja, miejsca pomiaru oraz informacja, czy pomiar odbywa się przed, czy po ściśnięciu.
Gęstość lub masa Określona gęstość lub masa powierzchniowa, jednostki, wielkość próbki oraz informacja, czy wartość dotyczy rdzenia, czy kompletnego przetworzonego materiału.
Wymiary Szerokość i długość roli, rozmiar arkusza lub obrys wyciętej części wraz z tolerancjami wymiarowymi.
Stan wizualny Rozdarcie, lokalne zmniejszenie grubości, uszkodzone krawędzie, zanieczyszczenia, wilgotne opakowanie lub inne uzgodnione wady.
Próba montażowa Dopasowanie wokół narożników i otworów, mocowanie, zamknięcie styków oraz grubość po zamontowaniu.
Ślady narażenia na ciepło Temperatura testu, czas trwania, atmosfera, metoda pomiaru i limit akceptacji, jeśli wymagane są właściwości po starzeniu cieplnym.

W przypadku nowej konstrukcji pieca należy zatwierdzić reprezentatywną próbkę lub odcinek próbny przed rozpoczęciem produkcji seryjnej. Należy odnotować wersję rysunku oraz przyjętą specyfikację materiałową. W przypadku zmiany konstrukcji pieca należy sprawdzić, czy pierwotna grubość, gęstość, podparcie oraz szczegóły połączeń pozostają odpowiednie.


Dostępne opcje niestandardowe

W przypadku kołnierza z włókna ceramicznego p40 opublikowany asortyment produktów obejmujegrubość 6–50 mm oraz zadeklarowanym zakresem gęstości 96–128 kg/m³, o nominalnej szerokości 1 050 mmPotwierdź dostępną kombinację, długość roli oraz pakowanie dla wymaganego zamówienia.

W zależności od projektu i oceny produkcyjności, kupujący mogą omówić:

  • wymagana grubość w ramach dostępnego asortymentu produktów;
  • wybór gęstości zależy od zatwierdzonej specyfikacji materiałowej;
  • wymiary rolek i wymagania dotyczące pakowania;
  • odcinki o wymaganym długościach, arkusze lub kształty wykonane na podstawie rysunku, jeśli jest to możliwe;
  • przykładowe ilości i dokumentacja inspekcyjna do zatwierdzenia.

Nie należy zakładać, że wszystkie kombinacje grubości, gęstości i wymiarów są standardowymi towarami magazynowymi. Należy przesłać rysunek oraz zapotrzebowanie roczne lub wielkość partii, aby format dostawy mógł zostać przeanalizowany przed przygotowaniem oferty.


Stosuj razem z

Jeśli konstrukcja pieca wymaga oddzielnej warstwy tkaniny lub gotowego pokrowca odpornego na wysokie temperatury, należy sprawdzić tkanina z włókna ceramicznego odporna na wysokie temperatury jako osobny materiał. Jego rola, wzmocnienie i odporność na temperaturę muszą być określone dla zespołu; nie jest on automatycznie dołączany do zwykłej maty z włókna ceramicznego.

W przypadku konstrukcji, która wyraźnie wymaga wykończenia folią aluminiową, należy porównać osobną matę izolacyjną z włókna ceramicznego z folią aluminiową. Rdzeń ceramiczny, folia i system łączenia mają różne ograniczenia i muszą być oceniane osobno.


Powiązane produkty


Często zadawane pytania

Jaką grubość koca z włókna ceramicznego należy określić dla pieca przemysłowego?

Rozpocznij od wymaganej wydajności cieplnej i dostępnej głębokości montażu. BSTFLEX p40 jest oferowany w zakresie grubości 6–50 mm. Ostateczny wybór zależy również od gatunku włókna, gęstości, cyklu pracy, zamontowanego ścisku i układu wyłożenia. Przed złożeniem zamówienia potwierdź wymaganą kombinację.

Czy koc z włókna ceramicznego o wyższej gęstości zawsze zapewnia lepszą izolację?

Nie. Gęstość należy oceniać razem z grubością i danymi dotyczącymi przewodności cieplnej w odpowiedniej temperaturze średniej. Wyższa gęstość może zmienić właściwości obsługowe i mechaniczne, ale nie należy jej traktować jako automatycznej poprawy wydajności cieplnej.

Czy koc z włókna ceramicznego można instalować bezpośrednio przy gorącej ściance pieca?

To zależy od wybranego gatunku włókna, atmosfery w piecu, czasu ekspozycji i konstrukcji wyłożenia. Należy potwierdzić, czy mata jest przeznaczona na warstwę licową od strony płomienia, izolację zapasową czy warstwę w zamkniętej przestrzeni. Sama wartość klasyfikacyjna materiału nie zatwierdza kompletnej instalacji.

Jak należy układać styki mat z włókien ceramicznych?

Układ styków zależy od geometrii pieca, liczby warstw, oczekiwanej zmiany wymiarów i metody mocowania. Należy zaznaczyć styki i przepusty na rysunku oraz uzgodnić z projektantem izolacji układy na zakładkę lub naprzemienne. Nie należy stosować uniwersalnej odległości zakładu bez sprawdzenia faktycznej konstrukcji.

Czy BSTFLEX może dostarczyć matę z włókien ceramicznych w niestandardowych rozmiarach?

Można rozważyć specjalne wymagania dotyczące grubości, gęstości, długości, pakowania oraz elementów dociętych według rysunku. Podaj wymagane wymiary, tolerancję i ilość w celu przeglądu produkcyjnego. Potwierdź dostępną kombinację i formę dostawy w zapytaniu ofertowym.


Poproś o przegląd specyfikacji maty z włókien ceramicznych

Wyślij rysunek pieca lub szkic strefy izolacji, profil temperatury roboczej, wymaganą grubość, gęstość, wymiary i ilość zakupową. Określ, czy mata jest instalowana za warstwą licową, wewnątrz przestrzeni panelowej czy jako część sekcji zdejmowanej. Dołącz wszelkie dokumenty dotyczące przewodności cieplnej, skurczu lub ekspozycji na ciepło wymagane do zatwierdzenia.

BSTFLEX wspiera przegląd projektów i rozwój próbek poprzez swoje usługi OEM i produkcji niestandardowej. Aby zapoznać się ze specyfikacją produktu, odwiedź stronę mata izolacyjna z włókien ceramicznych BSTFLEX. W przypadku innych rodzin włókien skorzystaj z selektora materiałów do izolacji wysokotemperaturowych.

Zamów wycenę i przegląd próbek wraz ze szczegółami aplikacji i rysunkiem. Jasna instrukcja montażu pomaga dostosować dobór materiałów, produkcję i kontrolę jakości dostaw przed rozpoczęciem seryjnej produkcji.
