Tkanina z włókna szklanego wzmocniona drutem może być stosowana w kompensatorze tkaninowym, gdy elastyczna warstwa tekstylna wymaga większego wsparcia mechanicznego, niż może zapewnić porównywalna zwykła tkanina z włókna szklanego. Typowe przyczyny obejmują wibracje, powtarzalny ruch, montaż pionowy, obsługę podczas produkcji lub konserwacji oraz potrzebę zachowania użytecznej integralności tekstylnej po ekspozycji termicznej.
Wzmocnienie metalowe nie powinno być dodawane domyślnie. Wprowadzony drut zmienia wagę, elastyczność, wymagania dotyczące cięcia, szycia i wykończenia krawędzi. Nie sprawia również, że tkanina jest gazoszczelna, odporna chemicznie ani zdolna do samodzielnego przenoszenia obciążenia ciśnieniowego kompletnego kompensatora.
BSTFLEX dostarcza High Temperature Fiberglass Woven Fabric with Wire Insert do przemysłowej ochrony termicznej oraz dostarcza kompletne Non-Metallic Fabric Expansion Joints w zależności od temperatury, medium, ruchu, ciśnienia i warunków montażu.
Wzmocnienie drutem jest warte rozważenia, gdy warstwa z włókna szklanego pełni określoną funkcję podtrzymującą, a warunki eksploatacji stwarzają wymagania mechaniczne, których zwykła tkanina może nie spełnić z wystarczającym zapasem.
Typowe czynniki wyzwalające obejmują:
Wzmocnienie drutem może być zbędne tam, gdzie zwykła tkanina z włókna szklanego spełnia już określone wymagania dotyczące wytrzymałości, elastyczności, temperatury i żywotności. Właściwa decyzja wynika z funkcji warstwy i obowiązków operacyjnych, a nie z założenia, że więcej metalu zawsze oznacza lepszą wydajność.
Tkaninowe złącze kompensacyjne to zazwyczaj wielowarstwowy, elastyczny zespół. Każda warstwa może pełnić inne zadanie, a wybraną tkaninę wzmocnioną drutem należy przypisać do jednego z tych zadań na rysunku konstrukcyjnym.
| Możliwa warstwa lub element | Główna funkcja | Czy wzmocnienie drutem jest automatycznie wymagane? |
|---|---|---|
| Wspierająca warstwa tkaniny | Przenosi obciążenie mechaniczne wewnątrz elastycznego pasa | Nie. Zależy to od obliczonej lub zweryfikowanej wytrzymałości oraz zachowanych właściwości. |
| Warstwa tekstylna od strony gorącej | Zapewnia ochronę termiczną w pobliżu strony procesowej | Nie. Wymagania dotyczące temperatury, ścierania i podparcia należy ocenić łącznie. |
| Poszycie poduszki izolacyjnej | Zawiera izolację i utrzymuje kształt poduszki | Czasami, zwłaszcza tam, gdzie wibracje lub wielokrotne manipulowanie są znaczące. |
| Wzmocnienie wokół mankietów lub kołnierzy | Wspiera obszary zaciskane i skręcane śrubami | Zależne od zastosowania; lokalne wzmocnienie może być bardziej odpowiednie niż wzmocnienie całego pasa. |
| Warstwa uszczelniająca gaz | Kontroluje wyciek gazu procesowego | Nie. Wprowadzony drut nie zapewnia szczelności gazowej. |
| Zewnętrzna osłona pogodowa | Chroni przed wodą, olejem, promieniowaniem UV i uszkodzeniami mechanicznymi podczas obsługi | Zazwyczaj dobierana na podstawie powłoki i odporności na warunki środowiskowe, a nie samych drutów wzmacniających. |
Jeśli proponowany materiał jest określany jako warstwa nośna, projektant powinien zdefiniować wymagania mechaniczne. Ogólne stwierdzenie typu „użyj wzmocnionego włókna szklanego” nie wystarcza do porównania dostawców lub zatwierdzenia zamienników.
Tkanina z włókna szklanego wzmocniona drutem oraz oddzielna siatka z drutu ze stali nierdzewnej mogą występować w konstrukcjach kompensatorów wysokotemperaturowych, ale nie są zamienne.

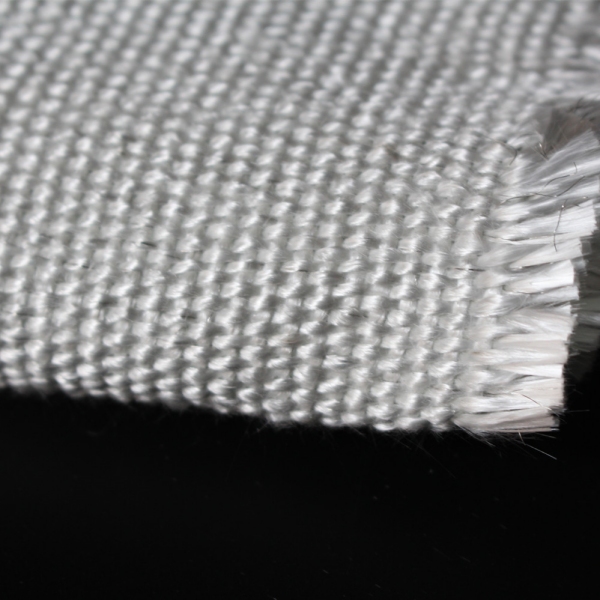

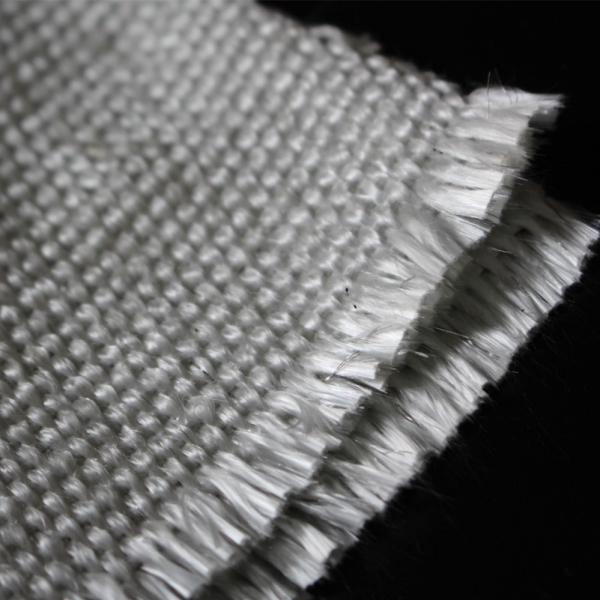

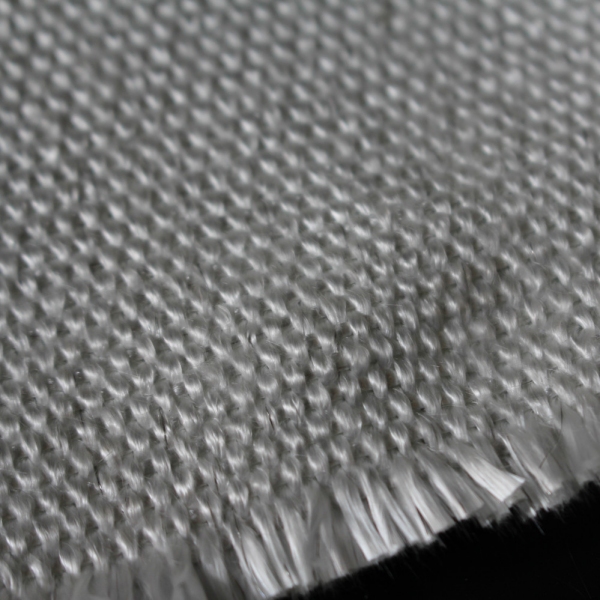

Tkanina z włókna szklanego wzmocniona drutem to tkany wyrób włókienniczy zawierający metalowe wzmocnienie w systemie przędzy z włókna szklanego. Pozostaje elastyczną tkaniną, którą można ciąć, zszywać i włączać do wielowarstwowego pasa lub poduszki izolacyjnej.
Siatka druciana to osobna warstwa metalowa. Może być przyszyta do poduszki izolacyjnej, używana do zachowania kształtu lub umieszczona w celu ochrony izolacji od strony przepływu. Siatka zapewnia zazwyczaj inny poziom metalicznego podparcia, sztywności i ochrony przed ścieraniem.
| Punkt projektowy | Tkanina z włókna szklanego wzmocniona drutem | Oddzielna siatka druciana |
|---|---|---|
| Forma podstawowa | Elastyczny wyrób tekstylny z drutem wplecionym w tkaninę | Niezależna metalowa siatka |
| Główna rola | Wzmocnienie tekstylne i wsparcie wymiarowe | Trzymanie mechaniczne, podparcie kształtu lub ochronna warstwa metalowa |
| Cięcie i szycie | Może być konfekcjonowane jak tkanina przy użyciu dostosowanych narzędzi i obróbki krawędzi | Zazwyczaj formowane, mocowane lub przyszywane jako oddzielny komponent |
| Uszczelnienie gazowe | Nie jest zapewniane przez wtopiony drut | Nie jest zapewniane przez siatkę otwartą |
| Elastyczność | Ogólnie bliższa warstwie tkaniny | Silnie zależy od średnicy drutu i konstrukcji siatki |
| Zamiana / Substytucja | Wymaga weryfikacji pod kątem określonej funkcji warstwy podporowej | Nie może być zastąpione tkaniną z wtopionym drutem bez weryfikacji zespołu |
Złącze kompensacyjne może wykorzystywać oba materiały. Na przykład włókno szklane z wtopionym drutem może służyć jako wzmocnione pokrycie tekstylne wokół poduszki izolacyjnej, podczas gdy oddzielna siatka chroni lub utrzymuje poduszkę w określonej pozycji.
Przed określeniem wzmocnienia metalowego należy zidentyfikować oczekiwany sposób uszkodzenia lub wymaganie wydajnościowe.
Duży lub zamontowany pionowo panel z tkaniny może ulec odkształceniu pod wpływem własnego ciężaru, cykli termicznych lub wielokrotnego manipulowania. Wtopiony drut może pomóc tkanej tkaninie zachować kształt, pod warunkiem że kierunek wzmocnienia i kompletna konstrukcja odpowiadają obciążeniu.
Tekstylia z włókna szklanego mogą utracić część swojej pierwotnej wytrzymałości mechanicznej po długotrwałej ekspozycji termicznej. Dlatego warstwę podporową należy oceniać pod kątem wytrzymałości wymaganej podczas eksploatacji, a nie tylko na podstawie wartości wytrzymałości na rozciąganie dla nowego materiału.
Tam, gdzie zachowana wytrzymałość ma kluczowe znaczenie, należy zażądać danych testowych po reprezentatywnym kondycjonowaniu termicznym lub chemicznym. Sama początkowa wartość w temperaturze pokojowej może nie odzwierciedlać właściwości materiału po okresie eksploatacji.
Złącza kompensacyjne w pobliżu wentylatorów, dmuchaw, pieców i urządzeń technologicznych mogą być narażone na ciągłe wibracje oprócz ruchu termicznego. Wzmocnienie drutem może zapewnić dodatkowe wsparcie tekstylne, ale nie eliminuje potrzeby kontrolowania geometrii taśmy, luzu wykładziny i lokalnego ocierania.
Duże pasy wymienne oraz poduszki izolacyjne mogą ulec uszkodzeniu podczas transportu, montażu lub konserwacji. Wzmocniona tkanina może lepiej znosić obsługę, jednak procedura podnoszenia, składowania i montażu nadal musi unikać skoncentrowanych obciążeń oraz ostrych krawędzi.
Jeśli dojdzie do uszkodzenia w miejscu, w którym taśma styka się z wykładziną, kołnierzem lub krawędzią kanału, dodanie drutu może nie usunąć przyczyny źródłowej. W pierwszej kolejności należy sprawdzić geometrię i luz. Wzmocnienie może stanowić oparcie dla tkaniny, ale nie powinno być stosowane do ciągłego kontaktu z nieprawidłowo umieszczonym elementem metalowym.
Czyste włókno szklane może być preferowane, gdy wymagane właściwości mechaniczne są już osiągnięte bez wtopionego drutu. Może oferować mniejszą wagę, lepsze układażenie oraz łatwiejsze cięcie i szycie.
Powody zachowania prostej konstrukcji mogą obejmować:
Decyzja powinna porównać minimalną zakwalifikowaną konstrukcję z rzeczywistymi wymaganiami operacyjnymi. Dodanie drutu bez określonego celu może zwiększyć koszty i złożoność produkcji bez poprawy parametrów, które ograniczają żywotność.
Obecny produkt z włókna szklanego z wszytym drutem BSTFLEX jest opisywany do pracy w wysokich temperaturach powyżej 1000°F / 538°C. Dokładna dopuszczalna temperatura zależy od wybranej konstrukcji, obróbki, obciążenia i warunków ekspozycji.
Drut ze stali nierdzewnej nie powinien być traktowany jako wyznacznik odporności temperaturowej całej tkaniny. Przędza z włókna szklanego, obróbka powierzchni, stop drutu oraz wszelkie powłoki – wszystko to wpływa na użyteczny zakres.
W zapytaniu ofertowym dotyczącym kompensatora należy rozróżnić:
Wysoka temperatura procesu może zostać obniżona przed dotarciem do warstwy nośnej przez poduszkę izolacyjną lub inne warstwy termiczne. Z kolei pozornie umiarkowana temperatura gazu może nadal powodować lokalne punkty przegrzania w wyniku promieniowania, nieszczelności lub kontaktu z metalową osłoną.
Tekstylny kompensator dylatacyjny przenosi ciśnienie poprzez cały element elastyczny, szwy, obszary zaciskowe oraz geometrię wsporczą. Obecność drutu ze stali nierdzewnej w jednej warstwie tkaniny nie określa zdolności zespołu do pracy pod ciśnieniem lub próżnią.
Należy podać:
Przy podciśnieniu taśma może być przyciągana w kierunku wykładziny przepływowej lub otworu przewodu. Przy nadciśnieniu element elastyczny i obszary mocowania mogą przenosić obciążenie na zewnątrz. Projektant musi łącznie przeanalizować czynną szerokość taśmy, konstrukcję warstw, połączenia, zaciski i luzy wykładziny.
Wzmocnienie drutem może zmienić sztywność i zachowanie przy zginaniu. Nie określa ono, jak duży ruch osiowy, poprzeczny lub kątowy może zniwelować złącze kompensacyjne.
Zdolność ruchu zależy od:
Nie należy zatwierdzać cięższej lub silniej wzmocnionej tkaniny bez sprawdzenia, czy powstała taśma zachowuje wystarczającą elastyczność dla wymaganego ruchu. Materiał, który jest mocniejszy w płaskim teście rozciągania, może nadal być mniej odpowiedni dla ciasno złożonej lub poddawanej wielokrotnym cyklom taśmy.
Wprowadzony drut może być wkomponowany w jednym kierunku przędzy lub zgodnie z innym określonym wzorem. Tkanina może zatem wykazywać inne właściwości wzdłuż osnowy i wzdłuż wątku.
Specyfikacja materiałowa powinna określać:
Jeśli drut przebiega tylko w jednym kierunku, obrócenie wykroju może zmienić sposób, w jaki wzmocnienie wspiera gotowy element. Powinno to być kontrolowane na rysunkach i w instrukcjach cięcia, a nie rozstrzygane na hali produkcyjnej.
„Drut ze stali nierdzewnej” nie jest pełną specyfikacją odporności na korozję. Dobór stopu może mieć znaczenie tam, gdzie tkanina styka się z mokrymi gazami spalinowymi, kondensatem, solami, kwasami lub chemią czyszczącą.
Należy określić medium, poziom wilgotności, punkt rosy oraz możliwy skład chemiczny skroplin. Jeśli drut może zostać odsłonięty przez dociętą krawędź lub uszkodzony obszar tkaniny, należy wziąć pod uwagę otaczające środowisko.
Nie należy zakładać, że drut odporny na korozję zmienia całą tkaninę z włókna szklanego w barierę chemiczną. Splot pozostaje przepuszczalny, chyba że zastosowano inną, odpowiednią warstwę uszczelniającą.
Warstwa nośna zapewnia wytrzymałość mechaniczną i stabilność. Warstwa gazoszczelna ogranicza wycieki. Temu samemu materiałowi nie należy przypisywać obu tych funkcji bez odpowiednich dowodów.
Tkanina z włókna szklanego zbrojona drutem może wspierać inną membranę w wielowarstwowym złączu dylatacyjnym, jednak wtopiony drut nie uszczelnia splotu. Jeśli złącze wymaga szczelności na gaz spalinowy lub innego określonego poziomu nieszczelności, należy określić materiał barierowy oraz metodę badania dla całkowicie zmontowanego złącza.
Sprawdź obszary najbardziej podatne na nieszczelności:
Zwiększanie zbrojenia nie może skompensować nieodpowiedniej bariery gazowej lub słabo uszczelnionego detalu mocowania.
Poduszka izolacyjna obniża temperaturę docierającą do zewnętrznych warstw taśmy i pomaga w wypełnieniu otwartej szczeliny przewodu wokół wykładziny przepływowej. W miejscach, gdzie poduszka wymaga dodatkowego wsparcia przed wibracjami, obsługą lub powtarzanymi cyklami termicznymi, można rozważyć zastosowanie pokrycia z włókna szklanego wzmocnionego drutem.
Projekt powinien określać:
Poduszka nie powinna utrudniać wymaganego ruchu ani być umieszczona w sposób, w który drut, szpilki lub siatka mogłyby uszkodzić elastyczną taśmę.
Kompensatory prostokątne koncentrują ruch i naprężenia wokół narożników. Tkanina wzmocniona może pomóc w podparciu konstrukcji, jednak konstrukcja narożnika pozostaje kluczowa.
Przeanalizować:
Dodanie pełnej, ciężkiej warstwy wzmocnionej może nie być najbardziej wydajnym rozwiązaniem, jeśli problem koncentruje się w narożniku lub obszarze zaciskania. Lokalne wzmocnienie może czasami rozwiązać problem obciążenia, zachowując jednocześnie elastyczność w aktywnej rozpiętości.
Wprowadzony drut wpływa na produkcję wyrobów włókienniczych. Przed zatwierdzeniem nowej konstrukcji do produkcji seryjnej należy przeprowadzić próby produkcyjne.
Sprawdzić:
Wystający drut może uszkodzić membranę uszczelniającą gaz lub zranić monterów. Dlatego odcięte krawędzie powinny być wykończone zgodnie z zatwierdzoną konstrukcją, a nie pozostawione bez obróbki.
Nici do szycia muszą być dobrane pod kątem odporności na temperaturę i obciążenia mechaniczne. Wzmocniona tkanina nie chroni szwu o niższych parametrach przed awarią termiczną lub zmęczeniową.
| Pozycja specyfikacji | Informacjado żądania |
|---|---|
| Konstrukcja z włókna szklanego | Identyfikacja przędzy ciągłej lub teksturyzowanej, splotu i tkaniny bazowej |
| Wzmocnienie drutem | Stop, średnica w razie potrzeby, umiejscowienie i kierunek wzmocnienia |
| Gramatura gotowego wyrobu | Wartość nominalna i tolerancja produkcyjna |
| Grubość | Wartość nominalna, tolerancja i metoda badania |
| Szerokość | Użyteczna szerokość rolki i naddatek krawędziowy |
| Obróbka powierzchniowa | Surowe, obrobione termicznie, traktowane wermikulitem lub inne określone wykończenie |
| Dane temperaturowe | Limity ciągłe i krótkoterminowe z warunkami ekspozycji |
| Dane mechaniczne | Wartości wytrzymałości na rozciąganie lub rozdarcia w obu kierunkach oraz odpowiednie metody badań |
| Wydajność w określonych warunkach | Zachowana wytrzymałość po odpowiedniej ekspozycji termicznej lub chemicznej w razie potrzeby |
| Wskazówki dotyczące wytwarzania | Zalecenia dotyczące cięcia, szycia, obróbki krawędzi i obsługi |
| Możliwość śledzenia | Kod materiału, identyfikacja partii i uzgodnione dokumenty kontrolne |
Należy odróżnić wartości typowe od gwarantowanych wartości minimalnych. Tam, gdzie warstwa ma istotne znaczenie konstrukcyjne, projektant powinien określić wymaganą wartość projektową i margines bezpieczeństwa zamiast polegać na opisie marketingowym.
| Stan projektu | Zalecanaocena |
|---|---|
| Zwykła tkanina sprawdziła się niezawodnie | Nie dodawaj wzmocnienia metalowego bez nowego wymagania lub udokumentowanego trybu awarii. |
| Tkanina zwisa lub ukształtuje się nieprawidłowo w pionie | Sprawdź kierunek wzmocnienia, rozstaw podpór, gramaturę tkaniny i zainstalowaną geometrię. |
| Powtarzające się wibracje niszczą tekstylia | Oceń tkaninę z włożonym drutem, ale sprawdź również kontakt z wykładziną, pulsację ciśnienia i szczegóły mocowania. |
| Wytrzymałość po ekspozycji na wysoką temperaturę ma kluczowe znaczenie | Poproś o dane dotyczące zachowanej wytrzymałości po reprezentatywnym uwarunkowaniu. |
| Bariera gazowa wymaga wsparcia | Użyj określonej warstwy wsporczej, określając jednocześnie osobno kwalifikowaną membranę uszczelniającą. |
| Uszkodzeniu ulega wyłącznie strefa zaciskania | Rozważ lokalne wzmocnienie mankietu lub kołnierza zamiast wzmacniania całego elastycznego odcinka. |
| Taśma musi składać się na małym promieniu | Porównaj wzmocnione i zwykłe prototypy pod kątem sztywności, grubości szwu i trwałości zmęczeniowej. |
| Silny strumień ścierny dociera do taśmy | Sprawdź wewnętrzną wykładzinę przepływową i prześwity przed poleganiem na mocniejszej tkaninie. |
Przed przejściem na włókno szklane wzmocnione drutem udokumentuj przyczynę awarii obecnej tkaniny.
Sprawdź pod kątem:
Różne wzorce uszkodzeń wymagają różnych działań korygujących. Nowa wzmocniona tkanina może pomóc tam, gdzie warstwie nośnej brakowało marginesu mechanicznego. Nie naprawi to niewspółosiowości, niedostatecznej długości roboczej, nadmiernego ruchu, ostrej krawędzi wykładziny lub niewłaściwego materiału bariery gazowej.
| Pozycja zapytania ofertowego | Informacje do podania |
|---|---|
| Zakres dostawy | Tkanina w rolce, wycięte panele, pokrowiec poduszki, pas wymienne lub kompletne złącze kompensacyjne |
| Funkcja warstwy | Warstwa wsporcza, tekstylium od strony gorącej, pokrycie poduszki izolacyjnej lub lokalne wzmocnienie |
| Temperatura | Temperatury procesu, projektowe, skokowe oraz oczekiwane temperatury warstw tkaniny |
| Medium | Skład gazu, wilgoć, kondensat, pył i cząstki ścierne |
| Ciśnienie | Warunki robocze, projektowe, podciśnienie, przejściowe i uderzeniowe |
| Przemieszczenie | Dane osiowe, poprzeczne, kątowe, skrętnie i wibracyjne wraz z cyklami |
| Geometria | Rozmiar okrągły lub prostokątny, szczelina montażowa, kołnierze i detale narożne |
| Wymóg wzmocnienia | Stop drutu, kierunek, wartości mechaniczne lub zatwierdzona próbka odniesienia |
| Specyfikacja tkaniny | Przędza, splot, obróbka, gramatura, grubość, szerokość i tolerancja |
| Wykonanie | Nici, szwy, łączenia, obróbka krawędzi i szczegóły mocowania |
| Dokumentacja | Karta katalogowa, wyniki badań po klimatyzacji, protokoły kontroli i zatwierdzenie próbki |
| Ilość | Prototyp, wymiana konserwacyjna lub zapotrzebowanie produkcyjne |
Nie. Wiele kompensatorów może wykorzystywać zwykłe warstwy nośne z włókna szklanego, jeśli materiały te spełniają wymagania dotyczące wytrzymałości, temperatury i pracy w warunkach przesunięć. Wzmocnienie drutem powinno odpowiadać określonym potrzebom mechanicznym.
Nie sam z siebie. Odporność na ciśnienie zależy od pełnej konstrukcji kompensatora, w tym od wszystkich warstw tkaniny, szwów, zacisków, geometrii i elementów nośnych.
Nie należy automatycznie zakładać, że jest ono gazoszczelne. Struktura tkana pozostaje przepuszczalna. Dla określonego poziomu szczelności i medium procesowego może być wymagana osobna, odpowiednia bariera.
Nie. Włókno szklane z wplecionym drutem to wzmocniony wyrob tkany. Siatka druciana to osobna warstwa metalowa stosowana do podtrzymania, ochrony lub wzmocnienia. Mogą być stosowane razem, ale nie są dla siebie bezpośrednimi zamiennikami.
Nie. Większa ilość drutu może zwiększyć wagę i sztywność oraz skomplikować szycie i wykończenie krawędzi. Poziom wzmocnienia powinien odpowiadać wymaganiom mechanicznym i geometrii ruchu.
Tak. Może być oceniana jako poszycie poduszki lub tkanina wspierająca, gdy wibracje, obsługa lub cykle termiczne uzasadniają wzmocnienie. Poduszka, siatka, warstwa wewnętrzna i elastyczny pas muszą być nadal zaprojektowane jako kompletny system.
Zażądaj odpowiednich wartości w obu kierunkach tkaniny, metod badawczych, statusu minimalnego lub typowego oraz zachowanych właściwości po reprezentatywnym kondycjonowaniu termicznym lub chemicznym, jeśli warunki te wpływają na warstwę nośną.
Tak. BSTFLEX może oceniać tkaniny w rolkach, prefabrykowane komponenty tekstylne, zamienne taśmy elastyczne oraz kompletne niestandardowe niemetalowe zespoły kompensatorów dylatacyjnych.
W przypadku materiałów w rolkach należy przesłać do firmy BSTFLEX wymaganą temperaturę, kierunek zbrojenia, strukturę tkaniny, grubości, szerokość, ilość oraz planowaną funkcję warstwy. Zapoznaj się z dostępnymiTkanina z włókna szklanego wzmocniona drutem jako punkt wyjścia.
W przypadku taśmy zamiennej lub kompletnego zespołu należy podać temperaturę procesu, skład gazu, ciśnienie, ruchy, wymiary kanału, szczegóły kołnierzy oraz zdjęcia lub rysunki istniejącej instalacji. BSTFLEX może ocenić wymagania za pomocą swojej oferty Niemetalowe kompensatory tkaninowe.
Inne powlekane, niepowlekane, krzemionkowe i wzmocnione opcje tekstylne można porównać w kategorii Tkaniny wysokotemperaturowe.
Skontaktuj się z BSTFLEX w celu doboru materiałów, przeglądu próbek i wsparcia przy wycenie. Określ, czy zapytanie dotyczy tkaniny w rolce, warstwy podtrzymującej, elementu poduszki izolacyjnej, taśmy zamiennej czy kompletnego złącza.
