Rolnicze węże hydrauliczne rzadko pracują w czystym, stacjonarnym środowisku. W ciągnikach, ładowarkach, kombajnach i maszynach zawieszanych węże mogą poruszać się w punktach przegubowych, przebiegać obok stalowych wsporników, zbierać kurz i resztki upraw oraz podlegać powtarzalnemu kontaktowi powierzchniowemu podczas długich cykli roboczych.
Tkany rękaw węża z polipropylenu to lekkie tekstylne pokrycie stosowane do ograniczenia bezpośredniego zużycia ściernego oraz uporządkowania przewodów hydraulicznych w tych strefach zużycia mechanicznego.W przypadku zakupów OEM i części zamiennych kluczowe pytania dotyczą tego, gdzie wąż ulega tarciu, w jaki sposób rękaw zostanie zainstalowany, jaki wymagany jest gotowy rozmiar oraz jak materiał zostanie dostarczony na linię montażową lub do sieci serwisowej.

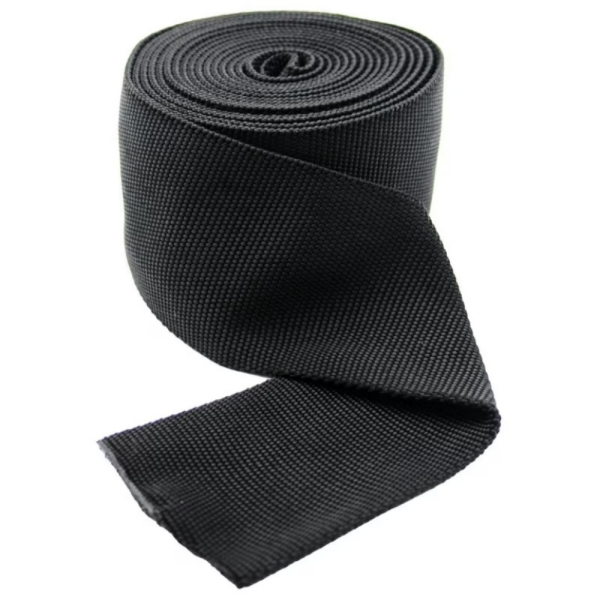

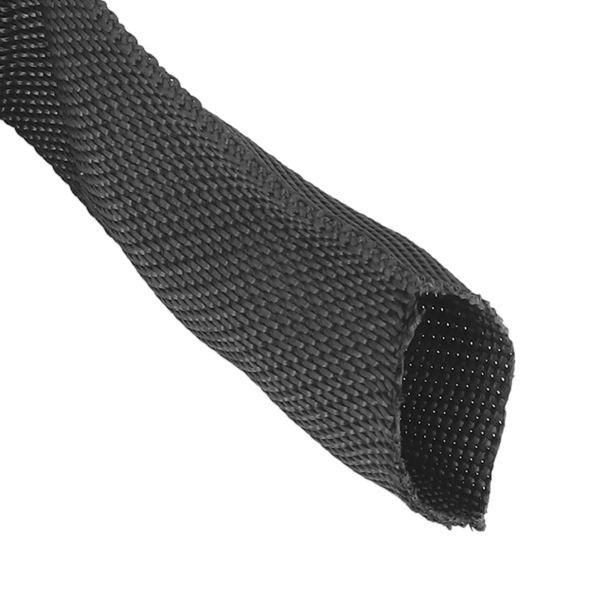

Produkt BSTFLEX Polipropylenowa osłona wężato tekstylna osłona tkana przeznaczona do węży hydraulicznych, przewodów pneumatycznych, kabli i rurek narażonych na zużycie mechaniczne. Niniejszy przewodnik skupia się w szczególności na zastosowaniach w maszynach rolniczych i oddziela tekstylne osłony polipropylenowe od spiralnych osłon węży.
Zacznij od maszyny, a nie od katalogu osłon. Zaznacz dokładny obszar, w którym wąż styka się z innym wężem, wspornikiem, ramą, osłoną, zaciskiem lub ruchomą strukturą. Następnie sprawdź, czy kontakt występuje stale, tylko przy pełnym kącie skrętu, podczas podnoszenia osprzętu, czy w innych warunkach roboczych.
Typowe rolnicze miejsca zużycia mogą obejmować prowadzenie przewodów wysięgnika ładowarki, obszary przegubowe ciągnika, przewody trzypunktowego układu zawieszenia, połączenia osprzętu przedniego i tylnego, obwody przyrządu żniwnego kombajnu, agregaty hydrauliczne oraz wiązki węży pomocniczych. Ta sama osłona nie pasuje automatycznie do każdego miejsca tylko dlatego, że we wszystkich zastosowano wąż hydrauliczny.
Tam, gdzie samo prowadzenie tworzy niedopuszczalną ostrą krawędź, punkt zgniecenia lub warunek zagięcia, należy rozwiązać ten problem przed poleganiem na zewnętrznej osłonie. Tkany ochraniacz powinien działać jako warstwa zużywająca się, a nie jako substytut prawidłowego prowadzenia i podparcia węża.
Użyj rzeczywistej średnicy zewnętrznej gotowego węża. Średnica nominalna i rozmiar kreskowy nie definiują wymiaru zewnętrznego, na który musi pasować osłona ochronna. W przypadku wiązki węży podaj ogólny profil wiązki w zamierzonym układzie prowadzenia.
| Wymiar zapytania ofertowego | Co powinien dostarczyć kupujący |
|---|---|
| Średnica zewnętrzna węża | Rzeczywista średnica zewnętrzna gotowego węża oraz, w stosownych przypadkach, jej tolerancja wymiarowa. |
| Maksymalny profil złączki | Największa tuleja zaciskowa, złączka lub łącznik, przez które rurkowy rękaw musi przejść podczas instalacji. |
| Odniesienie do rozmiaru osłony | Żądana średnica wewnętrzna, szerokość płaska lub zakres dopasowania dostawcy, z wyraźnie określoną metodą pomiaru. |
| Długość zabezpieczona | Sekcja, która musi pozostać osłonięta po instalacji, w tym położenie zacisków, złączek i ruchomych połączeń. |
| Profil wiązki | Wymiary gabarytowe i układ w przypadku, gdy kilka węży będzie dzielić jeden rękaw. |
Nie należy porównywać szerokości na płasko bezpośrednio z średnicą zewnętrzną węża tak, jakby były one tym samym wymiarem. Zapytaj dostawcę o zalecany zakres dopasowania dla oferowanej konstrukcji i zweryfikuj wybrany rozmiar na reprezentatywnym zespole.
Rurkowy rękaw tekstylny z polipropylenu zazwyczaj wymaga dostępu od końca. Jeśli zespół węża jest wsuwany w rękaw przed zamontowaniem złączek, korpus węża może decydować o głównym wymaganiu dotyczącym rozmiaru. Jeśli rękaw jest instalowany po montażu, największa złączka może stać się krytycznym wymiarem przejścia.
Omów kolejność montażu z osobą montującą węże. Rękaw nie może kolidować z zaciskaniem, próbami ciśnieniowymi, identyfikacją węża ani ostateczną inspekcją. Jeśli wymagany byłby znacznie większy rękaw tylko po to, aby przejść przez złączki, przetestuj kompletny zespół przed zatwierdzeniem rozmiaru.
W przypadku węży już zainstalowanych, do których nie ma dostępu od końca, rurkowy rękaw PP może nie być najlepszą konstrukcją. Użyj strona wyboru zabezpieczeń węży hydraulicznych aby porównać odpowiednie rozwiązanie demontowalne zamiast traktować rurkowy tkany rękaw jak produkt owijany.
Sprzęt rolniczy jest wysoce dynamiczny. Wąż może wyglądać na odpowiednio zabezpieczony, gdy maszyna jest zaparkowana, ale stykać się z ramą lub sąsiednim przewodem, gdy układ kierowniczy, wysięgnik, zaczep lub osprzęt osiągną inną pozycję.
Podczas zatwierdzonej oceny pierwszego egzemplarza lub oceny serwisowej należy sprawdzić chronioną trasę w zakresie zamierzonego ruchu maszyny. Zwróć szczególną uwagę na:
Osłona powinna znajdować się nad przeznaczoną do tego strefą zużycia, nie powodując nowych ograniczeń. Należy zachować wymagany przez producenta wężów promień gięcia oraz wymagania producenta sprzętu dotyczące układania i mocowania.
Tkana osłona polipropylenowa przeciw ścieraniu i zweryfikowany system powstrzymywania wybuchu hydraulicznego to nie ta sama kategoria produktów. Odporność na ścieranie może pomóc w ograniczeniu zużycia zewnętrznego, ale sama w sobie nie dowodzi powstrzymania pękniętego węża ani ochrony przed wysokociśnieniowym strumieniem z mikroprzepływu.
W przypadku typowych zastosowań rolniczych związanych ze ścieraniem należy określić osłonę tekstylną PP pod kątem dopasowania, odporności na zużycie, elastyczności, montażu i narażenia środowiskowego. Jeśli projekt wymaga powstrzymania wybuchu, ochrony przed wyciekiem punktowym lub ochrony personelu przed wtryskiem płynu, należy zażądać dowodów badania systemu specyficznych dla produktu i zastosować konstrukcję zatwierdzoną dla tego zadania.
Osłona nigdy nie może być używana do ukrywania uszkodzonego węża hydraulicznego lub przywracania go do eksploatacji. Należy postępować zgodnie z wymaganiami producenta maszyny i węża dotyczącymi kontroli i wymiany.
Polipropylen jest wybierany w wielu zastosowaniach przemysłowych ze względu na swoje korzystne właściwości w zakresie wilgoci i substancji chemicznych, jednak kompatybilność nadal musi zostać zweryfikowana pod kątem rzeczywistego środowiska. Sprzęt rolniczy może mieć kontakt z płynami hydraulicznymi, smarami, nawozami, środkami czyszczącymi, pestycydami, paliwami lub innymi substancjami, w zależności od maszyny i procesu.
Do oceny materiału należy zidentyfikować substancję, stężenie, temperaturę, czas trwania ekspozycji oraz to, czy kontakt ma charakter sporadycznego zachlapania, powtarzającego się zanieczyszczenia czy ciągłego zanurzenia. Nie należy zakładać, że ogólny opis polimeru zapewnia kompatybilność z każdym środkiem chemicznym stosowanym w rolnictwie.
Praca na zewnątrz może również wiązać się z działaniem światła słonecznego, cyklami temperaturowymi, błotem i powtarzanym myciem. Jeśli wymagana jest odporność na promieniowanie UV, warunki atmosferyczne lub określone badania środowiskowe, należy uwzględnić ten wymóg w zapytaniu ofertowym (RFQ) i zażądać danych potwierdzających dla wycenianej konstrukcji osłony.
Producenci sprzętu rolniczego (OEM), serwisy wężów hydraulicznych i dystrybutori części zamiennych mogą potrzebować tej samej osłony tekstylnej w różnych formach dostawy. Format należy omówić na etapie wyceny, zamiast zakładać, że każda osłona jest dostarczana w ten sam sposób.
| Format dostawy | Punkty zakupowe do potwierdzenia |
|---|---|
| Dostawa w rolkach | Długość rolki, wymóg ciągłej długości, wszelkie dopuszczalne łączenia, etykietowanie, metoda cięcia i pakowanie. |
| Elementy docinane na wymiar | Długość gotowego elementu, tolerancja, stan obciętej krawędzi, sztuki w opakowaniu i identyfikacja numeru części. |
| Zestawy montażowe OEM | Wiele rozmiarów lub długości zapakowanych dla konkretnej maszyny lub zespołu; przed złożeniem zamówienia należy potwierdzić wykonalność, etykiety i kolejność pakowania. |
Dostawa w rolkach może być odpowiednia dla serwisów wężów, które docinają materiał na miejscu dla wielu numerów części. Elementy docinane na wymiar mogą ograniczyć lokalną obsługę w przypadku stabilnych zespołów OEM. Porównaj oferty pod kątem materiału użytkowego, cięcia, identyfikacji, pakowania i robocizny montażowej – nie tylko pod kątem ceny za metr.
Kilka czarnych osłon tekstylnych może wyglądać prawie identycznie w magazynie lub na stole montażowym. W przypadku programów powtarzalnych należy zapisać zatwierdzony rozmiar i konstrukcję pod uzgodnionym numerem części. Jeśli wymagany jest nadruk lub specjalne etykietowanie, należy potwierdzić tę możliwość dla konkretnego produktu przed uwzględnieniem jej w specyfikacji produkcyjnej.
Rysunek zakupowy lub specyfikacja powinny określać co najmniej materiał, odniesienie do rozmiaru osłony, długość gotowego wyrobu lub format rolki, kolor, opakowanie i poziom rewizji. Jeśli dostawca zmieni konstrukcję przędzy, strukturę tekstylną lub inną kontrolowaną cechę, należy ustalić, czy wymagane jest zatwierdzenie nowej próbki.
Przydatne zatwierdzenie próbki powinno odpowiadać na coś więcej niż tylko pytanie „czy pasuje to na wąż?”. Należy sprawdzić cały zespół i odnotować:
Jeśli sprzęt ma kilka obwodów hydraulicznych o różnych rozmiarach wężów, nie należy zakładać, że jeden rozmiar osłony może być stosowany wszędzie. Standaryzacja numerów części może zmniejszyć złożoność, ale dopiero po sprawdzeniu każdego planowanego zespołu.
Nie. Ten produkt to tekstylna osłona rurkowa. Osłona spiralna wykorzystuje nawinięty profil z tworzywa sztucznego i ma inną metodę montażu, strukturę oraz specyfikację zakupową. Podczas wyboru lub wyceny ochrony węża należy rozdzielać te dwie grupy produktów.
Można ją rozważyć w przypadku odpowiednich wiązek, ale należy zmierzyć profil całej wiązki i potwierdzić, że grupowanie jest odpowiednie pod kątem ruchu i konserwacji. Jedna osłona zewnętrzna nie zapewnia oddzielenia poszczególnych wężów wewnątrz wiązki.
Należy podać średnicę zewnętrzną węża (OD), rozmiar złączki, długość chronioną, typ maszyny, zdjęcie lub rysunek układu, miejsce zużycia, ruch roboczy, oczekiwane płyny lub chemikalia, ilość oraz preferowany format dostawy.
Nie należy zakładać tego na podstawie funkcji materiałowej lub odporności na ścieranie. Zadania związane z wtryskiem płynów i utrzymaniem ciśnienia rozruchu wymagają oddzielnych, specyficznych dla produktu testów systemu w określonych warunkach.
Dla BSTFLEX polipropylenowej osłony ochronnej węża, podaj średnicę zewnętrzną węża, maksymalny profil złączki, wymaganą długość ochrony, typ maszyny lub sprzętu, warunki zużycia oraz preferowany format dostawy w rolkach lub jako gotowe docięte odcinki.
Dołącz ilość próbek, wielkość produkcji, kolor, oznaczenie, opakowanie oraz wszelką wymaganą dokumentację testową. BSTFLEX może przeanalizować niestandardowe wymiary i wymagania produkcyjne za pośrednictwem swojego Usługi produkcyjne OEM i niestandardowe.
Skontaktuj się z BSTFLEX, przesyłając rysunek węża hydraulicznego, zdjęcie sprzętu lub specyfikację zakupową. W przypadku innych potrzeb w zakresie ochrony przed ścieraniem, modernizacji, ochrony termicznej lub mechanicznej zapoznaj się z pełną ofertą osłon do węży hydraulicznych.
