Oplot węża z włókna szklanego może wydawać się prosty w wycenie: wybierz średnicę, wybierz długość i nasuń go na wąż. Jednak w produkcji geometria oplotu ma znaczenie. Wraz z rozszerzaniem się oplotu rurowego, aby przejść przez większy wąż, kolanko lub złączkę, jego długość montażowa i powierzchnia pokrycia mogą się zmieniać.
W przypadku zakupu OEM oplot z włókna szklanego należy zatem określić na podstawie wykończenia i zakresu montażu, a nie wyłącznie na podstawie średnicy nominalnej.Przed przekazaniem wstępnie pociętych elementów do produkcji należy również uzgodnić metodę cięcia i obróbkę końcówek.
BSTFLEXRękaw z oplotem z włókna szklanegoPrzeznaczony jest do ochrony przed ścieraniem mechanicznym i zapewnia podstawowe zabezpieczenie termiczne wokół węży, rur i przewodów. Niniejszy poradnik koncentruje się na trzech praktycznych kwestiach zakupowych: o ile oplot musi się rozciągnąć, jaka jest wymagana długość instalacji oraz jak kontrolować odcięte końce.
Oplot rurowy powstaje z włókien krzyżujących się pod kątem. Po nałożeniu rękawa na większą średnicę oplot rozszerza się promieniowo, a kąt przędzy ulega zmianie. Pozwala to rękawowi dopasować się do zagięć i nieregularnych odcinków, ale może również skrócić rękaw w kierunku osiowym.
Wartość skrócenia nie jest jednoznaczna i procentowa. Zależy ona od konkretnej konstrukcji oplotu, średnicy po odprężeniu, średnicy węża, profilu złączki oraz tego, jak blisko granicy rozciągliwości używana jest tuleja. Z tego powodu nie należy automatycznie zakładać, że długość po odcięciu jest równa końcowej długości chronionej węża.
W przypadku powtarzających się zespołów OEM, przetestuj proponowaną tuleję na rzeczywistym wężu lub reprezentatywnym mocowaniu. Zanotuj zarówno długość cięcia po odcięciu, jak i zakres pokrycia po zamontowaniu tulei w zatwierdzonym zespole.
Zacznij od średnicy zewnętrznej gotowego węża, ale nie poprzestawaj na niej. Jeśli tuleja będzie montowana po zamontowaniu złączek, największa złączka, tuleja, łącznik lub element przejściowy na drodze instalacji może określić minimalne użyteczne rozszerzenie.
| Wymiar do zapisu | Dlaczego to ma znaczenie |
|---|---|
| Średnica zewnętrzna węża | Definiuje normalną średnicę zainstalowaną wzdłuż korpusu węża. |
| Maksymalny wymiar zewnętrzny dopasowania | Określa, czy tuleja może przejść przez największy element podczas instalacji. |
| Nominalna średnica wewnętrzna tulei | Podaje początkowy rozmiar warkocza w określonym stanie. |
| Zalecany zakres dopasowania lub rozszerzenia | Pokazuje zakres, w jakim dostawca spodziewa się, że oplot będzie używany bez nadmiernego otwierania. |
| Wymagany zasięg instalacji | Definiuje rzeczywistą sekcję węża, która musi pozostać chroniona po rozszerzeniu i ostatecznym ustawieniu. |
Rękaw może być fizycznie przystosowany do przejścia przez duży element, ale nadal stanowić nieodpowiedni wybór produkcyjny, jeśli musi pracować w pobliżu maksymalnego rozszerzenia na całej długości węża. Nadmierne rozszerzenie może spowodować rozwarcie oplotu, zmniejszenie pokrycia tekstylnego i zwiększenie różnicy między długością po rozłożeniu a długością po zamontowaniu.
Wymagane są dwie kontrole. Pierwsza to luz montażowy: czy tuleja może się rozszerzyć na tyle, aby przejść przez największe przyłącze? Druga to dopasowanie robocze: czy po montażu tuleja przylega prawidłowo do korpusu węża, bez nadmiernego luzu i nadmiernego rozwarcia oplotu?
Gdy złączka jest znacznie większa niż wąż, pojedynczy nominalny rozmiar tulei może nie zapewnić optymalnej równowagi. Przed zatwierdzeniem rozmiaru należy ocenić rzeczywisty montaż. Jeśli potrzebna jest inna konstrukcja instalacji, należy użyćstrona wyboru zabezpieczenia węża hydraulicznegoporównać inne opcje, zamiast narzucać zespołowi nieodpowiedni oplot.
W przypadku wstępnie przyciętych części OEM rysunek powinien rozróżniać:
Wartości te mogą się różnić. Jeśli montaż wymaga znacznego rozszerzenia tulei, luźny element może wymagać więcej miejsca niż wynosi ostateczne zapotrzebowanie na pokrycie.
Nie należy stosować ogólnego limitu procentowego, chyba że został on zatwierdzony dla konkretnej konstrukcji tulei i rozmiaru węża. Bardziej wiarygodną metodą jest dopasowanie próbki, zmierzenie wyniku i zapisanie zatwierdzonej długości cięcia dla danego numeru części.
Oplot, który wygląda na gęsty na prostym wężu, może otwierać się inaczej na zakrętach lub większych odcinkach. Sprawdź końcowy montaż w miejscach, które mają największe znaczenie: zakrętach, przejściach między wężem a złączką, zaciskach i znanych punktach zużycia.
W celu kontroli wizualnej i zakupowej należy uzgodnić, co oznacza akceptowalne pokrycie dla danego produktu. Jeśli zastosowanie wymaga określonej gęstości splotu, pokrycia powierzchni lub wyglądu zakładki, należy to zdefiniować za pomocą zatwierdzonej próbki lub mierzalnej specyfikacji, zamiast polegać na terminach takich jak „ciasny splot” czy „wytrzymały”.
Tuleja nie powinna być dobierana tak ciasno, aby jej montaż nie uszkodził osłony węża ani nie odkształcił oplotu ochronnego. Nie powinna być również tak luźna, aby nie przesuwała się poza docelową strefę zużycia.

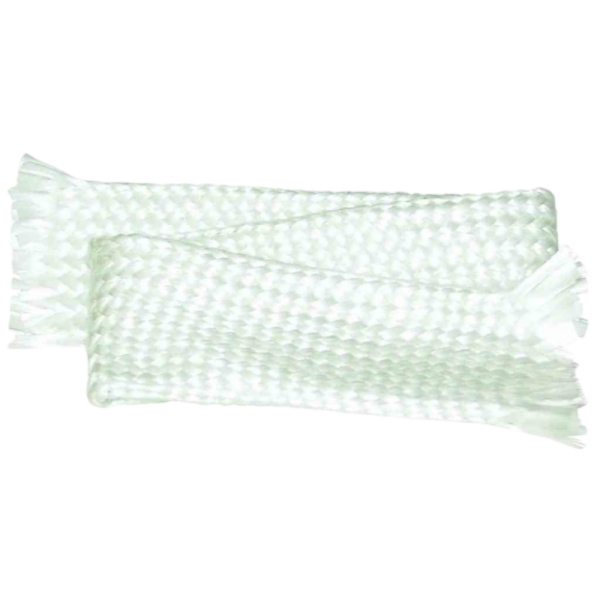

Zwykły oplot z włókna szklanego może strzępić się podczas cięcia. Stopień strzępienia zależy od przędzy, konstrukcji oplotu, obróbki powierzchni oraz metody cięcia. W przypadku produkcji powtórnej należy określić sposób cięcia i obróbki końcówek przez dostawcę przed zatwierdzeniem pierwszej partii.
Nie zakładaj, że gorący nóż używany do termoplastycznych oplotów uszczelniających uszczelni zwykłe włókno szklane w ten sam sposób. Włókno szklane nie jest materiałem termoplastycznym do produkcji osłon. Prawidłowa metoda kontroli końcówek musi być zgodna z rzeczywistą dostarczoną konstrukcją.
W zależności od specyfikacji produktu i metody montażu, kontrola odciętych końcówek może obejmować zatwierdzone tymczasowe owinięcie podczas transportu, kompatybilną taśmę wykończeniową, zacisk mechaniczny, określony spoiwo lub powłokę albo inną zatwierdzoną metodę zakończenia. Wybrana obróbka nie może powodować niezatwierdzonych problemów termicznych, chemicznych ani instalacyjnych.
W przypadku zamówienia włókna szklanego powlekanego lub poddanego obróbce, należy potwierdzić, jak powłoka wpływa na cięcie, elastyczność, odporność na ścieranie i wykończenie końców. Nie należy przenosić metody cięcia z włókna niepowlekanego na powlekane bez weryfikacji.
| Wymagania dotyczące kawałków ciętych | Co należy uzgodnić przed produkcją |
|---|---|
| Długość gotowego elementu | Nominalna długość cięcia, tolerancja i warunki pomiaru. |
| Wygląd końcowy | Maksymalnie dopuszczalne luźne włókna lub strzępienie się materiału po uzgodnionym procesie cięcia. |
| Leczenie końcowe | Niezależnie od tego, czy część jest dostarczana w stanie surowym, zabezpieczona tymczasowo, pokryta powłoką, zaklejona taśmą lub wykończona w inny sposób. |
| Opakowanie | Ilość sztuk w worku lub kartonie, etykietowanie numerem części i zabezpieczenie końcówek przed uszkodzeniem w czasie transportu. |
| Zatwierdzenie pierwszego artykułu | Dopasowanie, pokrycie instalacji i stan końcowy sprawdzane są na rzeczywistym zestawie przed rozpoczęciem produkcji masowej. |
Dostawa w rolkach może być odpowiednia, gdy monter węży tnie kilka odcinków na miejscu. W takim przypadku należy określić długość rolki, czy ma być ciągła, sposób postępowania z ewentualnymi połączeniami oraz metodę cięcia zatwierdzoną w miejscu montażu.

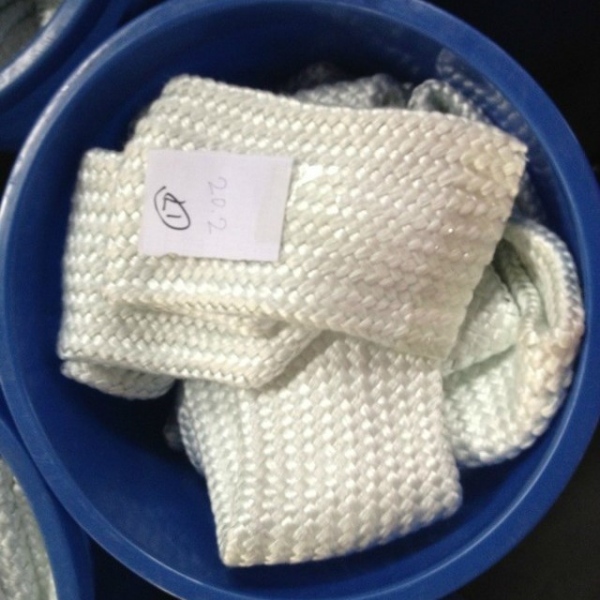

Wstępnie przycięte elementy mogą zmniejszyć nakład pracy związany z cięciem i poprawić powtarzalność dla ustalonych numerów części montażowych. Wymagają one jednak ściślejszej kontroli tolerancji długości, stanu końcówek, etykietowania i pakowania. W przypadku programu węży wieloskładowych, identyfikacja numeru części może być ważniejsza niż sama nominalna średnica tulei.
BSTFLEX obsługuje dostawy w odcinkach ciągłych i ciętych na wymiarRękaw z oplotem z włókna szklanego. Potwierdź wymaganą średnicę, długość elementu, całkowitą ilość i format opakowania w ofercie.
Włókno szklane jest niepalne, ale sam ten fakt nie czyni każdego niepowlekanego oplotu z włókna szklanego kompletnym systemem ochrony przeciwpożarowej. Produkt p195 został zaprojektowany z myślą o ochronie przed ścieraniem i podstawowym buforowaniu termicznym. Nie należy go stosować jako zamiennika sprawdzonej osłony przeciwpożarowej w przypadku, gdy wymagany jest bezpośredni kontakt z płomieniem, ogniem płynnym lub wysoką intensywnością temperatury.
W przypadku przewodów hydraulicznych wymagających specjalnego rękawa ognioodpornego z powłoką silikonową należy zapoznać się zrękaw przeciwpożarowy węża hydraulicznegoOddzielnie. Zachowaj dowody wydajności i docelowe słowa kluczowe dla obu rodzin produktów.
Aby proces pobierania próbek i wyceny przebiegał sprawnie, należy zapewnić:
W przypadku wątpliwości co do dopasowania, należy przesłać rysunek węża lub reprezentatywną próbkę. Kontrola montażu pierwszego egzemplarza jest bardziej wiarygodna niż wybór wyłącznie na podstawie nominalnej średnicy tulei.
BSTFLEX wspiera przegląd aplikacji, opracowywanie próbek i specyfikacje zamówień powtarzalnych za pośrednictwemUsługi OEM i produkcji niestandardowej. Zapisz zatwierdzony rozmiar rękawa, długość cięcia, zainstalowany zakres i stan zakończenia, aby w przyszłości można było składać zamówienia zgodnie z tą samą specyfikacją zakupu.
Może. Rozszerzalność promieniowa zmienia geometrię oplotu i może zmniejszyć długość po zainstalowaniu. Rzeczywista zmiana zależy od konstrukcji tulei i średnicy, na której jest instalowana. Sprawdź długość cięcia na rzeczywistym montażu, zamiast stosować uniwersalny procent skurczu.
Oba wymiary mają znaczenie. Średnica zewnętrzna węża określa standardowe dopasowanie, natomiast największa średnica łącznika lub tulei określa wymagany przepust, gdy tuleja jest instalowana od końca.
Nie zakładaj tego z góry. Do łączenia termoplastycznych oplotów powszechnie używa się gorących noży, ale zwykłe włókno szklane nie zachowuje się jak materiał termoplastyczny. Użyj metody cięcia i kontroli końców zatwierdzonej dla rzeczywistej konstrukcji z włókna szklanego.
Na stronie produktu BSTFLEX dostępne są odcinki ciągłe i cięte na wymiar jako opcje dostawy. W przypadku zamówień na odcinki cięte na wymiar, przed zatwierdzeniem produkcji należy określić tolerancję długości, stan końcowy, identyfikację i opakowanie.
Dla BSTFLEXRękaw z oplotem z włókna szklanego, prześlij średnicę zewnętrzną węża, maksymalny rozmiar przyłącza, wymagane pokrycie instalacji, wymagania dotyczące ciętych kawałków lub rolek, ilość i warunki pracy.
Skontaktuj się z BSTFLEX, podając swój rysunek, próbkę lub specyfikację zakupu. Jeżeli zastosowanie obejmuje ścieranie, dostęp do modernizacji, narażenie na płomienie lub ochronę mechaniczną, należy zastosowaćstrona wyboru zabezpieczenia węża hydraulicznegoaby porównać odpowiednie konstrukcje przed złożeniem zamówienia.
