Tekstylne złącza kompensacyjne taśmowe a kołnierzowe: wybór profilu połączenia

Paskowe i kołnierzowe tekstylne złącza kompensacyjne stosują różne metody łączenia elementu elastycznego z przemysłowymi kanałami wentylacyjnymi. Różnica wpływa na coś więcej niż tylko wygląd. Profil połączenia może wpływać na dostępny ruch, przestrzeń instalacyjną, konstrukcję ramową, układ wyściółki, prace wymienne oraz sposób, w jaki elastyczny pas jest zaciskany lub przykręcany do sąsiedniego kanału.

Żadna z konfiguracji nie jest automatycznie lepsza. Odpowiedni projekt zależy od istniejącego interfejsu kanału, wymagań dotyczących ruchu, temperatury, ciśnienia, medium procesowego, warunków cząstek stałych i dostępu dostępnego do instalacji.

BSTFLEX produkuje niestandardowe niemetalowe tekstylne złącza kompensacyjnedo okrągłych, prostokątnych i specjalnych przemysłowych systemów przewodów wentylacyjnych. Ten przewodnik wyjaśnia praktyczne różnice między konfiguracjami taśmowymi i kołnierzowymi oraz informacje, które kupujący powinni podać przed wybraniem jednego z tych projektów.

Szybkie porównanie: typ paskowy czy kołnierzowy

Ta tabela jest przeglądem wyboru, a nie uniwersalną zasadą projektową. Ostateczna geometria i wydajność muszą zostać określone na podstawie rzeczywistych warunków projektu.

Czym jest taśmowa kompensacja tkaninowa?

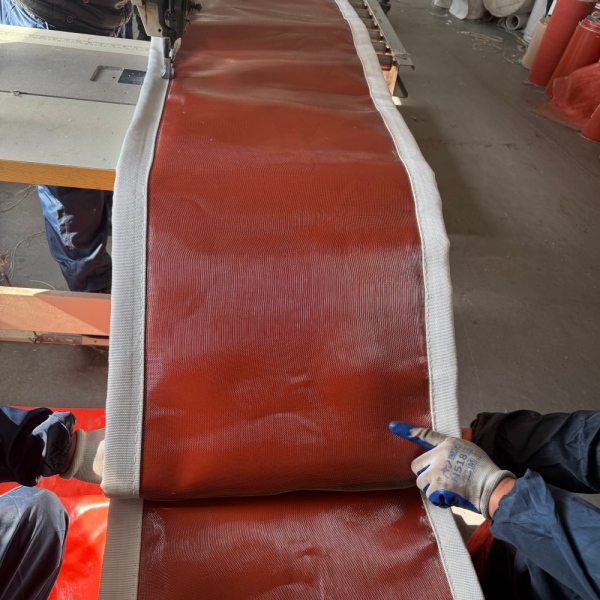

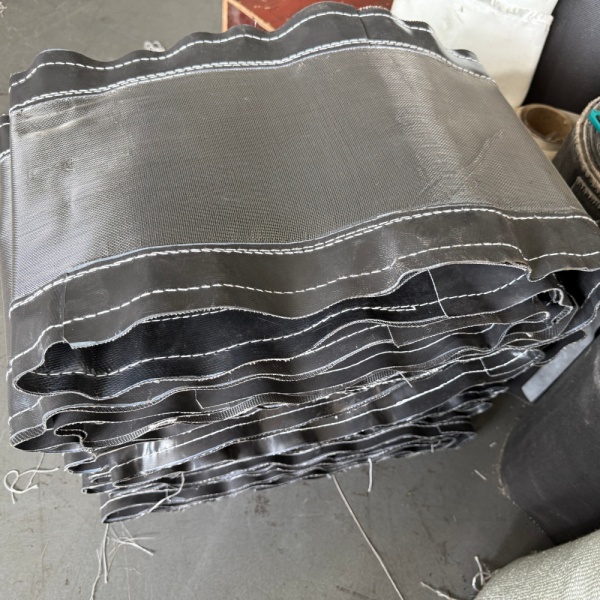

W taśmowe złącze kompensacyjne z tkaniny, element elastyczny jest zazwyczaj produkowany jako płaska taśma i mocowany wokół specjalnie zaprojektowanych metalowych ram. Listwy zaciskowe, elementy złączne lub inna zatwierdzona metoda mocowania utrzymują taśmę na ramie.

Elastyczna taśma rozciąga się w przestrzeni między obszarami mocowania i odkształca się, gdy sąsiednie kanały poruszają się względem siebie.

Układ taśmowy może być stosowany z:

• Okrągłymi przewodami
• Prostokątnymi przewodami
• Kwadratowymi kanałami
• Dużymi przemysłowymi układami wyciągowymi
• Kanałami gorącego powietrza
• Systemy spalinowe
• Przyłącza wlotowe i wylotowe wentylatora

Jego główną zaletą nie jest po prostu to, że tkanina jest płaska. Oddzielna rama mocująca daje projektantowi kompensatora elastyczność w ustalaniu pozycji taśmy, dostępnej strefy ruchu oraz odległości od gazu procesowego.

Dlaczego odsuńcie ramy ma znaczenie

W kanałach wysokotemperaturowych umieszczenie elastycznego elementu z dala od bezpośredniego przepływu gazu może być przydatne. Rama typu taśmowego może stworzyć odstęp (odsunięcie) między ścieżką gazu a elastyczną taśmą.

Ta przestrzeń może pomieścić elementy takie jak:

• Wewnętrzne kierownice przepływu
• Izolacja termiczna
• Poduszki izolacyjne
• Bariery przed gromadzeniem się osadów
• Ochrona strony gorącej

Samo odsunięcie nie gwarantuje ochrony przed temperaturą. Temperatura gazu, geometria kierownicy, konstrukcja izolacji i materiały taśmy wciąż muszą zostać przeanalizowane razem.

W przypadku wymagających zastosowań termicznych zobacz nasz przewodnik po wysokotemperaturowych kompensatach tkaninowych.

Czym jest kołnierzowy kompensator tkaninowy?

W kołnierzowym kompensatorze tkaninowymelastyczny element zawiera krawędzie lub ramiona w kształcie kołnierza, które tworzą część połączenia z przylegającym kanałem lub konstrukcją wsporczą.

Niektórzy producenci określają niektóre wersje jako:

• Typ kołnierzowy
• Typ U
• Typ zintegrowane kołnierze

Terminy te są powiązane, ale nie należy ich automatycznie traktować jako identycznych u każdego producenta. Rysunek projektowy powinien definiować rzeczywistą geometrię zamiast polegać wyłącznie na nazwie konfiguracji.

Konfiguracja kołnierzowa może być przydatna, gdy istniejący system jest już zaprojektowany pod kątem połączenia kołnierz-kołnierz lub gdy dostępna przestrzeń montażowa nie jest odpowiednia dla dużej zewnętrznej ramy taśmowej.

Nie wybieraj wyłącznie na podstawie dostępnej przestrzeni

Pokusa wyboru konstrukcji kołnierzowej za każdym razem, gdy szczelina montażowa jest krótka, może być silna. Takie podejście może być mylące.

Wymagana elastyczna geometria musi nadal uwzględniać:

• Ściskanie osiowe
• Rozciąganie osiowe
• Ruch poprzeczny
• Ruch kątowy
• Ruch złożony
• Odkształcenie związane z ciśnieniem
• Powtarzalne cykle termiczne

Kompaktowe połączenie, które nie zapewnia wystarczającej ilości elastycznego materiału dla wymaganego ruchu, nie staje się lepsze tylko dlatego, że mieści się między istniejącymi kołnierzami.

Typ taśmy nie oznacza samej taśmy

Złącze taśmowe może być dostarczane w różnych zakresach.

W zależności od projektu, zamawiana dostawa może obejmować:

• Tylko elastyczną taśmę
• Elastyczny pas z elementami izolacyjnymi
• Pas z barierą akumulacyjną
• Pas z wyłożeniem wewnętrznym
• Kompletna rama metalowa i elastyczny zespół
• Wstępnie zmontowana jednostka złącza kompensacyjnego

To rozróżnienie jest szczególnie ważne w przypadku projektów wymiany.

Jeśli istniejące ramy metalowe pozostają odpowiednie, klient może potrzebować wyłącznie wymiany elastycznego pasa. Jeśli ramy, wyłożenia lub powierzchnie mocowania są uszkodzone, wymiana samej tkaniny może nie przywrócić zamierzonej geometrii lub wydajności.

W przypadku istniejącej instalacji skorzystaj z naszego poradnika pomiaru tkaninowych złączy kompensacyjnych na wymianę przed przygotowaniem zapytania ofertowego (RFQ).

Typ kołnierzowy nie oznacza standardowego kołnierza

Określenie „złącze kompensacyjne kołnierzowe” nie powinno być interpretowane w taki sposób, że każde złącze wykorzystuje standardowy kołnierz rurociągowy.

Przemysłowe tkaninowe złącza kompensacyjne są często podłączane do dużych przewodów o konstrukcji spawanej lub montowanej. Ich połączenie może być prostokątne, okrągłe, kwadratowe lub dostosowane do konkretnego projektu.

Rysunek powinien określać:

• Wymiary otworu przewodu
• Szerokość kołnierza
• Grubość kołnierza, jeśli dotyczy
• Średnicę otworu
• Rozstaw otworów na śruby
• Konstrukcję narożnika
• Odległość połączenia
• Wymiary elastycznego profilu

W przypadku dużych systemów prostokątnych profil narożnika i zachowanie długiego boku zasługują na szczególną uwagę. Zobacz prostokątne tkaninowe złącza kompensacyjne do kanałów przemysłowych, aby uzyskać dodatkowe wskazówki dotyczące wymiarów.

Ruch ma zazwyczaj większe znaczenie niż nazwa konfiguracji

Kupujący nie powinien określać wyłącznie:

„Wymagany typ pasa”

lub:

„Wymagany typ kołnierzowy”.

Producent potrzebuje również rzeczywistych wymagań dotyczących ruchu.

Profil elastyczny należy zaprojektować w oparciu o ten zakres ruchu. Same nazwy konfiguracji nie określają zdolności do ruchu.

Temperatura może wpłynąć na zmianę preferowanej architektury

Wysoka temperatura gazu może sprawić, że relacja między elastyczną taśmą a strumieniem gazu będzie szczególnie ważna.

Konstrukcja taśmowa może zapewnić miejsce na:

• Odsuw od bezpośredniego przepływu gazu
• Izolację wewnętrzną
• Tekstylia wysokotemperaturowe
• Kierownice przepływu
• Elementy kontroli gromadzenia się osadów

Dzięki temu układy taśmowe sprawdzają się w wielu systemach przewodów wysokotemperaturowych.

Błędny byłby jednak wniosek, że każde wysokotemperaturowe złącze kompensacyjne musi być typu taśmowego. Odpowiednio zaprojektowana konstrukcja kołnierzowa również może być odpowiednia, jeśli jej materiały, profil i ochrona termiczna odpowiadają warunkom pracy.

Odpowiedni pakiet materiałów może łączyć włókno szklane, włókno szklane powlekane, materiały na bazie PTFE, tekstylia krzemionkowe i izolację. Zobacz nasz przewodnik po materiałach na tkaninowe złącza kompensacyjne, aby dowiedzieć się o roli każdej warstwy.

Pył i ścieranie mogą przemawiać za zabezpieczoną lokalizacją taśmy

Gaz zawierający pył nie determinuje automatycznie konstrukcji taśmowej lub kołnierzowej, ale może wpływać na architekturę wokół elementu elastycznego.

Tam, gdzie cząstki mogą uderzać bezpośrednio w taśmę, system może wymagać kierownicy przepływu. Tam, gdzie ciał stałe mogą wniknąć w wnękę złącza i ograniczyć ruch, można również rozważyć barierę przeciw gromadzeniu się zanieczyszczeń.

Te elementy pełnią różne funkcje.

Kierownica przepływu: chroni element elastyczny przed bezpośrednim przepływem gazu i uderzeniami cząstek stałych.

Bariera przeciw gromadzeniu się zanieczyszczeń: pomaga ograniczyć przedostawanie się lub gromadzenie ciał stałych wewnątrz wnęki złącza kompensacyjnego.

Projektant musi nadal zapewnić wystarczający luz dla pełnego, określonego ruchu.

Należy uwzględnić ciśnienie dodatnie i ujemne

Element elastyczny zmienia kształt pod wpływem ciśnienia. Jest to szczególnie ważne w dużych tkaninowych złączach kompensacyjnych.

Pod wpływem podciśnienia taśma może być wciągana do wnętrza przewodu. Pod wpływem nadciśnienia element elastyczny jest obciążany w przeciwnym kierunku.

Porównując konstrukcję taśmową i kołnierzową, należy podać:

• Normalne ciśnienie robocze
• Ciśnienie projektowe
• Znak dodatni lub ujemny
• Jednostki ciśnienia
• Znane pulsacje ciśnienia

Jeśli złącze kompensacyjne znajduje się blisko wentylatora lub przepustnicy, należy również zidentyfikować powtarzające się wahania ciśnienia.

Typ taśmowy może uprościć przyszłą wymianę taśmy

Jednym z powodów, dla których konstrukcja taśmowa może być atrakcyjna w zastosowaniach konserwacyjnych, jest to, że elastyczna taśma może być wymieniana niezależnie od zachowanych metalowych ram.

Jest to zaleta tylko wtedy, gdy:

• Ramy pozostają odpowiednie pod względem konstrukcyjnym
• Powierzchnie mocowania pozostają użyteczne
• Wykładzina pozostaje prawidłowo usytuowana
• Oryginalna geometria pozostaje odpowiednia
• Warunki pracy nie uległy zmianie poza pierwotną specyfikację

Uszkodzona taśmowa powinna zatem skłonić do inspekcji całego zespołu przed złożeniem ponownego zamówienia.

Zobacz przyczyny awarii tkaninowych kompensatorów dylatacyjnych, inspekcja i zapobieganie gdy istniejący kompensator uległ rozerwaniu, przegrzaniu, przeciekowi lub wielokrotnemu uszkodzeniu.

Taśma otwarta lub taśma zamknięta to osobna decyzja

Profil połączenia i forma dostawy są powiązane, ale nie stanowią tego samego zagadnienia.

Tkaninowy element taśmowy może potencjalnie być dostarczony jako:

• Taśma zamknięta lub bezkońcowa
• Taśma otwarta przygotowana do zatwierdzonego zamknięcia na miejscu montażu
• Część kompletnego, wstępnie zmontowanego kompensatora dylatacyjnego

Prawidłowy wybór zależy od dostępu podczas instalacji i zatwierdzonej metody łączenia.

Na przykład taśma bezkońcowa może być trudna do zamontowania wokół istniejącego kanału, gdy żadnego końca nie można odłączyć. Taśma otwarta może rozwiązać problem dostępu, ale jej zamknięcie na miejscu montażu musi być kompatybilne z wybraną konstrukcją.

Temat ten należy określić niezależnie od wyboru pomiędzy profilami taśmowymi a kołnierzowymi.

Co z tkaninowymi kompensatorami dylatacyjnymi typu kombinowanego?

Niektóre systemy tkaninowych kompensatorów dylatacyjnych łączą cechy konfiguracji taśmowych i kołnierzowych.

Konstrukcja kombinowana może być przydatna, gdy dwa interfejsy kanałów są różne lub gdy geometria projektu wymaga różnych profili mocowania po przeciwnych stronach elementu elastycznego.

Nie należy zakładać, że konfiguracja kombinowana jest uniwersalnym rozwiązaniem dla trudnych instalacji. Producent nadal potrzebuje tych samych danych inżynieryjnych: wymiarów, przemieszczeń, temperatury, ciśnienia, medium i geometrii montażu.

Nowa instalacja a projekt wymiany

Dla nowego systemu kanałów

Konfigurację kompensatora dylatacyjnego można skoordynować z konstrukcją kanału przed produkcją. Pozwala to projektantowi ocenić:

• Wymagane cofnięcie ramy
• Dostępną przestrzeń czołową
• Rozmieszczenie wykładziny
• Szerokość elastycznej taśmy
• Dostęp do montażu
• Przyszłą wymianę taśmy

W tej sytuacji wybór typu taśmowego lub kołnierzowego może być częścią pierwotnego projektu systemu.

W przypadku wymiany

Istniejący interfejs może silnie wpływać na profil zamiennika.

Przed zmianą typu z kołnierzowego na taśmowy lub z taśmowego na kołnierzowy należy ocenić, czy modyfikacja wpływa na:

• Całkowite wymiary po zainstalowaniu
• Wymagane przemieszczenie
• Geometria metalowej ramy
• Istniejąca wykładzina
• Obciążenia podpór kanału
• Dostęp konserwacyjny
• Zakres produkcji na miejscu budowy

Projekt wymiany nie powinien zmieniać konfiguracji tylko dlatego, że jeden projekt wydaje się łatwiejszy w produkcji.

Pytania, które kupujący powinien zadać przed dokonaniem wyboru

Skorzystaj z poniższych pytań podczas przeglądu specyfikacji:

1. Jaka geometria połączenia już istnieje?
2. Czy jest to nowa instalacja, czy wymiana?
3. Jak dużo ruchu osiowego, bocznego i kątowego jest wymagane?
4. Jaka jest dostępna przestrzeń montażowa między kołnierzami?
5. Czy elastyczna taśma musi być odsunięta od strumienia gazu?
6. Czy wymagana jest wewnętrzna wykładzina?
7. Czy wymagana jest izolacja?
8. Czy obecne są cząstki pyłu lub ścierne?
9. Czy taśma będzie musiała zostać wymieniona bez demontażu metalowych ram?
10. Czy element w postaci zamkniętej pętli może zostać fizycznie zainstalowany?
11. Czy wymagane będzie zatwierdzone zamknięcie w terenie?
12. Czy połączenia wlotowe i wylotowe są identyczne?

Te odpowiedzi są bardziej przydatne dla producenta złączy dylatacyjnych niż wybór konfiguracji wyłącznie na podstawie wyglądu.

Dane zapytania ofertowego (RFQ) dla taśmowych lub kołnierzowych kompensatorów tkaninowych

Jaką konfigurację wybrać?

Wybierz profil połączenia na podstawie kompletnego projektu kanału, a nie nazwy produktu.

Kompensator tkaninowy taśmowy może być preferowany, gdy projekt odnosi korzyści z oddzielnej ramki mocującej, cofnięcia taśmy, wielowarstwowej konstrukcji termicznej, akcesoriów wewnętrznych lub wygodnej wymiany taśmy w przyszłości.

Konfiguracja kołnierzowa może być odpowiednia, gdy istniejące połączenie kanału wykorzystuje integralny profil kołnierza, przestrzeń montażowa jest ograniczona lub zaplanowany ruch może zostać skutecznie skompensowany przez tę geometrię.

Konfigurację kombinowaną można rozważyć w przypadku różniących się dwóch interfejsów lub wymagań montażowych.

Żadne z tych stwierdzeń nie zastępuje analizy inżynieryjnej. Temperatura, ciśnienie, przemieszczenie, konstrukcja materiałowa i dostęp montażowy muszą zostać ocenione dla każdego projektu indywidualnie.

Niestandardowe kompensatory tkaninowe taśmowe i kołnierzowe

BSTFLEX wspiera produkcję niestandardowych kompensatorów tkaninowych na bazie rysunków technicznych dla przemysłowych systemów kanałów. Jako producent kompensatorów tkaninowych, możemy dokonać oceny konfiguracji taśmowych, kołnierzowych i dedykowanych pod projekt zgodnie z dostarczonymi wymiarami oraz wymaganiami roboczymi.

W przypadku nowego projektu należy przesłać rysunek kanału, warunki procesowe oraz wymagany ruch. W przypadku wymiany należy również dostarczyć zdjęcia, układ istniejącego kompensatora oraz informacje o tym, które elementy metalowe mają pozostać w eksploatacji.
