Rękaw ognioodporny do topnienia indukcyjnego: chłodzone wodą przewody zasilające i ochrona węży

Elastyczne połączenia wokół pieca indukcyjnego wymagają własnego planu ochrony. Chłodzony wodą przewód zasilający, oddzielny wąż wody chłodzącej oraz przewód hydrauliczny mogą przebiegać przez ten sam obszar, pełniąc zupełnie inne funkcje. Ich średnice zewnętrzne mogą wyglądać podobnie, ale ich wymagania elektryczne, chłodzące i mechaniczne nie są zamienne.

Rękaw ognioodporny do topnienia indukcyjnego zapewnia zewnętrzną warstwę ochronną tam, gdzie odpowiednie węże i przewody są narażone na ciepło promieniowania lub rozpryski stopionego metalu. Dobór powinien uwzględniać ekspozycję w miejscu faktycznej instalacji, ruch pieca oraz dostęp do inspekcji. Rękaw stanowi uzupełnienie zatwierdzonego zespołu; nie zastępuje izolacji przewodu zasilającego, układu chłodzenia ani węża ciśnieniowego.

Oferta rękawów ognioodpornych BSTFLEX obejmuje konstrukcje z włókna szklanego powlekanego silikonem, służące do oceny tych zewnętrznych wymagań ochronnych na wyposażeniu odlewniczym.

Zidentyfikuj przewód przed określeniem jego osłony

Użyj rysunku urządzenia, aby zidentyfikować, co znajduje się wewnątrz każdej chronionej sekcji. W szczególności nie opisuj chłodzonego wodą przewodu elektrycznego po prostu jako węża wodnego w zapytaniu.

Zidentyfikuj każdy obwód osobno, nawet gdy kilka przewodów dzieli jedną podporę. Nie łącz ich wewnątrz jednej osłony o powiększonym rozmiarze bez przeglądu ruchu, chłodzenia, separacji elektrycznej i dostępu inspekcyjnego przez projektanta urządzenia.

Określ narażenie na przewodzie, a nie temperaturę stopu

Temperatura kąpieli metalowej nie jest ciągłą temperaturą roboczą rękawa. Opisz, gdzie znajduje się chroniony przewód w stosunku do otworu pieca, obszaru wylewania, gorących powierzchni i istniejących barier.

Zarejestruj, czy problemem jest ciągłe ogrzewanie radiantowe, sporadyczne krople, powtarzające się rozpryski, czy możliwy kontakt z gorącą powierzchnią. Uwzględnij metal lub stop oraz wszelkie narażenie na żużel. Ogólny opis rozprysku stopionego metalu to za mało, aby zatwierdzić każdy materiał dla każdego procesu odlewniczego.

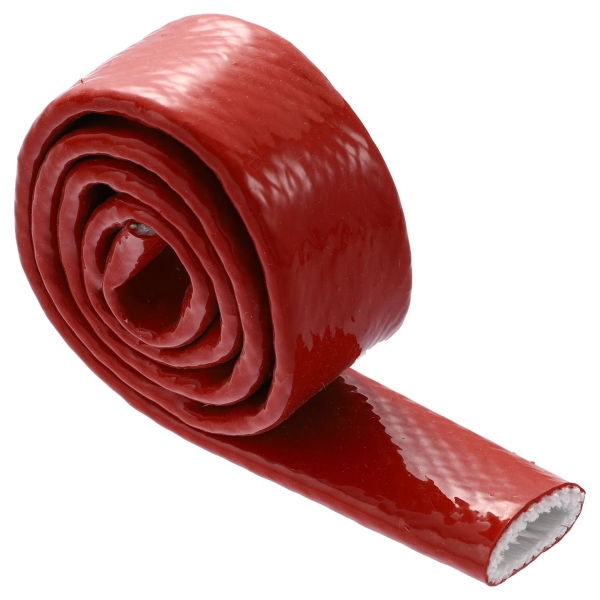

Rękaw ognioodporny z włókna szklanego powlekanego silikonem BSTFLEX EFRS wykorzystuje pleciony rdzeń z włókna szklanego pod gumą silikonową i jest oferowany do ochrony węży i kabli w wysokotemperaturowych środowiskach przemysłowych. Jest to produkt do oceny pod kątem określonego narażenia, a nie automatyczna kwalifikacja dla kompletnego obwodu pieca.

Poproś o odpowiednie dane produktu i dowody z testów wraz z czasem trwania ekspozycji i kryteriami akceptacji. Tam, gdzie zagrożenie obejmuje ciągły strumień, rozlany metal lub wyciek z pieca, wymagaj osobnej, zaprojektowanej oceny ochrony. Nie traktuj rękawa węża jako substytutu barier ochronnych urządzenia.

Ochrona chłodzonego wodą przewodu zasilającego zaczyna się od sprawnego przewodu

Chłodzony wodą przewód zasilający zawiera więcej niż tylko zewnętrzny wąż gumowy. Układ przewodników, końcówki i przepływ wody współpracują ze sobą. Deterioracja wewnętrzna może ograniczyć przepływ chłodzący, nawet gdy z zewnątrz przewód nadal wygląda na sprawny.

Przed określeniem nowej osłony ustal, dlaczego dotychczasowa ochrona ustała uszkodzeniu. Miejscowe zewnętrzne rozpryski i przegrzanie spowodowane ograniczonym przepływem wody wymagają innych działań zaradczych. Dodanie grubszego rękawa nie naprawi zużytego przewodnika, słabego połączenia elektrycznego ani ograniczenia chłodzenia.

Zachowaj wymagania dotyczące chłodzenia

Poproś producenta pieca lub przewodu o przegląd proponowanej osłony zewnętrznej pod kątem warunków pracy. Zachowaj wymagany przepływ wody, limity temperatur i układy monitorowania. Nie ściskaj leżącego pod spodem węża za pomocą osłony o zbyt małym rozmiarze ani nie zmieniaj położenia jego podpór tylko po to, aby rękaw pasował.

Zewnętrzna izolacja zmienia wymianę ciepła wokół zespołu. Jej przydatność należy zatem sprawdzić przy pracy przewodu w zatwierdzonych warunkach elektrycznych i chłodzenia, a nie oceniać wyłącznie na podstawie klasy temperaturowej nadrukowanej w arkuszu danych rękawa.

Utrzymuj ochronę elektryczną w oddzieleniu

Nie używaj opisu materiałowego rękawa ognioodpornego jako napięcia znamionowego dla ukończonego przewodu zasilającego. Zachowaj określoną izolację węża, odstępy między zaciskami i prześwity elektryczne. Osłona termiczna nie upoważnia do dotykania przewodu pod napięciem.

Poproś producenta urządzenia o zatwierdzenie zamknięć i elementów mocujących w pobliżu połączeń zasilających i elementów indukcyjnych. Metalowe zatrzaski, taśmy lub inne mocowania nie mogą mostkować wymaganych odstępów ani tworzyć niezamierzonego punktu styku.

Sprawdź zasięg osłony w całym zakresie pochylenia pieca

W przypadku pieca przechylnego przygotuj rysunek trasy pokazujący pozycje przewodu i węża podczas dozwolonego ruchu. Zdjęcie wykonane, gdy piec jest w pozycji pionowej, jest przydatne, ale nie opisuje całej instalacji.

Sprawdź, w których miejscach odcinek w osłonie zgina się, zbliża do podpory, zmienia kierunek lub przebiega obok sąsiedniego przewodu. Ustal, czy osłona może zsunąć się z wymaganego chronionego obszaru lub zwinąć w fałdy utrudniające ruch.

Uwzględnij większe wymiary zewnętrzne gotowej osłony przy uchwytach i prowadnicach. W przypadku konstrukcji zdejmowanej sprawdź, czy zakładka pozostaje skuteczna pomiędzy elementami złącznymi oraz wokół zagięć. Osłona powinna przebiegać wyznaczoną trasą bez wymuszania na znajdującym się pod nią zespole gięcia przekraczającego dopuszczalny promień.

Do oceny ruchu zastosuj metodę zatwierdzoną przez zespół ds. sprzętu, zachowując bezpieczną odległość personelu od poruszających się urządzeń. Nie ustawiaj ani nie reguluj osłony ręcznie, gdy piec lub połączone z nim mechanizmy są w ruchu.

Wybierz format instalacji pod kątem zadania serwisowego

W przypadku nowego lub zregenerowanego przewodu zasilającego tubularną osłonię przeciwpożarową można potraktować jako element procesu montażowego u producenta przewodu. Potwierdź, kiedy osłona jest zakładana oraz czy przejście przez geometrię końcówki jest możliwe. Sam średnica węża nie rozstrzyga tej kwestii.

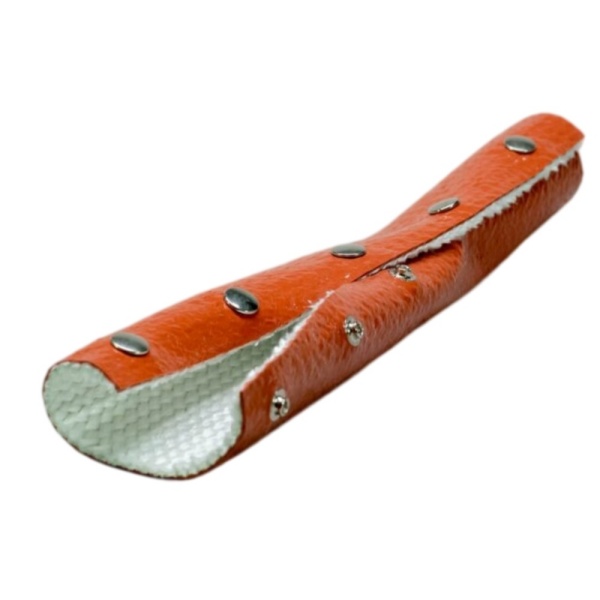

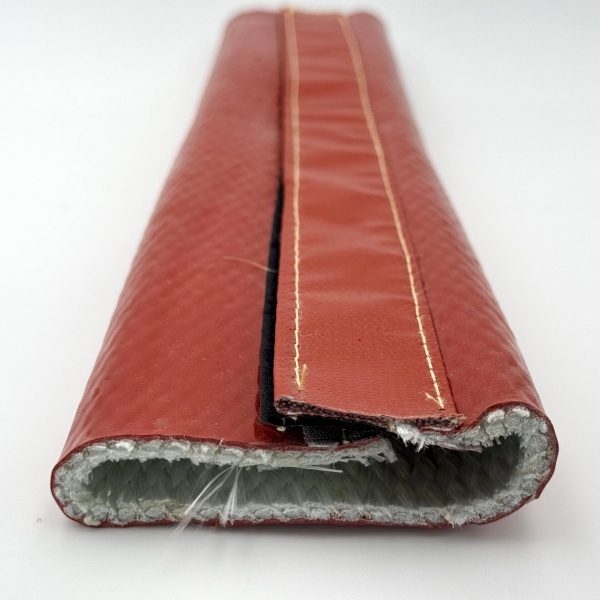

W przypadku istniejącego połączenia bez dostępu od strony końcówki, rozsuwana osłona przeciwpożarowa typu snap wrap oferuje otwierany na długość format do przetestowania. Określ dopuszczalne dopasowanie zamknięcia, położenie szwui dostęp do inspekcji. Potwierdź, że proponowane zamknięcie jest odpowiednie dla środowiska elektrycznego i termicznego.

Tam, gdzie kołnierz, odgałęzienie lub podpora uniemożliwiają standardowej osłonie pokrycie wymaganego obszaru, prześlij geometrię w celu oceny wykonania osłony na specjalne zamówienie. Wycinanie otworów w produkcie standardowym zmienia jego zasięg ochrony i nie powinno stawać się nieudokumentowaną modyfikacją w terenie.

Skorzystaj z tabeli rozmiarów osłon przeciwpożarowych i przewodnika po luzach złączek jako punktu wyjścia do doboru wymiarów. Następnie zatwierdź faktycznie zainstalowaną konfigurację zamiast przenosić rozmiar nominalny z innego pieca.

Węże chłodzące i węże hydrauliczne wymagają osobnych decyzji

W przypadku węża wody chłodzącej kontrole połączeń i wykrywanie nieszczelności powinny mieć charakter praktyczny. Nie zakrywaj podejrzanego wycieku w celu poprawy wyglądu instalacji. Woda docierająca do ciekłego metalu może spowodować wybuch; zewnętrzna osłona nie jest systemem powstrzymywania wycieków.

W przypadku przewodów hydraulicznych w pobliżu pieca, osłona przeciwpożarowa węża hydraulicznego BSTFLEX stanowi punkt wyjścia do wyboru produktu zapewniającego zewnętrzną ochronę termiczną. Osobno przeanalizuj faktyczny płyn, parametry graniczne węża, trasę oraz warunki ocierania. Dodana osłona nie zwiększa znamionowego ciśnienia węża ani nie zapewnia certyfikowanego zabezpieczenia przed rozerwaniem węża.

Przypisz wybraną osłonę do właściwego obwodu. Zapasowa osłona zatwierdzona do przewodu hydraulicznego nie powinna być automatycznie zakładana na chłodzony wodą przewód elektryczny tylko dlatego, że wymiary przypadkowo pasują.

Zapewnij możliwość kontroli chronionego obszaru

Zdecyduj, w jaki sposób technicy będą kontrolować wąż lub przewód pod osłoną. Zidentyfikuj sekcje, które muszą być otwierane, obszary końcówek wymagające dostępu oraz etykiety, które muszą pozostać czytelne. W przypadku osłony modułowej określ pokrycie połączeń zamiast pozostawiać wybór zakładu monterom.

Podczas autoryzowanej inspekcji sprawdź zarówno osłonę, jak i leżący pod nią zespół. Szukaj przesuniętych osłon, uszkodzonej powłoki, odsłoniętego materiału tekstylnego, uszkodzonych zamknięć oraz lokalnego tarcia. Zleć odpowiedniemu specjaliście ocenę wycieków, odkształceń, uszkodzeń elektrycznych lub nienormalnego nagrzewania.

Osłona, którą nadal można zapiąć po zdarzeniu związanym z rozbryzgiem, niekoniecznie nadaje się do ponownego użycia. Zastosuj uzgodnione kryteria inspekcji i wymiany, w tym wszelkie wymogi wymiany oparte na zdarzeniach. Prowadź rejestr lokalizacji uszkodzeń; powtarzające się uszkodzenia w jednym punkcie uzasadniają przegląd trasy lub barier, a nie tylko wielokrotnią wymianę osłony.

Zaplanuj montaż w ramach procedury wyłączania pieca

Montuj lub demontuj zabezpieczenie dopiero po osiągnięciu przez piec stanu wymaganego przez procedurę konserwacyjną. Nie wykonuj prac przy osłonie wymagających dotykania, gdy urządzenie zawiera płynny metal lub gdy odpowiednie zagrożenia elektryczne lub mechaniczne pozostają nieusunięte.

Postępuj zgodnie z zalecaną sekwencją wyłączania i stygnięcia, w tym zapewnij ciągłe chłodzenie wszędzie tam, gdzie jest to wymagane. Wyłączenie zasilania pieca nie jest zgodą na przerwanie chłodzenia. Wykwalifikowany personel musi ustalić i zweryfikować określony stan odizolowania od energii przed rozpoczęciem prac.

Nie omijaj układów przepływu, temperatury, zabezpieczenia przed prądem doziemnym ani innych systemów bezpieczeństwa w celu przeprowadzenia próby osłony. Ocena dopasowania produktu musi mieścić się w bezpiecznych zasadach obsługi i konserwacji ustalonych przez producenta sprzętu.

Co odlewnia powinna przesłać do oceny osłony

Zaznaczony na rysunku plan trasy jest bardziej przydatny niż zapytanie podające jedynie wydajność pieca i średnicę osłony. Do żądanych ilości dołącz następujące informacje dotyczące zastosowania.

W przypadku projektu wymiany należy dołączyć zdjęcia poprzedniej osłony i wzoru jej uszkodzeń. W przypadku nowego montażu należy przedstawić proponowane szczegóły mocowania i pokrycia przed zatwierdzeniem długości produkcyjnych.

Pytania dotyczące rękawów ognioodpornych do pieców indukcyjnych

Czy zwykły rękaw z włókna szklanego może zastąpić rękaw ognioodporny powlekany silikonem?

Nie zakładaj równoważności. Powłoka i konstrukcja wykończonej ścianki stanowią część konstrukcji ochronnej. Dopasuj wybrany produkt do wymaganych warunków temperatury, rozprysków i instalacji, zamiast porównywać wyłącznie zawartość włókna szklanego.

Czy rękaw ognioodporny usunie problem przegrzewania się chłodzonego wodą przewodu prądowego?

Nie. Można ją rozważyć w przypadku zewnętrznego działania ciepła, ale nie usuwa ona niewystarczającego chłodzenia ani wewnętrznej usterki elektrycznej. Przed wyborem lub zmianą osłony zewnętrznej należy ustalić przyczynę przegrzewania.

Czy rękaw pieca indukcyjnego jest zamienny z osłoną kabla pieca łukowego (EAF)?

Nie tylko ze względu na nazwę produktu czy średnicę. Należy porównać obciążenie elektryczne, konstrukcję kabla, ruch, narażenie i wymagany projekt osłony. Standardowy rękaw tubowy nie jest automatycznie równoważny z dedykowaną, wielowarstwową osłoną kabla piecowego.

Zamów próbki rękawów ognioodpornych do urządzeń topnienia indukcyjnego

BSTFLEX dostarcza pokryte silikonem rękawy ognioodporne z włókna szklanego do zewnętrznej ochrony węży i kabli, z opcjami specjalnej grubości, długości i pakowania dostępnymi do weryfikacji. W przypadku projektów topnienia indukcyjnego proponowany rękaw musi być dopasowany do faktycznego zespołu przewodu lub węża.

Prześlij oznaczenie obwodu, rysunek trasy, wymiary zewnętrzne, szczegóły dotyczące narażenia i ilość. Określ, czy wymagany jest rękaw tubowy do nowego przewodu, czy osłona otwierana do istniejącej instalacji.

Zamów dane produktu, próbki lub wycenę rękawa ognioodpornego dla odlewni. Podaj wymagania producenta sprzętu, aby ochronę zewnętrzną można było ocenić bez zmiany zatwierdzonego projektu elektrycznego, chłodzenia lub hydraulicznego.
