Owijane nylonowe rękawy na węże do modernizacji ochrony węży hydraulicznych

Wąż hydrauliczny jest już podłączony, poprowadzony przez maszynę i zamocowany w odpowiedniej pozycji. Kolejny przegląd konserwacyjny wskazuje odcinek, który wymaga dodatkowej ochrony przed ścieraniem. Nasunięcie tulei rurowej na ten zespół może wymagać dostępu, którego instalacja nie zapewnia.

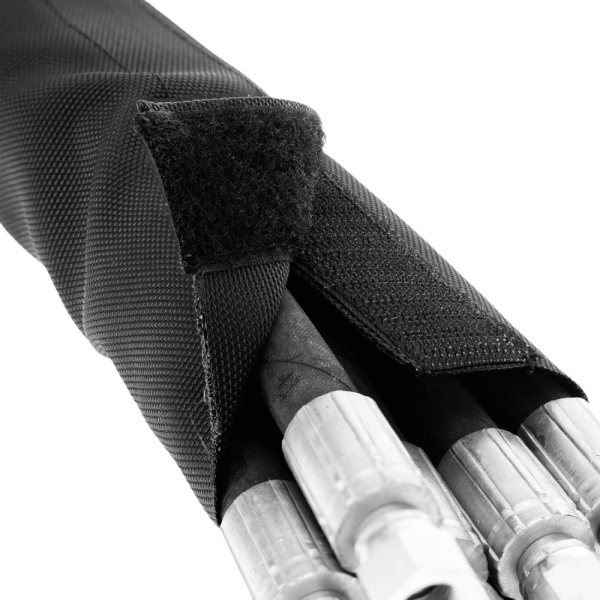

Owijany rękaw na wąż z nylonu to zdejmowana osłona tekstylna, która otwiera się na całej długości i zamyka wokół dostępnego węża lub wiązki węży.Jego zapięcie na rzep pozwala na dodanie zewnętrznej ochrony bez konieczności przesuwania rękawa przez końcówki. W przypadku prac modernizacyjnych pytanie przy wyborze nie dotyczy tylko tego, jakiej tkaniny nylonowej użyć. Chodzi o to, czy gotowa owijka zakryje strefę zużycia, zamknie się prawidłowo i pozostanie dostępna do inspekcji.

BSTFLEX Rękaw ochronny na wąż z nylonu balistycznegołączy tkaninę nylonową z zapięciem na rzep w celu ochrony węża przed ścieraniem. Niniejszy przewodnik wyjaśnia, co należy określić przy dodawaniu tego typu ochrony do istniejącej instalacji hydraulicznej.

Kiedy warto zastosować rękaw owijany

Rozważ konstrukcję owijaną, gdy końce węża są podłączone, dostęp za złączkami jest ograniczony lub chroniony odcinek musi być otwierany podczas planowej konserwacji. Może być również przydatny, gdy tylko lokalny odcinek wymaga osłony, a nie cała długość zespołu.

A tulejowy rękaw nylonowy na wążpozostaje opcją tam, gdzie istnieje odpowiedni dostęp do końcówek, w tym podczas montażu. Praktyczne rozróżnienie dotyczy ścieżki instalacji: rękaw tulejowy musi przejść przez wszystko, co znajduje się na jego drodze, podczas gdy rękaw owijany jest zakładany wokół zewnętrznej strony wybranego odcinka.

Żadna z tych konstrukcji nie naprawia błędnego poprowadzenia węża. Przed dodaniem osłony sprawdź, czy kontakt pochodzi od sąsiedniego węża, wspornika, ostrej krawędzi lub niepodpartego odcinka. Najpierw popraw warunki prowadzenia i podparcia. Użyj rękawa jako dodatkowej warstwy ścieralnej, a nie jako substytutu prawidłowej instalacji węża.

Modernizacja nie oznacza instalacji w systemie pod ciśnieniem.Przed przystąpieniem do pomiarów, dopasowania lub otwarcia rękawa należy postępować zgodnie z procedurą wyłączenia, izolacji i rozhermetyzowania urządzenia producenta, w tym kontroli zmagazynowanej energii.

Zamawiaj według gotowego dopasowania, a nie niejednoznacznej szerokości

Dla pojedynczego węża zanotuj rzeczywistą średnicę zewnętrzną. Nominalny otwór węża lub rozmiar dash nie opisuje powierzchni zewnętrznej, którą musi pokryć owijka. W przypadku wiązki zmierz jej całkowity profil zewnętrzny w zatwierdzonym układzie prowadzenia, zamiast dodawać nominalne rozmiary poszczególnych węży.

Na przykład okrągły wąż o średnicy zewnętrznej 40 mm ma obwód około 126 mm. Jest to przykład geometryczny, a nie zalecana szerokość rękawa lub rozmiar magazynowy BSTFLEX. Gotowa owijka musi również uwzględniać układ zapięcia, konstrukcję krawędzi i wymaganą tolerancję dopasowania.

Poniższe wymiary należy określić oddzielnie na rysunku lub w wycenie:

Nie używaj szerokości otwartej owijki tak, jakby była to szerokość płaska zamkniętego rękawa tulejowego. Są to różne konstrukcje. Poproś dostawcę o potwierdzenie zakresu gotowego dopasowania dla proponowanego projektu, zwłaszcza przy wymianie rękawa z innego źródła.

Zapięcie jest częścią zespołu ochronnego

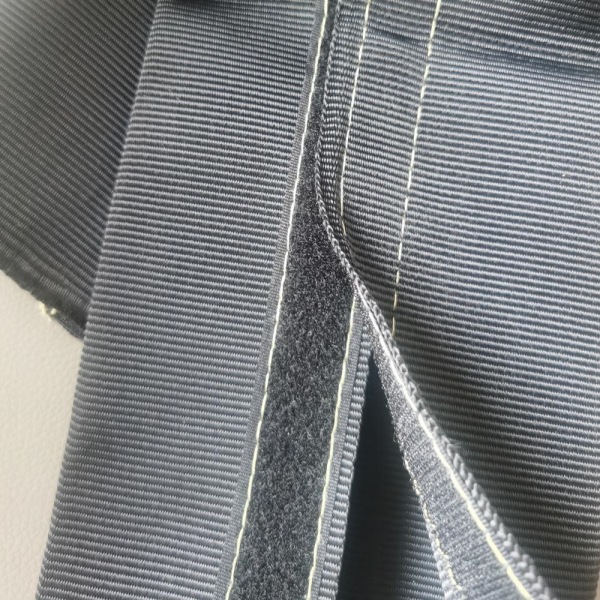

Rękaw na wąż z zapięciem na rzep potrzebuje więcej niż wystarczającej ilości tkaniny, aby owinąć wąż. Obie strony zapięcia muszą prawidłowo przylegać na zamierzonej długości. Jeśli ledwo stykają się na nieruchomym zespole, dopasowanie należy sprawdzić przed zatwierdzeniem.

Podczas oceny próbki sprawdź zapięcie na zgięciach, w pobliżu rozgałęzień i wokół zmian kształtu wiązki. Szukaj lokalnych szczelin, fałd, odsłoniętych pasków rzepów lub sekcji, które muszą być ściągnięte pod napięciem. Unikaj stosowania nadmiernego ucisku, aby utrzymać kilka węży w schludniej wyglądającej wiązce.

Tam, gdzie instalacja na to pozwala, umieść zapięcie z dala od głównej powierzchni trącej, zachowując jednocześnie dostęp do konserwacji. Potwierdź tę orientację poprzez zamierzony ruch, korzystając z procedury bezpiecznej inspekcji producenta urządzenia. Pozycja, która wygląda na odpowiednią w spoczynku, może nie pozostać wolna w całym zakresie pracy.

Utrzymuj powierzchnie mocujące wolne od zanieczyszczeń i sprawdzaj je, gdy owijka jest otwarta. Nie zakładaj, że każda widocznie zamknięta sekcja ma odpowiednie zapięcie. Jeśli zapięcie nie trzyma już zgodnie z przeznaczeniem, zbadaj zanieczyszczenie, zużycie i rozmiar, zamiast traktować dodatkowe zewnętrzne opaski jako automatyczną naprawę.

Chroń wiązkę węży bez zmiany jej prowadzenia

Kilka węży może dzielić trasę, nie poruszając się dokładnie w ten sam sposób. Przed określeniem jednego wspólnego rękawa, niech odpowiedzialny inżynier potwierdzi, że proponowane grupowanie jest odpowiednie dla ich ruchu, temperatury i wymagań serwisowych.

Wspólna zewnętrzna owijka nie umieszcza warstwy ochronnej między każdym wężem wewnątrz niej. Jeśli źródłem zużycia jest kontakt wąż-wąż wewnątrz wiązki, zajmij się separacją wewnętrzną lub indywidualną ochroną w ramach przeglądu prowadzenia.

W przypadku nieregularnej wiązki prześlij szkic przekroju poprzecznego i zdjęcie instalacji. Zaznacz punkty rozgałęzień i lokalizacje istniejących zacisków. Tam, gdzie wiązka rozdziela się lub znacząco zmienia rozmiar, oceń oddzielne sekcje rękawa, zamiast zmuszać jedną ciągłą owijkę do dopasowania się do każdej części trasy.

A zdejmowana osłona węża hydraulicznego powinna zapewniać dostęp do zespołu, który chroni. Należy zdecydować, w którym miejscu można ją otworzyć, które oznaczenia muszą pozostać widoczne oraz czy technik serwisu będzie w stanie poprawnie ponownie zapiąć zamknięcie po inspekcji.

Co sprawdzić w pierwszej zainstalowanej próbce

Oceń owijkę na reprezentatywnym zespole, a nie tylko na prostym odcinku węża na stole warsztatowym. Próba powinna uwzględniać planowane położenie obejm, ograniczone przestrzenie, zgięcia oraz dostęp serwisowy.

Przed montażem: sprawdź wąż i usuń niedopuszczalne zużycie, wycieki lub wady prowadzenia zgodnie z procedurami producenta sprzętu. Nowa osłona nie może służyć do ukrycia uszkodzonego węża.

Po zainstalowaniu owijki: sprawdź pokrycie, zapięcie zamknięcia, prześwit i dostęp. Upewnij się, że osłona nie wymusza ciaśniejszego zgięcia, nie ciągnie za złączkę, nie koliduje z obejmą ani nie blokuje innego ruchomego elementu. Używaj wyłącznie uzgodnionego systemu mocowania końcowego; owijka nie jest elementem konstrukcyjnym wspierającym wąż ani pasem transportowym.

Po zatwierdzonej próbie: sprawdź, czy nie wystąpiło przemieszczenie, otwarcie zamknięcia lub skoncentrowane zużycie. Odnotuj, gdzie występuje kontakt i czy chroniony obszar pozostaje zakryty. Wybierz interwały inspekcji na podstawie ryzyka związanego z zastosowaniem i wymogów konserwacji, zamiast zakładać uniwersalny okres wymiany osłony.

Określ konstrukcję nylonową i jej ograniczenia

Nazwa balistyczna nylonowa owijka na wąż sama w sobie nie definiuje grubości przędzy, gramatury tkaniny, powłoki, nici, wydajności zamknięcia ani temperatury pracy. W przypadku powtarzających się zamówień należy uzgodnić konstrukcję i wymiary końcowe, zamiast polegać wyłącznie na nazwie produktu.

Porównując próbki, poproś o odpowiednie informacje dotyczące ścieralności i sprawdź elastyczność, wykończenie krawędzi oraz sposób mocowania zamknięcia. Porównuj wyniki testów tylko wtedy, gdy metoda, obciążenie, powierzchnia styku i punkt końcowy są porównywalne. Wyniku uzyskanego dla jednej tkaniny lub kompletnej osłony nie należy przypisywać innej konstrukcji.

Określ oczekiwaną temperaturę oraz wszelki kontakt z płynem hydraulicznym, środkami czyszczącymi lub warunkami atmosferycznymi. Należy sprawdzić przydatność dla gotowego zespołu, w tym wszelkich powłok, szwów i elementów złącznych. Nylonowa osłona ścieralna nie powinna być traktowana jako osłona przeciwpożarowa tylko dlatego, że jest używana na wężu hydraulicznym.

Podobnie, ochrona przed ścieraniem różni się od zabezpieczenia przed rozerwaniem węża hydraulicznego lub wyciekiem typu „pinhole”. Te zadania wymagają dowodów specyficznych dla danego zastosowania systemu ochronnego. Termin „nylon balistyczny” nie jest dowodem na ochronę balistyczną personelu, a owijka nie jest naprawą ciśnieniową nieszczelnego przewodu.

Przekształć zatwierdzoną próbkę w powtarzalną specyfikację OEM

Udany prototyp modernizacyjny jest punktem wyjścia do powtarzalnych dostaw. Zapisz gotową szerokość, efektywny rozmiar po zamknięciu, układ zamknięcia, chronioną długość, wykończenie krawędzi i wszelkie uzgodnione oznaczenia. Przechowuj te szczegóły wraz z zatwierdzonym rysunkiem lub próbką referencyjną.

W przypadku konserwacji floty lub produkcji sprzętu należy rozróżnić wymagane konfiguracje za pomocą numeru części lub innego uzgodnionego identyfikatora. Określ, czy materiał będzie dostarczany do samodzielnego cięcia, czy jako gotowe odcinki, oraz potwierdź metodę cięcia i wykańczania krawędzi. Kolor, oznaczenie, opakowanie, minimalna wielkość zamówienia i czas realizacji powinny zostać uzgodnione dla wybranej konstrukcji.

BSTFLEX wspiera analizę zastosowań i rozwój próbek poprzez swoje usługi OEM i produkcji niestandardowej. W przypadku zapytania o niestandardową nylonową osłonę węża, podaj zarówno wymagane wymiary osłony, jak i warunki instalacji, aby ofertę można było ocenić w odniesieniu do rzeczywistego zespołu.

Pytania zadawane przez kupujących na temat modernizacyjnych nylonowych osłon węży

Czy osłonę można zainstalować bez odłączania węża?

Konstrukcję typu „wrap-around” można umieścić wokół dostępnego odcinka węża bez konieczności przekładania jej przez złączki. Nadal musi być wystarczająco dużo miejsca, aby ustawić tkaninę i zapiąć zamknięcie. Wymogi dotyczące izolacji i obniżenia ciśnienia pozostają bez zmian.

Czy większa osłona zawsze zapewnia lepsze dopasowanie?

Nie. Wybieraj w ramach zalecanego przez dostawcę zakresu rozmiarów po zamknięciu. Zbyt duża osłona może pozostawić nadmiar materiału, podczas gdy zbyt mała może uniemożliwić prawidłowe zapięcie zamknięcia. Potwierdź dopasowanie na rzeczywistym wężu lub wiązce.

Czy osłonę można otworzyć i użyć ponownie po inspekcji?

Konstrukcja z rzepem pozwala na ponowne otwarcie. Przywróć ją do eksploatacji tylko wtedy, gdy tkanina, krawędzie, szwy i zamknięcie pozostają w dobrym stanie, a zatwierdzone dopasowanie może zostać przywrócone. Możliwość ponownego użycia nie jest gwarancją nieograniczonej żywotności.

Poproś o wycenę nylonowej osłony węża typu wrap-around

W przypadku zapytania o osłonę węża BSTFLEX z nylonu balistycznego, prześlij średnicę zewnętrzną węża lub profil wiązki, długość pokrycia, zdjęcie prowadzenia, miejsce ścierania, temperaturę pracy i oczekiwany kontakt z płynami. Dołącz ilość próbek, wielkość produkcji, oznaczenia, opakowanie i wymagania dotyczące dostawy.

Skontaktuj się z BSTFLEX, podając swój rysunek lub wymagania instalacyjne. W przypadku zastosowań wymagających różnych potrzeb ochronnych w obrębie jednej maszyny, skorzystaj ze strony wyboru ochrony węży hydraulicznych w celu porównania odpowiednich konstrukcji produktów.
