Przewodnik po doborze rozmiaru i montażu plecionych rękawów z włókna węglowego

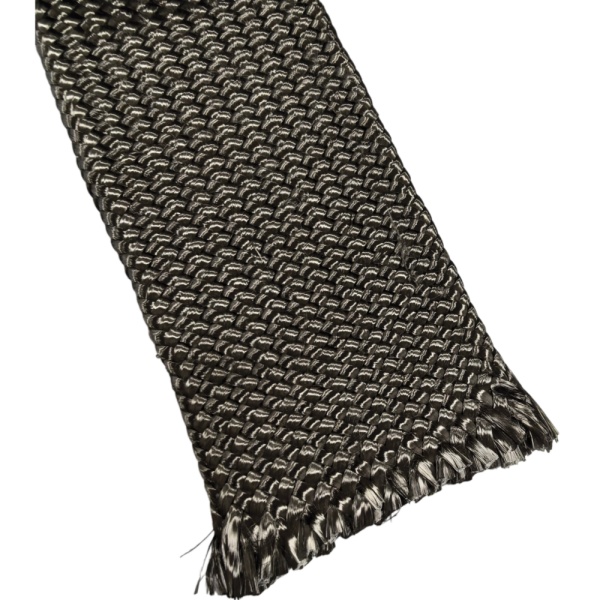

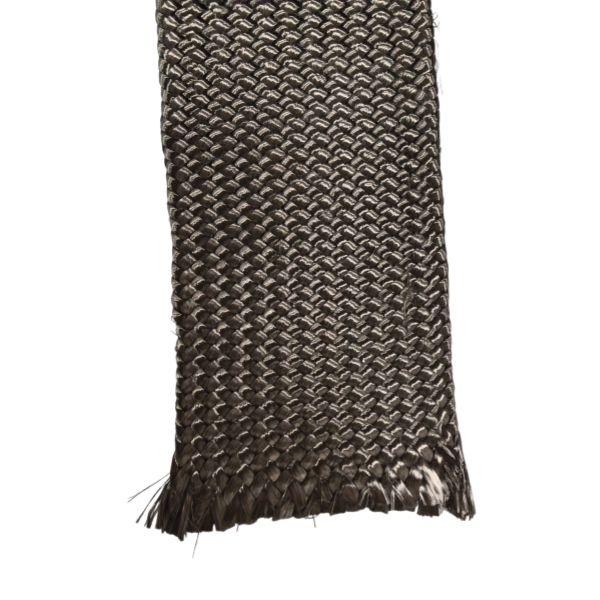

Pleciony rękaw nie ma jednej stałej średnicy. Jeśli dociśniesz końce do siebie, rura się rozszerzy; jeśli je rozciągniesz, stanie się węższa. Jednocześnie zmienia się długość. Dlatego rękaw, który łatwo nasuwa się na najszerszą część trzpienia, może pokryć mniejszy obszar części, niż sugerowałaby jego długość po odcięciu.

Zacznij od rysunku technicznego części, a następnie porównaj go z zakresem średnic konkretnego splotu. BSTFLEX wymienia opcje 3K, 6K, 12K i 24K na swojej stronie produktu Plecione rękawy z włókna węglowego. Podane tam zakresy są punktem wyjścia do próbnego dopasowania, a nie gwarancją, że każdy rękaw będzie miał takie samo pokrycie, kąt czy zachowanie przy rozszerzaniu.

Zmierz ścieżkę, którą musi pokryć rękaw

W przypadku prostej rury zanotuj średnicę zewnętrzną oraz długość, która ma zostać wzmocniona. W przypadku elementu stożkowego zanotuj najmniejszą i największą średnicę zewnętrzną oraz miejsce, w którym następuje zmiana. Dodaj wymiary wszelkich lokalnych elementów, przez które rękaw musi przejść podczas montażu: kołnierzy, wklejanych wkładek, uskoków lub złączek. Rękaw może pasować do sekcji roboczej, ale zahaczyć o większy element, zanim dotrze do swojej ostatecznej pozycji.

Określ również, czy splot będzie instalowany na gołym trzpieniu, rdzeniu piankowym, istniejącej warstwie kompozytu czy częściowo zbudowanym laminacie. Powierzchnie te mogą mieć różne średnice zewnętrzne. Jeśli planowanych jest kilka warstw splotu, sprawdź średnicę montażową dla każdej kolejnej warstwy, zamiast zamawiać każdą warstwę na podstawie wymiaru pierwszego trzpienia.

Użyj zakresu katalogowego do wyselekcjonowania modeli

Dopasuj zarówno najwęższą, jak i najszerszą średnicę montażową do opublikowanego zakresu dla danego modelu. Część zbliżona do którejkolwiek z granic wymaga fizycznej próby: rękaw może się rozciągnąć, aby pasował, ale może się widocznie otworzyć lub wymagać innej długości cięcia. Ostateczny wybór zależy również od wymaganego pokrycia przędzą, orientacji włókien i konstrukcji laminatu.

Te cztery przykłady pochodzą z opublikowanej tabeli BSTFLEX, która zawiera dodatkowe modele. Przed użyciem jakiegokolwiek wpisu w specyfikacji produkcyjnej potwierdź aktualne wartości, tolerancje i dostępność.

Oznaczenia '3K', '6K' i '12K' opisują liczbę włókien w wiązce węglowej. Same w sobie nie określają średnicy montażowej ani wytrzymałości końcowej. Podczas porównywania opcji używaj pełnego wpisu modelu, w tym liczby wrzecion i nominalnej masy liniowej.

Sprawdź długość po dopasowaniu

Nie tnij wszystkich elementów produkcyjnych wyłącznie na podstawie długości gotowego komponentu. Nasuń próbny odcinek na właściwy trzpień, ułóż splot bez nierównomiernego naciągania i zaznacz pozycje, w których wzmocnienie musi się zacząć i skończyć. Zmierz rękaw użyty między tymi znakami. Ta próba uwzględnia zmianę długości spowodowaną rzeczywistą średnicą i geometrią.

W przypadku części stożkowej sprawdź pokrycie na obu końcach i wzdłuż przejścia. Duże lokalne zmiany średnicy mogą zmienić kąt splotu i przestrzeń między przędzami. Jeśli pokrycie jest zbyt rzadkie na jednej sekcji, przetestuj inny zakres nominalny lub inną konstrukcję, zamiast zakładać, że dodatkowe naprężenie rozwiąże problem. Zapisz zatwierdzoną metodę dopasowania i zmierzoną długość cięcia dla powtarzalnych zamówień.

Uwagi montażowe dla pierwszej próbki

1. Przygotuj trzpień lub rdzeń zgodnie z wybranym procesem kompozytowym i upewnij się, że ostre krawędzie nie będą zahaczać o suche włókna.
2. Otwieraj rękaw stopniowo i nasuwaj go na część, nie przeciągając luźnych włókien po złączkach.
3. Przesuń splot do ostatecznej lokalizacji, następnie rozłóż nadmiar długości i sprawdź pokrycie włóknami przed impregnacją.
4. Zaznacz miejsce cięcia dopiero po dopasowaniu rękawa. Uzgodnij metodę cięcia i naddatek manipulacyjny, aby końcówka nie rozplatała się podczas procesu produkcyjnego.
5. Zanotuj średnicę montażową, dopasowaną długość, widoczny kąt oraz zdjęcia zatwierdzonej próbki.

Te kroki stanowią sprawdzenie dopasowania, a nie zastępują instrukcji przetwarzania dostawcy żywicy ani walidacji mechanicznej gotowego laminatu.

Co zawrzeć w zapytaniu o dobór rozmiaru

Prześlij minimalną i maksymalną średnicę zewnętrzną montażu, długość gotowego pokrycia, rysunek pokazujący przejścia i złączki, liczbę warstw, zamierzoną żywicę i proces, docelowy rozmiar przędzy oraz roczną ilość. Jeśli wymieniany jest istniejący rękaw, dołącz krótką próbkę i jego zdjęcia na części. BSTFLEX może wtedy porównać aktualny zakres modeli z Twoją metodą instalacji i doradź, które próbki wypróbować.
