Dwukierunkowa czy jednokierunkowa tuleja z włókna węglowego: jaki kierunek włókien jest potrzebny do Twojego układu?

Dwie tuleje mogą wyglądać podobnie przed nałożeniem żywicy, a zachowywać się zupełnie inaczej po utwardzeniu. Pytanie brzmi, gdzie przebiegają główne włókna węglowe. W oplocie dwukierunkowym krzyżują się one wokół rury w dwóch kierunkach ukośnych. W tulei jednokierunkowej główne włókna węglowe biegną wzdłuż elementu. Kilka małych nitek podtrzymujących może utrzymać tuleję jednokierunkową w całości, ale nie należy ich mylić z jej nośnymi włóknami osiowymi.

Zacznij od przypadku obciążenia

Jeśli specyfikacja laminatu wymaga włókien diagonalnych, tuleja dwuosiowa może umieścić to wzmocnienie na obwodzie, bez szwu wzdłużnego płaskiego elementu. Jeśli specyfikacja wymaga włókien głównie wzdłuż elementu, tuleja osiowa stanowi inny materiał wyjściowy. Żadna z konstrukcji nie zapewnia automatycznie wszystkich kierunków włókien wymaganych przez gotowy wał lub rurę. Projektanci mogą łączyć warstwy, orientacje i materiały, aby spełnić specyfikację elementu.

Słowa „mocniejszy” i „słabszy” nie są tu użytecznym skrótem. Sztywność, skręcanie i inne właściwości należą do określonego laminatu i konfiguracji testowej. Liczy się żywica, zawartość włókien, geometria, proces i orientacja włókien. Najpierw zapytaj o architekturę, a następnie zweryfikuj proponowany układ na gotowym elemencie.

Sprawdź, co się dzieje podczas zwężania

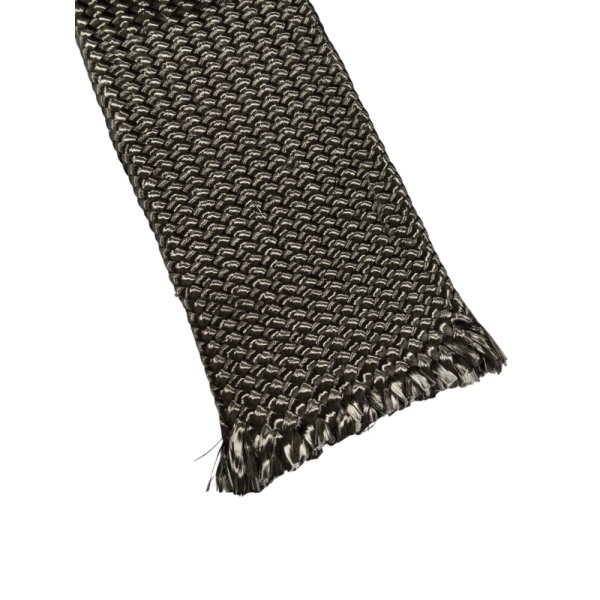

Dwuosiowy oplot otwiera się podczas ściskania wzdłużnego. Zmiana średnicy montażowej zmienia również jego długość i lokalny kąt włókien. W przypadku stożkowego trzpienia, należy sprawdzić pokrycie zarówno na większym, jak i mniejszym końcu, zamiast zakładać, że kąt wydrukowany dla niedopasowanej tulei pozostaje stały na całej długości.

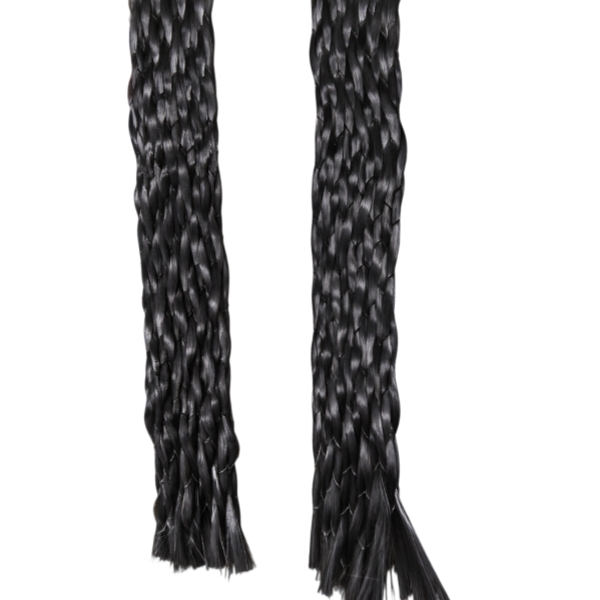

Rękaw jednokierunkowy ma inne zadanie: utrzymuje główne włókna mniej więcej w osi, jednocześnie dopasowując się do kształtu. Konstrukcja i rodzaj przędzy podtrzymującej różnią się w zależności od dostawcy. Zapytaj, w jaki sposób konkretny produkt dostosowuje się do zmian średnicy, jak rozmieszczone są włókna osiowe i czy przędze podtrzymujące są kompatybilne z planowanym procesem.

Pytania do przeglądu rysunków

• Jakie przypadki obciążeń i orientacje włókien określono w harmonogramie laminatu?
• Jakie są najmniejsze i największe średnice zewnętrzne, w których będzie osadzona tuleja?
• Czy podczas instalacji tuleja musi pokonać jakieś zagięcia, ramiona lub kształtki?
• Jaka żywica, metoda impregnacji i docelowe wymiary utwardzania zostaną zastosowane?
• Czy wymagane jest zastosowanie kilku warstw czy kombinacji zbrojenia osiowego i diagonalnego?

BSTFLEX'sstrona produktu dwuosiowegoZawiera listę aktualnych modeli katalogowych. W przypadku zbrojenia osiowego należy poprosić o szczegółowe informacje o produkcie jednokierunkowym i porównać obie konstrukcje na trzpieniu próbnym przed zatwierdzeniem układu produkcyjnego.
