Jednokierunkowy rękaw z włókna szklanego

Osiowe zbrojenie z włókna szklanego w formie rurki do części kompozytowych o przekrojach prostych, stożkowych lub zmiennych.

Przegląd produktu

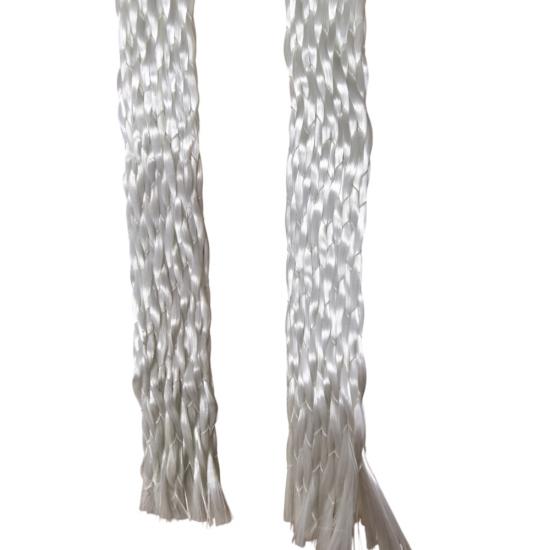

Jednokierunkowy rękaw z włókna szklanego BSTFLEX to suche zbrojenie rurowe, w którym główne przędze z włókna szklanego biegną wzdłuż długości rękawa. Cienkie przędze podtrzymujące utrzymują włókna wzdłużne w elastycznej rurce, umożliwiając wykonawcom umieszczenie zbrojenia wokół trzpienia lub istniejącej części bez konieczności cięcia i łączenia płaskiego arkusza. Rękaw jest przeznaczony do produkcji kompozytów impregnowanych żywicą, gdzie zbrojenie w kierunku wzdłużnym jest częścią projektu laminatu. Średnicę, gramaturę włókna, konstrukcję przędzy podtrzymującej oraz długość dostawy można określić dla danego projektu.

Orientacja i konstrukcja włókien

W konwencjonalnym dwuosiowym rękawie plecionym główne przędze krzyżują się pod kątem. W tej jednokierunkowej konstrukcji główne przędze z włókna szklanego biegną wzdłuż osi części. Mniejsze przędze podtrzymujące stabilizują rurową preformę podczas przenoszenia i układania. Taki układ jest przydatny, gdy projekt laminatu wymaga znacznego udziału włókien w kierunku 0 stopni.

Zainstalowana średnica, pokrycie i ułożenie włókien zależą od określonej konstrukcji i kształtu części. W przypadku elementu stożkowego lub zakrzywionego, próbne dopasowanie jest najlepszym sposobem na potwierdzenie pokrycia i wymaganej długości cięcia przed rozpoczęciem produkcji.

Typowe zastosowania

• Wzdłużne zbrojenie rur, prętów i profili pustych z kompozytów
• Układanie kompozytów na wałach stożkowych i kształtowych trzpieniach
• Lokalne zbrojenie osiowe w artykułach sportowych, komponentach przemysłowych i niestandardowych zespołach
• Produkcja prototypowa i OEM, gdzie rurowa preforma z włókna szklanego upraszcza układanie włókien

Wytrzymałość i warunki eksploatacji gotowej części zależą od kompletnego laminatu, systemu żywicznego, procesu utwardzania i testów walidacyjnych.

Wybór odpowiedniego rękawa

Zacznij od średnicy części w jej najmniejszym i największym punkcie, jej całkowitej długości oraz kierunku obciążeń. Określ wymagany typ włókna szklanego lub przędzy, jeśli projekt tego wymaga. Podaj również docelową gramaturę włókna lub gramaturę powierzchniową, dopuszczalną zawartość przędzy podtrzymującej oraz zamierzoną żywicę i proces produkcyjny.

Apretura włókna szklanego musi być dostosowana do wybranej żywicy. Potwierdź przesycanie, układalność, zagęszczenie i właściwości utwardzonego laminatu za pomocą reprezentatywnej próbki. Jeśli projekt wymaga zrównoważonych włókien wokół obwodu zamiast przeważającego zbrojenia osiowego, porównaj nasz dwuosiowy pleciony rękaw z włókna szklanego. W przypadku innego włókna zbrojeniowego, zobacz nasze plecione rękawy z włókna węglowego.

Dostawy niestandardowe dla produkcji kompozytów

BSTFLEX może przeanalizować rysunek, próbkę lub wymagania dotyczące układu włókien, aby wycenić odpowiednią konstrukcję rękawa. Przy składaniu zapytania ofertowego OEM omów średnicę nominalną, tolerancję średnicy, przędzę szklaną, układ przędzy podtrzymującej, gramaturę włókna, długość rolki lub odcinka, pakowanie oraz prognozowany wolumen. Specyfikacje produkcyjne i dane testowe powinny zostać uzgodnione dla wybranej konstrukcji, zanim zostaną dodane do karty technicznej projektu.

Często zadawane pytania

Czy to jest to samo, co zwykły pleciony rękaw z włókna szklanego?

Nie. Cechą definiującą jest tutaj wzdłużna orientacja głównych zbrojących włókien szklanych. Standardowy splot dwuosiowy ma główne włókna krzyżujące się pod kątami splotu. Wymagana orientacja zależy od obciążeń w gotowej części.

Czy rękaw jest dostarczany jako gotowa rura kompozytowa?

Nie. Jest to sucha preforma z włókien do włączenia w układ kompozytowy. Wybór żywicy, impregnacja i utwardzanie są określane przez proces produkcyjny klienta.

Jakie informacje są potrzebne do wyceny?

Prześlij rysunek części lub wymiary trzpienia, średnice minimalne i maksymalne, długość, specyfikację włókna szklanego (jeśli jest wymagana), docelową gramaturę włókna, system żywiczny, ilość próbną oraz przewidywane roczne zużycie.

Poproś o próbkę lub wycenę OEM

Poinformuj BSTFLEX, do czego rękaw musi pasować i jak będzie wytwarzany gotowy kompozyt. Możemy wykorzystać te informacje, aby omówić konstrukcję i próbkę do Twoich prób układania.
