Uszczelka z rdzeniem drążonym ze stali nierdzewnej z powłoką z włókna szklanego to wysoce ściśliwy profil uszczelniający termicznie przeznaczony do drzwiczek piekarników przemysłowych, paneli dostępowych do pieców, kanałów, przepustnic, obudów termicznych i innego sprzętu wymagającego elastycznego uszczelnienia wokół nierównych lub zmieniających się szczelin.
Uszczelka łączy zewnętrzną powłokę z plecionego włókna szklanego z pustym rdzeniem ze stali nierdzewnej. W przeciwieństwie do rdzenia z litej siatki lub liny z włókna szklanego, pusta metalowa struktura zapewnia lżejszą i bardziej ściśliwą gruszkę, która może łatwo odkształcić się pod wpływem nacisku zamykającego, zachowując jednocześnie użyteczną sprężystość po zwolnieniu obciążenia.
Konstrukcja typu „babka-ogon” rozdziela funkcje uszczelniające i montażowe. Pusta bańka tworzy uszczelnienie kompresyjne na styku z powierzchnią, a płaski koniec z włókna szklanego stanowi wygodną sekcję do mechanicznego mocowania.
Firma BSTFLEX produkuje uszczelki z rdzeniem pustym z włókna szklanego do kijanek o niestandardowych średnicach główki, szerokościach, długościach i konfiguracjach profili. Konstrukcja rdzenia pustego ze stali nierdzewnej może być również dostosowana do wymagań dotyczących kompresji, geometrii sprzętu i specyfikacji OEM.
zamówienie (moq):
1Zapłata:
EXW, FOB, CIF, DDP, FCA, etcprzystań:
Shanghai, NingboTenUszczelka kijanki z rdzeniem pustym ze stali nierdzewnej z osłoną z włókna szklanegojest elastycznym profilem uszczelniającym do zastosowań przemysłowych, przeznaczonym do drzwiczek piekarników, paneli dostępowych do pieców, kanałów, przepustnic, obudów termicznych i innych urządzeń, w których uszczelka musi łatwo ulegać ściskaniu i dopasowywać się do nierównych powierzchni uszczelniających.
Ta konstrukcja łączy zewnętrzną powłokę z plecionego włókna szklanego z pustym rdzeniem wewnętrznym ze stali nierdzewnej. Pusty rdzeń zapewnia żarówce bardziej ściśliwą strukturę niż wiele konstrukcji z pełnym rdzeniem, zachowując jednocześnie metalowe wzmocnienie wewnątrz profilu uszczelniającego.
Po zamknięciu drzwi lub panelu urządzenia, pusta w środku gruszka dociska się do powierzchni styku i dostosowuje się do zmian w szczelinie uszczelniającej. Płaski koniec z włókna szklanego pozostaje poza główną strefą ściskania i stanowi obszar mocowania do instalacji mechanicznej.
BSTFLEX produkujeuszczelki z włókna szklanego z pustym rdzeniem do kijanekw niestandardowych średnicach żarówki, szerokościach ogona, długościach i konfiguracjach profili na potrzeby produkcji OEM, konserwacji i projektów wymiany uszczelnień.

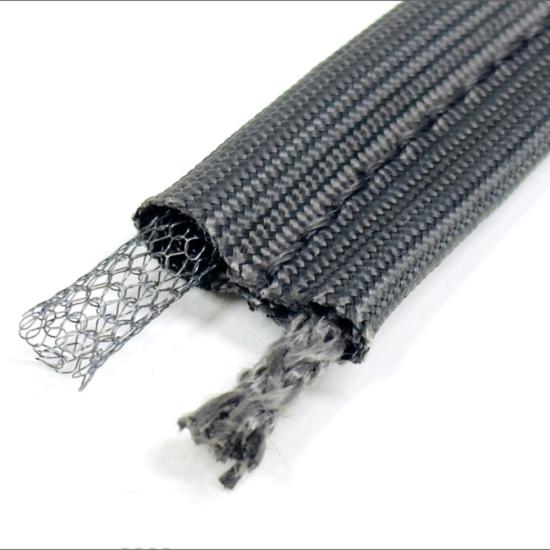

Cechą charakterystyczną tej uszczelki jest jej pusta, metalowa struktura przypominająca gruszkę.
| Część | Współinstrukcja | Funkcjonować |
|---|---|---|
| Okładka zewnętrzna | Tkanina z włókna szklanego | Zapewnia elastyczną zewnętrzną warstwę termiczną |
| Rdzeń wewnętrzny | Pusty rdzeń ze stali nierdzewnej | Tworzy wytrzymałą i wysoce kompresowalną cebulkę |
| Żarówka | Pusty rdzeń metalowy owinięty włóknem szklanym | Tworzy główny obszar uszczelnienia kompresyjnego |
| Ogon | Tkanina z włókna szklanego | Zapewnia sekcję montażową i retencyjną |
Pusty rdzeń zmienia zachowanie mechaniczne cebulki kijanki.
Zamiast solidnej liny z włókien lub gęstej metalowej siatki, wewnętrzna konstrukcja ze stali nierdzewnej zawiera otwartą część centralną. Po przyłożeniu nacisku zamykającego, bańka może zapaść się do wewnątrz i zmniejszyć swoją wysokość przy stosunkowo niewielkiej sile.
Dzięki temu uszczelka jest szczególnie przydatna w sytuacjach, gdy drzwi urządzenia nie mogą wywierać dużego nacisku zamykającego lub gdy uszczelka musi kompensować stosunkowo duże różnice wymiarów.
Po usunięciu obciążenia rdzeń ze stali nierdzewnej pomaga żarówce powrócić do pierwotnego kształtu.
Rdzeń pusty to nie tylko lżejsza wersja rdzenia litego. Zapewnia on inną charakterystykę kompresji.
Typowe zalety obejmują:
Zewnętrzna tkanina z włókna szklanego zawiera i chroni pusty rdzeń metalowy, a także tworzy płaski koniec montażowy.
Tkanina z włókna szklanego jest powszechnie stosowana w uszczelnieniach przemysłowych, ponieważ łączy w sobie elastyczność, stabilność wymiarową i odporność na wysokie temperatury.
Konstrukcja tkana pozwala uszczelce na dopasowanie się do narożników, ościeżnic i innych elementów wyposażenia, bez wprowadzania sztywności charakterystycznej dla uszczelnienia całkowicie metalowego.
Porównywalne konstrukcje z powłoką z włókna szklanego i rdzeniem pustym ze stali nierdzewnej są zazwyczaj przeznaczone do temperatur pracy wynoszących około 1000°F / 538°C.
Rzeczywista temperatura użytkowa uszczelki BSTFLEX zależy od konkretnego gatunku włókna szklanego, konstrukcji rdzenia ze stali nierdzewnej, materiału szwów, stanu kompresji i otaczającej atmosfery.
W przypadku zastosowań działających w pobliżu górnej granicy temperatury, przed ostatecznym wyborem materiału należy potwierdzić temperaturę ciągłą, temperaturę szczytową i czas ekspozycji.
Rdzenie metalowe puste i pełne mogą być wykonane z podobnych materiałów ze stali nierdzewnej, ale ich zachowanie podczas ściskania jest różne.
| Nieruchomość | Pusty rdzeń ze stali nierdzewnej | Solidny rdzeń ze stali nierdzewnej |
|---|---|---|
| Ściśliwość | Wyższy | Niższy do umiarkowanego |
| Siła zamykania | Ogólnie niższy | Generalnie wyższe |
| Twardość cebulki | Miększe i bardziej składane | Bardziej ustrukturyzowany |
| Zakwaterowanie w przerwie | Bardzo dobry | Dobrze, jeśli ma odpowiedni rozmiar |
| Wsparcie mechaniczne | Wykonane z pustej metalowej konstrukcji | Zapewnia gęstszą strukturę metalu |
| Typowy powód wyboru | Wysoki stopień kompresji przy zmniejszonej sile zamykania | Mocne wsparcie i kontrolowana kompresja |
Obie konstrukcje mogą zapewniać delikatną kompresję, ale zachowują się inaczej.
Rdzeń liny z włókna szklanego nie jest w ogóle wykonany z metalu, a jego wytrzymałość w dużej mierze zależy od gęstości włókien i konstrukcji liny.
W przypadku rdzenia pustego ze stali nierdzewnej stosuje się strukturę metalową, która może załamać się pod wpływem ciśnienia i powrócić do pierwotnego kształtu po usunięciu obciążenia.
Z tego względu pusta konstrukcja ze stali nierdzewnej jest często wybierana w sytuacjach, w których wymagana jest elastyczność i wytrzymałość metalu.
Wybór pomiędzy rdzeniem pustym ze stali nierdzewnej a rdzeniem z Inconelu powinien być podyktowany wymaganiami mechanicznymi i termicznymi.
Pusty rdzeń ze stali nierdzewnej jest szczególnie przydatny, gdy priorytetem jest ściśliwość i mniejsza siła zamykania.
Rdzeń Inconel można zastosować w przypadkach, gdy wzmocnienie metalowe musi wytrzymać trudniejsze warunki termiczne.
Należy wziąć pod uwagę materiał rdzenia, gęstość rdzenia i geometrię rdzenia, a nie dokonywać wyboru wyłącznie na podstawie nazwy stopu.
Konstrukcja ta nadaje się do zastosowań wymagających elastycznego i wysoce ściśliwego uszczelnienia termicznego.
Duże drzwi piekarnika często wymagają uszczelki, która może zrekompensować różnice w ustawieniu drzwi i płaskości ramy.
Auszczelka kijanki do drzwiczek piekarnika z pustym rdzeniemmoże ulec znacznemu ściśnięciu podczas zamykania drzwi, pomagając utrzymać kontakt na całym obwodzie bez konieczności stosowania nadmiernej siły zamykania.
Cecha ta może być szczególnie użyteczna w przypadku dużych drzwi, zdejmowanych pokryw i urządzeń narażonych na powtarzające się cykle termiczne.
Uszczelki typu Tadpole stosuje się również wokół kanałów, przepustnic i połączeń paneli, gdzie powierzchnie styku mogą nie być idealnie jednolite.
Pusta żarówka może dostosowywać się do niewielkich zmian wymiarów, podczas gdy ogon montażowy utrzymuje uszczelnienie przymocowane do konstrukcji urządzenia.
W przypadku zastosowań kanałowych przed wyborem ostatecznej konstrukcji należy sprawdzić rzeczywistą temperaturę gazu, ciśnienie, drgania i środowisko chemiczne.
Jednym z głównych powodów, dla których warto wybrać cebulkę pustą, jest jej zdolność do dostosowywania się do nieregularnych powierzchni łączenia.
Gdy jedna część szczeliny uszczelniającej jest mniejsza od drugiej, grubość uszczelki może być różna na całej jej długości.
Pomaga to zachować ciągły kontakt uszczelniający na powierzchniach sprzętu, nawet jeśli nie są idealnie płaskie lub wymiarowo jednolite.
Wewnętrzną strukturę metalową można zaprojektować na różne sposoby, zależnie od wymaganych parametrów ściskania.
W zależności od zastosowania, rdzenie ze stali nierdzewnej mogą być produkowane z różną gęstością oczek lub wzmocnioną konstrukcją, co pozwala na zmianę:
Firma BSTFLEX może ocenić konstrukcję rdzenia na podstawie wymiarów urządzenia, ciśnienia uszczelnienia i wymagań klienta.
Prawidłowy dobór rozmiaru ma kluczowe znaczenie w przypadku uszczelki do kijanki z pustym rdzeniem.
Żarówka powinna być na tyle duża, aby zapewnić szczelny kontakt, ale nie powinna być nadmiernie ściśnięta, gdy drzwi lub panel osiągną pozycję zamkniętą.
BSTFLEX może dostosować:
| Typ produktu | Włókno szklane Houszczelka kijanki z rdzeniem low |
|---|---|
| Okładka zewnętrzna | Tkanina z włókna szklanego |
| Rdzeń | Pusty rdzeń ze stali nierdzewnej |
| Typowa opcja ze stali nierdzewnej | Stal nierdzewna 304 |
| Profil | Ściskająca się żarówka z płaskim ogonem |
| Średnica żarówki | Zwyczaj |
| Szerokość ogona | Zwyczaj |
| Długość | Zwyczaj |
| Zdolność temperaturowa | Zależy od gatunku włókna szklanego, konstrukcji rdzenia i warunków zastosowania |
| Konstrukcja rdzenia niestandardowego | Dostępny |
| Produkcja OEM | Dostępne według rysunku lub próbki |
Konstrukcję z rdzeniem pustym należy rozważyć, gdy zastosowanie wymaga jednego lub więcej z następujących elementów:
Firma BSTFLEX może produkować nowe profile OEM oraz uszczelki zamienne do istniejących pieców, palenisk, kanałów i innego sprzętu termicznego.
W przypadku projektów zastępczych należy podać:
Można również wykorzystać próbkę uszczelki, gdy oryginalne wymiary lub konstrukcja rdzenia są nieznane.
Uszczelka kijanki z pustym rdzeniem to profil uszczelniający typu „gruszka-ogon”, w którym grupka zawiera rdzeń wewnętrzny z otwartym środkiem. W tym produkcie rdzeń jest wykonany ze stali nierdzewnej, a zewnętrzna powłoka z plecionego włókna szklanego.
Główną zaletą jest zwiększona ściśliwość. Pusta struktura może łatwiej zapadać się pod wpływem ciśnienia zamykającego, co pozwala uszczelce wypełnić szczeliny uszczelniające bez konieczności użycia takiej siły, jak w przypadku wielu konstrukcji o gęstszym rdzeniu.
Tak. Ta konstrukcja wykorzystuje pusty rdzeń ze stali nierdzewnej. Stal nierdzewna 304 jest powszechnie stosowaną opcją, natomiast alternatywne konstrukcje z rdzeniem metalowym można rozważyć w przypadku konkretnych zastosowań.
Generalnie tak. Pusty rdzeń jest zaprojektowany tak, aby łatwiej zapadać się pod wpływem ściskania, natomiast rdzeń z pełnej siatki tworzy twardszą i bardziej ustrukturyzowaną cebulkę.
Typowe zastosowania obejmują drzwi pieców przemysłowych, drzwi pieców, kanały, przepustnice, pokrywy, panele dostępowe i obudowy termiczne.
Tak. Średnicę żarówki, konstrukcję rdzenia metalowego i gęstość oczek można regulować w celu uzyskania różnych charakterystyk kompresji.
Tak. Do opracowania profili uszczelek zamiennych można wykorzystać rysunki, zdjęcia, wymiary lub próbki fizyczne.
BSTFLEX produkujeuszczelki kijanki z rdzeniem pustym ze stali nierdzewnej z powłoką z włókna szklanegodo pieców, palenisk, kanałów, przepustnic, obudów termicznych i przemysłowego sprzętu OEM.
Prosimy o przesłanie nam informacji na temat średnicy żarówki, szerokości trzonu, całkowitych wymiarów profilu, wymaganej długości, temperatury pracy, szczeliny uszczelniającej oraz ilości, abyśmy mogli przedstawić Państwu wycenę. Do realizacji indywidualnych projektów możemy również wykorzystać istniejące próbki lub rysunki techniczne.
Odkryj więcejuszczelki kijanki i uszczelki kijanki odporne na wysokie temperaturyz włóknem szklanym, krzemionkowym, ceramicznym, powlekanym materiałem tekstylnym, rdzeniem z włókna i rdzeniem metalowym.
