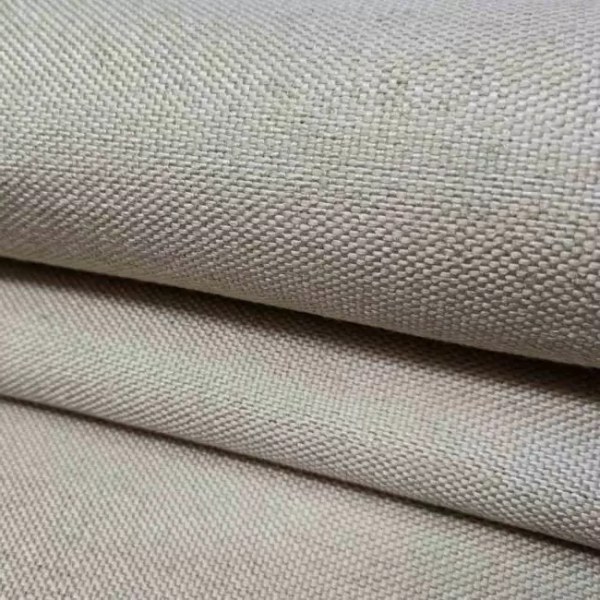

Tkanina z włókna szklanego powlekana wermikulitem jest szeroko stosowana do produkcji koców spawalniczych, zasłon i barier chroniących przed pracami gorącymi, ponieważ powierzchnia poddana obróbce mineralnej poprawia właściwości termiczne i odporność na ścieranie tkanego włókna szklanego. Jednak tkanina opisana jako odpowiednia do ochrony spawalniczej nie jest automatycznie odpowiednia do każdego rodzaju spawania, cięcia lub narażenia na działanie stopionego metalu.
Właściwy materiał zależy od tego, co będzie uderzać w koc, jak długo gorący materiał pozostanie z nim w kontakcie, czy koc jest ustawiony pionowo czy poziomo oraz co musi być chronione po przeciwnej stronie.
BSTFLEX dostarcza Tkaninę z włókna szklanego powlekaną wermikulitem o różnych grubościach do ochrony spawalniczej, przemysłowych osłon termicznych i prefabrykowanych barier termicznych. Gotowe produkty do ochrony spawalniczej można również wybrać z oferty Ochrona obszaru spawania i lutowania.
Bazowa tkanina z włókna szklanego zapewnia elastyczne, niepalne wzmocnienie tekstylne. Obróbka wermikulitem dodaje suchą powierzchnię mineralną, która pomaga chronić przędzę szklaną przed bezpośrednim narażeniem termicznym i ścieraniem.
W porównaniu z nieobrobioną tkaniną z włókna szklanego, odpowiednia konstrukcja poddana obróbce wermikulitem może oferować korzyści tam, gdzie koc musi radzić sobie z powtarzającymi się iskrami, odpryskami spawalniczymi i gorącymi cząstkami.
Typowe powody wyboru tego materiału to:
Powłoki nie należy traktować jako gwarancji ochrony przed nieograniczonym narażeniem na stopiony metal. Koc nadal musi być dobrany do konkretnego procesu prac gorących.
Specyfikacje zakupowe często używają ogólnego określenia „iskry spawalnicze”, ale różne gorące cząstki wywierają bardzo różne obciążenia na tkaninę ochronną.
| Narażenie | Typowe zachowanie | Kwestia doboru |
|---|---|---|
| Iskry | Małe gorące cząstki o stosunkowo niskiej masie jednostkowej | Pokrycie, integralność tkaniny i odporność na powtarzające się narażenie |
| Odpryski spawalnicze | Stopione lub półstopione krople powstające w pobliżu spoiny | Rozmiar kropli, temperatura, częstotliwość i czas kontaktu |
| Gorący żużel | Większy i cięższy gorący materiał, który może dłużej utrzymywać ciepło | Czy materiał odpada, czy pozostaje na kocu |
| Rozprysk stopionego metalu | Potencjalnie poważniejsze narażenie na ciekły metal | Rodzaj metalu, temperatura, ilość, uderzenie i przetestowany poziom ochrony |
| Ciepło promieniowania | Ciepło przenoszone bez bezpośredniego kontaktu z cząstkami | Intensywność narażenia, czas trwania i przenoszenie ciepła przez barierę |
Dlatego wybór koca spawalniczego wyłącznie na podstawie jego maksymalnej temperatury znamionowej jest niewystarczający.
Orientacja ma istotny wpływ na skuteczność koca spawalniczego.
Pionowo zainstalowana kurtyna pozwala wielu iskrom i odpryskom uderzyć w powierzchnię i opaść. Czas kontaktu może być zatem stosunkowo krótki.
Tkanina nadal musi zapewniać wystarczające pokrycie i trwałość dla przewidywanego procesu prac gorących, ale obciążenie termiczne może znacząco różnić się od obciążenia koca poziomego umieszczonego pod operacjami cięcia lub spawania.
Poziomy koc może gromadzić iskry, odpryski i żużel. Gorący materiał może pozostać w jednym miejscu, zamiast natychmiast opaść.
Zwiększa to miejscowe narażenie na ciepło i może wymagać:
Nie należy zakładać, że tkanina odpowiednia jako kurtyna pionowa zapewni taką samą ochronę, gdy będzie używana na płasko pod ciężkimi pracami spawalniczymi lub cięciem.

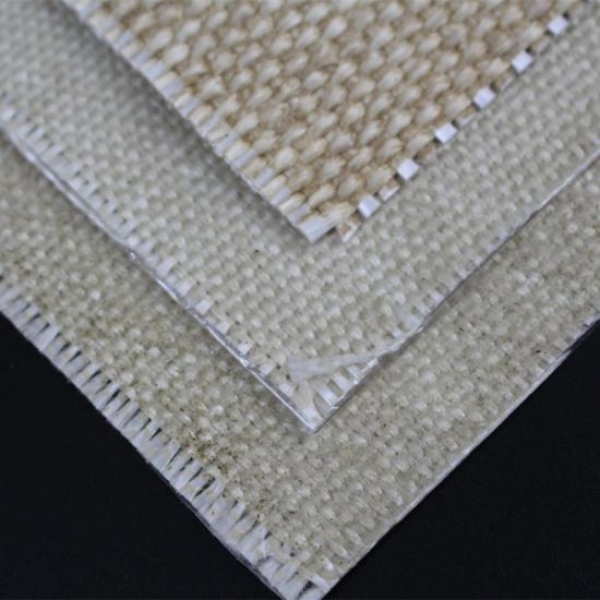

Tkanina z włókna szklanego powlekanego wermikulitem jest dostępna w różnych konstrukcjach tkaniny bazowej, gramaturach wykończeniowych i grubościach. Cięższa tkanina może zapewnić więcej materiału między źródłem ciepła a chronioną powierzchnią, ale większa waga nie przekłada się na prosty, liniowy wzrost temperatury znamionowej.
BSTFLEX dostarcza tkaninę z włókna szklanego powlekanego wermikulitem o grubościach od około 0,8 mm do 3,0 mm, w zależności od wymaganej konstrukcji.
Porównując dwa gatunki, należy zapytać o:
Tkaniny 2,0 mm i 0,8 mm nie powinny być traktowane jako zamienne tylko dlatego, że obie wykorzystują włókno szklane poddane obróbce wermikulitem.
Tkanina z włókna szklanego powlekanego wermikulitem BSTFLEX jest przeznaczona do zastosowań wysokotemperaturowych do około 815°C / 1500°F w zależności od warunków eksploatacji.
Liczba ta opisuje zdolność termiczną materiału w odpowiednich warunkach eksploatacji. Nie oznacza to, że koc może w sposób ciągły gromadzić stopiony materiał w temperaturze 815°C bez uszkodzeń.
Iskra spawalnicza może być gorętsza niż podana temperatura pracy ciągłej, kontaktując się z tkaniną tylko przez krótki czas. Z kolei cząstka żużla o niższej temperaturze, która pozostaje w jednym miejscu przez dłuższy czas, może narzucić poważne miejscowe obciążenie termiczne.
Szczegółowe wyjaśnienie tych różnic znajduje się w przewodniku BSTFLEX dotyczącym Temperatury znamionowej tkaniny z włókna szklanego powlekanego wermikulitem: wyjaśnienie 750°C, 815°C i ekspozycji szczytowej.
Tkanina może być odporna na zapłon lub pozostać nienaruszona podczas testu płomienia, nie posiadając kwalifikacji do długotrwałego narażenia na stopiony metal.
Właściwości te odpowiadają na różne pytania:
| Właściwość | Coocenia |
|---|---|
| Odporność na płomień | Zachowanie podczas określonego testu płomienia |
| Ciągła klasa temperaturowa | Długoterminowe warunki eksploatacji termicznej |
| Odporność na odpryski spawalnicze | Reakcja na gorące krople powstające podczas spawania |
| Odporność na stopiony metal | Ochrona przed określoną ekspozycją na ciekły metal |
| Odporność na ciepło promieniowania | Przenikanie ciepła spowodowane promieniowaniem cieplnym |
| Odporność na przepalenie | Czy bariera zapobiega przenikaniu w określonych warunkach ekspozycji |
Jeśli zakład, ubezpieczyciel lub procedura prac gorących wymaga określonego testu lub certyfikatu koca spawalniczego, należy podać ten wymóg w zapytaniu ofertowym (RFQ). Ogólny opis materiału nie powinien być stosowany jako substytut wymaganej kwalifikacji.
W przypadku rutynowego spawania, gdzie głównym problemem są rozproszone iskry i umiarkowane odpryski, odpowiedni koc z włókna szklanego powlekanego wermikulitem może stanowić praktyczną, elastyczną barierę.
Gramaturę tkaniny i sposób montażu należy nadal dobierać zgodnie z intensywnością procesu i podatnością otaczającego sprzętu na uszkodzenia.
Spawanie elektrodą otuloną może powodować powstawanie znaczniejszych odprysków i żużla. Należy wziąć pod uwagę zarówno ilość cząstek, jak i to, czy koc będzie montowany pionowo czy poziomo.
Cięższa konstrukcja z włókna szklanego z wermikulitem może być odpowiednia do bardziej wymagających zadań, ale ostateczną klasę powinna określać konkretna ekspozycja.
Szlifowanie często tworzy szeroki strumień iskier, które mogą przemieszczać się na znaczne odległości. Obszar pokrycia może być równie ważny jak grubość tkaniny.
Koc lub kurtyna powinny wykraczać poza bezpośrednią strefę roboczą, aby iskry nie mogły ominąć bariery przez szczeliny.
Operacje cięcia mogą wytwarzać większe ilości gorącego żużla i stopionego materiału niż rutynowe spawanie.
Gdy materiał spada na poziomy koc i pozostaje na nim, standardowa specyfikacja kurtyny spawalniczej może być niewystarczająca. W przypadku, gdy ekspozycja przekracza wybraną klasę włókna szklanego z wermikulitem, należy rozważyć zastosowanie tkanin krzemionkowych o wyższej odporności temperaturowej lub innych specjalnie kwalifikowanych konstrukcji.
Tkaninę o wysokiej zawartości krzemionki należy rozważyć, gdy zastosowanie wiąże się z temperaturami lub ekspozycją na stopiony materiał wykraczającą poza praktyczny zakres wybranej konstrukcji z włókna szklanego.
BSTFLEX 96% wysokotemperaturowa tkanina krzemionkowa jest przeznaczona do zastosowań o znacznie wyższych temperaturach niż konwencjonalne włókno szklane.
Nie oznacza to, że krzemionka powinna automatycznie zastępować włókno szklane z wermikulitem w każdym kocu spawalniczym. Tkanina krzemionkowa może mieć inne właściwości pod względem kosztów, wagi, elastyczności i charakterystyki wykonania.
Prawidłowe porównanie to:
Jakiej ochrony wymaga ten konkretny proces spawania?
a nie:
Który materiał ma najwyższą temperaturę katalogową?
Brązowy, beżowy, szary, czarny i inne kolory są powszechnie kojarzone z różnymi obróbkami tkanin wysokotemperaturowych, ale kolor nie jest specyfikacją techniczną.
Dwie brązowe tkaniny wermikulitowe mogą mieć różne:
W przypadku ponownych zamówień należy identyfikować zatwierdzony produkt na podstawie kodu materiału, specyfikacji technicznej i próbki referencyjnej, a nie tylko na podstawie koloru.
Koc spawalniczy powinien być sprawdzany w ramach procedury prac gorących w zakładzie.
Szukaj:
Koc może zachować swój ogólny kształt, tracąc jednocześnie elastyczność lub wytrzymałość w miejscowo przegrzanym obszarze.
Nie kontynuuj używania uszkodzonej tkaniny tylko dlatego, że nie widać pełnej dziury. Przestrzegaj zakładowych kryteriów kontroli i wymiany sprzętu ochrony spawalniczej.

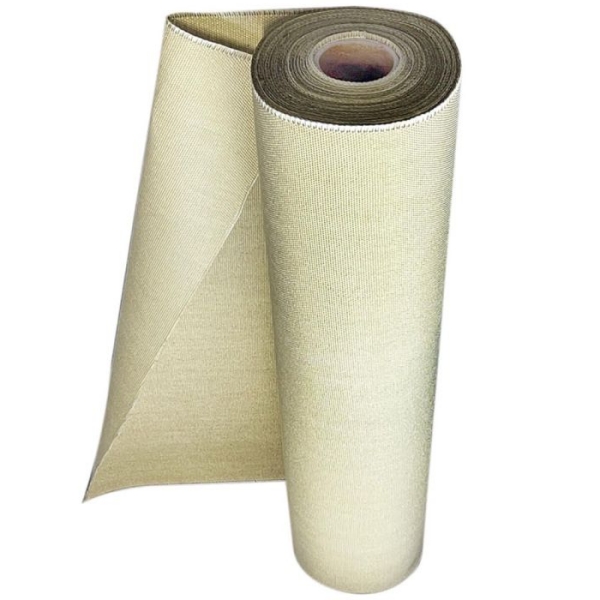

Tkanina w rolce to tylko jeden z elementów gotowego koca spawalniczego.
Gotowy produkt może również wymagać:
Nici do szycia, szwy i elementy mocujące muszą być odpowiednie do warunków, na jakie są narażone. Wysokotemperaturowa tkanina nie sprawia automatycznie, że każdy element gotowego koca jest odpowiedni do tych samych warunków.
BSTFLEX może dostarczyć niestandardowe produkty ochrony spawalniczej o różnych wymiarach i konstrukcjach. ZobaczOchrona obszaru spawania i lutowaniakategorię dla opcji gotowych koców.
| Pozycja zapytania ofertowego (RFQ) | Informacje do podania |
|---|---|
| Proces prac gorących | Spawanie MIG, TIG, elektrodą otuloną, szlifowanie, cięcie lub inny proces |
| Narażenie | Iskry, odpryski spawalnicze, żużel, ciepło promieniowania lub rozpryski stopionego metalu |
| Orientacja | Kurtyna pionowa, bariera nachylona lub koc poziomy |
| Temperatura | Ciągłe narażenie na ciepło i wszelkie krótkotrwałe piki |
| Wymagania dotyczące tkaniny | Wymagana grubość, gramatura lub istniejąca specyfikacja materiałowa |
| Rozmiar koca | Długość, szerokość i wymagany obszar pokrycia |
| Mocowanie | Przelotki, oczka, haczyki, paski lub inne wymagania instalacyjne |
| Ilość | Prototyp, ilość serwisowa lub zapotrzebowanie produkcyjne |
| Kwalifikacje | Wymagana metoda badawcza, certyfikacja lub specyfikacja klienta |
W przypadku OEM lub powtarzalnych zakupów szczególnie przydatne są rysunki i istniejące próbki. Jeśli poprzedni koc uległ uszkodzeniu, należy dołączyć zdjęcia i opisać, gdzie wystąpiło uszkodzenie.
Tak. Jest szeroko stosowane do produkcji koców i kurtyn spawalniczych, ponieważ konstrukcja z obrobionego włókna szklanego zapewnia odporność na wysokie temperatury, ścieranie oraz ochronę przed iskrami i odpryskami spawalniczymi. Wymagana klasa nadal zależy od intensywności i orientacji narażenia.
Nie. Jest to odniesienie do temperatury roboczej materiału dla określonych konstrukcji. Odpryski spawalnicze stanowią zagrożenie przy krótkotrwałym kontakcie i muszą być oceniane oddzielnie w zależności od wielkości kropli, ilości, czasu kontaktu i orientacji koca.
Nie. Większa grubość może poprawić trwałość lub masę termiczną, ale nie zapewnia automatycznie wyższej odporności temperaturowej materiału. Należy również wziąć pod uwagę elastyczność, wagę, montaż i rzeczywiste zagrożenie.
Może być używane w odpowiednich zastosowaniach, ale instalacja pozioma jest zazwyczaj bardziej wymagająca, ponieważ gorące cząstki mogą pozostawać na tkaninie. Narażenie na ciężki żużel lub stopiony metal może wymagać cięższej konstrukcji lub konstrukcji o wyższej odporności temperaturowej oraz kwalifikacji specyficznej dla danego zastosowania.
Tak. Kurtyny pionowe są powszechnym zastosowaniem. Należy potwierdzić wymaganą gramaturę tkaniny, wymiary, system mocowania i poziom ochrony dla danego procesu spawalniczego.
Rozróżnienie to w dużej mierze wiąże się z instalacją i narażeniem. Kurtyna jest zazwyczaj zawieszana pionowo, aby zatrzymać iskry i odpryski, podczas gdy koc może przykrywać sprzęt lub być umieszczony wokół lub pod obszarem roboczym. Koce poziome mogą być narażone na dłuższy kontakt z gorącymi cząstkami.
W przypadku materiału w rolkach, prześlij do BSTFLEX wymaganą grubość, szerokość, ilość oraz zastosowanie w pracach gorących w celu wyboru z oferty Tkanina z włókna szklanego powlekanego wermikulitem.
W przypadku gotowych koców lub kurtyn spawalniczych należy podać wymiary, orientację montażu, przewidywane narażenie na iskry, odpryski lub żużel oraz wymagane szczegóły mocowania. Niestandardowe rozmiary mogą być produkowane zgodnie z wymaganiami projektu.
Zobacz ofertę Ochrona obszaru spawania i lutowania BSTFLEX lub skontaktuj się z BSTFLEX w celu doboru materiału, próbek i wsparcia wyceny.
