Zamówienie niestandardowej osłony izolacyjnej wydechu wiąże się z czymś więcej niż tylko wyborem materiału z włókna szklanego i podaniem przybliżonej średnicy rury. Osłona musi pasować do rzeczywistej linii wydechowej, pokrywać odpowiednią nagrzaną sekcję i pozostawać praktyczna w montażu wokół połączeń, gięć oraz pobliskiego sprzętu.
Dla producentów grzejników, dostawców sprzętu morskiego, producentów pojazdów i dystrybutorów części zamiennych dokładne informacje wymiarowe na etapie zapytania ofertowego mogą zapobiec problemom z dopasowaniem podczas produkcji i montażu.
Niniejszy przewodnik wyjaśnia pomiary i szczegóły montażowe, które kupujący powinni podać, zamawiając niestandardowa osłona izolacyjna węża wydechowego.
Pierwszym krokiem jest dokładne określenie, co będzie izolowane.
Elementem może być:
Zewnętrzne wymiary tego elementu determinują podstawowe wymiary osłony.
Nie polegaj wyłącznie na nominalnym rozmiarze wydechu. Produkt opisywany jako rura wydechowa 24 mm lub 30 mm może używać tego wymiaru do określenia połączenia lub średnicy wewnętrznej, podczas gdy powierzchnia zewnętrzna, którą musi pokryć izolacja, może być inna.
W przypadku izolacji niestandardowej przydatnym pomiarem jest rzeczywista średnica zewnętrzna elementu w miejscu, w którym zostanie zamontowana osłona.
ID oznacza średnicę wewnętrzną. W przypadku osłony izolacyjnej wydechu ID określa przestrzeń wewnętrzną dostępną dla węża lub rury wydechowej.
Jest to jeden z najważniejszych wymiarów w zamówieniu niestandardowym.
| Wymiar | Co to oznacza | Dlaczego to ma znaczenie |
|---|---|---|
| Średnica zewnętrzna rury wydechowej | Rzeczywista średnica zewnętrzna rury lub węża | Określa element, który musi zmieścić się wewnątrz osłony |
| Średnica wewnętrzna osłony | Średnica wewnętrzna osłony izolacyjnej | Kontroluje dopasowanie montażowe |
| Średnica zewnętrzna osłony | Średnica zewnętrzna po dodaniu izolacji | Ważne tam, gdzie prześwit montażowy jest ograniczony |
| Długość osłony | Całkowita długość izolowana | Określa, jaka część linii wydechowej jest chroniona |
Częstym błędem zakupowym jest zamówienie osłony izolacyjnej przy użyciu wyłącznie nominalnego rozmiaru rury wydechowej.
Na przykład układ wydechowy może być identyfikowany za pomocą średnicy nominalnej, podczas gdy jego rzeczywisty profil zewnętrzny jest narażony na karbowanie, konstrukcję ścianek, złącza lub tolerancje produkcyjne.
Z tego powodu kupujący OEM powinni najlepiej zapewnić jedno z poniższych:

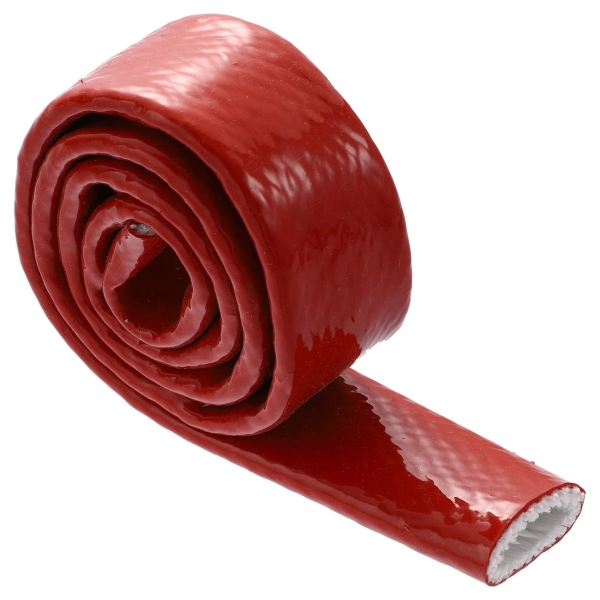

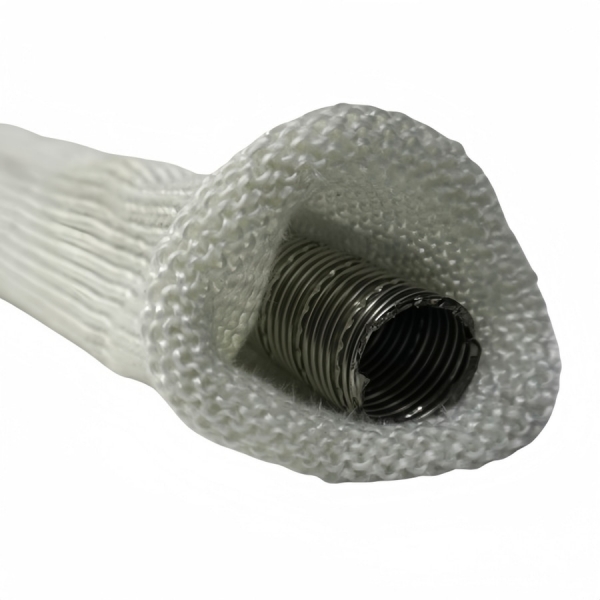

Jest to szczególnie ważne, gdy izolacja będzie montowana na elastycznej lub karbowanej rurze wydechowej.
Rękaw izolacyjny potrzebuje wystarczająco dużo przestrzeni wewnętrznej, aby można go było zamontować na elemencie wydechowym bez użycia nadmiernej siły.
Jednak nadmierny luz również jest niepożądany, ponieważ zbyt duży rękaw może nie ułożyć się prawidłowo na przewodzie wydechowym.
Odpowiednie dopasowanie zależy od kilku czynników:
Zamiast podawać dowolny naddatek, należy podać rzeczywistą średnicę zewnętrzną rury i opisać, w jaki sposób rękaw będzie montowany. Wymiary izolacji można wtedy dobrać odpowiednio do montażu.
Średnica samej rury wydechowej nie zawsze jest największym wymiarem związanym z montażem.
Jeśli rurkowy rękaw izolacyjny musi nasunąć się na złączkę, łącznik, obszar obejmy lub rozszerzony odcinek wydechu, ten większy wymiar może zdecydować o tym, czy rękaw będzie można zamontować.
Przed złożeniem zapytania o niestandardowy rękaw należy sprawdzić:
Jeśli rękaw nie musi przechodzić przez złączki, ponieważ jest montowany przed ostatecznym montażem układu wydechowego, należy zaznaczyć to na rysunku lub w zapytaniu ofertowym.
Wymagana długość rękawa powinna być oparta na odcinku przewodu wydechowego, który faktycznie wymaga ochrony termicznej.
Nie należy automatycznie określać całej długości rury wydechowej.
W wielu instalacjach dodatkowej izolacji wymaga jedynie odcinek znajdujący się blisko podłogi, kabli, węży, paneli lub zamkniętego sprzętu.
Zmierz punkty początkowe i końcowe wymaganej strefy izolowanej i weź pod uwagę:
Pojedyncza długa osłona termiczna nie zawsze jest najlepszą konfiguracją.
Układ wydechowy z kilkoma obejmami, ostrymi zmianami przebiegu lub punktami serwisowymi może być łatwiejszy w montażu z wieloma odcinkami izolacyjnymi.
| Konfiguracja | Typowy powód wyboru |
|---|---|
| Jedna ciągła osłona | Długi, prosty odcinek wydechu z niewieloma przerwami |
| Dwa odcinki izolacyjne | Obejma, wspornik lub punkt serwisowy dzielący strefę nagrzewania |
| Wiele krótkich odcinków | Złożony przebieg lub kilka przeszkód montażowych |
| Niestandardowe długości indywidualne | Powtarzalny montaż wydechu OEM |
W przypadku produkcji seryjnej identyfikacja każdego odcinka izolacji na rysunku montażowym układu wydechowego pomaga zachować spójny montaż w kolejnych egzemplarzach.

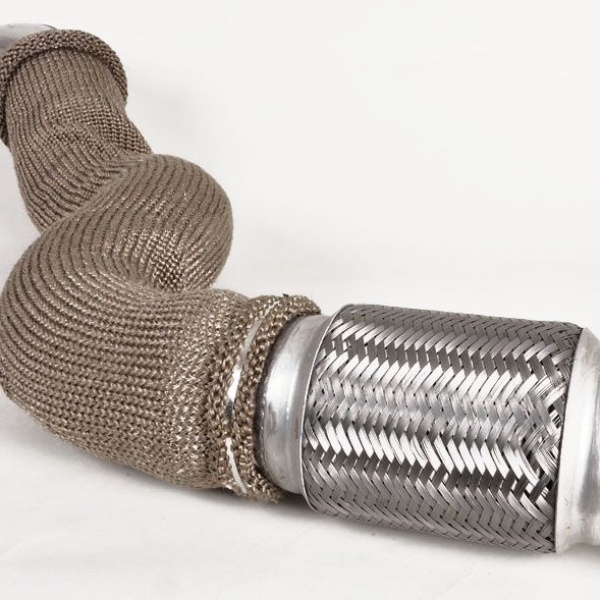

Osłona zamontowana na prostej rurze i osłona zainstalowana wokół zakrzywionej trasy wydechu nie mają takiej samej geometrii.
Jeśli izolowany przewód wydechowy zawiera zgięcia, należy podać:
Zdjęcie lub rysunek jest szczególnie przydatny w przypadku kompaktowych instalacji nagrzewnic, gdzie wydech zmienia kierunek bezpośrednio po opuszczeniu nagrzewnicy.
W przypadku kompaktowych instalacji zewnętrzne wymiary gotowej izolacji mogą być równie ważne jak średnica wewnętrzna.
Jest to powszechne w:
Jeśli rura wydechowa przechodzi przez ograniczoną przestrzeń, zmierz dostępny prześwit wokół rury przed określeniem izolacji.
Gotowy zespół musi mieścić się w dostępnej obwiedni bez kolizji z sąsiednimi komponentami.
Informacje wymiarowe informują producenta, jaki rozmiar wyprodukować. Informacje o zastosowaniu wyjaśniają, w jaki sposób osłona będzie używana.
Zapytanie ofertowe OEM powinno określać, czy układ wydechowy jest zamontowany w:
Dostawca powinien również wiedzieć, czy izolacja jest narażona na wibracje, częsty ruch, wilgoć, ścieranie lub ograniczoną przestrzeń montażową.
Morskie instalacje grzewcze są często kompaktowe, a trasa wylotu spalin może przechodzić przez przestrzenie wyposażenia, w których otaczające powierzchnie i komponenty wymagają dodatkowej separacji termicznej.
W przypadku zamówienia niestandardowej izolacji morskiego węża wydechowego przydatne informacje w zapytaniu ofertowym (RFQ) obejmują:
Jeśli w gamie produktów stosuje się kilka konfiguracji układu wydechowego, każdą wersję należy zidentyfikować osobno, zamiast łączyć wszystkie wymiary w jedną specyfikację.

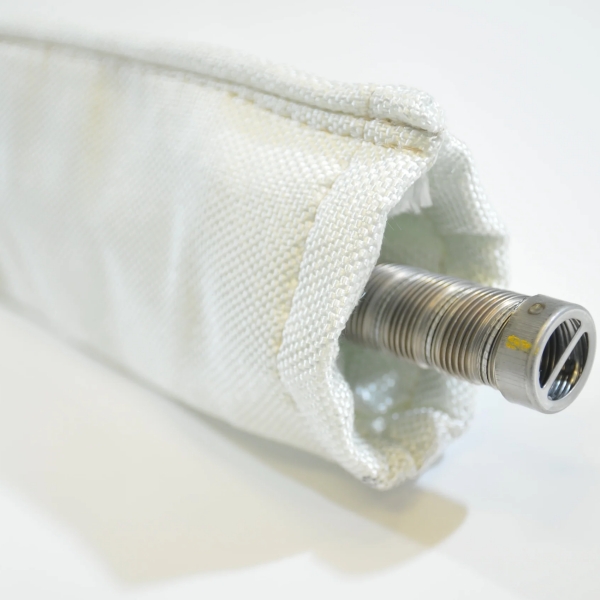

Układy nagrzewnic diesla mogą wykorzystywać różne średnice rur wydechowych w zależności od nagrzewnicy i konstrukcji układu.
BSTFLEX produkuje również elastyczną dwuścienną rurę wydechową ze stali nierdzewnej do nagrzewnic diesla w wielu średnicach, co pozwala rozpatrywać rurę wydechową i wymagania dotyczące izolacji termicznej jako część tego samego układu.
W przypadku zakupu samej rękawa izolacyjnego osobiście należy jednak przed rozpoczęciem produkcji potwierdzić rzeczywiste wymiary rury wydechowej.
Nowy projekt OEM zazwyczaj rozpoczyna się od rysunków i kontrolowanych wymiarów. Projekty wymiany często rozpoczynają się od istniejącego, zainstalowanego układu wydechowego.
W przypadku dostaw zamiennych kupujący mogą podać:
Jeśli oryginalna izolacja jest uszkodzona lub odkształcona, należy zmierzyć sam element wydechowy, zamiast kopiować wymiary z zużytej izolacji.
Kompletne zapytanie ofertowe (RFQ) można przygotować za pomocą następującej listy kontrolnej.
| Pozycja zapytania ofertowego (RFQ) | Infor-macje do podania |
|---|---|
| Element układu wydechowego | Elastyczna rura, sztywna rura, wąż wydechowy lub zespół |
| Średnica zewnętrzna rury | Rzeczywista zmierzona średnica zewnętrzna |
| Wymagana średnica wewnętrzna tulei | Jeśli została już określona na rysunku |
| Wymagana długość | Całkowita długość izolacji lub poszczególne sekcje |
| Prowadzenie / Trasowanie | Proste, zakrzywione lub mieszane |
| Największa złączka | Wymiar, jeśli tuleja musi przez niego przejść |
| Przestrzeń montażowa | Maksymalny dostępny obrys zewnętrzny, jeśli dotyczy |
| Zastosowanie | Ogrzewanie postojowe Diesel, ogrzewanie morskie, pojazdy lub sprzęt przemysłowy |
| Ilość | Prototyp, wielkość serii i szacowane roczne zapotrzebowanie |
| Odniesienie | Rysunek, próbka lub zdjęcia instalacyjne |
| Opakowanie | Wymagania dotyczące opakowań luzem, jednostkowych, w zestawach lub OEM |
Sama wydajność nagrzewnicy nie zapewnia wystarczających informacji o wymiarach, aby wyprodukować dopasowaną osłonę izolacyjną. Rzeczywiste wymiary układu wydechowego są bardziej przydatne.
Izolacja otacza zewnętrzną część rury wydechowej. Sprecyzuj wyraźnie, czy każdy wymiar w zapytaniu ofertowym (RFQ) odnosi się do średnicy wewnętrznej (ID), czy zewnętrznej (OD).
Tuleja może pasować do rury idealnie, a mimo to być niemożliwa do zainstalowania, jeśli musi nasunąć się na większą złączkę lub łącznik.
Długie odcinki izolacji mogą kolidować z obejmami, wspornikami lub miejscami obsługi serwisowej. Określ rzeczywistą strefę ochrony termicznej przed podjęciem decyzji o długości rękawa.
Dwa systemy o tej samej średnicy mogą wymagać różnych konfiguracji izolacji, jeśli jeden jest prosty, a drugi zawiera kilka zakrętów lub przeszkód montażowych.
W przypadku nowych systemów grzewczych OEM przydatne może być zdefiniowanie izolacji po ustaleniu przebiegu wydechu i otaczającej przestrzeni montażowej.
Prototypową osłonę można następnie poddać ocenie pod kątem:
Po potwierdzeniu wymiarów tę samą specyfikację można wykorzystać do powtórnej produkcji.
BSTFLEX produkuje rękawy izolacyjne ze szkła hartowanego do węży wydechowych o wymiarach dostosowanych do układu wydechowego, zamiast ograniczać kupujących do jednej stałej średnicy lub długości.
Produkcja na zamówienie może wspierać producentów nagrzewnic, dostawców sprzętu morskiego, producentów pojazdów rekreacyjnych i innych pojazdów, dostawców układów wydechowych, dystrybutorów oraz producentów urządzeń przemysłowych.
Aby zapoznać się z dodatkowymi przewodami do nagrzewnic, ochroną układu wydechowego i produktami do zarządzania termicznego, zobacz naszą ofertę rur ochronnych przed ciepłem.
W celu uzyskania dokładnej wyceny należy podać zewnętrzną średnicę rury wydechowej, wymaganą długość izolacji, układ montażowy, ilość oraz wszelkie dostępne rysunki lub zdjęcia.
Jeśli w ramach tego samego projektu wymaganych jest kilka średnic lub długości, należy wymienić każdą konfigurację osobno. Pozwala to na wyprodukowanie rękawów izolacyjnych dla konkretnych zespołów wydechowych, zamiast traktowania ich jako jednego uniwersalnego rozmiaru.
Zobacz Rękaw izolacyjny z włókna szklanego do węża wydechowego dla niestandardowych wymagań OEM i dostaw hurtowych.
