Mieszki prostokątne do prowadnic liniowych i prowadnic maszynowych: Pomiary zamienne

Zamienny mieszek prostokątny może odpowiadać szerokości starej osłony, a mimo to nie pasować do maszyny. Rama montażowa może znajdować się na innej wysokości, złączka smarowa może zahaczać o fałdy lub skompresowana osłona może zajmować przestrzeń potrzebną dla ruchomego stołu. W przypadku prowadnic liniowych i prowadnic maszynowych specyfikacja zamiennika musi opisywać montaż, a nie tylko luźną osłonę materiałową.

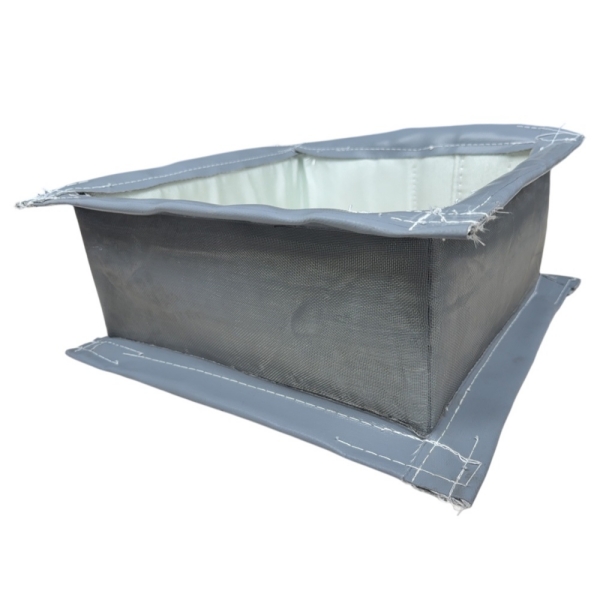

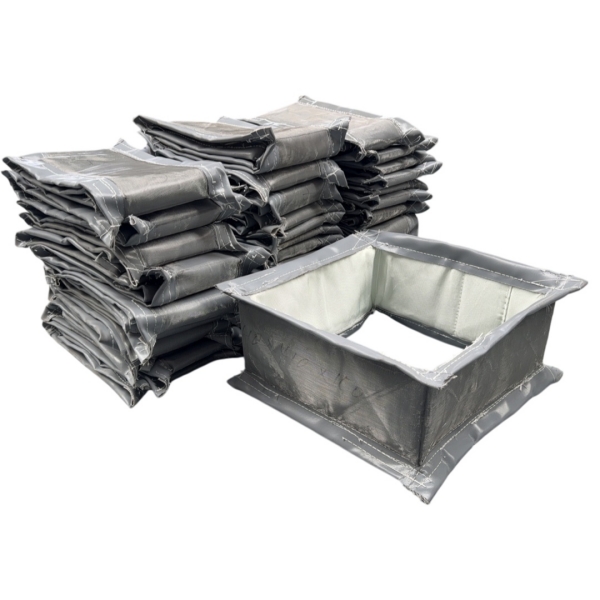

BSTFLEX niestandardowe szyte miechy prostokątne zapewniają elastyczną ochronę prostokątnych komponentów maszyn i zespołów prowadnic. Profil, długości robocze, tkaninę i mocowania można dobrać pod kątem wymiarów istniejącego sprzętu. Przydatny rysunek zamiennika oddziela przestrzeń chronioną, prześwit zewnętrzny i połączenia na każdym końcu.

Określ układ osłony przed wykonaniem pomiarów

Najpierw ustal, czy istniejący mieszek osłania pojedynczą szynę, rozciąga się na dwie równoległe szyny, chroni prowadnicę skrzynkową czy otacza prostokątny siłownik. Pokaż, które płaszczyzny są osłonięte, a które pozostają otwarte. Trzystronna osłona prowadnicy i w pełni zamknięty mieszek prostokątny nie są zamienne tylko dlatego, że ich całkowita szerokość i wysokość wyglądają podobnie.

Zidentyfikuj mocowanie stałe i mocowanie ruchome. W niektórych instalacjach osłona kończy się na wózku zamiast otaczać kompletny blok łożyskowy. W innych dodatkowe elementy znajdują się wewnątrz chronionej przestrzeni. Zaznacz tę granicę wyraźnie, aby proponowany otwór był dopasowany do rzeczywistego układu.

Przed przystąpieniem do pomiarów lub demontażu osłony, upoważniony personel powinien odciąć niebezpieczną energię, kontrolować zmagazynowaną energię i zabezpieczyć elementy przed niezamierzonym ruchem zgodnie z procedurą konserwacji maszyny. Sprawdź bezpieczny stan przed sięgnięciem do mechanizmu.

Przygotuj trzy widoki dla wymiany prostokątnego mieszka

Zdjęcie z boku rzadko pokazuje wystarczająwo dużo, aby odtworzyć osłonę prowadnicy maszyny. Przygotuj widok z boku, przekrój oraz oddzielne widoki dwóch końców montażowych. Używaj tych samych jednostek w całym projekcie i oznacz każdy szacowany wymiar jako niezweryfikowany.

Tam, gdzie przekrój zmienia się na odcinku ruchu, należy uwzględnić dodatkowe przekroje w miejscach zwężeń. Oznacz fotografie tak, aby odpowiadały widokom na rysunku, zamiast polegać na nieoznakowanym zbiorze zdjęć.

Zmierzyć zabezpieczony otwór i przestrzeń zewnętrzną osobno

W przypadku pojedynczej prowadnicy liniowej należy zanotować układ prowadnicy i wózka wraz ze wszystkimi elementami, które wchodzą w przestrzeń roboczą osłony. W przypadku osłony rozciągającej się na dwie prowadnice należy dodać rozstaw prowadnic oraz całkowitą chronioną szerokość. Należy uwzględnić przyłącza smarowania, wsporniki czujników, łby śrub i mocowania kabli wszędzie tam, gdzie wpływają one na prześwit.

Rozróżnij trzy zestawy wymiarów: chronione komponenty, wymagany wolny prześwit wewnątrz osłony harmonijkowej oraz maksymalną dostępną przestrzeń na zewnątrz niej. Nie oznaczaj wszystkich trzech po prostu jako „szerokość” i „wysokość”. Jeśli luz roboczy ma zostać określony przez producenta, podaj rzeczywiste wymiary komponentu i określ ten wymóg.

Wysokość wymaga zdefiniowanej powierzchni odniesienia. Wymiar zmierzony od łoża maszyny nie jest wymienny z wymiarem zmierzonym od góry szyny. Pokaż odniesienie na przekroju i umiejscowij względem niego ramę montażową.

Zarejestruj również narożniki, stopnie i lokalne ograniczenia. Otwór prostokątny z zaokrąglonymi narożnikami może nie pomieścić kwadratowego występu, nawet jeśli jego nominalna szerokość i wysokość wydają się wystarczające. Sprawdź proponowane podpory wewnętrzne oraz otwór tkaniny; każdy z nich może stać się elementem ograniczającym.

Dopasuj obie ramy końcowe, w tym ich położenie

Zmierzyć koniec A i koniec B niezależnie. Zanotować czysty światło otworu, wymiary zewnętrzne ramy, grubość płytki oraz pozycję płaszczyzny mocowania względem prowadnicy. Rama o prawidłowym świetle otworu, ale montowana zbyt nisko, może wciągnąć osłonę w szynę.

Określić środki otworów montażowych względem wyraźnie zidentyfikowanych krawędzi odniesienia lub baz. Uwzględnić średnice otworów, wymiary szczelin, pogrubienia stożkowe lub walcowe tam, gdzie ma to zastosowanie, oraz typ elementu złącznego. Określić kierunek patrzenia, aby niesymetryczny wzór nie został pomylony ze swoim odbiciem lustrzanym.

Sprawdzić zakładkę między końcem tkaniny a jej płytką mocującą. Pokazać, gdzie zaczyna się pierwsze aktywne załamanie i gdzie kończy się obszar zaciskania. Mocowanie musi utrzymywać osłonę w żądanej pozycji bez blokowania fałdy roboczej.

W przypadku ponownie używanego osprzętu dostarczyć rysunek lub zweryfikowane wymiary rzeczywistych części. Zidentyfikować odkształcone płytki, uszkodzone otwory lub wcześniejsze modyfikacje terenowe. Nie doprowadzać do sytuacji, w której nowy mieszek kompensuje uszkodzoną powierzchnię montażową bez uzgodnionej naprawy lub przeprojektowania.

Sprawdź każdą osłonę po obu stronach ruchomego stołu

Maszyna może używać oddzielnych mieszków po przeciwnych stronach stołu lub suportu. Gdy stół się porusza, jedna osłona kompresuje się, podczas gdy druga się rozciąga. Należy traktować je jako oddzielne części, chyba że ich pozycje montażowe i wymiary robocze zostały potwierdzone jako identyczne.

Oznaczyć osłony według osi i strony, a następnie zanotować najkrótszą i najdłuższą zainstalowaną odległość każdej osłony. Podobnie wyglądające osłony mogą wymagać różnych długości, ponieważ wspornik, obudowa napędu lub rama końcowa zmieniają dostępną przestrzeń z jednej strony.

Użyj przewodnika pomiaru mieszków szytych, aby zdefiniować odniesienia długości i odróżnić długość zainstalowaną od długości korpusu elastycznego. W przypadku tej oceny wymiany dodatkowym zadaniem jest zweryfikowanie obu stron osi, a nie tylko powtórzenie nominalnego skoku maszyny.

Oceń złożony pakiet wraz z jego szwami, wspornikami i przejściami końcowymi. Kopiowanie liczby fałd ze starego elementu nie gwarantuje, że inna tkanina lub konstrukcja zmieści się w tej samej ograniczonej przestrzeni.

Uwzględnij dostęp do prowadzenia i konserwacji

Zarejestruj, w jaki sposób dotychczasowa osłona jest podparta i prowadzona. Zidentyfikuj wszelkie ramy, elementy ślizgowe, punkty zawieszenia lub podpory pośrednie będące częścią zespołu oraz określ, czy będą one ponownie wykorzystywane. Nie należy oczekiwać, że elastyczna osłona będzie zachowywać odstęp od mechanizmu tylko dlatego, że jej wymiary końcowe są poprawne.

Podaj orientację montażową, prędkość przemieszczania, przyspieszenie (jeśli jest znane) oraz częstotliwość ruchu. Poproś o weryfikację proponowanego układu podparcia pod kątem tych warunków. W przypadku ciasno zamkniętych lub szybko poruszających się zespołów uwzględnij wymagania dotyczące wentylacji, zamiast zakładać, że szwy zapewniają wystarczający przepływ powietrza.

Zachowaj na rysunku dostęp do punktów smarowania, czujników i śrub mocujących. W miejscach, gdzie wymagany jest zdejmowany otwór, szyte mieszki z zamkiem błyskawicznym mogą być oceniane osobno. Pozycję otworu oraz trasę montażową dla sztywnych ram końcowych nadal należy sprawdzić.

Dobierz tkaninę do rzeczywistych warunków eksploatacji

Mieszki maszynowe stosowane w lekko zanieczyszczonym układzie pozycjonowania pracują w innych warunkach niż osłony znajdujące się w pobliżu strefy cięcia. Przed wyborem materiału opisuj zanieczyszczenia, kontakt z płynami oraz narażenie na temperaturę.

W przypadku narażenia na chłodziwo podaj specyfikację cieczy, stężenie robocze, temperaturę oraz informację, czy kontakt ma charakter sporadycznych rozbryzgów, czy ciągłego strumienia. Oceń łącznie powłokę tkaniny, przeszycia, szwy i mocowania końcowe. Powlekana tkanina nie sprawia automatycznie, że szyty zespół jest wodoszczelny.

Gorące, ostre wióry lub duże obciążenie wiórami mogą wymagać dodatkowego ekranowania lub innej konstrukcji osłony. Nie należy określać zwykłych mieszków z tkaniny jako bezpośredniego zamiennika osłony pancernej lub teleskopowej stali bez przeanalizowania wymagań dotyczących ochrony. Dopasowanie otworów montażowych nie jest dowodem równoważnej wydajności.

W przypadku prostokątnych mieszków narażonych na działanie wysokich temperatur, BSTFLEX może ocenić tkaniny techniczne, takie jak włókno szklane powlekane silikonem, włókno szklane powlekane PTFE lub włókno szklane aluminizowane. Wybór zależy od warunków ekspozycji i wymagań dotyczących wielokrotnego zginania. Potwierdź parametry graniczne gotowej konstrukcji, zamiast stosować temperaturę bazową tkaniny do każdego szwu, podpory i elementu mocującego.

Wykorzystaj stary element do sformułowania pytań, a nie tylko do odczytania wymiarów

Zachowaj zdemontowaną osłonę, o ile to możliwe, i sfotografuj jej uszkodzenia przed utylizacją. Poniższe spostrzeżenia mogą pomóc w analizie wymiany, jednak żadne z nich samo w sobie nie udowadnia przyczyny awarii.

Zarejestruj wszelkie zmiany wprowadzone od momentu zainstalowania starej osłony, w tym przeniesione czujniki, wymienione wózki lub zmieniony sposób doprowadzania chłodziwa. Wymiana opierająca się wyłącznie na starym rysunku może pominąć te zmiany. Zaznacz, które wymiary pochodzą z maszyny, które z próbki, a które pozostają do potwierdzenia.

Pytania dotyczące wymiany prostokątnych mieszków

Czy model szyny pozwala zidentyfikować odpowiednie mieszki?

Pomaga on ustalić geometrię prowadnicy, ale nie definiuje ram montażowych maszyny, rozstawu szyn, sąsiadującego wyposażenia ani dostępnej ograniczonej przestrzeni. Do rysunku montażowego należy dołączyć informacje o modelu szyny i wózka.

Czy istniejące płyty montażowe mogą zostać użyte ponownie?

Potencjalnie tak, pod warunkiem że ich stan, wymiary i sposób mocowania są odpowiednie dla nowego zespołu. Określ, czy zamówienie dotyczy samej osłony materiałowej, czy obejmuje również nowe płyty, elementy złączne i podpory.

Czy grubsza tkanina sprawi, że zamiennik będzie trwalszy?

Niekoniecznie. Sama grubość nie eliminuje tarcia, nadmiernego wysuwu, niekompatybilnego chłodziwa ani nieodpowiedniego kontaktu z wiórami. Zmiana materiału wymaga również ponownego sprawdzenia złożonego pakietu oraz zakresu ruchu.

Zatwierdź kompletny zespół zamienny

Przed rozpoczęciem produkcji potwierdź rewizję rysunku, otwór wewnętrzny, limity zewnętrzne, długości robocze, szczegóły ram końcowych oraz wszelkie podpory lub elementy ułatwiające dostęp. Określ tolerancje wymiarów, które wpływają na dopasowanie, i ustal, w jaki sposób będą one sprawdzane. Rozróżnij wymiary sztywnych ram od wymiarów elastycznego korpusu.

Podczas instalacji i uruchamiania postępuj zgodnie z zatwierdzonymi procedurami maszyny. Sprawdź prześwit, pewność zamocowania oraz zachowanie fałd podczas zamierzonego ruchu w ramach kontrolowanego procesu przywracania do eksploatacji. Trzymaj personel z dala od ruchomych elementów i ponownie odizoluj sprzęt przed przystąpieniem do regulacji. Nie traktuj osłony chroniącej przed zanieczyszczeniami jako zamiennika wymaganych osłon bezpieczeństwa maszyny.

Zamów niestandardowe mieszki prostokątne do swojej maszyny

Prześlij do BSTFLEX oś i zastosowanie maszyny, trzy rzuty rysunkowe, zdjęcia z instalacji oraz warunki pracy. Podaj wymaganą ilość dla każdej osłony, informację, czy osprzęt montażowy będzie użyty ponownie, oraz wszelkie zaobserwowane problemy z poprzednim zespołem.

Nasze szyte mieszki prostokątne do ochrony maszynmożna ocenić pod kątem wymiany i wymagań OEM. Przeglądajoferta mieszków szytych na wymiar dla innych profili lub poprosić o wycenę miecha prostokątnego wraz z rysunkami i szczegółami wniosku.
