Przeszywana mata igłowa z włókna szklanego do produkcji OEM: Cięcie, obsługa i kontrole odbiorcze

Rolka izolacji nie jest elementem montowanym przez montera. Zanim dotrze do urządzenia, materiał może zostać rozwinięty, złożony, przycięty, ułożony w stos, przeniesiony i dopasowany do otworów lub punktów mocowania. Dla klienta OEM istotne jest pytanie, czy wybrana mata może przejść przez ten proces i nadal spełniać wymagania rysunku.

Określ rodzaj maty igłowej z włókna szklanego łączonej ściegiem, biorąc pod uwagę gatunek włókna, nić wzmacniającą, układ ściegów, grubość gotowego produktu i format dostawy. Następnie zatwierdź reprezentatywne części do cięcia pod kątem obsługi, dopasowania i zastosowania.Dzięki temu działy zakupów i produkcji mają wspólną bazę umożliwiającą porównywanie próbek i akceptowanie powtarzających się zamówień.

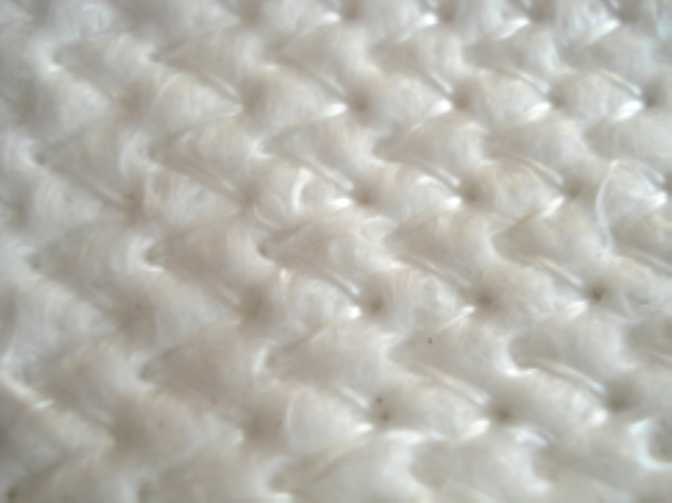

TenMata igłowa z włókna szklanego BSTFLEX łączona ściegiemŁączy strukturę izolacji z igłowanego włókna szklanego z dodatkowym wzmocnieniem z przędzy. Wiązanie ściegiem służy do poprawy integralności mechanicznej; stopień poprawy i odpowiednia metoda przetwarzania zależą od konkretnej konstrukcji. Niniejszy poradnik koncentruje się na przekształcaniu tego materiału w przemysłowe komponenty izolacyjne.

Zacznij od rysunku części izolacyjnej

Określ, czy rysunek opisuje rdzeń izolacyjny, wkład izolacyjny z powłoką, czy też kompletną osłonę urządzenia. Zarys rdzenia nie powinien być tworzony bezpośrednio na podstawie wymiarów zewnętrznych gotowej osłony bez uwzględnienia jej konstrukcji.

Zaznacz krawędzie i otwory montażowe służące do umiejscowienia elementu podczas montażu. Uwzględnij szczeliny, wycięcia, wąskie sekcje, planowane zagięcia oraz przestrzeń dostępną na izolację. Określ, czy wymiary są sprawdzane na płaskiej, nieskompresowanej części, czy po montażu. Jest to szczególnie przydatne w przypadku wkładek montowanych wewnątrz paneli urządzeń grzewczych i zdejmowanych pokryw.

Użyj opisu materiału, który określa gatunek szkła i wzmocnioną konstrukcję. Określ każdą okładzinę osobno. Terminy „mata z włókna szklanego zszywana” i „mata z włókna szklanego wzmocnionego” nie stanowią same w sobie pełnej specyfikacji zamówienia.

Przed zagnieżdżeniem ustaw kierunek zwijania i ściegu

Poproś dostawcę o wskazanie kierunku rolki i układu ściegów na próbce. Tam, gdzie kierunek ma znaczenie dla dopasowania lub obsługi, pokaż strzałkę orientacyjną na rysunku części. Nie zatwierdzaj obróconego układu cięcia wyłącznie ze względu na zmniejszenie ilości odpadów.

Przetestuj proponowaną orientację wokół zakrętów, otworów i wąskich odcinków łączących. Porównaj części w różnych orientacjach, jeśli pozwala na to projekt, i udokumentuj wynik. Celem jest ustalenie, czy orientacja tego elementu wymaga kontroli, a nie założenie, że każda przeszywana mata zachowuje się tak samo w każdym kierunku.

W przypadku wymagań dotyczących wzoru ściegu należy zdefiniować, co jest mierzone: odstępy między rzędami ściegów, długość ściegu w rzędzie lub inną uzgodnioną cechę. Pojedynczy wymiar ściegu jest niejednoznaczny bez tej definicji. Każda żądana wartość powinna zostać zweryfikowana pod kątem wykonalności produkcyjnej, zanim stanie się wymaganiem zamówienia.

Zatwierdź trasę cięcia materiału produkcyjnego

Użyj próbek reprezentujących proponowany gatunek włókna, grubość i konstrukcję ściegu. Próba na cieńszej, prostej macie nie weryfikuje procesu cięcia grubszej, wzmocnionej maty.

Uzgodnij próbę, która odzwierciedla zamierzoną ścieżkę produkcji, taką jak cięcie nożem lub wykrawanie, tam gdzie to właściwe. Zapisz, jak materiał jest podtrzymywany i utrzymywany, czy jest cięty pojedynczo, czy w stosach, oraz jak części są usuwane po cięciu. Są to zmienne procesowe do oceny, a nie uniwersalne ustawienia podane w tym przewodniku.

Sprawdź elementy, które sprawiają najwięcej trudności: małe otwory, ciasne narożniki wewnętrzne, wąskie mostki i cięcia w poprzek linii ściegu. Sprawdź, czy nie występują niekompletne cięcia, przeciągnięte włókna, lokalne rozdarcia i uszkodzenia nici. Oceń stan krawędzi po uniesieniu i przeniesieniu elementu, a nie tylko wtedy, gdy pozostaje on podparty na stole krojczym.

Uzgodnij akceptowalny wygląd krawędzi, korzystając z reprezentatywnych próbek lub zdjęć. Unikaj niejasnych opisów, takich jak idealnie czysty lub zerowy wskaźnik wypadania, chyba że istnieją określone testy i granice akceptacji. Szwy przecinające obrobiony obwód zostaną przecięte; odróżnij przecięty koniec nitki od stopniowego prucia się, które wpływa na zachowaną część.

Sprawdź obsługę pomiędzy cięciem a instalacją

Przeprowadź próbne elementy przez proces przenoszenia. Podnieś je z powierzchni cięcia, umieść w proponowanym opakowaniu, przenieś do miejsca montażu i zamontuj, używając przewidzianych podpór. Zapisz wszelkie uszkodzenia lub dodatkowe czynności wymagane na każdym etapie.

W przypadku dużych lub profilowanych wkładek, należy ocenić podparcie podczas podnoszenia, zamiast traktować wąski odcinek jako punkt przenoszenia. W przypadku zestawów należy wyraźnie oznaczyć części, aby operatorzy nie musieli ich wielokrotnie rozkładać ani obracać, aby znaleźć właściwy element.

W przypadku otwierania pokrywy w celu przeprowadzenia prac serwisowych, należy uwzględnić jej demontaż i ponowny montaż podczas próby. Należy sprawdzić, czy rdzeń nie przesuwa się wewnątrz okładziny, nie przerzedza się wokół zamknięć lub nie wymaga zmiany położenia. Wzmocnienie powinno spełniać określone wymagania dotyczące obsługi; nie powinno być stosowane w celu kompensacji brakujących podparć lub nieodpowiedniej konstrukcji mocowania.

Napisz mierzalne kryteria akceptacji

Zatwierdzona próbka jest przydatna, ale powtarzalna produkcja również wymaga pisemnej kontroli. Wybierz kontrole, które są istotne dla danego komponentu i uzgodnij pobieranie próbek, metody i limity akceptacji przed złożeniem zamówienia produkcyjnego.

Odczyty grubości wymagają wspólnej metody, ponieważ materiał jest ściśliwy. Należy określić sposób kondycjonowania i pomiaru próbki, zamiast porównywać odczyt ręczny z inną procedurą laboratoryjną. Jeśli projekt wymaga uznanej metody badawczej, należy potwierdzić, że ma ona zastosowanie do dostarczonej wzmocnionej konstrukcji.

Oddziel nominalną grubość dostarczoną od grubości zainstalowanej. Wyjaśnij również, czy wartość gramatury powierzchniowej odnosi się do maty bazowej, czy do całego materiału łączonego zszywkami. Porównanie wartości samego rdzenia z wartością gotowego materiału może zaciemnić różnice między ofertami.

W przypadku, gdy zbrojenie musi przetrwać okres użytkowania, należy uwzględnić próbki wystawione na działanie ciepła

Zdecyduj, czy nić wzmacniająca jest potrzebna głównie podczas produkcji, czy też musi podtrzymywać matę przez cały okres eksploatacji. Określ temperaturę izolacji, czas ekspozycji, atmosferę roboczą i ewentualne powtarzające się cykle nagrzewania.

W przypadku konieczności wzmocnienia w trakcie eksploatacji, należy zlecić odpowiedzialnemu zespołowi technicznemu określenie odpowiedniej sekwencji ekspozycji na ciepło i kontroli. Następnie należy sprawdzić reprezentatywne wycięte elementy pod kątem zmian wymiarów, stanu szwów, integralności i dopasowania. Należy uzgodnić wymagany wynik przed testem, zamiast oceniać nieznaną próbkę po wygrzaniu.

Nie należy zastępować tej oceny temperaturą topnienia włókna szklanego, ogólnymi wartościami temperatury maksymalnej ani wytrzymałością na rozciąganie w temperaturze pokojowej. Atest termiczny i mechaniczny powinien odnosić się do konkretnej kombinacji maty i nici. Samo dodanie ściegów nie kwalifikuje materiału do pracy w wyższej temperaturze ciągłej.

Oddzielne zatwierdzenie rdzenia od zatwierdzenia gotowego montażu

Wycięty rdzeń izolacyjny może przejść kontrolę odbiorczą, podczas gdy cały panel lub pokrywa nadal wymaga oceny termicznej. Określając docelową wartość strat ciepła lub temperatury powierzchni, należy określić grubość materiału, podpory, warstwy zewnętrzne i po stronie gorącej, otwory oraz warunki brzegowe.

Podobnie, sama konstrukcja zszywana nie gwarantuje odporności na erozję w warunkach przepływu odsłoniętego materiału, odporności ogniowej gotowego produktu ani parametrów akustycznych. Zamiast przenosić wynik z innego materiału lub zespołu, należy zażądać dowodów istotnych dla proponowanego zastosowania.

Należy zapoznać się z aktualną Kartą Charakterystyki Niebezpiecznej dostarczonego materiału oraz procedurami postępowania z materiałem w miejscu jego cięcia i montażu. Kontrola materiału nie zastępuje wymaganych kontroli w miejscu pracy.

Przenieś zatwierdzoną specyfikację do zamówień powtarzalnych

Po zatwierdzeniu próbki, zachowaj opis materiału, poprawiony rysunek, uzgodnioną orientację ściegu, metodę kontroli i instrukcje pakowania jako jeden kontrolowany zestaw. Określ, które zmiany wymagają weryfikacji przed dostawą, w tym gatunek włókna, przędzę wzmacniającą, okładzinę, wzór lub geometrię wyciętego elementu.

W przypadku zamówień na rolki, należy odnotować użyteczną szerokość i długość, a także specyfikację materiału. W przypadku zamówień na części cięte, należy odnotować zaakceptowane wymiary, ilość i uzgodnione warunki dostawy. Porównywanie ofert odbywa się na tej samej podstawie: powierzchnia dostarczona dla rolek lub zaakceptowane sztuki dla komponentów przetworzonych.

BSTFLEX zapewnia przegląd aplikacji i opracowywanie próbek za pośrednictwemUsługi OEM i produkcji niestandardowej. Prześlij wymagany format rolki lub rysunek części do analizy wykonalności, uwzględniając wszelkie wymagania dotyczące narzędzi, tolerancji i dokumentacji. Potwierdź proponowany zakres dostaw przed zatwierdzeniem produkcji.

Co wysłać w celu uzyskania wyceny maty z włókna szklanego łączonej ściegiem

Prześlij wniosek o sprzęt, wersję rysunku, wymagany gatunek szkła, grubość, gęstość lub gramaturę oraz ilość. W przypadku określonej konstrukcji ściegu, uwzględnij wymagania dotyczące nici wzmacniającej, wzór i orientację. Dodaj warunki pracy i wyjaśnij, czy wzmocnienie musi zachować funkcjonalność po wystawieniu na działanie ciepła.

Określ, czy potrzebujesz rolek do cięcia na miejscu, czy gotowych półfabrykatów izolacyjnych do montażu. Uwzględnij liczbę próbek, wymagania dotyczące kontroli i przewidywane zapotrzebowanie na kolejne zamówienia. Pozwoli to na łączną ocenę materiału, prac konwersyjnych i zakresu zatwierdzenia.

W celu uzyskania informacji na temat wzmocnionego materiału odwiedźstrona produktu: mata igłowa z włókna szklanego łączona szyciem. W przypadku gdy wzór nie wymaga dodatkowego szycia,prosta mata igłowa z włókna szklanegoPozostaje osobną opcją. Inne rodzaje włókien są dostępne do porównania poprzezzakres materiałów izolacyjnych wysokotemperaturowych.

Poproś o wycenę i przegląd próbekz rysunkiem komponentu i wymaganiami akceptacji. Zatwierdź materiał w formie, której będzie używał Twój zespół produkcyjny, a następnie uwzględnij tę specyfikację w każdym kolejnym zamówieniu.
