Tkaninowe złącza kompensacyjne do wentylatorów i dmuchaw: Dobór wlotowy i wylotowy

Kompensatory materiałowe do wentylatorów i dmuchawPodłącz urządzenie do sąsiednich kanałów, zapewniając jednocześnie określony ruch i wymagane uszczelnienie gazowe. Ich elastyczna konstrukcja może ograniczyć przenoszenie drgań mechanicznych przez połączenie kanałowe. Należy jednak osobno ocenić wlot i wylot: dopasowanie kołnierza wentylatora to tylko jeden z elementów doboru złącza.

BSTFLEX produkujezłącza kompensacyjne z tkaniny niemetalowejDo przemysłowych kanałów gazowych, w tym przyłączy wentylatorów. W przypadku tych zastosowań specyfikacja musi uwzględniać lokalne ciśnienie, przepływ powietrza, drgania, temperaturę i geometrię mocowania.

Dwa połączenia, dwa warunki pracy

Zapytanie ofertowe na dwa elastyczne przyłącza do jednego wentylatora powinno określać, który element należy do wlotu, a który do wylotu. Położenia mogą różnić się wymiarami, warunkami ciśnieniowymi, otaczającymi kanałami i wymaganiami dotyczącymi ruchu.

Na wlocie wentylatora

Azłącze rozprężne wlotu wentylatoramoże pracować pod ciśnieniem ssącym. Gdy ciśnienie wewnętrzne jest niższe od ciśnienia otoczenia, element elastyczny jest wciągany do wnętrza kanału. Jego kształt i luz wewnętrzny muszą uwzględniać te warunki ciśnienia, a także określony ruch.

Zapisz układ wlotu, w tym pobliskie kolanka, przepustnice, filtry i przejścia. Sprawdź, czy złącze obsługuje czyste powietrze, gaz zapylony czy wilgotny strumień procesowy. Słowo „wlot” nie definiuje temperatury ani narażenia na działanie substancji chemicznych.

W Fan Outlet

Azłącze rozprężne wylotu wentylatoraWymaga własnej specyfikacji ciśnienia i przepływu. Obszar wylotowy może mieć nierównomierny profil prędkości, a pobliskie przyłącza kanałów mogą wpływać na rozwój przepływu.

Nie oznaczaj automatycznie każdego przyłącza wylotowego ciśnieniem dodatnim. Wzrost ciśnienia wentylatora sam w sobie nie określa ciśnienia względem otoczenia na żadnym z przyłączy. Podaj lokalne ciśnienie normalne i obliczeniowe, z wyraźnym oznaczeniem, jednostkami i numerem referencyjnym.

Zasady zamówień publicznych:Przed podjęciem decyzji, czy dwa złącza mogą mieć ten sam materiał konstrukcyjny lub numer części, należy użyć osobnych rejestrów wlotu i wylotu.

Oddzielny ruch termiczny, wibracje sprzętu i trzepotanie pasa

To są różne dane wejściowe do projektu. Połączenie ich w jeden wpis zatytułowany „dopuszczalność drgań” pozostawia ważne informacje nierozwiązane.

Ruch termiczny

Kanały i podłączone urządzenia zmieniają położenie podczas nagrzewania i chłodzenia. Należy określić ściskanie osiowe, rozciąganie osiowe, przemieszczenia boczne i ruchy kątowe na podstawie uzgodnionego punktu odniesienia instalacji.

Wibracje mechaniczne

Powtarzający się ruch zespołu wentylatora może dotrzeć do połączenia. Należy podać zmierzoną amplitudę, częstotliwość, kierunek i miejsce pomiaru, jeśli są dostępne. Sama prędkość wentylatora nie opisuje przemieszczenia, jakie musi wytrzymać element elastyczny.

Trzepotanie wywołane ciśnieniem

Tkanina może oscylować w reakcji na wahania ciśnienia lub przepływ turbulentny, nawet gdy sąsiednie urządzenia mają ograniczony ruch. Wynikające z tego ugięcie należy rozpatrywać niezależnie od powolnej rozszerzalności cieplnej.

Elastyczne połączenie może ograniczyć jedną ścieżkę przenoszenia drgań; nie koryguje ono jednak niewyważenia wirnika, uszkodzenia łożyska, luźnego fundamentu ani nieodpowiednich warunków pracy wentylatora. Wentylator i złącze kompensacyjne wymagają skoordynowanej oceny w przypadku występowania nadmiernych drgań.

Dlaczego najdelikatniejszy pasek nie zawsze jest najlepszym złączem wentylatora

Bardzo podatny pas może łatwo dostosować się do ruchu, ale słabo reagować na powtarzające się wzbudzenia aerodynamiczne. W miejscach, gdzie występują wentylatory, konstrukcja materiału musi równoważyć możliwość ruchu z odpornością na drgania.

W zależności od przeznaczenia, przegląd projektu może uwzględniać inną konstrukcję wzmocnioną, wkładkę ochronną lub zmiany w geometrii połączenia. Zwiększenie gramatury lub grubości tkaniny bez sprawdzenia pozostałych wymagań nie jest rozwiązaniem kompletnym.

W przypadku urządzeń o zmiennej prędkości należy podać zakres prędkości roboczej i zidentyfikować wszelkie prędkości lub położenia amortyzatorów związane z nietypowym ruchem. Stan, który wydaje się akceptowalny w jednym punkcie pracy stacjonarnej, może nie odpowiadać uruchomieniu, wyłączeniu lub pracy przy zmniejszonym obciążeniu.

Oddziel izolację drgań od tłumienia hałasu

Redukcja drgań przenoszonych przez konstrukcję nie jest tym samym, co redukcja dźwięku rozchodzącego się w powietrzu w kanale. Nie należy kupować elastycznego połączenia jako tłumika, chyba że jego właściwości akustyczne zostały specjalnie zaprojektowane i zweryfikowane.

Hałas może również wydostawać się przez część elastyczną. W razie potrzeby należy osobno określić wymagania akustyczne i zlecić skonsultowanie wszelkich rozwiązań z wymaganiami termicznymi i ruchowymi połączenia. Nie należy dodawać zewnętrznego koca lub osłony dźwiękochłonnej bez sprawdzenia, czy nie wpływa to na odprowadzanie ciepła lub ogranicza ruch.

Chroń elastyczny element, nie blokując wentylatora

Tuleja przepływowa może chronić pas przed bezpośrednim działaniem gazów i pomóc w redukcji drgań spowodowanych turbulencjami. Jej mocowanie, orientacja i luz muszą być odpowiednie do danego połączenia.

Przegląd powinien obejmować cały zakres ruchu. Wkładka, która ociera się o sąsiednią metalową konstrukcję podczas wyłączania, może przeszkadzać, gdy kanał się ściska lub przesuwa na boki. Ostre krawędzie lub punkty styku mogą uszkodzić pas, niezależnie od jego temperatury znamionowej.

W przypadku zastosowań w środowisku zapylonym należy uwzględnić informacje o cząstkach stałych i proponowane zabezpieczenie wnęki złącza. W przypadku przyłącza wlotowego należy również uwzględnić konsekwencje przedostania się luźnego elementu do wentylatora za urządzeniem. Elementy wewnętrzne muszą być zabezpieczone zgodnie z zatwierdzonym projektem zespołu.

Złącze musi pasować do układu przepływu powietrza, a nie tylko do szczeliny

Łokcie, nagłe przejścia i tłumiki blisko wentylatora mogą powodować dodatkowe straty i nierównomierny przepływ powietrza. Zjawisko to jest powszechnie określane jako efekt systemowy. Może to wpływać na wydajność wentylatora, hałas i wibracje.

Montaż kompensatora materiałowego nie eliminuje tych problemów aerodynamicznych. Proszę pokazać układ pobliskiego kanału na rysunku zapytania, zamiast dostarczać tylko dwie powierzchnie kołnierza.

Elastyczna rozpiętość wymagana do ruchu i długość kanału wymagana do rozwoju przepływu powietrza to odrębne kwestie projektowe. Nie należy zakładać, że wydłużenie łącznika zapewni taką samą wydajność, jak odpowiednio skonfigurowany prosty kanał. Dostawca wentylatora powinien przeanalizować geometrię wlotu i wylotu w miejscach o ograniczonej przestrzeni montażowej.

Dopasuj materiał do rzeczywistego obciążenia wentylatora

Kompensator wentylatora nie jest automatycznie silnie izolowanym zespołem wysokotemperaturowym. Z drugiej strony, lekkie złącze wentylacyjne nie powinno być uznawane za odpowiednie do gorących lub chemicznie agresywnych gazów procesowych.

Połączenia czystego powietrza i ciągu wymuszonego

W przypadku wentylatora z wymuszonym obiegiem powietrza należy określić temperaturę powietrza w danym złączu, narażenie zewnętrzne oraz ciśnienie robocze. W przypadku czystego medium i umiarkowanej temperatury, można rozważyć zastosowanie wzmocnionej konstrukcji z tkaniny powlekanej bez konieczności stosowania dużego pakietu izolacyjnego.

JakiśZłącze rozprężne wentylatora FDNadal wymaga określonego uszczelnienia, ruchu i dynamiki. Czyste powietrze nie zwalnia z konieczności oceny drgań ani układu mocowania.

Połączenia ciągu indukowanego i wydechu procesowego

JakiśZłącze rozprężne wentylatora IDmoże być zainstalowany w różnych punktach układu oczyszczania spalin. Należy określić jego położenie względem urządzeń odpylających, chłodzących i oczyszczających na mokro. Nie należy wnioskować o stanie gazu wyłącznie na podstawie oznaczenia wentylatora.

Gorący gaz może wymagać zastosowania pakietu termicznego w celu ochrony warstwy uszczelniającej. W tym celu zapoznaj się z nasząprzewodnik po złączach kompensacyjnych tkanin wysokotemperaturowychW przypadku wilgotnego lub korozyjnego środowiska należy zwrócić szczególną uwagę na zgodność chemiczną, kondensat i temperaturę materiału barierowego.

Wzmocnienia z włókna szklanego, tkaniny powlekane silikonem, bariery na bazie PTFE i tkaniny krzemionkowe pełnią różne funkcje. Nasz przewodnik pomateriały na złącza dylatacyjne tkaninowewyjaśnia, dlaczego nie należy ich traktować jako wymiennych specyfikacji kompletnych połączeń.

Zastosowania dmuchaw poza zwykłymi kanałami wentylacyjnymi

Terminzłącze rozprężne dmuchawyNie określa ciśnienia znamionowego. Przed zaproponowaniem projektu tkaniny należy potwierdzić typ urządzenia i rzeczywistą usługę. Wymagania dotyczące ciśnienia, pulsacji lub hermetyzacji procesu mogą wymagać innej technologii łączenia.

Wszelkie wymagania dotyczące zastosowań niebezpiecznych muszą być również wyraźnie określone. Sama odporność na ciepło nie gwarantuje przydatności do mediów łatwopalnych, pyłów palnych ani do awaryjnego oddymiania.

Przygotuj arkusz porównawczy wlotu i wylotu

Poniżej znajduje się format zapytania, a nie tabela ocen produktów. Uzupełnij obie kolumny danymi dotyczącymi wentylatora i systemu kanałów. Oznacz brakujące informacje jako nieznane, zamiast kopiować wartość z przeciwnego połączenia.

Wsparcie kanałów i określenie pozycji instalacji

Obudowa wentylatora i elastyczny pas nie powinny być zakładane jako podtrzymujące ciężar sąsiednich kanałów, tłumików ani innego sprzętu. Należy potwierdzić planowany układ podpór i dopuszczalne obciążenia styku z projektantem systemu.

W przypadku, gdy wentylator jest osadzony na wibroizolatorach, połączenie musi uwzględniać określony ruch względny między urządzeniem a kanałami. Nie należy naciągać krótkiego paska, aby skompensować nieprawidłowo położony kanał, ani używać połączenia do wymuszenia wyrównania obudowy wentylatora.

Należy odróżnić zainstalowaną odległość między zdefiniowanymi płaszczyznami mocowania od rozwiniętej szerokości tkaniny zastępczej. Obszary zaciskane i części swobodnie poruszające się muszą być uwzględnione na zatwierdzonym rysunku. Okrągłe i prostokątne powierzchnie styku również wymagają własnych szczegółów kołnierza i narożników.

Kiedy można zastosować tę samą konstrukcję po obu stronach?

Konstrukcję z wykorzystaniem wspólnych materiałów można rozważyć, gdy oba zadania mieszczą się w zweryfikowanych granicach działania. Nie oznacza to jednak, że gotowe komponenty są identyczne.

Różne kształty kołnierzy, układy otworów, długości montażowe, układy tulei lub wymagania dotyczące ruchu mogą nadal wymagać oddzielnych rysunków i numerów części. Decyzja o zakupie w celu zmniejszenia różnorodności części zamiennych powinna być podjęta po porównaniu technicznym, a nie poprzedzać je.

W przypadku powtarzających się zamówień OEM, należy konsekwentnie oznaczać części wlotowe i wylotowe na rysunkach, etykietach i opakowaniach. Pozwoli to uniknąć montażu podzespołu o podobnych wymiarach w niewłaściwym miejscu podczas konserwacji.

Zarejestruj linię bazową uruchomienia

Podczas autoryzowanej procedury uruchomienia należy odnotować zatwierdzoną pozycję instalacji, stan pracy wentylatora oraz wszelkie dozwolone zewnętrzne obserwacje połączeń. Należy zwrócić uwagę, czy nietypowy ruch występuje tylko przy określonych prędkościach lub ustawieniach sterowania.

Kontrola lub regulacja wymagająca dostępu bezpośredniego musi być zgodna z obowiązującymi procedurami izolacji i bezpieczeństwa pracy. Samo zatrzymanie silnika nie powoduje usunięcia ciśnienia, nagromadzonego ciepła ani możliwości obrotu napędzanego przepływem powietrza. Nie dotykaj drgającego paska ani nie reguluj zacisków w działającym systemie.

W przypadku istniejącego połączenia z powtarzającymi się uszkodzeniami, przed wybraniem innego pasa należy zachować historię eksploatacji i zdjęcia.przewodnik po awariach i inspekcji połączeń dylatacyjnych tkaninzapewnia osobne ramy do badania tego problemu.

Zamów niestandardowe złącze rozprężne do wentylatora lub dmuchawy

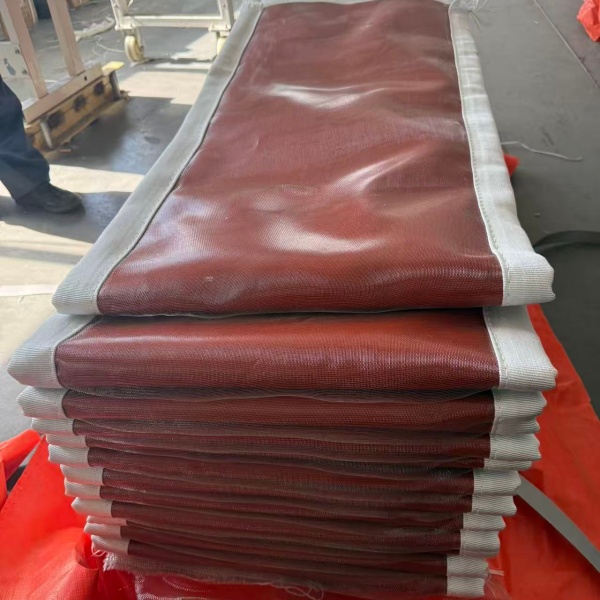

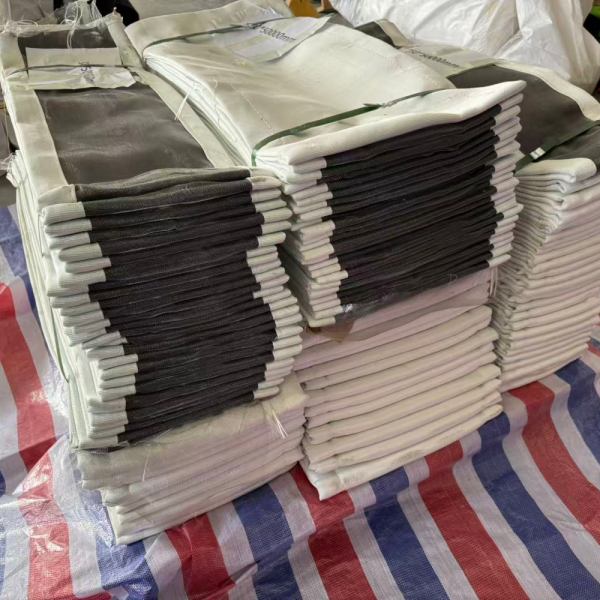

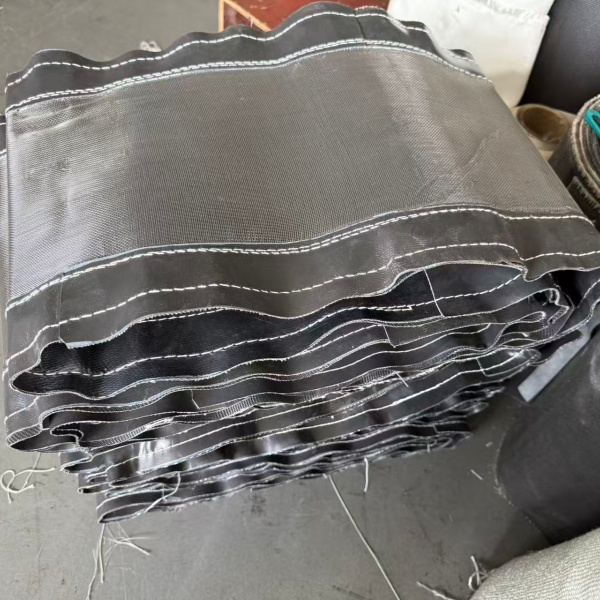

BSTFLEX wspiera produkcję elastycznych pasów i zespołów kanałów dostosowanych do konkretnych zastosowań na podstawie rysunków.możliwości produkcyjne złączy kompensacyjnych z tkaninyobejmują konfiguracje okrągłe, prostokątne i niestandardowe oceniane w oparciu o dostarczone warunki pracy.

Prześlij dokumentację wlotu i wylotu, rysunek rozmieszczenia wentylatora, zakres prędkości, temperaturę, ciśnienie, medium, wymagania dotyczące ruchu oraz żądany zakres dostawy. Dołącz zdjęcia i historię serwisowania części zamiennych, wraz z ilością i wymaganą datą dostawy.

Przejrzyjniestandardowe złącze kompensacyjne z tkaniny niemetalowejStrona produktu z opcjami konfiguracji. Celem jest prawidłowe połączenie po obu stronach wentylatora, a nie po prostu dwa kawałki elastycznego materiału o dopasowanych wymiarach.
