Klasyfikacja temperaturowa tkaniny z włókna szklanego powlekanej wermikulitem: wyjaśnienie 750°C, 815°C i ekspozycji szczytowej

Tkanina z włókna szklanego powlekana wermikulitem nie posiada jednej temperatury znamionowej, która odnosiłaby się do każdego gatunku. Publikowane temperatury robocze obejmują 750°C i 815°C, podczas gdy niektóre konstrukcje posiadają również wyższą wartość dla ekspozycji szczytowej. Liczby te są przydatne tylko wtedy, gdy identyfikują materiał, warunki ekspozycji oraz parametry, które muszą zostać zachowane.

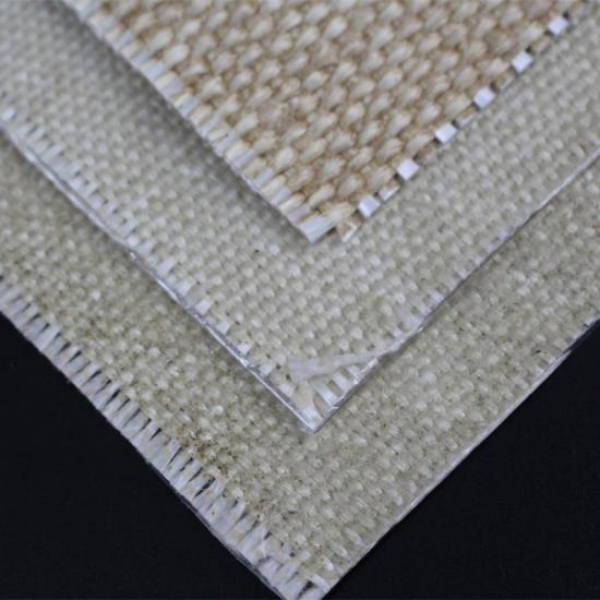

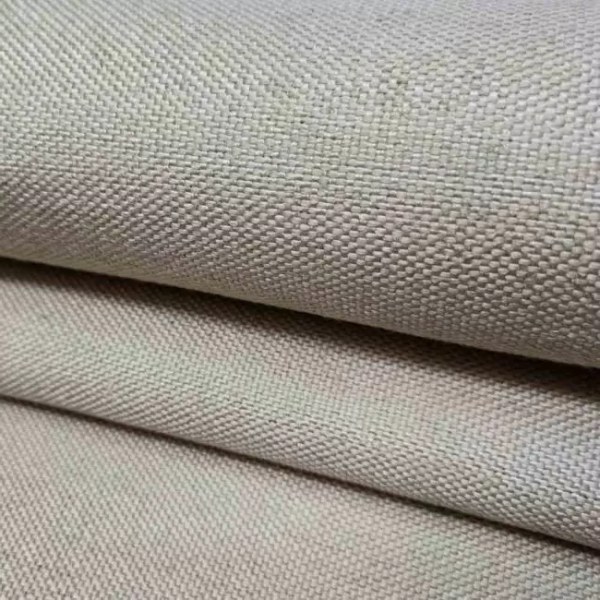

BSTFLEX Tkanina z włókna szklanego powlekana wermikulitem jest publikowana z wytycznymi dotyczącymi temperatury ciągłej do 815°C / 1500°F, w zależności od warunków zastosowania. Wymagania powyżej tego zakresu wymagają oddzielnej oceny proponowanego gatunku i czasu trwania ekspozycji. Wartość szczytowa podana dla innej tkaniny nie powinna być do niej przenoszona.

W celu dokonania zakupu należy rozdzielić trzy pytania: jaka temperatura dociera do tkaniny, jak długo trwa ta ekspozycja oraz co tkanina musi nadal robić po jej zakończeniu. Zapobieganie natychmiastowemu przepaleniu nie jest tym samym wymaganiem, co zachowanie elastyczności w celu wielokrotnego zdejmowania lub przenoszenia obciążenia mechanicznego podczas pracy w wysokiej temperaturze.

750°C, 815°C i temperatura szczytowa: co oznacza każda z tych liczb

Pierwsze dwie liczby nie są alternatywnymi przeliczeniami jednostek. Są to różne wartości temperatury przypisane do konkretnych specyfikacji produktów. Podobnie, nagłówek stwierdzający „do 2000°F” musi zostać sprawdzony pod kątem szczegółowych informacji o temperaturze roboczej i szczytowej, zanim zostanie użyty w specyfikacji zakupu.

Dlaczego podobne tkaniny mają różne temperatury robocze?

Opis „włókno szklane powlekane wermikulitem” identyfikuje rodzinę materiałów, a nie ustandaryzowany gatunek termiczny. Przędza bazowa, konstrukcja tkaniny, skład impregnatu i sposób rozprowadzenia powłoki mogą się różnić. Dostawcy mogą również podawać odporność temperaturową w odniesieniu do różnych układów ekspozycji i kryteriów akceptacji.

W związku z tym znaczące porównanie wymaga czegoś więcej niż tylko dwóch wartości maksymalnych z katalogu. Należy zapytać, czy podana temperatura dotyczy długotrwałej ekspozycji na gorące powietrze, kontaktu z gorącą powierzchnią, testu płomienia czy konkretnego gotowego zespołu. Należy zażądać warunków pomocniczych, jeśli nie zostały one podane.

Nie należy wyciągać średniej z 750°C i 815°C, aby stworzyć nową ocenę. Podobnie, samo oznaczenie 815°C nie gwarantuje dłuższej żywotności niż w przypadku produktu 750°C w innym teście. Należy porównywać proponowane materiały pod kątem tych samych wymagań zadaniowych.

Co zmienia impregnacja wermikulitem

Wermikulit jest nakładany jako impregnat mineralny na tkaninę z włókna szklanego. Odpowiednie impregnaty poprawiają ochronę powierzchni przędzy przed silną ekspozycją na ciepło i ścieraniem. Dlatego impregnowane włókno szklane pojawia się w ochronie spawalniczej, kurtynach piecowych i produkcji izolacji, zamiast być wybieranym tylko jako nieimpregnowany tekstyl szklany.

Impregnacja nie zmienia szkła typu E w włókno wysokokrzemionkowe. Nie oznacza to również, że tkanina zachowuje swoją pierwotną wytrzymałość na rozciąganie w najwyższej publikowanej temperaturze. Ochrona termiczna, stabilność wymiarowa i wytrzymałość mechaniczna pozostają odrębnymi wymaganiami.

W przypadku wspieranej bariery termicznej głównym kryterium akceptacji może być integralność bariery. W przypadku kurtyny, która jest wielokrotnie odsuwana, liczy się również wytrzymałość i elastyczność po podgrzaniu. Ta sama liczba określająca temperaturę nie może odpowiedzieć na oba te pytania.

Praca ciągła różni się od skoku temperatury

Temperatura ciągła opisuje zalecany zakres dla długotrwałej pracy w warunkach przypisanych do danego gatunku. Nie jest to obietnica nieograniczonej żywotności, niezmiennych właściwości ani przydatności do każdego obciążenia mechanicznego.

Temperatura okresowa lub szczytowa opisuje oddzielną, tymczasową ekspozycję. Etykiety te nie niosą ze sobą uniwersalnego czasu trwania: „krótkotrwały” może być różnie definiowany w różnych specyfikacjach lub w ogóle nie być zdefiniowany.

Dla każdego skoku temperatury należy określić temperaturę maksymalną, czas trwania każdego zdarzenia, liczbę zdarzeń i skumulowaną ekspozycję. Należy również ustalić, czy komponent musi pozostać funkcjonalny podczas zdarzenia i czy nadaje się do ponownego użycia po jego zakończeniu. Jednorazowa bariera ochronna i wielokrotnie cyklicznie używana osłona izolacyjna wymagają różnych kryteriów akceptacji.

Nie należy używać średniej temperatury do zatwierdzania pracy powyżej limitu ciągłego. Częste skoki temperatury są częścią warunków pracy i muszą być uwzględnione w kwalifikacji, nawet jeśli występują między nimi okresy chłodniejsze.

Czy deklaracja szczytowa 2000°F oznacza, że tkanina może tam pracować w sposób ciągły?

Nie. Niektóre materiały dotyczące konkretnych gatunków włókna szklanego z wermikulitem wymieniają 2000°F jako wartość szczytową obok niższej temperatury roboczej. Są to odrębne limity. Długotrwała ekspozycja w temperaturze szczytowej może uszkodzić tkaninę.

2000°F to w przybliżeniu 1093°C. Nie należy traktować tego jako ogólnej wartości znamionowej pracy ciągłej dla włókna szklanego powlekanego wermikulitem ani jako specyfikacji BSTFLEX tylko dlatego, że powłoka ma taką samą nazwę.

W przypadku projektu wymagającego ekspozycji powyżej opublikowanego zakresu pracy ciągłej należy uzyskać pisemne potwierdzenie dotyczące dokładnej konstrukcji i warunków pracy. Potwierdzenie powinno określać, jaki stan jest akceptowalny po ekspozycji, a nie tylko stwierdzać, że próbka przetrwała bez widocznego otworu.

Określ temperaturę przy tkaninie, a nie tylko przy urządzeniu

Wartość zadana pieca, temperatura gazu w kanale i temperatura powierzchni tkaniny opisują różne lokalizacje. Promieniowanie, przepływ powietrza, bezpośredni kontakt i układ zainstalowanych warstw decydują o tym, jak ciepło dociera do tkaniny. Zidentyfikuj, gdzie każda z podanych temperatur została zmierzona lub obliczona.

Tkaninie znajdującej się poza otworem pieca nie należy automatycznie przypisywać temperatury wewnętrznej pieca. Z drugiej strony, nie należy jej zatwierdzać wyłącznie na podstawie temperatury otaczającego powietrza, gdy jest ona wystawiona na silne źródło ciepła promieniującego. Poproś o reprezentatywną ocenę termiczną, gdy ekspozycja jest niepewna.

Określ również ochronę wymaganą za tkaniną. Tkanina może pozostać fizycznie nienaruszona, przepuszczając jednocześnie wystarczającą ilość ciepła, aby uszkodzić przedmiot znajdujący się pod nią. Wartość znamionowa temperatury roboczej nie jest wartością izolacyjności ani temperaturą bezpiecznego dotyku.

Iskry spawalnicze i stopiona żużel wymagają innej oceny

W przypadku ochrony podczas prac gorących, maksymalna temperatura robocza jest tylko częścią specyfikacji. Kurtyna pionowa przechwytująca iskry i bariera pozioma narażona na zalegający stopiony materiał stykają się z różnymi warunkami. Wybierz gotowy produkt pod kątem rzeczywistej ekspozycji i orientacji montażu.

Zażądaj odpowiednich dowodów na odporność na przepalenie i przenikanie ciepła przez barierę. Nie zakładaj, że koc spawalniczy zakwalifikowany do ochrony przed iskrami i umiarkowanym ciepłem jest również odpowiedni do kontaktu z ciężkim stopionym metalem.

Pionowy test palności, taki jak ASTM D6413/D6413M, ocenia zachowanie tekstyliów w określonych warunkach zapłonu, w tym czas palenia po usunięciu źródła ognia, czas żarzenia i długość zwęglenia. Nie ustala on wartości znamionowej pracy ciągłej 815°C ani sam w sobie nie kwalifikuje gotowego koca do ochrony przed stopionym żużlem.

Przejrzyj zakres ochrony obszaru spawania i lutowania pod kątem wymaganego zastosowania. Dobór materiału pozostaje częścią kontroli prac gorących w zakładzie, a nie ich zamiennikiem.

Zastosuj wartość znamionową do właściwej warstwy

Zdejmowalne osłony izolacyjne

Określ, czy włókno szklane z wermikulitem jest warstwą wyłożenia skierowaną do urządzenia, warstwą podtrzymującą czy inną częścią osłony. Określ wymagania dotyczące ekspozycji i obsługi w tej lokalizacji. Rdzeń izolacyjny, szwy i zamknięcia wymagają własnej oceny.

Dla zdejmowalnych koców izolacyjnych, uwzględnij oczekiwaną częstotliwość zdejmowania. Wyłożenie, które pozostaje na miejscu przez cały cykl grzewczy, musi również spełniać uzgodnione warunki obsługi podczas konserwacji.

Tkaninowe złącza kompensacyjne

Wartość znamionowa temperatury dla tkaniny nie określa odporności ciśnieniowej, szczelności gazowej ani zdolności do ruchu złącza. Warstwy termiczne, warstwy uszczelniające gaz i detale konstrukcyjne pełnią różne funkcje.

Podczas specyfikowania niemetalicznego tkaninowego złącza kompensacyjnego, podaj skład gazu, ciśnienie, ruch oraz temperaturę oczekiwaną na proponowanej warstwie tkaniny. Nie należy zakładać, że żaroodporne wykończenie mineralne zapewnia kwalifikowane uszczelnienie gazowe.

Zapytaj, co pozostaje po podgrzaniu

W przypadku wymagających zastosowań uzgodnij ocenę, która reprezentuje instalację, zamiast polegać na fotografii z testu palności. Zidentyfikuj konstrukcję próbki, metodę ogrzewania, miejsce pomiaru, czas ekspozycji i wszelkie obciążenia mechaniczne.

Określ właściwości, które mają znaczenie po kondycjonowaniu. W zależności od zadania mogą one obejmować zmianę wymiarów, zachowaną wytrzymałość na rozciąganie lub rozdarcie, elastyczność, integralność powłoki i stan szwów. Przed przystąpieniem do testów ustal kryteria akceptacji z kupującym lub projektantem.

Rozróżnij wytrzymałość mierzoną na gorąco od wytrzymałości mierzonej po schłodzeniu. Żaden z wyników nie powinien być przedstawiany jako drugi. Raport z ekspozycji termicznej musi również zawierać wystarczające informacje, aby powiązać badaną próbkę z dostarczanym materiałem.

W przypadku zainstalowanego produktu należy przeprowadzać inspekcje zgodnie z jego wymogami konserwacyjnymi. Otwory, silne kruchość, uszkodzenia powłoki lub uszkodzone szwy wymagają oceny; nienaruszony zarys nie jest wystarczającym dowodem na to, że pierwotna funkcja ochronna została zachowana.

Kiedy należy rozważyć inną tkaninę?

Rozważ inną konstrukcję, gdy sama tkanina musi pozostać powyżej wybranego zakresu pracy ciągłej dla danej klasy, wycieczki temperaturowe nie mogą zostać zakwalifikowane lub wymagania mechaniczne nie mogą zostać utrzymane po podgrzaniu.

96% wysokotemperaturowa tkanina krzemionkowa to jedna z rodzin materiałów do oceny w przypadku pracy w wyższych temperaturach. Potwierdź jej własne limity ekspozycji i wymagania produkcyjne; zmiana włókna nie eliminuje potrzeby kwalifikacji kompletnego zespołu.

Więcej warstw, większa grubość lub zbrojenie drutem nie powinny być używane do wymyślania wyższej wartości znamionowej temperatury pracy ciągłej. Każda zmiana wymaga oceny pod kątem wymaganej wydajności termicznej i mechanicznej. Porównaj alternatywy poprzez ofertę tkanin wysokotemperaturowych.

Przekształć wymagania temperaturowe w użyteczne zapytanie ofertowe (RFQ)

Na przykład zapytanie może określać 700°C przy tkaninie podczas normalnej pracy, z odchyleniami do 850°C trwającymi 60 sekund sześć razy na godzinę. Jest to przykładowy opis obciążenia, a nie zatwierdzony warunek użytkowania. Wymaga on przeglądu powtarzających się odchyleń, nawet jeśli normalna temperatura jest niższa niż 815°C.

Często zadawane pytania

Czy 815°C i 1500°F to dokładnie ta sama temperatura?

Są one powszechnie zestawiane jako zaokrąglone wartości handlowe. Dokładny przelicznik 815°C to 1499°F. Należy stosować jednostki nadrzędne i limit akceptacji określony w uzgodnionej specyfikacji, zamiast traktować zaokrąglenia jako dodatkowy margines operacyjny.

Ile minut może wytrzymać tkanina z włókna szklanego z wermikulitem w swojej szczytowej temperaturze?

Nie ma uniwersalnego czasu trwania. Musi on zostać określony dla dokładnej klasy, narażenia na ciepło i wymaganego stanu po jego zakończeniu. Liczba dotycząca temperatury szczytowej bez tych informacji jest niewystarczająca do zatwierdzenia.

Czy podwojenie grubości tkaniny podwaja jej odporność na temperaturę?

Nie. Większa grubość zmienia konstrukcję i może wpływać na przenoszenie ciepła, ale nie mnoży zatwierdzonej temperatury ciągłej pracy materiału. Należy ocenić powstały zespół pod kątem określonego obciążenia.

Poproś o rekomendację materiału na podstawie temperatury

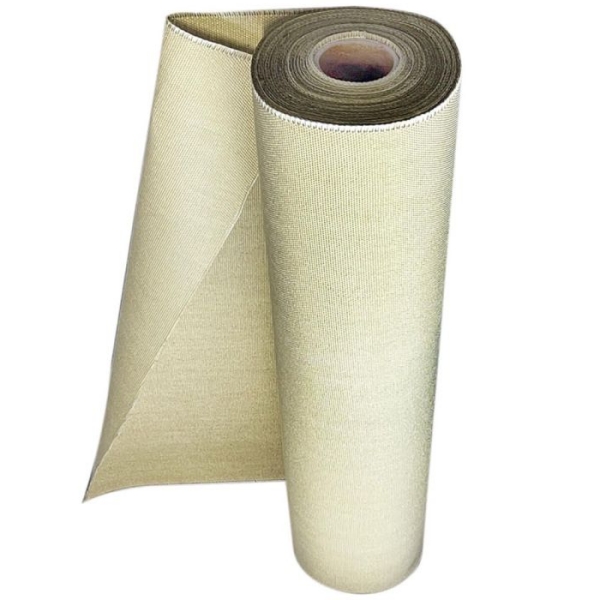

Prześlij do BSTFLEX warunki pracy wraz z wymaganą grubością, szerokością, ilością i rysunkiem aplikacji. Określ, czy zapytanie dotyczy materiału w rolce, ciętych paneli czy gotowej osłony.

Użyj opublikowanych specyfikacji tkaniny z włókna szklanego powlekanego wermikulitem jako punktu wyjścia i oddzielnie określ wszelkie wymagania dotyczące szczytowego narażenia lub zachowania wytrzymałości. Skontaktuj się z BSTFLEX w celu wyboru klasy, wymagań dotyczących próbek i wyceny projektu.
