Mieszki zapinane na zamek do montażu modernizacyjnego: dostęp, zamknięcia i montaż

Wymiana zużytego miecha maszynowego staje się trudna, gdy nie ma wolnego końca, na który można by nasunąć nową osłonę. Zamek błyskawiczny wzdłużny może zapewnić inną metodę montażu: otwórz korpus tkaniny, umieść go wokół istniejącego elementu i zamknij. Korzyści zależą od całego zespołu, a nie tylko od zamka błyskawicznego.

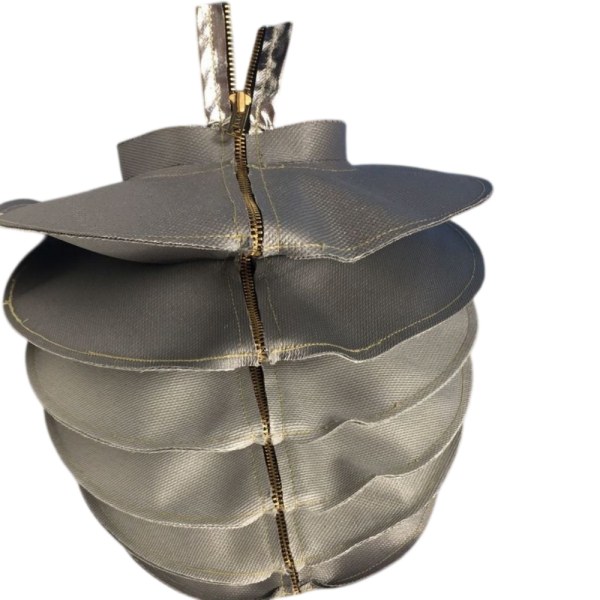

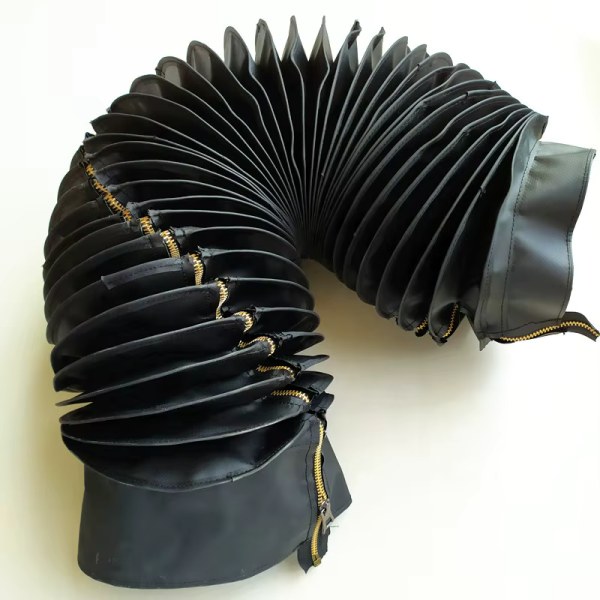

BSTFLEXwszyty zamek błyskawicznySą przeznaczone do zastosowań wymagających zdejmowanej ochrony wokół tłoczysk cylindrów, śrub, wałów i siłowników. W przypadku prac modernizacyjnych, pierwszym pytaniem jest, czy korpus z tkaniny, końcówki i wewnętrzne wsporniki można zamontować bez demontażu podzespołów, którego chcesz uniknąć.

Czy można zamontować miechy zamkowe bez demontażu maszyny?

Czasami, ale nie w każdej instalacji. Pokrywa otwierana wzdłuż może nadal zawierać zamknięty pierścień montażowy lub wewnętrzną prowadnicę, która nie może przejść wokół istniejącego wału. Pobliskie osłony mogą również uniemożliwić dostęp do zamka błyskawicznego lub zapięć końcowych.

Przed złożeniem zamówienia należy ustalić, które części maszyny muszą pozostać zmontowane, a które pokrywy lub wsporniki można zdemontować zgodnie z zatwierdzoną procedurą konserwacji. Na podstawie tych informacji można sprawdzić proponowaną konstrukcję miechów.

Wybierz pozycję zamka od strony konserwacji

Najwygodniejsze położenie zamka błyskawicznego na luźnej okładce może być niedostępne po zamontowaniu mieszka. Na rysunku maszyny należy pokazać stronę serwisową, uwzględniając miejsce potrzebne na dłoń, suwak i narzędzia używane do mocowania końcówek.

W przypadku pokrywy okrągłej zaznacz pozycję otwarcia na widoku z boku i podaj kierunek patrzenia. W przypadku pokrywy prostokątnej określ konkretną powierzchnię i jej położenie względem ram montażowych. Zaznacz również, gdzie znajduje się suwak, gdy pokrywa jest całkowicie zamknięta.

Sprawdź położenie w odniesieniu do rzeczywistego środowiska pracy. Zamknięcie znajdujące się bezpośrednio pod strumieniem wiórów lub wylotem chłodziwa może wymagać innej orientacji lub dodatkowej ochrony. Otwór, który jest wygodny w połowie ruchu, może być zasłonięty w wyznaczonym miejscu konserwacji.

W przypadku zastosowania klapki ochronnej należy sprawdzić jej nakładanie i odstęp podczas całego ruchu. Nie może ona zostać zakleszczona między fałdami, zaczepić się o sąsiednie elementy ani uniemożliwiać dostępu do zamka.

Określ mocowania końcowe, które można serwisować

W przypadku pokrywy mocowanej na kołnierzu, zidentyfikuj powierzchnię mocowania, użyteczny punkt zaczepienia kołnierza oraz położenie zacisku. Sprawdź, czy zacisk można otworzyć i zdjąć wokół zamontowanego elementu. Pozostaw dostęp do mechanizmu zaciskającego i trzymaj zacisk z dala od aktywnych zagięć i zamka, chyba że zatwierdzona konstrukcja stanowi inaczej.

W przypadku pokrywy z mocowaniem kołnierzowym pokaż, jak mocuje się zarówno koniec materiału, jak i płytę nośną. Rozdzielony kołnierz materiału w połączeniu z niedostępną, jednoczęściową płytą nośną może nadal utrudniać wymianę. Uzgodnij, które elementy zostaną ponownie użyte, a które będą częścią nowego zespołu miecha.

Okucia końcowe muszą przylegać do pokrywy, nie skręcając jej ani nie wysuwając krawędzi zamka. Nie należy stosować dodatkowej siły zacisku w celu kompensacji niedopasowanego kołnierza. Wymiary mocowania i wymagania dotyczące dokręcania powinny być zgodne z zatwierdzonym rysunkiem i instrukcją montażu.

Wewnętrzne prowadnice zasługują na taką samą uwagę, jak mocowania. Określ, czy zabezpieczona śruba lub wałek obraca się, i zapytaj, w jaki sposób mieszek pozostanie od nich wolny. Każda prowadnica lub wspornik potrzebny do działania muszą mieć również praktyczną drogę montażu.

Dopasuj zamknięcie do wymogu dostępu

Zamek błyskawiczny łączy podłużne krawędzie specjalnie zaprojektowanej osłony dzielonej. Należy sprawdzić, czy osłona musi się całkowicie rozdzielić do montażu, czy też otworzyć się tylko na tyle, aby umożliwić przeprowadzenie określonej kontroli. Koniec początkowy, kierunek otwierania i dostęp suwaka powinny zostać uzgodnione przed produkcją.

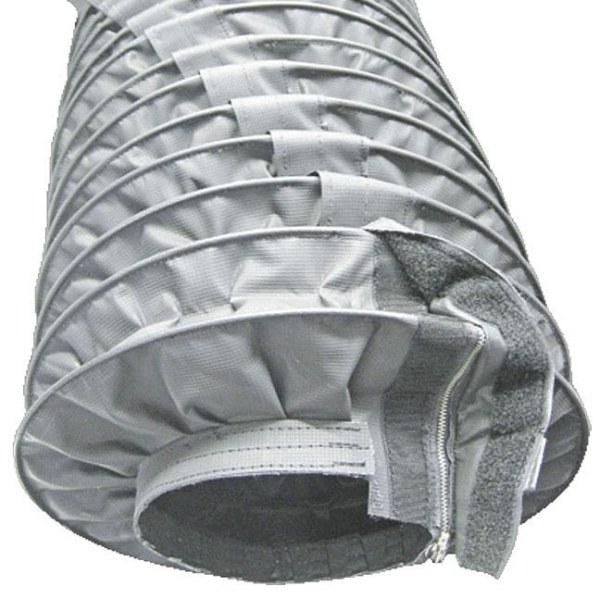

Można rozważyć zapięcia na rzepy lub zatrzaski, jeśli odpowiedni jest inny sposób otwierania. Nie należy ich traktować jako zamienników zamka błyskawicznego: nakładanie się na siebie, odstępy między zapięciami, narażenie na zanieczyszczenia i sposób złożenia opakowania mogą ulec zmianie. Porównaj proponowane zestawy, zamiast wybierać wyłącznie na podstawie szybkości otwierania luźnej próbki.

Podobnie, konstrukcja zdejmowalna nie jest konieczna w każdym zastosowaniu. Jeśli podczas montażu sprzętu można zainstalować zamkniętą pokrywę, a regularne otwieranie nie jest konieczne, należy rozważyć tę opcję w ramach…asortyment miechów szytych na zamówienie. Określ otwór podłużny, jeżeli rozwiązuje on rzeczywisty problem związany z instalacją lub serwisem.

Sprawdź ruch zamka całkowicie zamkniętego

Pokrywa modernizacyjna musi pasować w stanie roboczym, z zapięciem i zabezpieczonymi obydwoma końcami. Należy ocenić odstęp wokół chronionego elementu, obok suwaka i wokół zewnętrznej strony zagięć. Szerokość tkaniny otwartej pokrywy nie decyduje o wymaganym odstępie.

Podaj najkrótsze i najdłuższe odległości montażowe między tymi samymi punktami mocowania. Uwzględnij osobno wszelkie zdefiniowane pozycje konserwacyjne lub dodatkowe wymagania dotyczące przesuwu.przewodnik po pomiarach mieszków szytych na zamówieniewyjaśnia, jak zapisywać te długości i odróżniać elastyczny korpus od końcówek.

Nie należy uzyskiwać dodatkowego zakresu ruchu, pozostawiając zamek częściowo otwarty, naciągając pokrowiec lub wciskając fałdy w mniejszą przestrzeń. Gotowy zestaw musi umożliwiać wymagany zakres ruchu w zatwierdzonym zakresie roboczym.

W przypadku szczelnie zamkniętych lub szybko poruszających się pokryw, należy poprosić o ocenę przepływu powietrza. Zamek błyskawiczny jest elementem dostępu, a nie specjalnym otworem wentylacyjnym. Każdy układ wentylacyjny należy dobrać z uwzględnieniem warunków zanieczyszczenia.

Przegląd tkaniny i zapięcia jako jednego zestawu

Przed wyborem tkaniny należy określić środowisko pracy. Należy uwzględnić dane dotyczące chłodziwa lub płynu czyszczącego, kontaktu z olejem, cząstek ściernych, gorących wiórów, promieniowania cieplnego oraz przewidywanej częstotliwości zginania. Ogólny opis, taki jak „wysoka temperatura” lub „odporność na olej”, pozostawia istotne pytania dotyczące wyboru bez odpowiedzi.

W przypadku zastosowań narażonych na działanie wysokich temperatur, należy sprawdzić powłokę, materiał bazowy, nić do szycia, taśmę zamka błyskawicznego, elementy mocujące i okucia końcowe. Ani tkanina odporna na wysokie temperatury, ani metalowe elementy zamka błyskawicznego same w sobie nie gwarantują odporności termicznej całego pokrowca.

Nie zakładaj, że zamknięty zamek błyskawiczny zapewnia szczelność. W przypadku gdy ochrona przed rozpryskami chłodziwa, myciem lub drobnymi cząsteczkami ma krytyczne znaczenie, określ wymagania dotyczące ekspozycji i akceptacji, aby szwy, zamknięcie, zakończenia i wszelkie otwory wentylacyjne można było ocenić jako system.

Narażenie na duże lub ostre wióry może wymagać innej konstrukcji ochronnej lub dodatkowej osłony. Opisz rzeczywiste zanieczyszczenia, zamiast traktować każdy miech tkaninowy jako odpowiedni do każdej operacji obróbki.

Instalacja planu i kontrola powrotu do eksploatacji

Montaż powinien być przeprowadzony przez upoważniony personel, zgodnie z procedurą konserwacji maszyny i zatwierdzonym rysunkiem miechów. Przed przystąpieniem do prac praktycznych należy odizolować niebezpieczne źródła energii, kontrolować zgromadzoną energię, zabezpieczyć komponenty przed niezamierzonym ruchem i sprawdzić ich stan bezpieczeństwa. Otwarcie zamka błyskawicznego nie oznacza, że ​​mechanizm pod napięciem jest bezpieczny do serwisowania.

Przed zdjęciem starej osłony należy zanotować jej położenie, sposób montażu oraz wszelkie otarcia i uszkodzenia. Oczyścić obszar wokół niej metodą zgodną z urządzeniem, aby nie dopuścić do przedostania się luźnych zanieczyszczeń do chronionego elementu.

Podczas montażu należy zachować nieskręconą tkaninę i wyrównać krawędzie zamknięcia. Nie należy używać suwaka do naciągania zbyt małej lub nieprawidłowo dopasowanej pokrywy na element. W przypadku zablokowania zamknięcia, należy zatrzymać się i sprawdzić, czy tkanina nie jest zatkana, czy nie ma zanieczyszczeń lub czy nie jest nieprawidłowo ułożona, zamiast stosować większą siłę.

Przed ponownym uruchomieniem należy upewnić się, że oba końce są zabezpieczone, zamek błyskawiczny jest całkowicie zapięty, luźne części zostały usunięte, a wymagane odstępy zostały zachowane. Załóż wymagane zabezpieczenia i postępuj zgodnie z zatwierdzoną procedurą kontroli ruchu na miejscu. Trzymaj personel z dala od ruchomych części; przed przystąpieniem do regulacji ponownie odizoluj sprzęt.

Sprawdź, czy fałdy ściskają się równomiernie, zamknięcie pozostaje wyrównane, a pokrywa nie styka się z otaczającymi elementami. Przed zaakceptowaniem montażu sprawdź, czy nie ma tarcia, nienaturalnego naciągania lub odkształceń spowodowanych przez powietrze. Pokrywa z tkaniny chroniąca przed zanieczyszczeniami nie powinna zastępować wymaganego zabezpieczenia personelu.

Utrzymuj zamknięcie w dobrym stanie

Podczas planowej konserwacji należy sprawdzić zapięcie zamka, suwak, szwy, przejścia między końcami i miejsca mocowania. Należy zwrócić uwagę na ewentualne uwięzione wióry, zerwaną taśmę, uszkodzone zagięcia lub oznaki naciągnięcia pokrowca poza jego zamierzony zakres.

Używaj wyłącznie środków czyszczących i smarów zatwierdzonych dla wybranego zapięcia i materiału. Zamek błyskawiczny, który wielokrotnie sprawia problemy, wymaga kontroli ustawienia, stopnia zanieczyszczenia i dostępu, a nie tylko mocniejszego zaciągnięcia. Ustaw częstotliwość przeglądów zgodnie z przeznaczeniem urządzenia i środowiskiem pracy, zamiast zakładać, że jeden okres pasuje do każdej maszyny.

Pytania kupujących dotyczące miechów modernizacyjnych

Czy zamek błyskawiczny można dodać do istniejącego, zamkniętego mieszka?

Może to być możliwe po przeglądzie konstrukcji, ale wycięcie szczeliny nie jest rozwiązaniem równoważnym. Proponowany otwór wymaga odpowiedniego wzmocnienia krawędzi, przejść między końcami i wyrównania zamknięcia, a wszelkie wewnętrzne podpory muszą pozostać funkcjonalne. Przed modyfikacją pokrywy prosimy o przesłanie zdjęć i szczegółów konstrukcyjnych.

Czy można zamontować miechy zapinane na suwak wokół zamontowanego pręta cylindra hydraulicznego?

Można je uwzględnić, gdy otwór w tkaninie, mocowania końcowe i dostęp serwisowy umożliwiają instalację wokół pręta. Sprawdź powierzchnie odbiorcze i drogę montażu na obu końcach; sam zamek błyskawiczny nie gwarantuje, że żadne elementy siłownika nie będą musiały zostać odłączone.

Czy wymiana musi polegać na skopiowaniu starej pozycji zamka?

Niekoniecznie. Zachowaj obecną pozycję jako punkt odniesienia, ale zgłoś wszelkie problemy z dostępem, nagromadzenie wiórów lub otarcia. Zmienioną pozycję należy sprawdzić pod kątem zgodności z układem mocowania i pełnym zakresem ruchu przed jej zatwierdzeniem.

Zamów niestandardowe miechy zapinane na zamek do projektu modernizacji

Prześlij zdjęcie instalacji przedstawiające stronę serwisową, widoki obu mocowań oraz szkic wymiarowy. Uwzględnij wymagane długości po ściśnięciu i rozciągnięciu, prześwit wewnętrzny, maksymalną przestrzeń zewnętrzną, proponowane położenie zamka błyskawicznego oraz wszelkie prowadnice lub wsporniki.

Określ, co musi pozostać zmontowane podczas wymiany, jakie warunki pracy należy spełnić, ile elementów ma zostać zamontowanych oraz czy istniejące elementy montażowe zostaną ponownie wykorzystane. W przypadku projektów OEM należy uwzględnić wersję rysunku i planowaną kolejność instalacji.

BSTFLEX może ocenićniestandardowy mieszek z materiału zapinany na zamekwokół tych wymagań.Poproś o wycenę miechówze swoimi rysunkami i szczegółami aplikacji lub e-mailemsales@pkfiresleeve.comPrzed rozpoczęciem produkcji należy sprawdzić układ montażowy, dostęp do zamknięcia i ostateczną konstrukcję.
