Wybór tkaninowej kompensatora do przemysłowego systemu kanałów należy rozpocząć od danych roboczych, a nie od nazwy tkaniny.
Dwa kompensatory o dokładnie takich samych wymiarach kanału mogą wymagać całkowicie odmiennej konstrukcji, jeśli jeden przenosi czyste gorące powietrze o niskiej temperaturze, podczas gdy drugi obsługuje korozyjne gazy spalinowe zawierające wilgoć i cząstki ścierne.
Niezawodny proces doboru musi zatem uwzględniać temperaturę, ciśnienie, geometrię kanału, gaz procesowy, przesunięcie, prędkość gazu, drgania, narażenie na chemikalia oraz układ montażowy jako jeden kompletny system.
BSTFLEX produkuje niestandardowe niemetalowe kompensatory tkaninowe do kanałów przemysłowych, gorącego powietrza, spalin i gazów spalinowych. Poniższy przewodnik wyjaśnia informacje, które należy przeanalizować przed określeniem kompensatora.
Przed złożeniem zapytania ofertowego należy określić te osiem punktów:
Pierwsze pytanie nie brzmi: „Jakiej tkaniny powinienem użyć?”, lecz: „Co dzieje się wewnątrz tego kanału?”
Tkaninowy kompensator kanałowy stanowi część kompletnego systemu kanałów. Na jego konstrukcję ma wpływ każdy czynnik działający na ten system.
Przed rozważeniem materiałów należy zanotować:
Po poznaniu tych warunków elastyczny element można zaprojektować pod kątem rzeczywistego zastosowania.
Kompensatory tkaninowe są powszechnie stosowane, ponieważ kanały przemysłowe mogą być bardzo duże i nie zawsze mają przekrój kołowy.
Producent powinien otrzymać rzeczywiste wymiary kanału, a nie tylko jego opis nominalny.
| Typ kanału | Wymagane informacje |
|---|---|

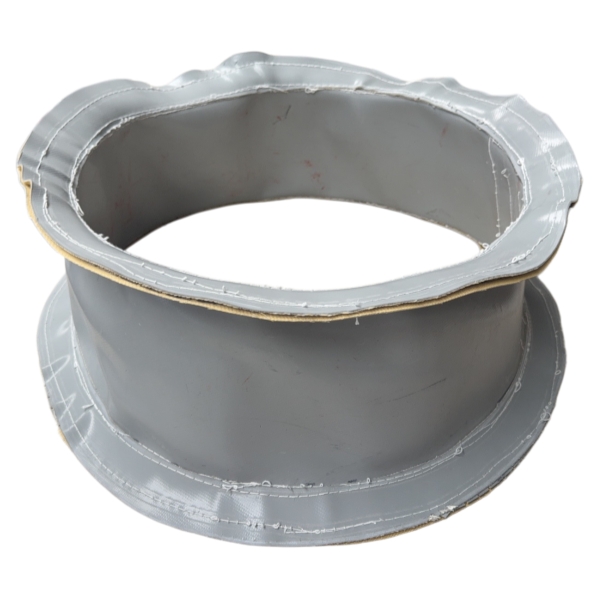

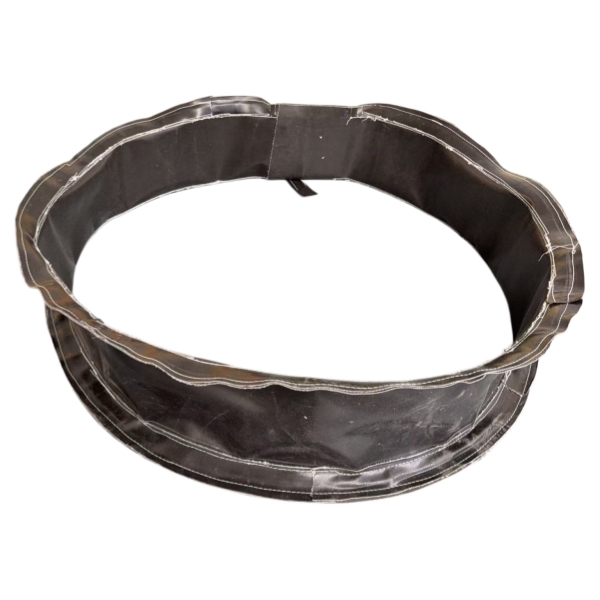

| Okrągły | Średnica wewnętrzna lub zewnętrzna |

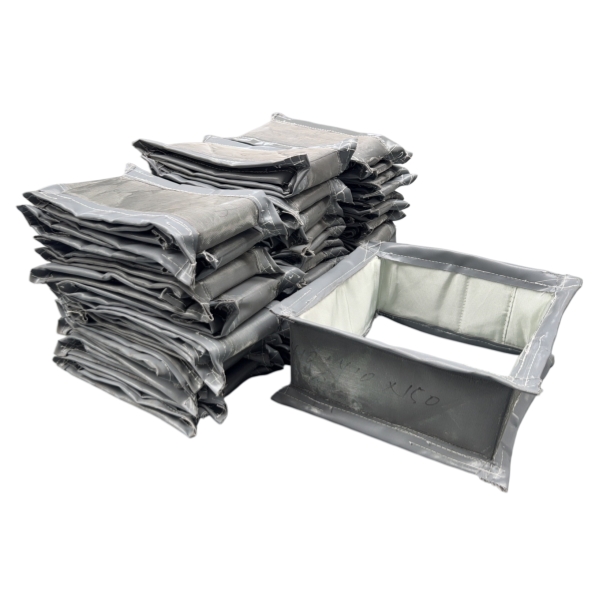

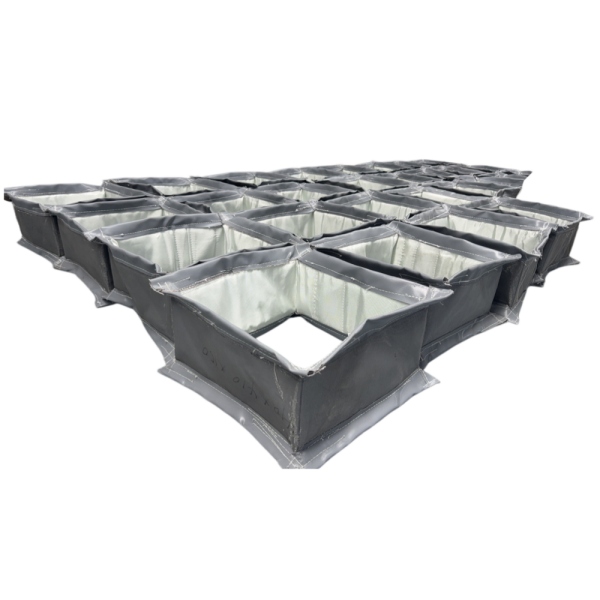

| Prostokątny | Szerokość × wysokość |
| Kwadrat | Wymiary boków |
| Przejście | Wymiary obu końców i geometria przejścia |
| Nieregularne | Rysunek lub szkic wymiarowy |
Połączenia prostokątne wymagają szczególnej uwagi poświęconej narożnikom. Odcinki proste i narożniki nie odkształcają się identycznie podczas ruchu kanału, dlatego geometrię narożników należy zaprojektować, zamiast traktować je jako przedłużenie prostego pasa.
W przypadku istniejących instalacji zdjęcia powinny stanowić uzupełnienie wymiarów, ale nie powinny zastępować rysunku wymiarowego.
Dostępna odległość między dwoma punktami mocowania ma bezpośredni wpływ na zdolność do kompensacji ruchów.
Ten wymiar jest powszechnie nazywany:
Szersza rozpiętość elastyczna zazwyczaj daje materiałowi więcej miejsca na odkształcenie, podczas gdy bardzo krótka rozpiętość może zwiększyć naprężenia w pasie kompensatora.
Jednak samo zwiększenie szerokości pasa nie zawsze jest rozwiązaniem. Nadmiar materiału może powodować fałdowanie, trzepotanie lub kolizje z wewnętrznymi elementami.
Prawidłowy wymiar montażowy należy zatem rozpatrywać łącznie z ruchem, ciśnieniem i geometrią rękawa wewnętrznego.
Temperaturę należy zawsze podzielić na co najmniej dwie wartości:
Jeśli występuje temperatura awaryjna, należy również podać przewidywany czas jej trwania.
Na przykład kanał pracujący w trybie ciągłym przy 350°C, ale osiągający sporadycznie 600°C przez kilka minut, wymaga innej oceny materiałowej niż kanał pracujący w trybie ciągłym przy 600°C.
Wysokotemperaturowy tkaninowy kompensator jest zazwyczaj wielowarstwowym systemem termicznym. Elastyczna membrana uszczelniająca może nie być bezpośrednio wystawiona na pełną temperaturę procesu.
Zamiast tego konstrukcja może obejmować:
Taki układ tworzy gradient temperatury w poprzek kompensatora.
Częstym błędem jest określanie tylko:
„Potrzebujemy tkaniny odpornej na 800°C”.
Nie zapewnia to wystarczających informacji inżynieryjnych.
Producent nadal musi wiedzieć, czy temperatura 800°C jest ciągła, okresowa czy awaryjna, a także czy kompensator jest bezpośrednio narażony na przepływ gazu, promieniowanie lub izolowane kanały.
Ciśnienie wpływa zarówno na wymagania dotyczące uszczelnienia, jak i na zachowanie mechaniczne.
Przemysłowe systemy kanałów często pracują przy ciśnieniach znacznie niższych niż w przypadku rurociągów procesowych, co jest jednym z powodów, dla których złącza tkaninowe są szeroko stosowane w tych zastosowaniach. Wytyczne branżowe zazwyczaj określają złącza tkaninowe jako komponenty niskociśnieniowe.
Jednak kierunek ciśnienia ma znaczenie.
Nadciśnienie wypycha element elastyczny na zewnątrz.
Kwestie projektowe mogą obejmować:
Podciśnienie wciąga tkaninę do wewnątrz w kierunku kanału.
Może to zwiększyć ryzyko:
Dlatego kanały o dużym podciśnieniu mogą wymagać odpowiednich wykładzin lub układów wsporczych.
„Powietrze” i „spaliny” nigdy nie powinny być traktowane jako równoważne media.
Kompatybilność materiałowa może się znacząco zmienić w zależności od tego, co transportuje kanał.
Przydatne informacje obejmują:
Niemetalowe kompensatory tkaninowe są szeroko stosowane w mediach gazowych, w tym w gorącym powietrzu, spalinach i gazach chemicznie agresywnych, ale konstrukcja materiału elastycznego musi być dobrana do konkretnego zastosowania.
Gaz może nie wydawać się wysoce korozyjny w temperaturze roboczej, ale może stać się znacznie bardziej agresywny, gdy wilgoć ulegnie kondensacji.
W przypadku zastosowań związanych ze spalinami należy podać:
Warunki te mogą wpływać zarówno na membrany uszczelniające, jak i na wewnętrzne warstwy ochronne.
Nie określaj tylko „całkowitego ruchu”.
Złącze powinno być zaprojektowane w oparciu o kierunek przemieszczenia.
Przykład przydatnych danych dotyczących ruchu:
Ściskanie osiowe: 25 mm
Rozciąganie osiowe: 10 mm
Ruch poprzeczny: ±30 mm
Ruch kątowy: 2°
Złącza tkaninowe mogą kompensować ruch osiowy, poprzeczny i kątowy, a jedną z ich głównych zalet jest zdolność do obsługi ruchu złożonego na stosunkowo krótkim odcinku kanału.
Dwa połączenia kanałów zbliżają się do siebie.
Dwa punkty mocowania oddalają się od siebie.
Jedna strona przesuwa się prostopadle do osi kanału.
Powierzchnie łączące obracają się względem siebie.
Kilka ruchów występuje w tym samym czasie.
Ostatni przypadek jest powszechny w rzeczywistych instalacjach przemysłowych i powinien być wyraźnie określony podczas doboru.
Sama wielkość ruchu to za mało.
Liczba i częstotliwość cykli pracy mogą również wpływać na zmęczenie materiału i żywotność.
Rozważ, czy system:
Złącze doświadczające jednego głównego cyklu termicznego w miesiącu różni się zasadniczo od takiego, które doświadcza ciągłego ruchu cyklicznego.
Prędkość gazu jest często pomijana w danych zapytania ofertowego (RFQ), ale może mieć istotny wpływ na żywotność tkaniny.
Przepływ o dużej prędkości może powodować:
Przemysłowe konstrukcje złączy tkaninowych często zawierają wykładziny zaprojektowane specjalnie w celu kontrolowania turbulencji i ochrony pasa tkaniny przed warunkami przepływu.
Pył cementowy, popiół lotny, cząstki z pieca i inne ciała stałe mogą szybko uszkodzić elastyczną tkaninę, jeśli stale w nią uderzają.
Jeśli występują cząstki stałe, należy poinformować producenta o:
Zastosowania o właściwościach ściernych mogą wymagać wewnętrznej wykładziny, materiału gorącej strony odpornego na ścieranie lub bariery zapobiegającej gromadzeniu się materiału.
Dobór materiału powinien uwzględniać substancje chemiczne niezależnie od temperatury.
Do potencjalnych zagrożeń należą:
Tkanina powlekana PTFE, tkanina powlekana silikonem i niepowlekana tkanina z włókna szklanego mają bardzo różną odporność chemiczną.
Prawidłowy wybór zależy od połączenia temperatury i środowiska chemicznego, a nie od samej odporności chemicznej.
Strukturę materiału należy wybrać dopiero po określeniu warunków roboczych.
| Rodzina materiałów | Możliwa funkcja | Główne czynniki doboru |
|---|---|---|
| Tkanina z włókna szklanego | Warstwa wzmacniająca lub odporna na wysoką temperaturę warstwa tekstylna | Temperatura, wytrzymałość i splot |
| Włókno szklane powlekane silikonem | Elastyczna warstwa ochronna lub uszczelniająca | Temperatura, elastyczność i środowisko |
| Tkanina powlekana PTFE | Odporna chemicznie bariera gazoszczelna | Warunki chemiczne procesu i temperatura |
| Tkanina krzemionkowa | Ochrona wysokotemperaturowa | Temperatura gorącej strony i ekspozycja termiczna |
| Warstwa izolacyjna | Kontrola gradientu temperatury | Temperatura procesu i wymagana temperatura zimnej strony |
| Siatka metalowa lub wykładzina | Ochrona mechaniczna i przepływowa | Prędkość, ścieranie i cząstki stałe |
BSTFLEX współpracuje z wieloma systemami tkanin wysokotemperaturowych, co pozwala na dopasowanie konstrukcji złącza do różnych warunków termicznych i procesowych.
Poduszka izolacyjna nie jest automatycznie wymagana w każdym złączu kompensacyjnym.
Zazwyczaj bierze się ją pod uwagę, gdy temperatura procesu musi zostać obniżona przed dotarciem do zewnętrznych elastycznych warstw uszczelniających.
Jej konstrukcja zależy od:
Poduszka musi pozostać wystarczająco elastyczna, aby umożliwić ruch złącza przy jednoczesnym zachowaniu odpowiedniej ochrony termicznej.
Wykładzina może być jednym z najważniejszych elementów w trudnych warunkach pracy kanałów.
Jej cel może obejmować:
Wytyczne branżowe wyraźnie wymieniają dobór wykładziny, wysokość odstępu oraz wymiary między kołnierzami jako ważne zmienne projektowe tkaninowych złączy kompensacyjnych.
Otaczająca izolacja kanału również ma znaczenie.
Jeśli kanał jest izolowany zewnętrznie, izolacja ta może zmienić rozkład temperatury wokół ramy złącza kompensacyjnego i elastycznego pasa.
Producent powinien wiedzieć:
Element elastyczny musi być bezpiecznie zamocowany bez tworzenia lokalnych naprężeń, które mogłyby uszkodzić pas.
Typowe rozwiązania obejmują:
W przypadku projektów wymiany należy podać:
Ramy tkaninowych kompensatorów dylatacyjnych mogą być zaprojektowane do połączeń spawanych lub skręcanych, w zależności od zastosowania.
Nie należy zakładać, że kompensator dylatacyjny może automatycznie skorygować nieograniczony błąd montażowy.
Jeśli występuje znana niewspółosiowość, należy ją zgłosić jako część wymagań dotyczących przemieszczeń przed rozpoczęciem produkcji.
Wytyczne instalacyjne od uznanych producentów kompensatorów dylatacyjnych wyraźnie ostrzegają, że niewspółosiowość powinna mieścić się w uzgodnionych granicach projektowych, chyba że została celowo uwzględniona w projekcie kompensatora.
Instalacja na zewnątrz wprowadza dodatkowe wymagania, które mogą nie występować wewnątrz zakładu.
Mogą one obejmować:
Dlatego osłonę zewnętrzną należy dobrać zarówno pod kątem warunków procesowych, jak i otaczającego środowiska.
Proces wyboru różni się w przypadku nowego projektu i wymiany.
Kompensator można zaprojektować wraz z:
Nie należy po prostu kopiować starego kompensatora, jeśli uległ on przedwczesnej awarii.
Przed wymianą należy zbadać:
Wskazówki dotyczące wymiany od doświadczonych producentów kładą również nacisk na przegląd oryginalnych specyfikacji i historii eksploatacji, zamiast automatycznego odtwarzania wadliwego projektu.
| Warunki robocze | Pytanie projektowe | Możliwe rozwiązanie projektowe |
|---|---|---|
| Wysoka temperatura gazu | Czy warstwy zewnętrzne mogą wytrzymać temperaturę procesu? | Dodać izolację i odpowiednie materiały do bezpośredniego kontaktu z gorącym medium |
| Duże przemieszczenie poprzeczne | Czy dostępna jest wystarczająca rozpiętość elastyczna? | Zoptymalizować szerokość pasa i geometrię złącza |
| Wysoka prędkość gazu | Czy tkanina będzie bezpośrednio narażona na turbulencje? | Rozważyć wewnętrzną osłonę kierunkową |
| Pył ścierny | Czy cząstki będą uderzać w element elastyczny? | Dodać ochronę przed ścieraniem lub osłonę wewnętrzną |
| Korozyjny gaz wilgotny | Czy kondensat jest agresywny chemicznie? | Dobrać kompatybilną membranę uszczelniającą |
| Podciśnienie | Czy tkanina może zostać wciągnięta do wewnątrz? | Przeanalizować osłonę wewnętrzną i geometrię wsporczą |
| Montaż na zewnątrz | Czy złącze będzie narażone na czynniki atmosferyczne i promieniowanie UV? | Dobrać odpowiednią osłonę zewnętrzną |
| Częste cykle pracy | Jak często powtarza się ruch? | Przeanalizować zmęczenie materiału i geometrię |
Warunki robocze:
Priorytety doboru:
Projekt powinien koncentrować się na ochronie przed ścieraniem, izolacji wysokotemperaturowej, zachowaniu przy podciśnieniu, konstrukcji narożników oraz wystarczającym luzie na ruchy. Wewnętrzna wykładzina może być ważna dla ochrony elastycznego pasa przed gazem zawierającym pył.
Warunki pracy:
Priorytety wyboru:
Elastyczność i odporność na wibracje mogą być ważniejsze niż ciężki pakiet izolacyjny. Należy również wziąć pod uwagę trzepotanie pasa i lokalny przepływ powietrza wokół połączenia wentylatora.
Warunki pracy:
Priorytety wyboru:
Odporność chemiczna warstwy uszczelniającej gaz może być ważniejsza niż maksymalna odporność temperaturowa. Należy dokładnie sprawdzić kondensację oraz temperatury zimnej strony.
Wiele problemów z kompensatorami zaczyna się przed produkcją.
Unikaj tych błędów w specyfikacji:
Aby uzyskać najszybszą ocenę techniczną, wyślij wraz z zapytaniem następujące informacje:
| Zastosowanie | Elektrownia, cementownia, piec, wentylator, kocioł, system wyciągowy lub inne urządzenie |
| Kształt | Okrągły, prostokątny, kwadratowy lub specjalny |
| Wymiary | Średnica lub szerokość × wysokość |
| Długość zabudowy | Zainstalowana długość złącza |
| Temperatura robocza | Wartość ciągła |
| Temperatura maksymalna | Wartość szczytowa i czas trwania |
| Ciśnienie | Dodatnie lub ujemne, wartości robocze i projektowe |
| Medium procesowe | Skład gazu i wilgotność |
| Przemieszczenie | Ściskanie osiowe, rozciąganie, poprzeczne i kątowe |
| Prędkość gazu | Robocza prędkość przepływu, jeśli jest znana |
| Cząstki | Pył, popiół lub ciała stałe o właściwościach ściernych |
| Środowisko | Wewnątrz lub na zewnątrz |
| Ilość | Prototyp, wymiana lub ilość produkcyjna |
| Rysunek | PDF, CAD lub szkic wymiarowy |
Przemysłowe tkaninowe złącza kompensacyjne powinny być projektowane pod konkretny system kanałów, a nie dobierane jako ogólne komponenty tekstylne.
BSTFLEX może ocenić niestandardowe konstrukcje dla kanałów gorącego powietrza, spalin i gazów spalinowych w oparciu o temperaturę roboczą, ciśnienie, przemieszczenie, skład gazu, geometrię i wymagania środowiskowe klienta.

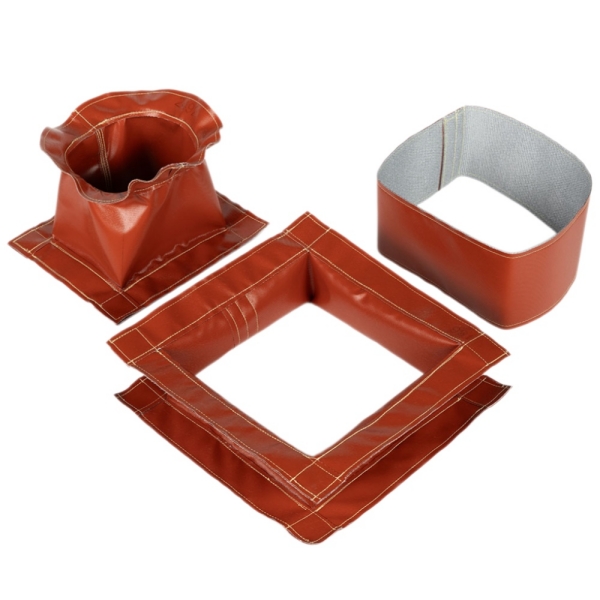

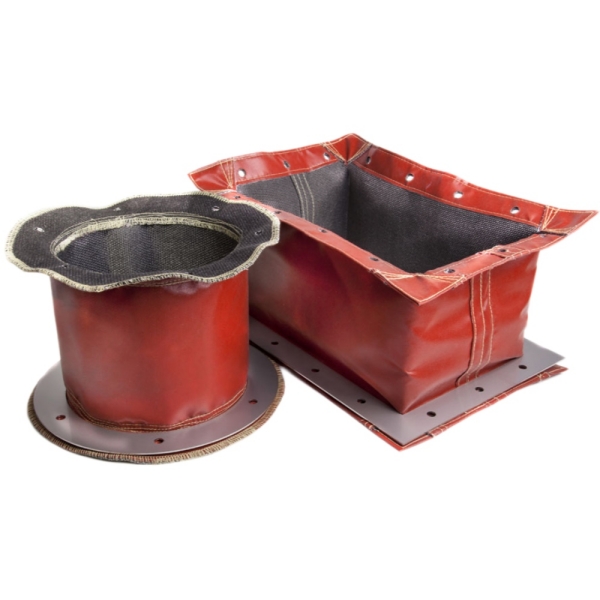

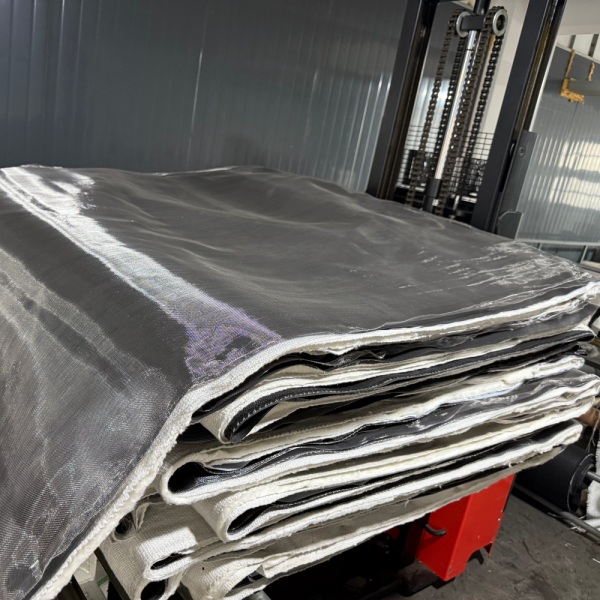

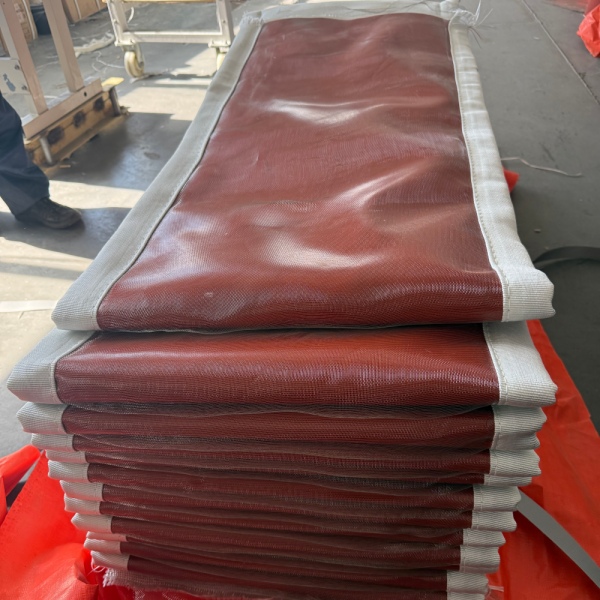

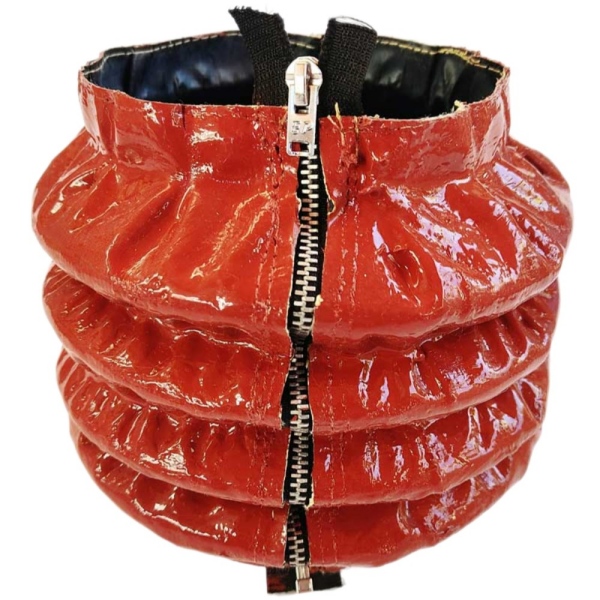

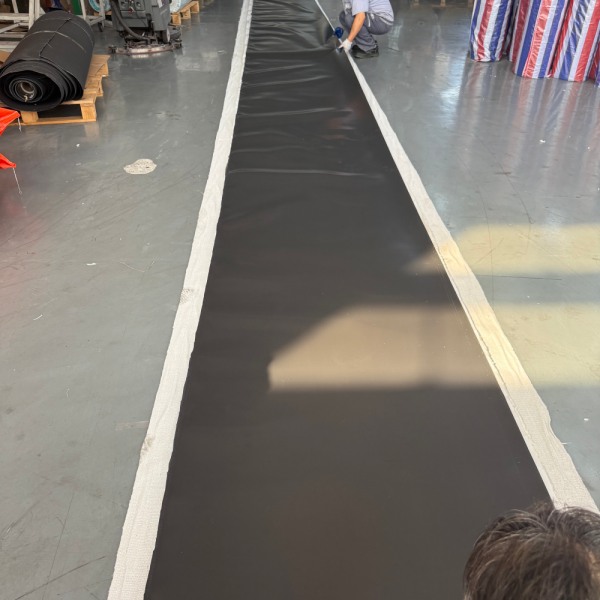

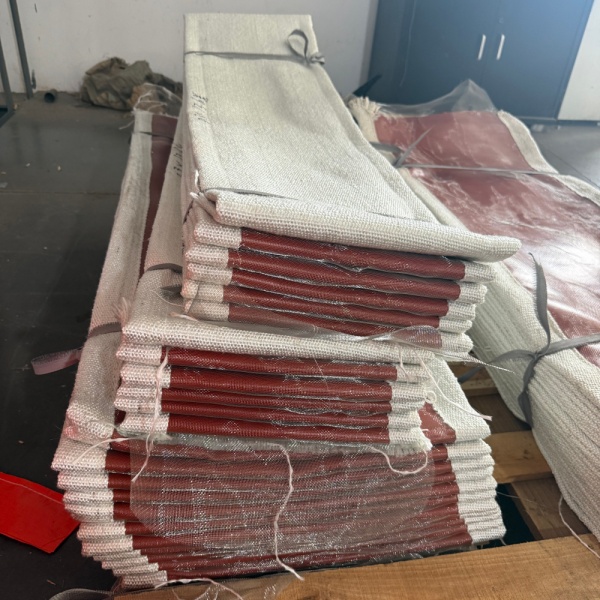

Dostępne rozwiązania obejmują okrągłe, prostokątne i niestandardowe tkaninowe złącza kompensacyjne do kanałów, z elastycznymi konstrukcjami wykorzystującymi tkaniny techniczne, tkaniny powlekane, warstwy uszczelniające, izolację i komponenty ochronne zgodnie z wymaganiami aplikacji.
Zapoznaj się ze stroną produktu Niemetalowe tkaninowe złącze kompensacyjne BSTFLEX, aby uzyskać informacje na temat produkcji niestandardowej.
Aby uzyskać wycenę niestandardową, podaj rozmiar kanału, długość zabudowy, temperaturę normalną i maksymalną, ciśnienie robocze, gaz procesowy, przemieszczenie osiowe, przemieszczenie poprzeczne, prędkość gazu oraz dostępne rysunki.
