Przewody spalinowe o wysokiej temperaturze tworzą jedno z najbardziej wymagających środowisk pracy dlazłącze dylatacyjne z tkaninyPołączenie może wymagać jednoczesnego radzenia sobie z kilkoma problemami: podwyższoną temperaturą gazu, rozszerzalnością cieplną, podciśnieniem, popiołami lotnymi lub pyłem procesowym, żrącymi składnikami gazu, wibracjami i dużymi, wielokierunkowymi ruchami kanału.
Z tego powodu,złącze kompensacyjne z tkaniny wysokotemperaturowejNie należy wybierać wyłącznie tkaniny o najwyższej opublikowanej odporności na temperaturę. Niezawodne działanie zależy od całej konstrukcji połączenia, w tym elastycznego pasa, warstwy uszczelniającej, izolacji termicznej, zabezpieczenia przed działaniem wysokiej temperatury, wewnętrznej wyściółki oraz geometrii umożliwiającej ruch.

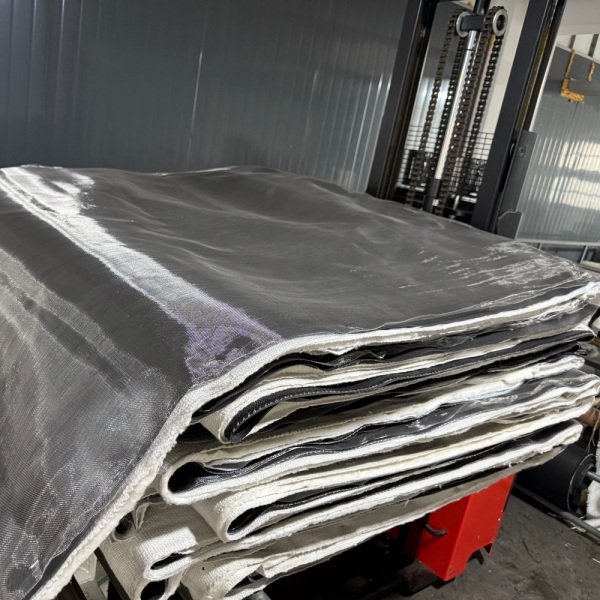

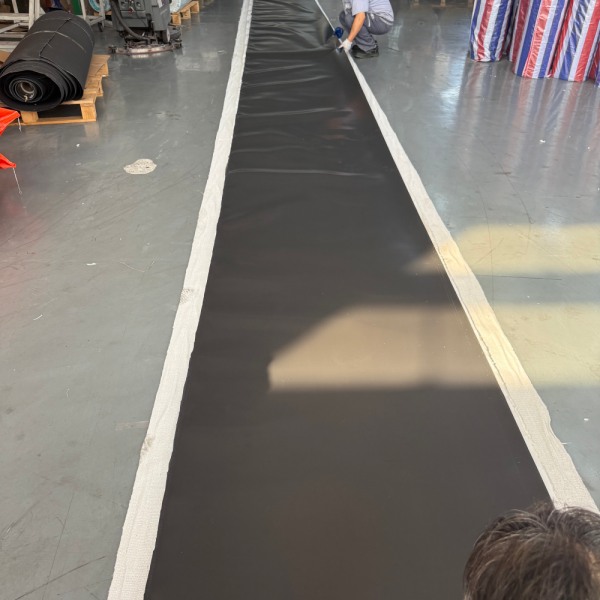

BSTFLEX produkuje na zamówieniezłącza kompensacyjne z tkaniny niemetalowejdo przemysłowych systemów kanałów gorącego powietrza, spalin i gazów spalinowych.
Kluczowa zasada projektowania:W systemie odprowadzania gorących spalin elastyczna membrana uszczelniająca nie musi pracować w pełnej temperaturze spalin. Prawidłowo zaprojektowana izolacja i system gorącej powierzchni mogą wytworzyć kontrolowany gradient temperatury w złączu kompensacyjnym.
Przemysłowe przewody kominowe mogą zmieniać swoje wymiary znacznie pomiędzy wyłączeniem na zimno a pełną temperaturą roboczą.
Długi stalowy kanał rozszerza się wraz ze wzrostem temperatury. Jeśli ten wzrost zostanie ograniczony, dodatkowe obciążenia mogą zostać przeniesione na ściany kanału, konstrukcje wsporcze, wentylatory, kotły, piece i urządzenia do kontroli zanieczyszczeń.
Azłącze kompensacyjne spalinzapewnia elastyczną sekcję, w której ruch termiczny może zachodzić w sposób kontrolowany.
Typowe źródła ruchu obejmują:
Złącza tkaninowe są szczególnie przydatne w tych systemach, ponieważ mogą kompensować ruchy osiowe, boczne i kątowe przy stosunkowo niskich siłach sprężyn. Producenci przemysłowi powszechnie stosują je w kanałach z gorącym gazem i niskim ciśnieniem.
W przypadku stosowania gazów spalinowych o wysokiej temperaturze zwykle występuje kombinacja kilku naprężeń roboczych.
| Stan operacyjny | Potencjalny wpływ na złącze dylatacyjne |
|---|---|
| Wysoka temperatura gazu | Degradacja termiczna materiałów uszczelniających i wzmacniających |
| Popiół lotny lub pył | Ścieranie i gromadzenie się wewnątrz jamy stawowej |
| Podciśnienie | Elastyczny materiał może być wciągany w stronę strumienia gazu |
| Wysoka prędkość gazu | Trzepotanie, turbulencje i lokalne zużycie mechaniczne |
| Składniki gazu kwaśnego | Atak chemiczny na materiały niezgodne |
| Kondensacja | Potencjalnie poważna korozja lub narażenie na działanie substancji chemicznych |
| Cykl termiczny | Powtarzające się zginanie i zmiana wymiarów |
| Duży ruch kanałów | Obciążenie elastycznego pasa i systemu mocowania |
Dlatego też dwa przewody spalinowe pracujące w tej samej temperaturze mogą wymagać zupełnie innej konstrukcji złączy kompensacyjnych.
Wiele kompensatorów przeznaczonych do pracy w trudnych warunkach to zespoły wielowarstwowe.
Każda warstwa spełnia odrębną funkcję.
Najbardziej wewnętrzny układ ochronny jest umiejscowiony najbliżej strumienia gazu.
W zależności od zastosowania jego rola może obejmować:
Materiały tekstylne odporne na wysokie temperatury, takie jak krzemionka lub inne tkaniny odporne na ciepło, mogą być oceniane pod kątem przydatności do tej części systemu, zależnie od rzeczywistych warunków eksploatacji.
Warstwa izolacyjna ogranicza przenoszenie ciepła z gazu procesowego w kierunku uszczelnienia i zewnętrznych elastycznych warstw.
Powoduje to powstanie gradientu temperatury w złączu dylatacyjnym.
Wymagana grubość izolacji zależy od:
Uszczelnienie gazowe musi utrzymywać medium procesowe, zachowując jednocześnie elastyczność podczas powtarzających się ruchów.
Przy wyborze należy wziąć pod uwagę:
Materiały kompozytowe na bazie PTFE są stosowane w niektórych wymagających chemicznie zastosowaniach związanych ze spalinami ze względu na swoją odporność chemiczną; rzeczywista dopuszczalna temperatura zależy od konkretnego układu materiałowego i konstrukcji termicznej.
Tkaniny techniczne tkane zapewniają pasom elastycznym wytrzymałość mechaniczną i stabilność wymiarową.
Włókno szklane jest powszechnie stosowane, ponieważ łączy w sobie odporność na ciepło z przydatnymi właściwościami rozciągającymi.
Warstwa zewnętrzna może wymagać odporności na:
W przypadku stosowania urządzeń z zanieczyszczonymi lub szybkobieżnymi gazami spalinowymi ochrona pasa materiałowego przed bezpośrednim przepływem gazów jest często niezbędna.
Przekładka przepływowa tworzy gładszą ścieżkę wewnętrzną i pomaga chronić elastyczny element.
Jego funkcje mogą obejmować:
W przemysłowych instalacjach do odprowadzania zanieczyszczonych spalin o wysokiej temperaturze powszechnie stosuje się specjalne tuleje, których zadaniem jest ochrona elastycznego pasa przed ścieraniem i kontrola przepływu zawierającego cząstki stałe.
Spaliny mogą zawierać popiół lotny, pył klinkierowy, pył cementowy i inne cząstki stałe.
Jeżeli materiał ten nagromadzi się w przestrzeni dylatacyjnej, może to utrudniać ruch i zwiększać miejscowe zużycie.
Bariera akumulacyjna ma na celu ograniczenie ilości cząstek stałych przedostających się do komory i wypełniających ją.
Może współpracować z tuleją przepływową w celu:
Bariery akumulacyjne są powszechnie stosowanym elementem konstrukcyjnym w układach kompensacyjnych odprowadzających zanieczyszczone spaliny.
Nie ma jednego „najlepszego materiału” dla każdego złącza kompensacyjnego pracującego w wysokich temperaturach.
Wybór właściwego materiału zależy od tego, gdzie znajduje się on w stawie i jaką funkcję spełnia.
| Rodzina materiałów | Możliwa rola | Główne zagadnienia inżynieryjne |
|---|---|---|
| Tkanina z włókna szklanego | Warstwa wzmacniająca i termiczna materiału tekstylnego | Temperatura i wytrzymałość mechaniczna |
| Tkanina krzemionkowa | Ochrona przed wysoką temperaturą | Bezpośrednia ekspozycja termiczna |
| Włókno szklane powlekane silikonem | Zewnętrzna elastyczna lub uszczelniająca warstwa | Temperatura, pogoda i elastyczność |
| Tkanina powlekana PTFE | Uszczelnienie gazowe odporne na działanie chemikaliów | Chemia i temperatura membrany |
| Materiały izolacyjne | Obniżenie temperatury poprzez połączenie | Gradient termiczny |
| Siatka metalowa lub wkładka | Ochrona przed przepływem i ścieraniem | Prędkość i obciążenie cząstkami stałymi |

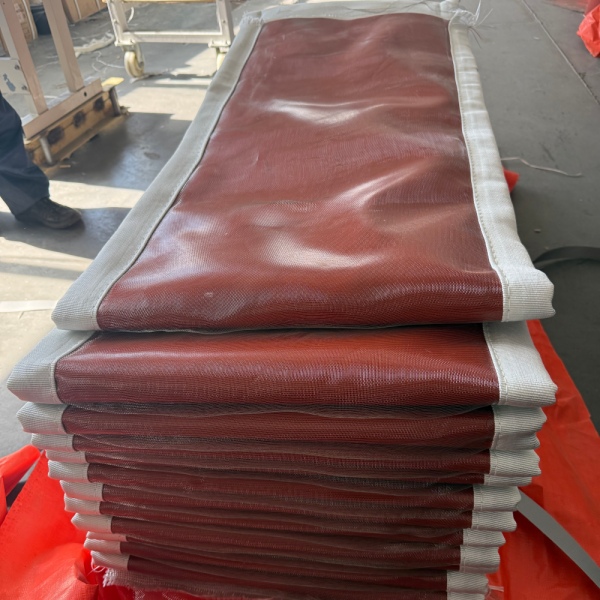

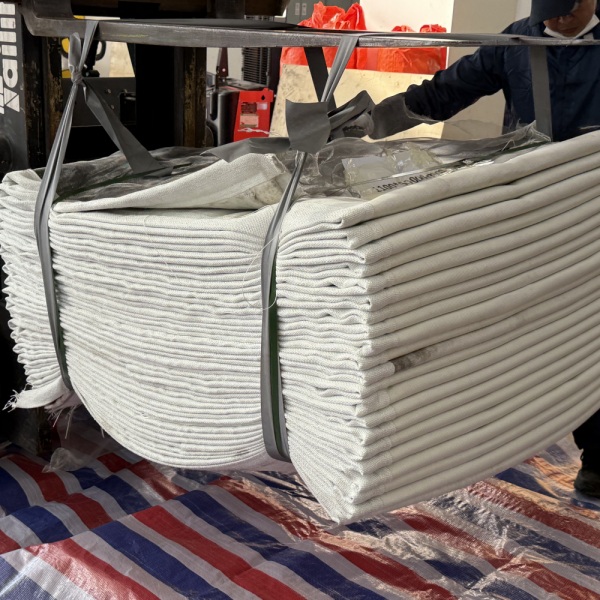

BSTFLEX produkuje różnorodnetkaniny wysokotemperaturowe, co pozwala na uwzględnienie różnych systemów tekstylnych zależnie od ich roli wewnątrz złącza dylatacyjnego.
Ustawienie tylko jednej temperatury rzadko jest wystarczające.
Przydatna specyfikacja powinna rozróżniać:
Temperatura występująca podczas normalnej, ustalonej pracy.
Najwyższa oczekiwana temperatura procesu w warunkach nietypowych lub tymczasowych.
To, czy maksymalna temperatura trwa sekundy, minuty czy godziny, może mieć istotny wpływ na wybór materiału.
Powtarzające się cykle temperaturowe mogą powodować zmęczenie cieplne i mechaniczne.
Instalacje zewnętrzne mogą być również narażone na bardzo niskie temperatury otoczenia podczas wyłączania.
W niektórych układach spalania i odprowadzania spalin ryzyko korozji nie jest najwyższe przy maksymalnej temperaturze roboczej.
Problem może się nasilić, gdy gaz ostygnie na tyle, że mogą utworzyć się kwaśne kondensaty.
Oznacza to, że projektanci powinni wziąć pod uwagę:
Membrana gazowa odporna chemicznie może okazać się konieczna nawet wtedy, gdy maksymalna temperatura procesu nie wydaje się niezwykle wysoka.
Wiele kotłów i układów wydechowych pracuje w warunkach podciśnienia.
Tworzy to inne warunki mechaniczne niż w przypadku kanałów o nadciśnieniu.
Ciśnienie może pociągnąć elastyczny element do wewnątrz, w kierunku strumienia gazu.
Potencjalne konsekwencje obejmują:
Dlatego też połączenie powinno być zaprojektowane z uwzględnieniem podciśnienia jako zdefiniowanego parametru roboczego, a nie po prostu opisane jako „niskie ciśnienie”.
Czyste gorące powietrze i brudne spaliny to zasadniczo różne zastosowania.
Połączenia przesyłające czyste, ogrzane powietrze mogą wymagać elastyczności i odporności na temperaturę, ale niewielkiej ochrony przed ścieraniem.
Zanieczyszczone połączenie spalin może dodatkowo wymagać:
Z tego powodu w zapytaniu ofertowym (RFQ) należy uwzględnić rodzaj i stężenie zawieszonych w gazie ciał stałych. Wytyczne projektowe dla branży wyraźnie wskazują temperaturę gazu, natężenie przepływu oraz ilość i ścieralność zawieszonych ciał stałych jako główne parametry projektowania połączeń tkaninowych.
Ruch termiczny należy obliczać na podstawie systemu kanałów, a nie szacować na podstawie wymiarów złącza kompensacyjnego.
Cztery kluczowe wartości to:
| Kompresja osiowa | Sekcje kanału przesuwają się ku sobie |
| Wydłużenie osiowe | Sekcje kanału rozsuwają się |
| Ruch boczny | Jedno połączenie porusza się bocznie względem drugiego |
| Ruch kątowy | Powierzchnie łączące obracają się względem siebie |
Połączenia tkanin odporne na wysokie temperatury mogą wytrzymywać znaczne ruchy, jednak zakres dostępnych ruchów zależy od rozpiętości pasa, geometrii, miejsca montażu i konstrukcji materiału.
Elastyczna rozpiętość między punktami mocowania określa ilość materiału, która może ulec odkształceniu.
Jeżeli rozpiętość jest zbyt mała, aby umożliwić wymagany ruch boczny lub osiowy, tkanina może zostać nadmiernie naprężona.
Jeśli jednak wprowadzi się zbyt dużą ilość luźnego materiału, może to spowodować:
Dlatego też odległość między twarzami i wymagany ruch należy oceniać łącznie.
Duże systemy kotłowe mogą powodować znaczny wzrost temperatury między piecem, podgrzewaczem powietrza, filtrem, skruberem i przewodami kominowymi.
Produkcja cementu wiąże się z połączeniem gorących gazów z dużym zapyleniem, co sprawia, że kontrola ścierania i gromadzenia się pyłu jest szczególnie ważna.
Piece i układy wydechowe mogą narażać złącza kompensacyjne na działanie promieniowania cieplnego, gazów o wysokiej temperaturze i cząstek stałych.
Spalanie odpadów może generować duże obciążenia cieplne i chemicznie złożone gazy spalinowe, co wymaga starannego doboru materiałów.
Aby przeciwdziałać rozszerzalności cieplnej, pomiędzy wylotami pieca i urządzeniami do przetwarzania gazu można zainstalować złącza kompensacyjne.
Duże układy wydechowe mogą łączyć w sobie wysoką temperaturę, drgania i znaczne ruchy konstrukcyjne.
Rozważmy duży, prostokątny kanał, którym przepływają gorące spaliny z dużą zawartością cząstek stałych.
System pracuje również w warunkach podciśnienia i jest narażony na osiowe i boczne ruchy termiczne.
Odpowiednia ocena projektu powinna koncentrować się na:
Samo określenie „tkanina z włókna szklanego odporna na wysokie temperatury” nie rozwiązałoby większości rzeczywistych zagrożeń w tym zastosowaniu.
Teraz rozważmy czysty kanał gorącego powietrza, w którym nie ma znacznej ilości pyłu ani gazów korozyjnych.
Mimo że temperatury mogą być podobne, wymagana konstrukcja może być znacznie prostsza, ponieważ ochrona przed ścieraniem i odporność na działanie substancji chemicznych mają mniejsze znaczenie.
Priorytety projektowe mogą przesunąć się w kierunku:
Ilustruje to, dlaczego media procesowe muszą być określone łącznie z temperaturą.
Materiały elastyczne na bazie PTFE można brać pod uwagę wszędzie tam, gdzie istotna jest odporność chemiczna i szczelność gazowa.
Są one szczególnie istotne w niektórych zastosowaniach w procesach chemicznych i oczyszczaniu spalin. Na przykład firma Frenzelit specjalizuje się w pozycjonowaniu wielowarstwowych materiałów kompozytowych PTFE dla instalacji chemicznych i oczyszczania spalin.
Nie należy jednak umieszczać PTFE bezpośrednio w strumieniu bardzo gorącego gazu bez sprawdzenia rzeczywistej temperatury membrany.
W przypadku wyższych temperatur procesu może być konieczne zastosowanie izolacji i zabezpieczenia powierzchni gorącej, aby utrzymać membranę uszczelniającą w przewidzianym dla niej zakresie roboczym.
Tkaninę o wysokiej zawartości krzemionki można rozważyć w przypadkach, gdy warstwa tekstylna wymaga znacznie większej odporności na bezpośrednie ciepło niż w przypadku konwencjonalnych tkanin na bazie włókna szklanego.
Możliwe role obejmują:
Ostateczna konstrukcja nadal zależy od uszczelnienia gazowego, ciśnienia, ruchu i wymagań chemicznych; krzemionki nie należy traktować jako kompletnego materiału na złącza dylatacyjne.
Połączenia tkanin wysokotemperaturowych często zawodzą, ponieważ niedoszacowano warunków pracy, a nie dlatego, że elastyczna tkanina była po prostu „zbyt słaba”.
Do najczęstszych przyczyn należą:
Personel zajmujący się konserwacją powinien zbadać takie warunki, jak:
W przypadku przedwczesnego uszkodzenia stawu, przed zamówieniem identycznego zamiennika należy ustalić przyczynę uszkodzenia.
Przed ostatecznym wyborem materiałów należy podać następujące informacje:
W przypadku istniejącej instalacji nie należy podawać wyłącznie wymiarów zewnętrznych.
Przydatny pakiet zastępczy powinien zawierać:
Jeśli istniejące połączenie ma krótki okres użytkowania, informacja ta może pomóc w podjęciu decyzji o ewentualnej zmianie konstrukcji.
BSTFLEX rozwija sięzłącza kompensacyjne tkaninowe wysokotemperaturowedo odprowadzania spalin przemysłowych, spalin i gorącego powietrza.
W zależności od zastosowania, elastyczna konstrukcja może łączyć tkaniny techniczne, powlekane włókno szklane, materiały uszczelniające na bazie PTFE, tkaninę o wysokiej zawartości krzemionki, izolację termiczną i wewnętrzne elementy ochronne.

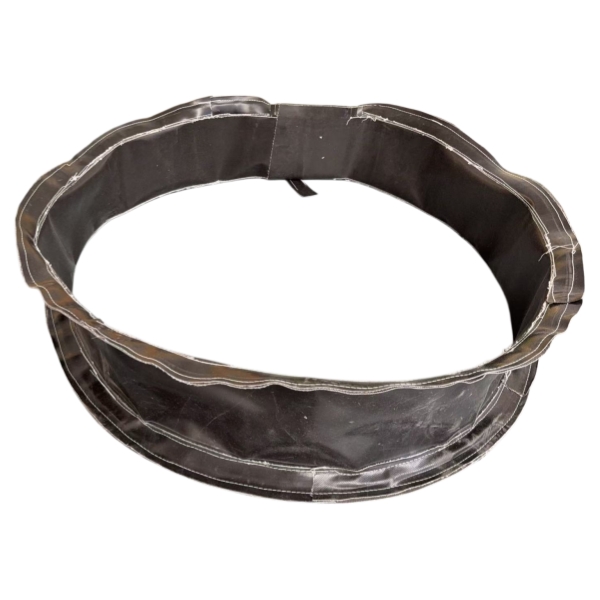

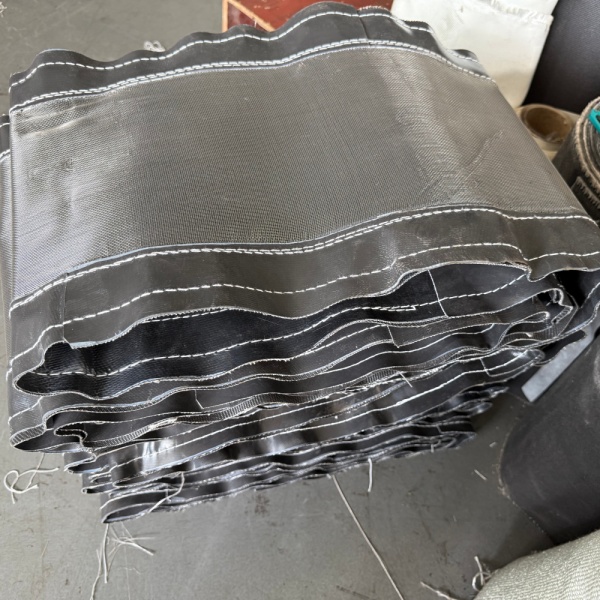

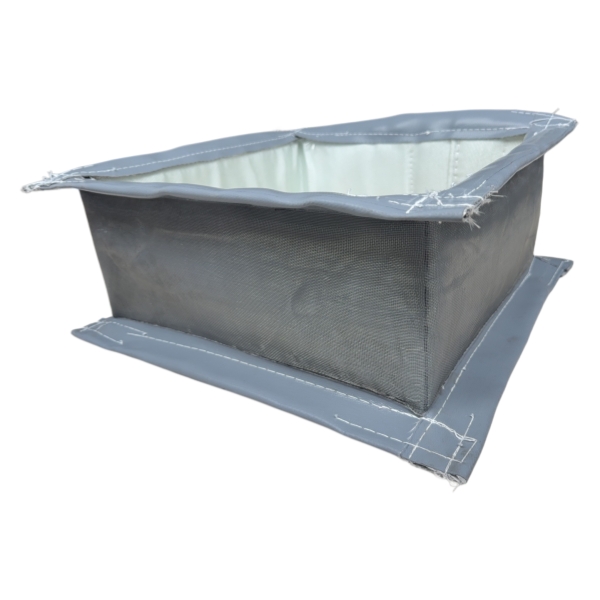

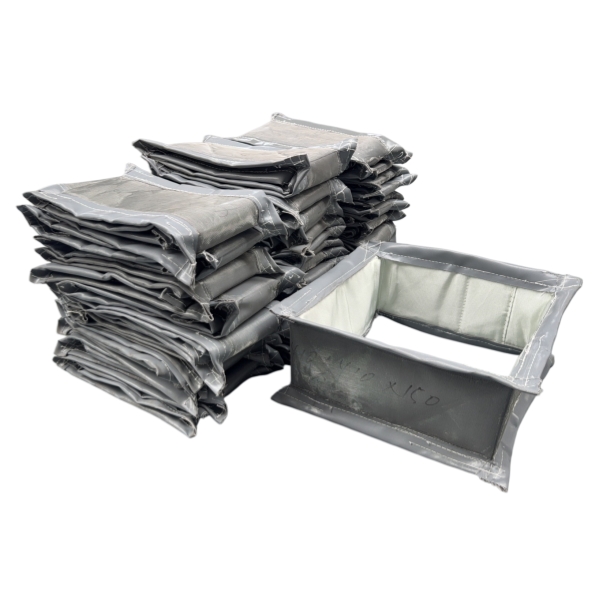

Możliwe jest wykonanie kształtów okrągłych, prostokątnych, kwadratowych i dostosowanych do konkretnych zastosowań zgodnie z rysunkami klienta i danymi operacyjnymi.
Aby zapoznać się z dostępnymi opcjami produkcji niestandardowej, odwiedź stronęBSTFLEX Złącze kompensacyjne z tkaniny niemetalowejstrona produktu.
Wyślij do firmy BSTFLEX wymiary swojego kanału, normalną i maksymalną temperaturę, ciśnienie, gaz procesowy, prędkość gazu, warunki dotyczące cząstek stałych, ruch osiowy, ruch boczny, długość lica do lica oraz dostępne rysunki.
Poproś o wycenę niestandardowego złącza kompensacyjnego z tkaniny
