Uszczelka Tadpole z rdzeniem ze stali nierdzewnej i powłoką z włókna szklanego to elastyczny profil uszczelniający odporny na wysokie temperatury, przeznaczony do drzwiczek pieców przemysłowych, paneli dostępowych do pieców, obudów termicznych, urządzeń przetwórczych i systemów uszczelniających OEM.

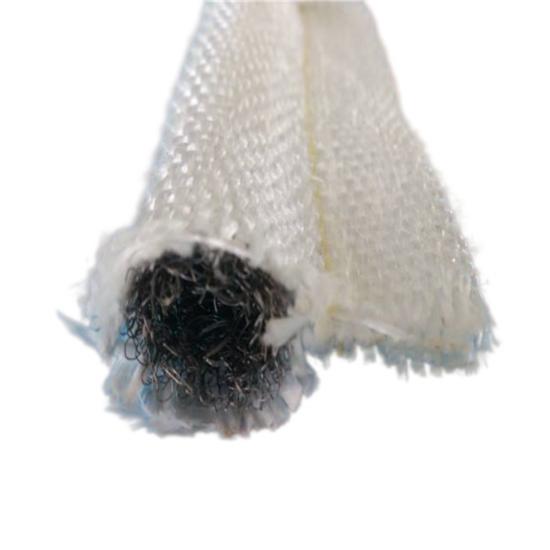

Uszczelka łączy zewnętrzną powłokę z plecionego włókna szklanego z wewnętrznym rdzeniem ze stali nierdzewnej. Powłoka z włókna szklanego zapewnia izolację termiczną, elastyczność i odporność na ścieranie, a rdzeń ze stali nierdzewnej podtrzymuje profil gruszki i zapewnia sprężystość niezbędną do wielokrotnego ściskania i rozluźniania.
Charakterystyczna konstrukcja typu „babka-ogon” oddziela obszar uszczelnienia od obszaru montażu. Podczas zamykania drzwi lub panelu, wzmocniona bańka dociska się do powierzchni styku, pomagając w kompensacji nierówności powierzchni i szczelin uszczelniających. Płaski koniec można następnie zamocować mechanicznie za pomocą klipsów, śrub, nitów, listew zaciskowych lub systemów montażowych dostosowanych do danego urządzenia.
Firma BSTFLEX produkuje uszczelki do kijanek z włókna szklanego o niestandardowych średnicach, szerokościach i długościach całkowitych, a także z rdzeniem ze stali nierdzewnej, zgodnie z rysunkami, próbkami i wymaganiami aplikacji. Możliwe jest również opracowanie różnych powłok i alternatywnych materiałów rdzenia do specjalistycznych warunków uszczelnienia termicznego.
zamówienie (moq):
1Zapłata:
EXW, FOB, CIF, DDP, FCA, etcprzystań:
Shanghai, NingboTenUszczelka kijanki z rdzeniem ze stali nierdzewnej i osłoną z włókna szklanegoto przemysłowy profil uszczelniający termicznie przeznaczony do drzwiczek piekarników, paneli dostępu do pieców, obudów grzewczych, urządzeń przetwórczych i systemów termicznych OEM. Łączy elastyczną, tkaną powłokę zewnętrzną z włókna szklanego z wewnętrznym rdzeniem ze stali nierdzewnej, tworząc wytrzymałą uszczelkę typu „bulb and tail” do zastosowań wymagających wielokrotnego ściskania i niezawodnego pozycjonowania.
Osłona z włókna szklanego tworzy zewnętrzną barierę termiczną i zapewnia elastyczność w miejscach o prostych odcinkach, narożnikach i lekko nierównych powierzchniach uszczelniających. Wewnątrz gruszki rdzeń ze stali nierdzewnej pomaga utrzymać profil uszczelki i zapewnia wsparcie mechaniczne podczas wielokrotnych cykli otwierania i zamykania.
BSTFLEX produkuje na zamówienieuszczelki kijanki z włókna szklanegoDostępne w różnych średnicach, szerokościach, długościach całkowitych i z rdzeniem ze stali nierdzewnej. Uszczelki mogą być projektowane na podstawie rysunków klienta, istniejących próbek lub wymiarów urządzeń do zastosowań OEM i zamiennych.
Wydajność tej uszczelki kijankowej wynika z interakcji pomiędzy powłoką tekstylną, rdzeniem metalowym oraz geometrią cebulki i ogonka.
| Część | Tworzywo | Funkcja główna |
|---|---|---|
| Okładka zewnętrzna | Tkanina z włókna szklanego | Ochrona termiczna, elastyczność i odporność na ścieranie powierzchni tekstylnej |
| Rdzeń wewnętrzny | Rdzeń ze stali nierdzewnej | Wspiera żarówkę i poprawia jej wytrzymałość podczas powtarzających się ściskań |
| Żarówka | Rdzeń ze stali nierdzewnej owinięty włóknem szklanym | Tworzy główny obszar uszczelnienia kompresyjnego |
| Ogon | Tkanina z włókna szklanego | Zapewnia sekcję montażową i retencyjną |
Uszczelka kijankowa składa się ze ściskalnej gruszki tworzącej uszczelnienie oraz płaskiego ogona mocującego uszczelkę do urządzenia.
Gdy drzwiczki piekarnika, panel pieca lub obudowa się zamykają, powierzchnia styku ściska żarówkę. Rdzeń ze stali nierdzewnej odkształca się w przewidzianym zakresie ściskania, pomagając jednocześnie żarówce zachować integralność strukturalną.
Zewnętrzna powłoka z włókna szklanego podąża za ruchem rdzenia i tworzy elastyczną, tekstylną powierzchnię styku pomiędzy elementami urządzenia.
Po ponownym otwarciu drzwi rdzeń ze stali nierdzewnej pomaga żarówce powrócić do pierwotnego kształtu. Dzięki temu konstrukcja ta jest szczególnie przydatna w urządzeniach, które są wielokrotnie otwierane i zamykane podczas pracy lub konserwacji.
Materiał rdzenia ma duży wpływ na wydajność uszczelki kijanki.
W porównaniu z rdzeniem wykonanym wyłącznie z miękkiego włókna, rdzeń ze stali nierdzewnej zapewnia większe wzmocnienie mechaniczne i stabilność profilu. Może to być cenne w przypadku, gdy uszczelka jest poddawana częstym cyklom ściskania, wibracjom, przenoszeniu lub kontaktowi mechanicznemu.
Typowe zalety rdzenia ze stali nierdzewnej obejmują:
Tkanina z włókna szklanego jest powszechnie stosowana w przemysłowym uszczelnianiu termicznym, ponieważ łączy w sobie elastyczność, stabilność wymiarową i przydatną odporność na wysokie temperatury.
Konstrukcja tekstylna pozwala uszczelce na dopasowanie się do geometrii urządzenia i drobnych nierówności, chroniąc jednocześnie rdzeń metalowy przed bezpośrednim kontaktem z otaczającymi elementami.
W przypadku zastosowań wymagających innych właściwości powierzchni, konstrukcje z włókna szklanego mogą być również opracowywane z dodatkowymi obróbkami lub powłokami, zależnie od warunków eksploatacji.
Uszczelki z powłoką z włókna szklanego i rdzeniem ze stali nierdzewnej są powszechnie wybierane do zastosowań przemysłowych wymagających uszczelnień w umiarkowanych i wysokich temperaturach.
Porównywalne konstrukcje przemysłowe publikowane są dla temperatur roboczych około 1000°F / 538°C. Rzeczywista dopuszczalna temperatura robocza zależy od konkretnego gatunku włókna szklanego, konstrukcji rdzenia ze stali nierdzewnej, materiału szwów, warunków kompresji i otoczenia.
W przypadku ciągłej pracy w zakresie temperatur zbliżonych do górnego zakresu, BSTFLEX zaleca sprawdzenie rzeczywistej temperatury roboczej, czasu ekspozycji i warunków montażu przed ostatecznym wyborem materiału.
Tenuszczelka kijanki z rdzeniem ze stali nierdzewnej z włókna szklanegomoże być stosowany w szerokiej gamie urządzeń cieplnych, w tym:
Drzwi piekarników przemysłowych są narażone na powtarzające się cykle termiczne oraz częste otwieranie i zamykanie. Uszczelnienie musi zatem zapewniać zarówno izolację termiczną, jak i stałą kompresję mechaniczną.
Auszczelka kijanki do drzwiczek piekarnika z włókna szklanegoz rdzeniem ze stali nierdzewnej zapewnia wzmocnioną gruszkę, która może wytrzymać nacisk zamykających drzwi, zachowując jednocześnie określony profil uszczelnienia.
Ogon montażowy można zabezpieczyć za listwą mocującą lub zamocować za pomocą innych metod mocowania mechanicznego, zależnie od konstrukcji piekarnika.
Panele dostępowe do pieca oraz drzwiczki urządzeń mogą ulegać zmianom w szczelinach uszczelniających ze względu na tolerancje produkcyjne, rozszerzalność cieplną i wielokrotne użytkowanie.
Ściskająca się uszczelka kijankowa pomaga kompensować te różnice wymiarowe skuteczniej niż cienka, płaska taśma tekstylna w wielu zastosowaniach uszczelniających drzwi.
W przypadku, gdy temperatury robocze przekraczają zakres praktyczny standardowych konstrukcji z włókna szklanego, można rozważyć zastosowanie alternatywnych materiałów, takich jak tkanina krzemionkowa lub ceramiczna.
| Nieruchomość | Rdzeń ze stali nierdzewnej | Rdzeń liny z włókna szklanego |
|---|---|---|
| Wzmocnienie mechaniczne | Wyższy | Niżej |
| Twardość cebulki | Bardziej ustrukturyzowany | Miększy |
| Odzyskiwanie kompresji | Dobre do powtarzających się cykli | Zależy od gęstości liny |
| Zgodność | Kontrolowane przez konstrukcję rdzenia | Ogólnie miękki i elastyczny |
| Typowe zastosowanie | Drzwi przemysłowe i panele cyklicznie cyklowane | Ogólne elastyczne uszczelnienie termiczne |
Zarówno stal nierdzewna, jak i Inconel mogą być stosowane jako metalowe wzmocnienie wewnątrz uszczelki kijanki, jednak nie są one zamienne w każdym zastosowaniu.
Rdzeń ze stali nierdzewnej jest często wybierany w sytuacjach, gdy wymagane jest dobre wzmocnienie mechaniczne i dobre parametry termiczne przy zachowaniu rozsądnych kosztów materiałów.
Rdzeń Inconel może być preferowany w przypadku bardziej wymagających środowisk termicznych lub zastosowań, w których sam rdzeń metalowy wymaga wyższej odporności na temperaturę.
Ostateczny wybór powinien być podyktowany ciągłą temperaturą, temperaturą szczytową, atmosferą, cyklami mechanicznymi i oczekiwaną żywotnością, a nie tylko nazwą materiału.
Uszczelki typu Tadpole należy dobierać do rzeczywistej szczeliny uszczelniającej i sposobu montażu, a nie tylko na podstawie całkowitej szerokości.
BSTFLEX może dostosować:
| Typ produktu | Uszczelka kijanki wysokotemperaturowej |
|---|---|
| Okładka zewnętrzna | Tkanina z włókna szklanego |
| Rdzeń | Rdzeń ze stali nierdzewnej |
| Profil | Żarówka z płaskim ogonem montażowym |
| Zakres temperatur | Zależy od gatunku włókna szklanego, konstrukcji rdzenia i warunków zastosowania |
| Średnica żarówki | Zwyczaj |
| Szerokość ogona | Zwyczaj |
| Długość | Zwyczaj |
| Aplikacja | Piece, paleniska, drzwi termiczne, panele i urządzenia przemysłowe |
| Produkcja OEM | Dostępne według rysunku lub próbki |
Uszczelka zamienna często musi pasować do profilu istniejącego sprzętu, a nie do rozmiaru katalogowego.
BSTFLEX może produkowaćniestandardowe uszczelki do kijanek ze stali nierdzewnejwedług:
Do zastosowań specjalnych możliwe jest również opracowanie alternatywnych pokryć i rdzeni, w tym konstrukcji z tkaniny krzemionkowej, tkaniny ceramicznej, tkaniny bazaltowej, tkaniny aramidowej, siatki ze stali nierdzewnej i siatki Inconel.
Aby uzyskać dokładną wycenę, prosimy o podanie poniższych informacji, o ile są dostępne:
Jest to uszczelka termiczna typu „gruszka i ogon”, wykonana z zewnętrznej powłoki z tkanego włókna szklanego, otaczającej rdzeń wewnętrzny ze stali nierdzewnej. Gruszka zapewnia uszczelnienie kompresyjne, a ogon stanowi obszar montażowy.
Rdzeń ze stali nierdzewnej wzmacnia uszczelkę, utrzymuje kształt gruszki i zapewnia sprężystość podczas powtarzających się cykli ściskania i zwalniania.
Typowe zastosowania obejmują drzwi pieców przemysłowych, drzwi dostępowe do pieców, obudowy termiczne, urządzenia do obróbki cieplnej, piece suszarnicze, piece do malowania proszkowego i systemy grzewcze OEM.
Tak. Firma BSTFLEX może produkować żarówki o różnych średnicach, szerokościach końcówek i profilach ogólnych, w zależności od szczeliny uszczelniającej urządzenia i projektu instalacji.
Tak. Siatkę Inconel można wybrać do zastosowań wymagających rdzenia metalowego o innych parametrach. Wybór odpowiedniego materiału zależy od temperatury, atmosfery i wymagań mechanicznych.
Tak. Do opracowania profilu uszczelki zamiennej lub OEM można wykorzystać istniejący wzór uszczelki, rysunek przekroju poprzecznego lub szczegółowe wymiary.
BSTFLEX produkujeuszczelki kijanki z rdzeniem ze stali nierdzewnej i osłoną z włókna szklanegodo pieców przemysłowych, palenisk, urządzeń do obróbki cieplnej i systemów uszczelniających OEM.
Prosimy o przesłanie profilu uszczelki, średnicy główki, szerokości końcówki, wymaganej długości, temperatury roboczej i ilości. Jeśli wymieniasz istniejącą uszczelkę, do opracowania produktu i sporządzenia wyceny możemy wykorzystać zdjęcia, rysunki lub próbki fizyczne.
Aby poznać dodatkowe konstrukcje, odwiedź naszą stronęAsortyment produktów Tadpole Seal i Tadpole Seal.
