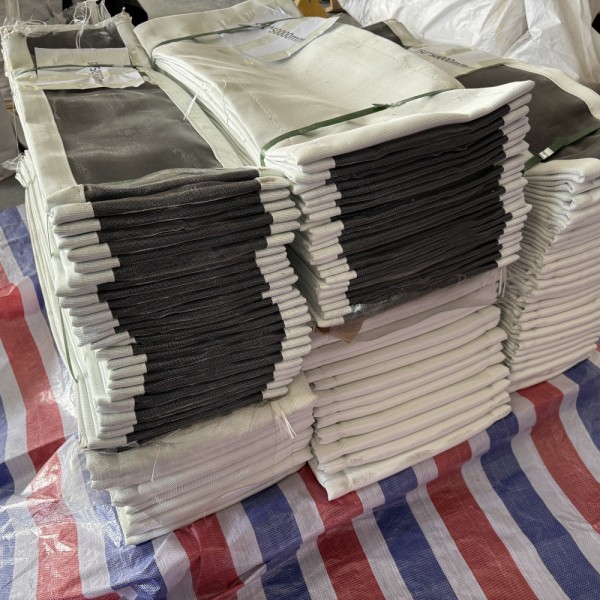

Wymienne tkaninowe kompensatory muszą pasować zarówno do istniejącego połączenia, jak i do aktualnych wymagań roboczych. Aby to określić, należy zidentyfikować zakres wymiany, zmierzyć geometrię mocowania w udokumentowanym stanie instalacji oraz podać dane dotyczące temperatury, ciśnienia, składu gazu i ruchu. Wymiary zużytego pasa tkaninowego są przydatnym materiałem dowodowym, ale nie stanowią automatycznie właściwych wymiarów produkcyjnych dla nowego elementu.

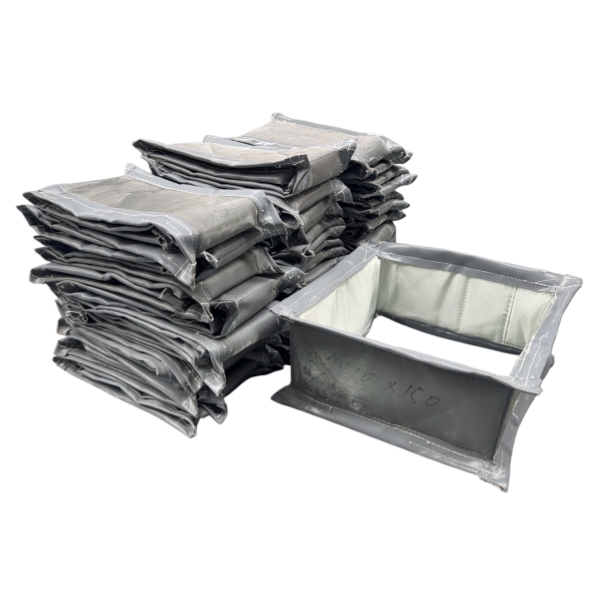

BSTFLEX wspiera projekty wymiany za pomocą niemetalowych niestandardowych kompensatorów tkaninowych do przemysłowych kanałów, gazów spalinowych, spalin i systemów gorącego powietrza. Niniejszy przewodnik wyjaśnia, jak przygotować informacje z inspekcji potrzebne do przeglądu inżynieryjnego i wyceny.
Określ, co podlega wymianie
Przed przystąpieniem do pomiarów należy uzgodnić granicę dostaw. Zapytanie o „wymienny kompensator” może opisywać kilka różnych pakietów.

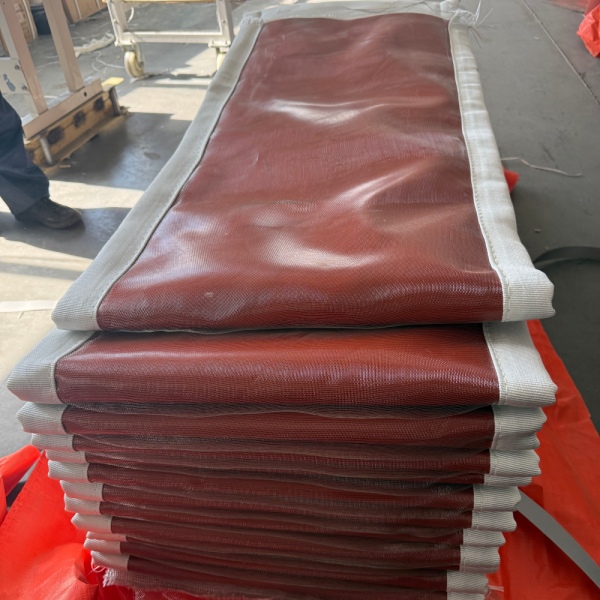

- Tylko elastyczny pas
- Istniejące ramy i elementy mocujące mają pozostać na swoim miejscu. Inspekcja musi określić ich wymiary i stan, a także wymaganą konstrukcję pasa i sposób jego zamknięcia.
- Elastyczny pas z elementami wewnętrznymi
- Zakres obejmuje również takie elementy, jak poduszki izolacyjne, bariery akumulacyjne czy akcesoria uszczelniające. Zidentyfikuj każdy komponent osobno, zamiast zakładać, że jest on dołączony do pasa zewnętrznego.
- Kompletny zespół kompensatora
- Ramy, elementy elastyczne, wykładziny i elementy mocujące są weryfikowane jako jeden zespół. Zmierz punkty styku z zachowanym kanałem i potwierdź, które połączenia spawane lub śrubowe zostaną naruszone.
Poproś o wskazanie w wycenie części dołączonych, wyłączonych oraz proponowanych do ponownego użycia. Pozwala to uniknąć sytuacji, w której prawidłowo wyprodukowany pas dotrze na miejsce, ale podczas przestoju okaże się, że uszkodzone elementy montażowe również wymagają wymiany.
Ustal bezpieczny punkt odniesienia dla pomiarów
Przed przystąpieniem do bezpośredniej inspekcji: Upoważniony personel obiektu powinien wyłączyć i odizolować system, zredukować nagromadzone ciśnienie oraz zweryfikować bezpieczną temperaturę i warunki dostępu. Zastosuj obowiązujące w obiekcie procedury izolacji energii, pozwoleń na pracę i pracy w przestrzeniach zamkniętych. Przed demontażem upewnij się, że kanały i podłączone urządzenia są odpowiednio podparte. Nie luzuj zacisków ani nie demontuj kompensatora na pracującym kanale.
Rozpocznij od tabliczki znamionowej urządzenia, oryginalnego rysunku, poprzedniej specyfikacji zakupu i wszelkich zapisów dotyczących modyfikacji. Nadaj każdemu kompensatorowi osobny numer identyfikacyjny, nawet jeśli kilka jednostek wydaje się identycznych.
Zapisz stan instalacji podczas inspekcji: wyłączenie po ostygnięciu, ciepło resztkowe, tymczasowy układ podparcia lub inny udokumentowany stan. Pomiar wykonany podczas przestoju sam w sobie nie określa określonej zimnej pozycji montażowej.
Oznacz koniec wlotowy i wylotowy, kierunek przepływu, górną pozycję oraz kierunek patrzenia użyty na szkicu. Na przykład określ lewą i prawą stronę, patrząc w dół strumienia. Stosuj tę samą orientację w przypadku pomiarów i zdjęć.
Zachowaj pomiary stanu faktycznego oddzielnie od zatwierdzonych wymiarów instalacyjnych. Różnice wymagają weryfikacji; nie należy ich milcząco poprawiać na zamówieniu zakupu.
Zapisz wymiary decydujące o dopasowaniu
Najważniejsze jest rozróżnienie pomiędzy geometrią zamontowanego zespołu a rozwiniętymi wymiarami elastycznego materiału. Odległość od czoła do czoła, nieprzymocowana długość tkaniny i całkowita szerokość pasa opisują różne cechy.
| Wymiar | Co zapisać | Błąd, którego należy unikać |
|---|---|---|
| Otwór kanału | Szerokość i wysokość wewnętrzna lub średnica na każdym zidentyfikowanym końcu. | Zastępowanie otworu przepływowego zewnętrznym wymiarem ramy. |
| Geometria mocowania | Powierzchnie montażowe, orientacja kołnierza, detale narożników i obwód, po którym przebiega pas. | Zakładanie, że obwód montażowy pasa jest równy wewnętrznemu obwodowi kanału. |
| Zamontowana odległość połączenia | Osiowy odstęp między zidentyfikowanymi płaszczyznami odniesienia; pokaż punkty końcowe pomiaru na widoku przekroju. | Używanie pojęcia „od czoła do czoła” bez zidentyfikowania mierzonych powierzchni. |
| Długość tkaniny poza zaciskami | Fragment tkaniny znajdujący się poza strefami zaciskania, o ile jest bezpiecznie dostępny. | Mylenie rozwiniętej ścieżki tkaniny z pomiarem szczeliny w linii prostej. |
| Rozwinięta szerokość taśmy | Szerokość od krawędzi do krawędzi po zdemontowaniu taśmy, z odnotowaniem jej stanu i metody pomiaru. | Przyjmowanie zainstalowanej szczeliny jako całkowitej szerokości taśmy zamiennej. |
| Obwód i zamknięcie | Obwód mocowania, istniejące miejsce zamknięcia i dostępny obszar łączenia. | Dodawanie dowolnego naddatku na złącze w celu uzyskania długości zamówienia. |
| Kołnierz i układ otworów | Szerokość i grubość kołnierza, średnica otworu, współrzędne lub rozstaw otworów, ilość i orientacja. | Zakładanie, że oba końce mają identyczne nawiercenia. |
Producent części zamiennych powinien określić wymiary gotowej taśmy na podstawie zatwierdzonej geometrii, wymagań dotyczących zaciskania, ruchu i konstrukcji. Nie należy stosować uniwersalnej zasady, takiej jak „zainstalowana szczelina plus 100 mm”.
Złącza prostokątne: pomiar obu końców
Dla każdego połączenia należy odnotować szerokość górną i dolną, wysokość lewą i prawą oraz obie przekątne, jeśli są dostępne. Należy określić, czy odczyty odnoszą się do otworu, powierzchni montażowej czy układu śrub. Należy uwzględnić promienie narożników lub inne szczegóły narożników, zamiast rysować każdy narożnik jako ostry kąt prosty.
Należy zmierzyć odległość połączenia w kilku oznaczonych punktach na obwodzie. Należy zachować poszczególne odczyty, aby osoba dokonująca przeglądu mogła zidentyfikować możliwe nierównoległe powierzchnie, odkształcenia lub niespójne punkty odniesienia pomiaru.
Dodatkowe uwagi dotyczące geometrii znajdują się w Rectangular Fabric Expansion Joints for Industrial Ductwork.
Złącza okrągłe: określenie średnicy i rozmieszczenia
Należy określić, czy każda średnica jest średnicą wewnętrzną kanału, średnicą montażową, średnicą zewnętrzną kołnierza czy średnicą podziałową śrub. Podczas sprawdzania istniejącego otworu pod kątem odchyłek od okrągłości należy dokonać pomiaru w więcej niż jednym kierunku.
Należy odnotować liczbę otworów i kątowe położenie układu względem uzgodnionego punktu odniesienia, takiego jak górna część kanału. Pasujący rozstaw śrub nie gwarantuje, że dwa układy mają pasującą orientację.
Układy śrub: użycie zdefiniowanej bazy pomiarowej
Należy zmierzyć położenie otworów od wyraźnie zaznaczonego punktu odniesienia. W przypadku kołnierzy prostokątnych należy uwzględnić przesunięcie pierwszego otworu, układ narożników i wszelkie zmiany w rozstawie. Należy zwrócić uwagę na szczeliny, powiększone otwory i wcześniejsze naprawy.
Należy niezależnie odnotować oba końce. Należy potwierdzić, czy taśma zamienna zostanie dostarczona z gotowymi otworami, czy też dla wybranej konstrukcji wymagana jest zatwierdzona procedura wykonywania otworów na miejscu.
Przykład: nie należy zamawiać wyłącznie na podstawie średniej. Załóżmy, że cztery odczyty odległości połączenia wynoszą 240, 244, 248 i 242 mm. Podanie tylko średniej 243,5 mm usuwa informacje o rzeczywistym styku. Należy przedstawić wszystkie cztery odczyty wraz z ich lokalizacją. Te przykładowe liczby nie stanowią dopuszczalnych tolerancji montażowych ani specyfikacji części zamiennej.
Oddzielenie przesunięcia montażowego (cold offset) od ruchu roboczego
Zamienna tkaninowa kompensacja musi uwzględniać określony ruch roboczy od uzgodnionego punktu odniesienia montażu. Przesunięcie boczne widoczne podczas przestoju nie jest automatycznie wymaganą wartością ruchu bocznego.
Należy poprosić inżyniera zakładu o rozróżnienie celowego ustawienia wstępnego (cold preset) od niezamierzonego niewspółosiowości. Nie należy wymuszać ustawienia celowo wycentrowanego połączenia w pozycji wizualnie wyśrodkowanej i nie należy zakładać, że nieoczekiwane przesunięcie można zniwelować bez wpływu na projekt.
Należy oddzielnie podać ściskanie i rozciąganie osiowe, wraz z poziomym i pionowym ruchem bocznym oraz ruchem kątowym wokół określonych osi. Należy określić, które ruchy występują jednocześnie. Należy zgłosić wszelkie znane skręcanie, amplitudę drgań, częstotliwość lub pulsację ciśnienia w celu przeprowadzenia oddzielnej oceny.
Jeśli dane dotyczące ruchu są niedostępne, należy oznaczyć je jako nieznane. Luzy, fałdy lub widoczne rozciągnięcie istniejącej taśmy nie mogą stanowić podstawy do określenia pozostałego dopuszczalnego zakresu ruchu.
Inspekcja komponentów, które pozostaną
Wymiana samej taśmy zależy od odpowiedniego stanu zachowanych elementów metalowych. Podczas autoryzowanej inspekcji w trakcie przestoju należy odnotować korozję, zniekształcone ramy, uszkodzone spoiny, nierówne powierzchnie uszczelniające i ostre krawędzie. Należy sprawdzić listwy zaciskowe i elementy złączne pod kątem uszkodzeń, zamiast zakładać, że można je ponownie wykorzystać.
Należy sfotografować wykładziny, ich punkty mocowania, zakładki i dostępny prześwit. Przegląd inżynieryjny musi uwzględniać prześwit w całym określonym zakresie ruchu, a nie tylko w pozycji widocznej podczas pomiarów. Ślady kontaktu mogą pomóc w zidentyfikowaniu miejsc wymagających dokładniejszego zbadania.
Należy odnotować stan i sposób zamocowania poduszek izolacyjnych oraz barier akumulacyjnych. Przed zatwierdzonym czyszczeniem należy sfotografować przemieszczoną izolację, osady i odsłonięte obszary. Nie należy usuwać komponentu wewnętrznego z zakresu wymiany tylko dlatego, że jest trudny do zidentyfikowania.
Należy również udokumentować izolację zewnętrzną lub osłony pogodowe wokół złącza. Zmiany w układzie termicznym powinny być konsultowane z dostawcą części zamiennych, a nie traktowane jako kosmetyczny wybór konserwacyjny.
Użycie starej taśmy jako dowodu, a nie jako jedynej specyfikacji
Stara taśma może pomóc w zidentyfikowaniu śladów mocowania, szczegółów zamknięcia i poprzedniej konstrukcji. Jednak odkształcenia, uszkodzone krawędzie lub zużycie mogą sprawić, że jej wymiary będą niewiarygodne jako szablon produkcyjny.
Należy odnotować jej zmierzone wymiary jako „zdemontowany komponent, stan zastany”. Nie należy naciągać uszkodzonej taśmy tylko po to, aby uzyskać wygodną szerokość lub długość. W przypadku żądania próbki należy ujawnić zanieczyszczenia procesowe oraz uzgodnić bezpieczne przygotowanie i wysyłkę przed wysyłką.
Podaj datę instalacji, przybliżony czas eksploatacji, powód wymiany oraz wszelkie niedawne zmiany w procesie. Dołącz zdjęcia przedstawiające całe złącze, jego oznaczenie, elementy mocujące, zamknięcie oraz każdy uszkodzony obszar z odniesieniem skali, jeśli jest to bezpieczne.
Opisz obserwacje bez zakładania diagnozy. „Rozdarcie obok obejmy wlotowej” jest bardziej użyteczne niż „zbyt słaba tkanina”. Zdjęcie odbarwienia nie dowodzi, że przyczyną awarii była temperatura.
Należy zgłosić zmiany w paliwie, składzie chemicznym gazu, wilgotności, zapyleniu, temperaturze lub pracy wentylatora. Wymiana na element o tych samych wymiarach może nadal wymagać innego materiału lub układu zabezpieczającego.
Wybierz formę dostawy przed złożeniem zamówienia
- Element elastyczny w pętli zamkniętej
- Potwierdź, że istnieje praktyczna droga instalacji wokół istniejącego urządzenia. Fabrycznie zamknięty element nie zawsze nadaje się do montażu, gdy oba końce kanału pozostają zamocowane na stałe.
- Otwarty pas do zamknięcia na miejscu
- Potwierdź, że wybrana konstrukcja pozwala na wykonanie złącza na miejscu. Uzgodnij z producentem lokalizację zamknięcia, dostęp, metodę, materiały i wymagania kadrowe. Szczegóły łączenia są specyficzne dla danej konstrukcji.
- Montaż kompletny lub sekcyjny
- Sprawdź otwory dostępowe, ograniczenia dotyczące podnoszenia, maksymalne wymiary transportowe oraz proponowaną kolejność instalacji. Określ, które prace montażowe mają zostać wykonane w fabryce, a które przez wykonawcę na miejscu.
Dla każdej formy dostawy uzgodnij przygotowanie otworów, uszczelki lub akcesoria uszczelniające, identyfikację komponentów oraz instrukcje instalacji. Nie ma uniwersalnej metody zakładki łączenia, momentu dokręcania śrub ani metody wiercenia w terenie odpowiedniej dla każdego tkaninowego złącza kompensacyjnego.
Zapytanie ofertowe (RFQ) dotyczące wymiany, które możesz skopiować
Użyj jednego rekordu na oznaczenie urządzenia. Dołącz zwymiarowany szkic i oryginalny rysunek, jeśli są dostępne. W miejscach brakujących informacji wpisz „nieznane” zamiast wpisywać zero lub zakładać, że poprzedni materiał pozostaje odpowiedni.
Identyfikacja projektu:
Zakład / urządzenie / oznaczenie złącza / ilość / powód wymiany.
Wymagany zakres:
Sam pas / pas z komponentami wewnętrznymi / kompletny zespół. Wymień uwzględnione elementy oraz komponenty przeznaczone do ponownego użycia.
Odniesienie do pomiarów:
Data / stan zakładu / temperatura podczas pomiarów, jeśli jest znana / kierunek patrzenia / identyfikacja wlotu i wylotu / tymczasowe podpory lub modyfikacje.
Szczegóły połączenia:
Wymiary otworu / wymiary mocowania / oznaczone odczyty odległości połączenia / szczegóły narożników / grubość kołnierza / układ otworów na obu końcach.
Wymagania dotyczące ruchu:
Zatwierdzona pozycja zimna i ustawienie wstępne / ściskanie i rozciąganie osiowe / ruch boczny w obu kierunkach / ruch kątowy / ruchy jednoczesne / wibracje lub skręcanie wymagające przeglądu.
Warunki pracy:
Temperatura normalna / warunki projektowe i ekstremalne wraz z czasem trwania / ciśnienie robocze i projektowe, w tym znak i jednostki / stany przejściowe ciśnienia.
Medium procesowe:
Skład gazu / wilgoć i kondensat / pył lub ciała stałe / prędkość gazu / narażenie na czyszczenie / wymagana skuteczność uszczelnienia.
Istniejąca konstrukcja:
Dostępna dokumentacja materiałowa / wykładzina / izolacja / bariera akumulacyjna / system zaciskowy / izolacja zewnętrzna lub osłona / zdjęcia i historia awarii.
Instalacja i dostawa:
Element otwarty lub zamknięty / ograniczenia dostępu / wymagania dotyczące zamknięcia na miejscu / przygotowanie otworów / wymagana data dostawy / planowane okno przestoju / miejsce dostawy.
Dokumenty zatwierdzające:
Numer rysunku i rewizja / protokół pomiarowy / nierozwiązane wymiary / wymagane dokumenty kontrolne / osoba odpowiedzialna za zatwierdzenie techniczne.
Zatwierdź rysunek przed produkcją
Pomiary opisują stan istniejący. Zatwierdzony rysunek zamiennika definiuje to, co zostanie wyprodukowane, oraz warunki, którym musi sprostać.
Rozwiąż wszelkie różnice między oryginalnym rysunkiem a pomiarami terenowymi. Potwierdź wymiary połączeń, geometrię gotowego elementu elastycznego, przygotowanie otworów, pozycję zamknięcia, konstrukcję materiałową, odniesienie do ruchu i zakres dostawy. Uzgodnij tolerancje i wszelkie wymiary zależne od miejsca montażu przed rozpoczęciem produkcji.
Po otrzymaniu sprawdź identyfikację i dostarczone komponenty zgodnie z zatwierdzonymi dokumentami przed rozpoczęciem przestoju. Instalacja powinna przebiegać zgodnie z instrukcjami specyficznymi dla złącza, w tym wymaganiami dotyczącymi zaciskania, uszczelniania, izolacji i prześwitów.
Pytania, które często opóźniają zamówienia na wymianę
- Czy wymianę można ocenić bez oryginalnego rysunku?
- Tak. Zwymiarowane pomiary, zdjęcia i informacje o pracy mogą wesprzeć wstępny przegląd. Brakujące informacje o ruchu lub materiale mogą nadal wymagać potwierdzenia inżynieryjnego przed produkcją.
- Czy można wymienić tylko taśmę tkaninową?
- Potencjalnie tak, pod warunkiem że zachowane ramy, elementy mocujące i zabezpieczenie wewnętrzne nadal się nadają. Inspekcja oraz uzgodniony zakres określają, czy odpowiednia jest wymiana samej taśmy.
- Czy szersza taśma rozwiąże problem powtarzającego się rozrywania?
- Niekoniecznie. Większa ilość materiału nie ustala przyczyny rozrywania ani nie weryfikuje prześwitu. Przed zmianą wymiarów taśmy należy przeanalizować geometrię mocowania, ruch, temperaturę oraz ślady kontaktu.
Wyślij do BSTFLEX szczegóły dotyczące zamiennego złącza
Firma BSTFLEX produkuje niemetalowe tkaninowe kompensatory w konfiguracjach okrągłych, prostokątnych i niestandardowych. Wymagania dotyczące wymiany można ocenić na podstawie dostępnych rysunków, dokumentacji wymiarowej i warunków pracy.
Prześlij tabliczkę znamionową złącza, szkic pomiarowy, zdjęcia, żądany zakres dostawy i wymagany termin dostawy. Dołącz dane dotyczące temperatury, ciśnienia, składu gazu i ruchu, aby wycena uwzględniała warunki zastosowania, a nie tylko same wymiary.
