Rysunek izolacji pieca wymaga więcej niż tylko specyfikacji głównej wykładziny. Należy również zwrócić uwagę na obszary styku drzwi, zdejmowane krawędzie izolacji oraz przewody serwisowe w pobliżu strefy gorącej. To właśnie te drobne szczegóły mogą być przydatne w przypadku wąskiej tkaniny termicznej.

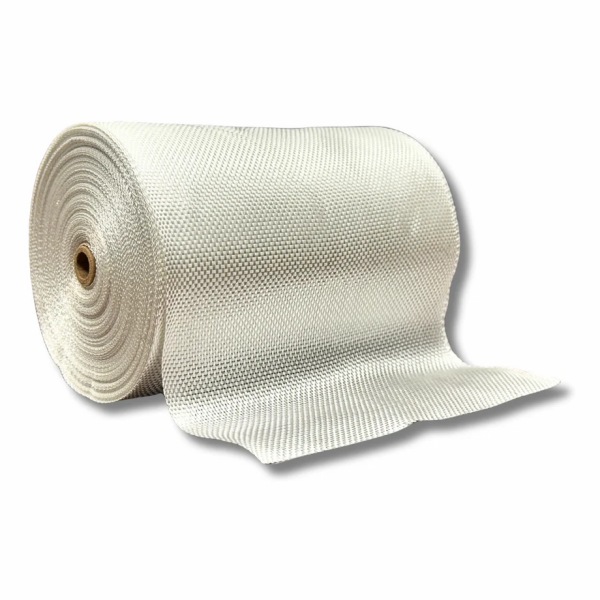

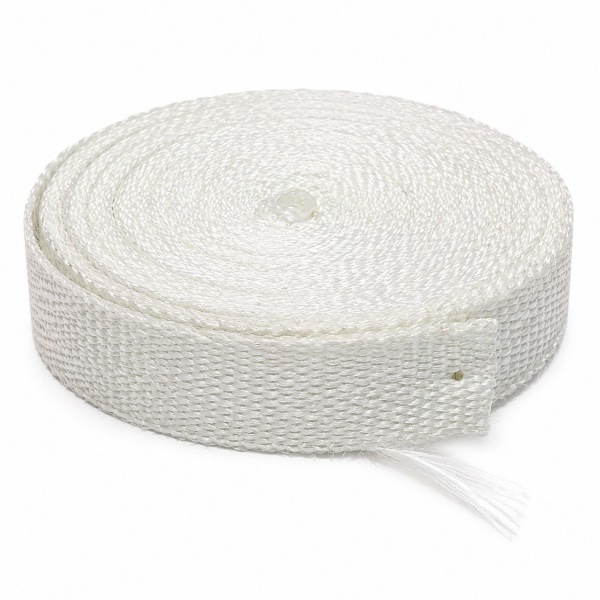

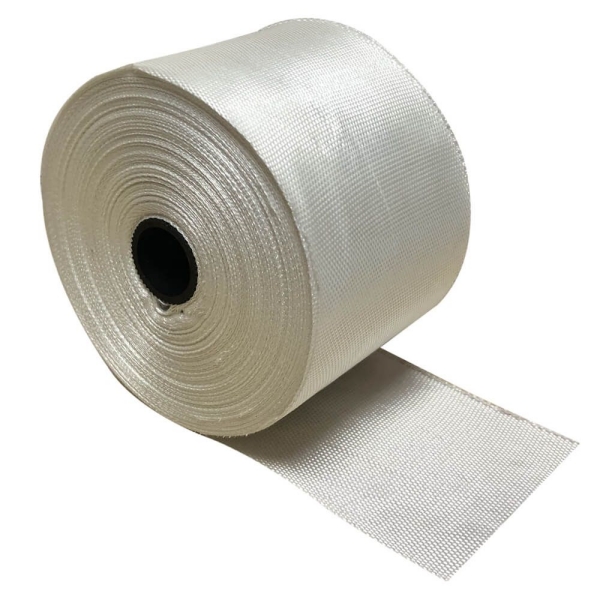

Taśma tkana krzemionkowa to elastyczny pasek tkany z przędzy z włókien krzemionkowych, zapewniający miejscową izolację i ochronę przed ciepłem.W pobliżu pieców i urządzeń do obróbki cieplnej możliwe zastosowania obejmują płaskie uszczelnienia termiczne, łączenie krawędzi w zespołach izolacyjnych oraz owijanie ochronne na pobliskich liniach. Każde zastosowanie wymaga innego mocowania i kontroli akceptacji.
TenTaśma tkana krzemionkowa BSTFLEXAsortyment obejmuje komponent tekstylny. Dobór go do konkretnego detalu pieca oznacza sprawdzenie zarówno materiału, jak i zmontowanej instalacji, a nie poleganie wyłącznie na nazwie włókna.
Trzy miejsca do oceny taśmy krzemionkowej tkanej
Paski stykowe drzwi pieca
Jeśli rysunek urządzenia wymaga płaskiego, tekstylnego uszczelnienia termicznego, można rozważyć zastosowanie taśmy krzemionkowej jako paska stykowego. Należy zacząć od dopasowania powierzchni, dostępnej szerokości i prześwitu przy zamkniętych drzwiach. Wybrana grubość musi umożliwiać prawidłowe zamknięcie drzwi, zapewniając jednocześnie zamierzony styk.
Sprawdź próbkę w rzeczywistym układzie mocowania. Zwróć uwagę na nierównomierne ściskanie, tarcie po stronie zawiasów oraz odsłonięte krawędzie, które mogą zaczepiać się podczas otwierania. Wyższa temperatura robocza nie naprawi odkształconych drzwi ani słabo podpartego paska. Nie wymieniaj uszczelki kształtowej lub odpornej na nacisk na płaską taśmę bez zgody projektanta urządzenia.
Krawędzie koców izolacyjnych i barier elastycznych
Tkana taśma krzemionkowa może służyć jako wiązanie lub miejscowy pas wzmacniający w produkowanych kocach izolacyjnych i zasłonach. W tym zastosowaniu istotne wymiary obejmują szerokość gotowego wiązania, materiał owinięty taśmą oraz miejsce mocowania.
Oceń taśmę, nić do szycia, zapięcia i przylegający materiał. Szew musi być dostosowany do temperatury i warunków użytkowania całego zestawu. Odpowiednia taśma nie wyklucza zastosowania nieodpowiedniej nici lub materiału podkładowego. W przypadku części demontowalnych, uwzględnij w przeglądzie próbki podnoszenie, składanie i ponowne zakładanie.
Linie serwisowe w pobliżu obszaru obróbki cieplnej
Kable, węże i rury przemysłowe mogą wymagać lokalnej ochrony w pobliżu otworów pieca lub ogrzewanego sprzętu. Taśma izolacyjna z krzemionki oferuje wąski format owijania tych elementów, po potwierdzeniu narażenia na ciepło i sposobu mocowania.
Zanotuj, czy narażenie występuje podczas normalnej pracy, otwierania drzwi, załadunku lub konserwacji. Określ limit temperatury chronionego elementu oraz wszelkie ruchy w owiniętej części. Sprawdź jego temperaturę w reprezentatywnych warunkach pracy; dodanie taśmy nie zwiększa parametrów znamionowych węża lub kabla pod spodem określonych przez producenta.
Dlaczego tkana krawędź jest ważna

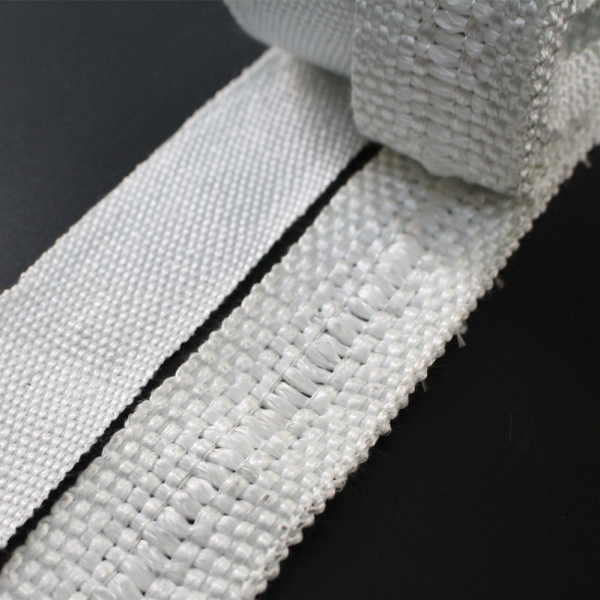

Konstrukcja krawędzi stanowi praktyczną różnicę między wąską taśmą tkaną a paskiem wyciętym z szerszej tkaniny. Tkane krawędzie wzdłużne zapobiegają rozplataniu się podczas przenoszenia. Jest to przydatne podczas montażu długich pasów stykowych lub podawania materiału wiążącego w procesie montażu.
Przycięte końce nadal wymagają uwagi, a przecięcie tkanej krawędzi bocznej zmienia jej stan. Sprawdź proponowaną metodę cięcia i mocowania na próbce, zamiast określać gotowy element jako całkowicie odporny na strzępienie. Konstrukcja krawędzi i podkład klejący to odrębne opcje: prośba o podkład nie definiuje, czy tkanina jest tkana na szerokość, czy odcinana z tkaniny.
Użyj temperatury na taśmie, a nie tylko nastawionej wartości pieca
Nastawa panelu sterowania opisuje kontrolowany proces. Nie określa ona ekspozycji na każdej uszczelce, zewnętrznym kablu ani krawędzi izolacji. Należy ocenić położenie taśmy, w tym kontakt z gorącymi powierzchniami, ekspozycję na promieniowanie przez otwór oraz krótkotrwałe szczyty temperatury podczas cyklu roboczego.
Klasyfikacja materiałów i homologacja sprzętu są różne.Opublikowany limit ciągłej pracy dla tkanej taśmy krzemionkowej BSTFLEX SIT wynosi 982°C (1800°F). Należy sprawdzić tę wartość w aktualnej specyfikacji zamawianej konstrukcji. Nie jest to aprobata dla każdego pieca pracującego poniżej tej temperatury, ani też nie określa temperatury znamionowej kleju, szwu lub elementu chronionego.
Jeśli wymagana jest maksymalna temperatura zewnętrzna lub określony poziom strat ciepła, należy ocenić cały układ izolacji. Na wynik wpływają grubość, geometria, przewodność materiału i warunki otoczenia. Sam limit użytkowania włókien nie determinuje skuteczności izolacji.
Przetestuj szczegół w całym jego cyklu roboczym
W przypadku nowego zastosowania należy ocenić więcej niż tylko wygląd nieużywanej próbki. Uzgodnij warunki prób z zespołem ds. sprzętu i sprawdź zmontowane detale po reprezentatywnym nagrzewaniu, chłodzeniu i działaniu mechanicznym, stosując zatwierdzone procedury kontroli.
W przypadku listwy stykowej drzwi sprawdź spójność styku i to, czy materiał pozostaje na swoim miejscu. W przypadku łączenia krawędzi sprawdź ścieg i zamkniętą krawędź. W przypadku linii chronionej sprawdź pokrycie, stabilność mocowania i temperaturę elementu. Rejestruj zmiany wymiarów i widoczne zużycie, aby kolejna decyzja była podejmowana na podstawie instalacji, a nie tylko na podstawie zdjęcia z rolki.
Należy zachować szczegółowe kryteria akceptacji. Zachowana taśma termiczna nie jest automatycznie uszczelnieniem gazoszczelnym, a wizualnie nienaruszona osłona nie stanowi dowodu, że kabel nie przekroczył dopuszczalnej temperatury. Należy uzgodnić, co należy zmierzyć przed zatwierdzeniem ponownej dostawy.
Spraw, aby rysunek opisywał wszystkie szczegóły taśmy
W przypadku listwy drzwiowej należy podać szerokość styku, grubość bez kompresji, wymaganą grubość po montażu oraz metodę mocowania. W przypadku oprawiania kocem, należy podać gotowy fragment krawędzi i układ szwów. W przypadku zabezpieczenia linii, należy zidentyfikować element, długość ekspozycji i dostępny prześwit. Te dane dostarczają dostawcy bardziej przydatnych informacji niż samo zapytanie o „wysokotemperaturową taśmę krzemionkową”.
Należy uwzględnić temperaturę normalną i szczytową w proponowanej lokalizacji, czas ekspozycji, atmosferę procesu oraz przewidywane postępowanie. W przypadku gdy istotna jest stabilność wymiarowa lub konkretna metoda badania, należy podać wymagania dotyczące akceptacji w zapytaniu. Należy podać ilość oraz wymaganą długość rolki lub cięcia, wraz z poprawionym rysunkiem lub zatwierdzoną próbką referencyjną w przypadku zamówień powtarzalnych.
Dostawa taśm krzemionkowych do projektów urządzeń przemysłowych
BSTFLEX oferujetaśma krzemionkowa tkana w wymiarach standardowych i na zamówieniePrześlij szczegółowe informacje o sprzęcie, warunkach świadczenia usług i ilości, aby wspólnie omówić proponowany materiał i format dostawy. W zapytaniu ofertowym uwzględnij wszelkie wymagania dotyczące podkładu, opakowania lub próbki.
Aby zapoznać się z innym materiałem lub konstrukcją, przejrzyjzakres taśm przemysłowych wysokotemperaturowych. W przypadku określonego szczegółu pieca lub urządzenia do obróbki cieplnej, poproś firmę BSTFLEX o wycenę taśmy krzemionkowej .
