BSTFLEX to producent uszczelek typu tadpole na zamówienie dostarczający zaprojektowane profile uszczelniające typu „bulb-and-tail” do pieców przemysłowych, pieców hutniczych, kotłów, pieców ceramicznych, obudów termicznych, paneli dostępowych oraz urządzeń do obróbki termicznej OEM.

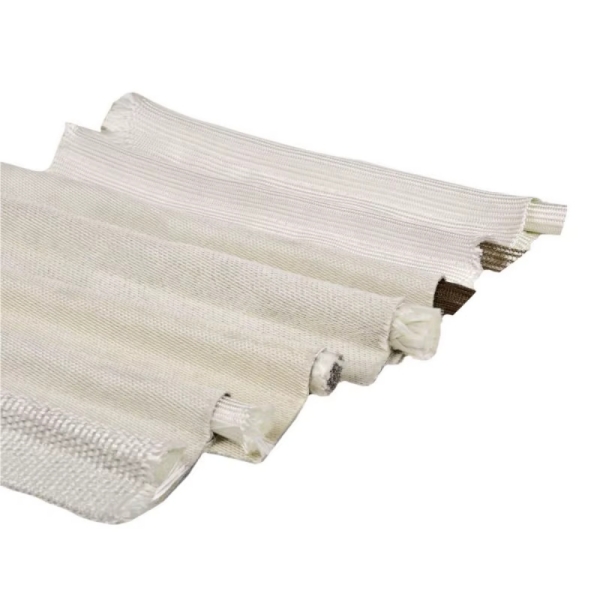

Produkujemy uszczelki typu tadpole, uszczelnienia typu tadpole oraz taśmy uszczelniające typu tadpole przy użyciu różnych tkanin pokryciowych, rdzeni wewnętrznych, wymiarów główki, szerokości ogona oraz konstrukcji profilu w zależności od konkretnego zastosowania.
Opracowanie niestandardowe może rozpocząć się od rysunku technicznego, istniejącej próbki uszczelki, wymiarów przekroju poprzecznego, zdjęcia urządzenia lub wymagań operacyjnych. Próbki prototypowe mogą zostać wyprodukowane do oceny przed sfinalizowaniem zamówień OEM lub produkcyjnych.
Zobacz pełną ofertę uszczelek i uszczelnień typu tadpole BSTFLEX lub prześlij wymiary swojej uszczelki oraz warunki pracy do przeglądu technicznego.
Uszczelka typu tadpole nie powinna być wybierana wyłącznie na podstawie średnicy główki. Materiał pokrycia, konstrukcja rdzenia, zachowanie pod wpływem ściskania, temperatura pracy oraz sposób montażu wpływają na gotowe uszczelnienie.
BSTFLEX wspiera produkcję niestandardową dla:
Materiał pokrycia dobierany jest w zależności od temperatury, ścierania, ciepła promieniowania, ekspozycji chemicznej oraz otaczających warunków procesowych.

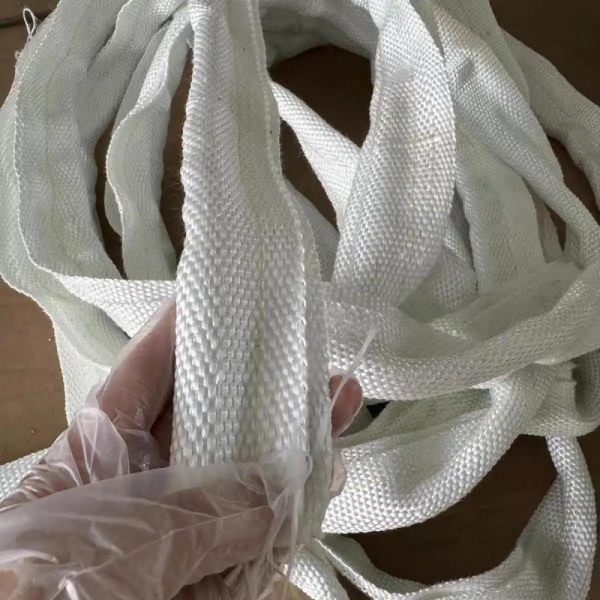

Włókno szklane jest szeroko stosowane w drzwiach pieców przemysłowych, obudowach termicznych i ogólnych uszczelnieniach wysokotemperaturowych.
Tkanina krzemionkowa jest dostępna dla bardziej wymagających środowisk termicznych, gdzie wymagane jest pokrycie tekstylne o wyższej odporności temperaturowej.
Konstrukcje z tekstyliów ceramicznych są dostępne dla trudnych środowisk uszczelniania termicznego.
Rdzeń wewnętrzny wpływa na twardość główki, siłę ściskania, powrót do kształtu i wsparcie mechaniczne.
Dostępne konstrukcje mogą obejmować:
BSTFLEX może produkować profile uszczelek typu tadpole zgodnie z geometrią urządzenia, zamiast ograniczać klientów do jednego standardowego rozmiaru.
Opcje niestandardowe obejmują:
W przypadku projektów OEM rysunek przekroju poprzecznego jest jednym z najskuteczniejszych sposobów określenia wymaganej uszczelki.
Przydatne informacje rysunkowe obejmują:
Projekty wymiany często zaczynają się od istniejącej uszczelki, a nie od oryginalnego rysunku technicznego.
BSTFLEX może ocenić istniejące próbki pod kątem:
Ponieważ stare uszczelki mogą być już ściśnięte, rozciągnięte lub uszkodzone, w miarę możliwości należy również dostarczyć wymiary urządzenia.
W przypadku nowych profili uszczelek lub zmian materiałowych, ocena prototypu pomaga zweryfikować dopasowanie i kompresję przed produkcją masową.
BSTFLEX wspiera klientów OEM wymagających powtarzalnych, niestandardowych profili uszczelek do produkcji urządzeń przemysłowych.
Dostawy OEM mogą obejmować:
Niestandardowe uszczelki typu tadpole są stosowane tam, gdzie ściśliwa główka musi pozostać mechanicznie przymocowana wokół drzwi, panelu, włazu lub ramy.
Drzwi pieców przemysłowych wymagają profilu uszczelniającego, który utrzymuje kontakt na całym obwodzie, jednocześnie wytrzymując wielokrotne otwieranie, zamykanie i cykle termiczne.
Konstrukcje z rdzeniem z włókna szklanego, rdzeniem ze stali nierdzewnej oraz pustym rdzeniem metalowym mogą zapewniać różne właściwości kompresyjne w zależności od konstrukcji pieca.
Zastosowania piecowe mogą wymagać konstrukcji wzmocnionych krzemionką, ceramiką lub metalem, w zależności od rzeczywistej temperatury w miejscu montażu uszczelki.
Temperatury w komorze nie należy automatycznie traktować jako temperatury pracy uszczelki. Rzeczywiste narażenie termiczne na drzwiach lub ramie powinno być oceniane, gdy tylko jest to możliwe.
Produkcja na zamówienie staje się ważna, gdy:
Odporność temperaturowa jednego surowca nie definiuje automatycznie limitu eksploatacyjnego kompletnej uszczelki typu tadpole.
Gotowa uszczelka może zawierać:
Każdy komponent powinien zostać zweryfikowany pod kątem zamierzonego środowiska pracy.
| Wymagane informacje | Zalecane szczegóły |
|---|---|
| Zastosowanie | Piekarnik, piec, kocioł, piec ceramiczny, kanał, panel lub inne urządzenie |
| Materiał pokrycia | Włókno szklane, krzemionka, ceramika, bazalt, aramid lub tkanina powlekana |
| Rdzeń | Włókno szklane, ceramika, stal nierdzewna, pusta stal nierdzewna, Inconel lub nieznany |
| Rozmiar główki | Średnica lub wysokość i szerokość |
| Ogon | Szerokość i układ montażowy |
| Długość | Całkowita długość lub obwód urządzenia |
| Temperatura | Temperatura ciągła i maksymalna |
| Szczelina uszczelniająca | Minimalna i maksymalna zamknięta szczelina, jeśli jest dostępna |
| Ilość | Prototyp i oczekiwana wielkość produkcji |
| Odniesienie | Rysunek, zdjęcie lub próbka fizyczna |
Tak. Materiał pokrycia, konstrukcja rdzenia, wymiary główki, wymiary ogona, gotowa długość i profil mogą zostać opracowane zgodnie z rysunkami, próbkami i wymaganiami aplikacji.
Tak. Istniejące próbki uszczelek mogą zostać wykorzystane do oceny profilu i materiału. Zaleca się również podanie wymiarów urządzenia, ponieważ stare uszczelki mogą być już trwale odkształcone.
Ilości prototypowe i próbne można omówić w celu opracowania nowego profilu przed sfinalizowaniem zamówień produkcyjnych.

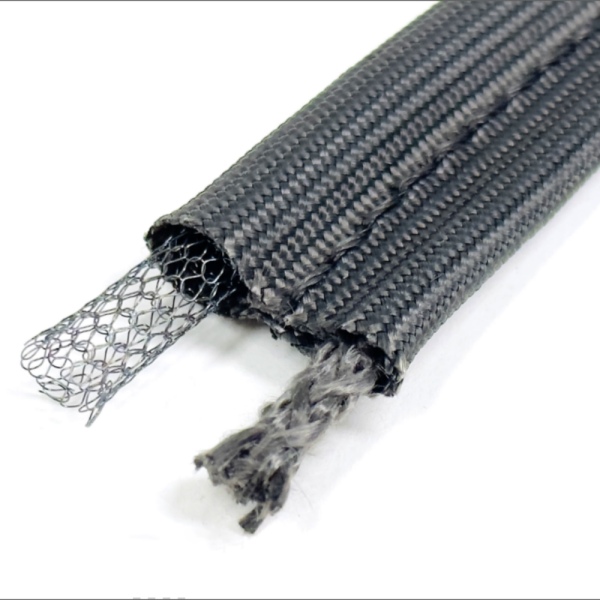

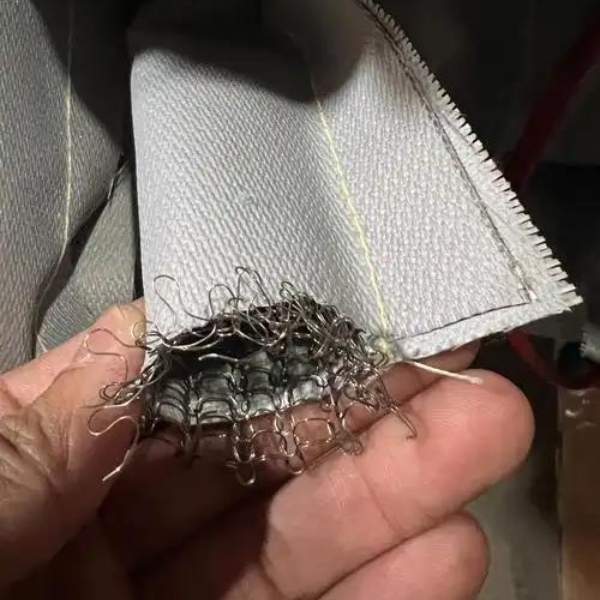

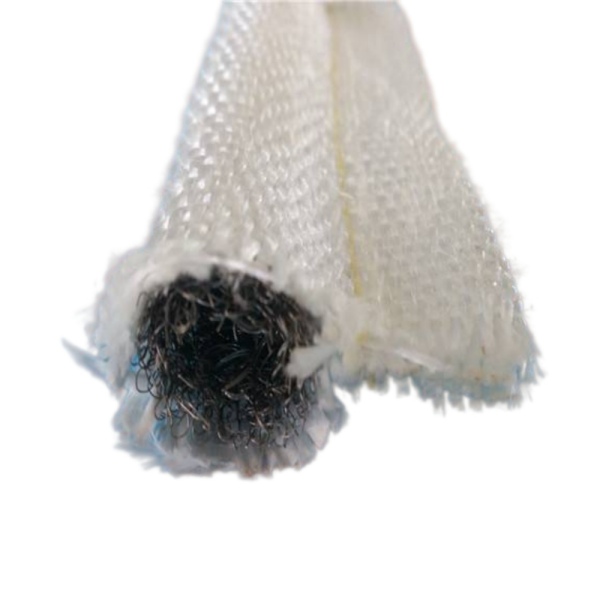

Dostępne konstrukcje mogą obejmować włókno szklane, włókno ceramiczne, siatkę ze stali nierdzewnej, pusty rdzeń ze stali nierdzewnej oraz siatkę Inconel.
Tak. Rozmiar główki, wymiary ogona i ogólna geometria profilu mogą być produkowane zgodnie z wymaganiami instalacyjnymi.
Tak. BSTFLEX wspiera produkcję OEM w oparciu o zatwierdzone rysunki, próbki i specyfikacje materiałowe klienta.
Tak. Dostępne są różne konstrukcje wzmocnione włóknem szklanym, krzemionką, ceramiką i metalem. Ostateczny wybór materiału powinien opierać się na rzeczywistym środowisku pracy.
BSTFLEX produkuje niestandardowe uszczelki typu tadpole, uszczelnienia typu tadpole i taśmy uszczelniające typu tadpole dla producentów urządzeń OEM, firm zajmujących się konserwacją przemysłową oraz systemów obróbki termicznej.
Prześlij rysunek uszczelki, próbkę lub dane dotyczące zastosowania wraz z wymaganym rozmiarem uszczelki, szerokością ogona, temperaturą roboczą, szczeliną uszczelniającą, długością i ilością.
Nasz zespół może sprawdzić wymagany materiał pokrycia, konstrukcję rdzenia i profil przed przygotowaniem niestandardowej oferty produkcyjnej.
Poproś o wycenę niestandardowej uszczelki typu tadpole od BSTFLEX
