Tkaninowe złącza kompensacyjne dla cementowni i kanałów piecowych

Kompensatory tkaninowe do cementowniTo elastyczne połączenia stosowane w przemysłowych kanałach gazowych, które umożliwiają kompensację określonych ruchów termicznych i przemieszczeń urządzeń. W kanałach związanych z piecami, wylotami z podgrzewaczy i obiegami chłodników klinkieru, ich konstrukcja musi uwzględniać warunki panujące w poszczególnych połączeniach, a nie tylko najwyższą temperaturę panującą na linii produkcyjnej.

Pas odporny na wysoką temperaturę może ulec uszkodzeniu pod wpływem ściernego przepływu, uwięzionego pyłu lub kontaktu z wykładziną. Pas zamienny pasujący do istniejących kołnierzy może być nadal nieodpowiedni, jeśli jego zakres ruchu lub specyfikacja robocza są niekompletne.

BSTFLEX produkujeniestandardowe złącza kompensacyjne z tkaniny niemetalowejdo przemysłowych kanałów gorącego powietrza, spalin i gazów spalinowych. W przypadku projektów cementowych punktem wyjścia jest lokalizacja urządzeń, warunki procesu i wymagany ruch w każdym połączeniu.

Zakres:Niniejszy artykuł dotyczy elastycznych połączeń między nieruchomymi sekcjami kanałów a urządzeniami. Nie określa on uszczelnień wlotowych i wylotowych pieca obrotowego ani szczelin dylatacyjnych w wyłożeniach ogniotrwałych.

Jedna cementownia, kilka różnych zadań kanałów

„Rozszerzenie pieca cementowego” nie stanowi pełnego opisu usługi. Należy zidentyfikować przyłącze kanału na rysunku instalacji i określić, co przez nie przechodzi. Przyłącze wylotu z podgrzewacza wstępnego i przyłącze odzysku ciepła chłodnicy powinny zostać określone w osobnych specyfikacjach, nawet jeśli ich wymiary są podobne.

Ścieranie i gromadzenie się kurzu to różne problemy

W przypadku gazów z zawartością cząstek stałych, wewnętrzna tuleja uszczelniająca może chronić elastyczny pas przed bezpośrednim działaniem gazów i cząstek stałych. Bariera akumulacyjna służy innemu celowi: ograniczaniu gromadzenia się cząstek stałych w komorze złącza. Bariera nie zastępuje tulei uszczelniającej, a żaden z jej elementów nie zastępuje elementu uszczelniającego.

To rozróżnienie ma znaczenie przy ocenie uszkodzonego połączenia. Zużycie powierzchni sugeruje inne podejście niż w przypadku wnęki wypełnionej materiałem. Samo określenie cięższej tkaniny może pozostawić pierwotną ścieżkę ekspozycji niezmienioną.

W przypadku połączenia zakurzonego, poproś projektanta o wyjaśnienie, jak zespół radzi sobie z przepływem bezpośrednim, przedostawaniem się ciał stałych do wnęki oraz przestrzenią potrzebną do ruchu. Określ położenie i kierunek przepływu instalacji. Nie dodawaj luźnego uszczelnienia ani nie uszczelniaj widocznej szczeliny bez uzyskania zgody; improwizowana zmiana może zakłócić zamierzony ruch.

Zmiany ciśnienia ujemnego. Jak wygląda wyciek

Ciśnienie działa na element elastyczny. Gdy przewód pracuje poniżej ciśnienia otoczenia, powietrze zewnętrzne może przedostać się przez nieszczelność, zamiast uciekać gaz procesowy na zewnątrz. W związku z tym brak widocznego obłoku pyłu nie świadczy o szczelności połączenia.

Podciśnienie może również wciągać pas do wewnątrz. Podczas przeglądu projektu należy uwzględnić jego położenie względem tulei i innych elementów wewnętrznych, w tym wpływ jednoczesnego ruchu kanałów. Połączenie, które wygląda na czyste w pozycji wyłączonej, może nie mieć takiego samego luzu w działaniu.

Określ znak, jednostki, wartość normalną i granice projektowe ciśnienia. Uwzględnij znane wahania ciśnienia w pobliżu wentylatorów lub przepustnic. Opisz zaobserwowane drgania, zamiast zakładać, że każdy ruchomy pas zachowuje się normalnie.

Zmniejszenie wlotu powietrza może być celem konserwacji, ale wszelkie deklarowane ulepszenia w zakresie zużycia energii przez wentylatory lub wydajności procesu powinny opierać się na pomiarach instalacji. Sama wymiana tkaniny nie gwarantuje oszczędności.

Oddziel temperaturę procesu od temperatury materiału

Strumień gazu, izolacja i zewnętrzna membrana uszczelniająca niekoniecznie pracują w tej samej temperaturze.złącze kompensacyjne z tkaniny wysokotemperaturowejmoże wykorzystać opakowanie termiczne do ochrony materiałów zapewniających elastyczność i uszczelnienie gazowe.

Dobór materiałów powinien przypisać funkcję każdemu elementowi. Włókno szklane może zapewnić wzmocnienie; tkaniny pokryte silikonem lub konstrukcje na bazie PTFE mogą służyć jako elastyczne pokrycia lub warstwy uszczelniające; tkaniny krzemionkowe i odpowiednia izolacja mogą zapewnić dodatkową ochronę termiczną w razie potrzeby. Ich przydatność zależy od rzeczywistego narażenia i całej konstrukcji.

Nie ma uniwersalnej „tkaniny cementowej”, która jednocześnie byłaby odporna na temperaturę, chemikalia, ścieranie i ruch. Dobór powłoki musi uwzględniać medium procesowe oraz ewentualną wilgoć lub kondensat, a nie tylko opublikowaną wartość odporności cieplnej.

Do przeglądu termicznego należy podać temperaturę normalną, maksymalną temperaturę odchylenia i jej czas trwania, warunki rozruchu i wyłączenia oraz istniejący układ izolacji kanału. Nie należy przykrywać złącza kompensacyjnego dodatkową izolacją zewnętrzną, chyba że dopuszcza to zatwierdzony projekt. Zmienne rozpraszanie ciepła może zmieniać temperaturę elementu elastycznego.

Sprawdź staw w jego ruchomych pozycjach

Kompensatory tkaninowe mogą kompensować ruch w wielu kierunkach, jeśli są zaprojektowane dla określonej kombinacji. Projekt powinien uwzględniać ściskanie osiowe, rozciąganie osiowe, ruchy boczne w obu kierunkach poprzecznych oraz przemieszczenia kątowe. Należy określić, które ruchy występują jednocześnie.

Oddziel pozycję instalacji na zimno od przemieszczenia roboczego. Stałe przesunięcie, celowe ustawienie wstępne i ruch cykliczny nie są zamiennymi pozycjami na rysunku.

W przypadku kanałów prostokątnych należy poprosić o szczegóły dotyczące narożników i przegląd całego obwodu. Same wymiary otworów nie definiują pasa, geometrii zacisku ani dostępnego prześwitu dla tulei. Nasz poradnikprostokątne kompensatory tkaninowe do kanałów przemysłowychobejmuje te rozważania wymiarowe.

Inżynier zakładu powinien również potwierdzić, czy układ połączeń i otaczające je podpory są odpowiednie. Specyfikacja dylatacji nie może opierać się na elastyczności materiału w celu kompensacji niezidentyfikowanych ruchów konstrukcyjnych.

Przed zmianą specyfikacji zapoznaj się ze schematem uszkodzeń

Wykorzystuj wyniki inspekcji do formułowania pytań, a nie do natychmiastowej diagnozy. Poniższe przykłady stanowią raczej wskazówki dochodzenia niż dowód konkretnego mechanizmu awarii.

Należy odnotować, kiedy uszkodzenie pojawiło się po raz pierwszy i co wcześniej uległo zmianie. Zmodyfikowany stan działania należy omówić jawnie, a nie ukrywać w powtórzonym zamówieniu dla poprzedniego numeru części.

Traktuj wymianę po wyłączeniu jako zdefiniowany pakiet prac

Przed planowaną przerwą w dostawie należy podzielić zakres dostawy na element elastyczny, zabezpieczenie wewnętrzne i elementy metalowe. Należy określić, czy zamówienie obejmuje tylko pas zamienny, pas z izolacją lub elementami kontroli akumulacji, czy też kompletny zespół.

Potwierdź dostęp przed wyborem formy dostawy. Pas o obiegu zamkniętym, pas otwarty wymagający zatwierdzonego zamknięcia na miejscu oraz zespół segmentowy mają różne wymagania instalacyjne. Przed dostawą należy uzgodnić instrukcje dotyczące łączenia, akcesoria, przygotowanie otworów oraz odpowiedzialność za prace na miejscu.

W przypadku istniejących połączeń należy odróżnić zmierzone odległości montażowe od wymiarów gotowego pasa zamiennego. Należy korzystać z zatwierdzonego rysunku i protokołu pomiarów, a nie tylko wymiarów zużytego elementu. Zobaczjak zmierzyć i określić rodzaj zamiennego złącza dylatacyjnego z tkaninyw celu zapoznania się ze szczegółową procedurą badania.

Bezpieczeństwo inspekcji:Do kontroli lub demontażu wymagane jest autoryzowane wyłączenie, odizolowanie, zapewnienie bezpiecznej temperatury, dekompresja i odpowiedni dostęp. W stosownych przypadkach należy stosować się do obowiązujących na miejscu procedur dotyczących przestrzeni zamkniętych oraz zezwoleń. Nie wolno luzować połączenia kanału pod napięciem ani naruszać osadów bez zatwierdzonego planu prac.

Po otrzymaniu, sprawdź dostarczony zakres i dane identyfikacyjne z zatwierdzoną dokumentacją. Rozwiąż problem brakujących komponentów lub niejasnych instrukcji instalacji, zanim nastąpi przerwa w dostawie prądu.

Co wysłać wraz z zapytaniem ofertowym na złącza kompensacyjne w cementowni

Przydatne zapytanie łączy etykietę urządzenia z jego warunkami pracy i rysunkiem. Przygotuj jeden rekord dla każdego złącza, zamiast łączyć różne zadania w ramach jednej ogólnej specyfikacji.

Lokalizacja i medium.Zidentyfikuj kanał pieca, podgrzewacz, chłodnicę, przyłącze do odzysku ciepła, odpylacz lub wentylator. Uwzględnij skład gazu, wilgotność, informacje o cząstkach stałych, kierunek przepływu i dostępne dane dotyczące prędkości.

Zakres działania.Podaj temperatury normalne i projektowe, odchylenia wraz z czasem trwania, ciśnienia dodatnie i ujemne, znane wahania i tryby pracy istotne dla danego połączenia.

Geometria i ruch.Dołącz rysunek połączeń, numer referencyjny instalacji, szczegóły kołnierza, układ tulei, ustawienie wstępne na zimno (jeśli dotyczy) oraz oddzielnie określone wymagania dotyczące ruchu. Wyraźnie zaznacz nierozwiązane wymiary i nieznane wartości.

Zakres dostaw i przerw.Proszę podać ilość, komponenty proponowane do ponownego użycia, żądaną formę dostawy, ograniczenia dostępu, wymaganą datę dostawy i planowany okres wyłączenia. Proszę dołączyć zdjęcia i historię serwisowania części zamiennych.

Poproś o wycenę, która identyfikuje proponowaną konstrukcję, dołączone komponenty, założenia i informacje nadal wymagane do zatwierdzenia. Niższa cena nie jest równoznaczna z porównaniem, gdy wymagania dotyczące izolacji, uszczelnienia lub zamknięcia terenu są różne.

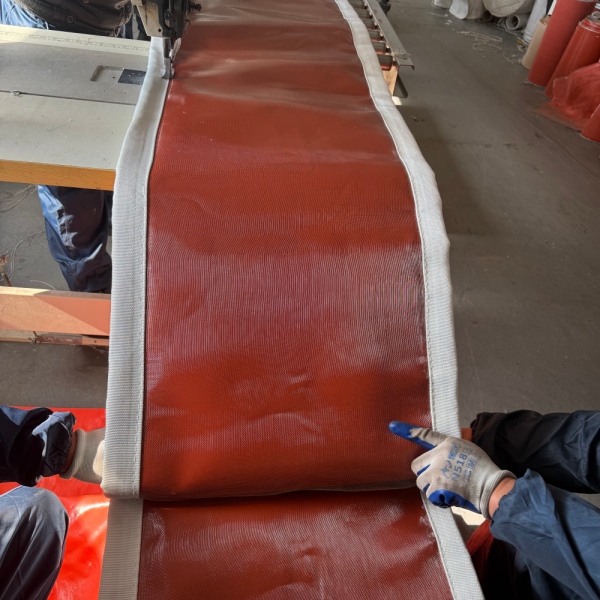

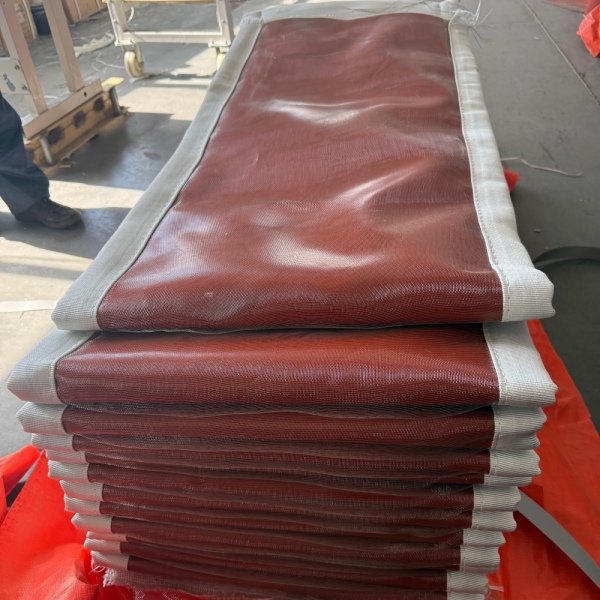

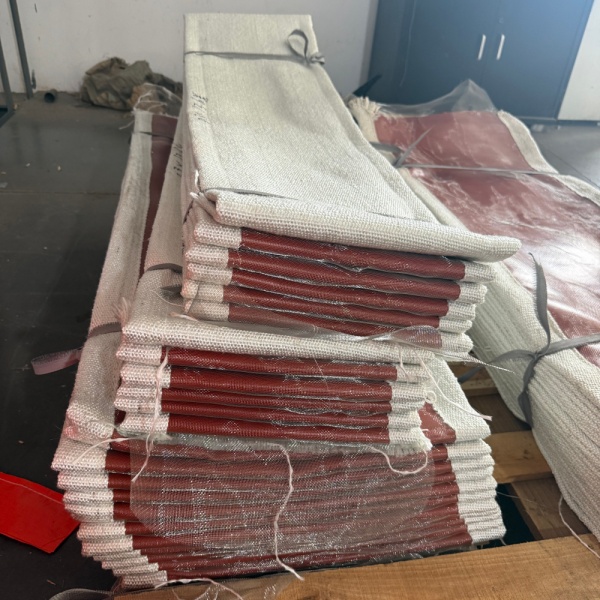

Niestandardowe złącza kompensacyjne z tkaniny do kanałów cementowych

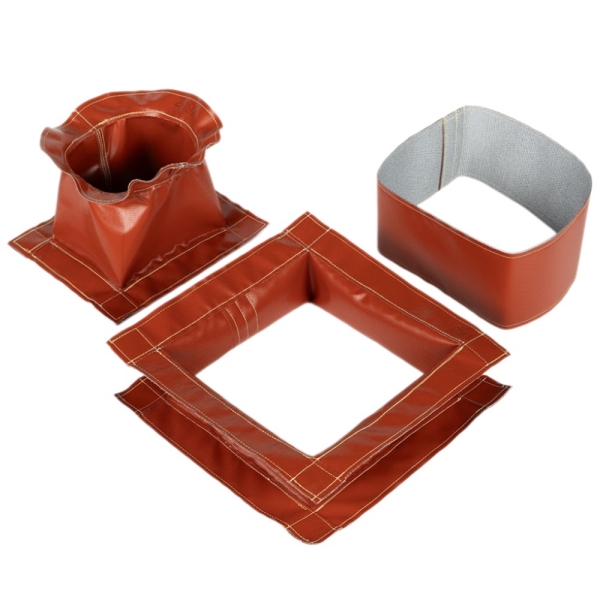

BSTFLEX oferuje kształty okrągłe, prostokątne i niestandardowezłącza kompensacyjne z tkaniny niemetalowejdo systemów kanałów przemysłowych. Elastyczne pasy i zespoły do ​​konkretnych zastosowań można ocenić na podstawie rysunków klienta, wymiarów i warunków pracy.

W przypadku projektu cementowni należy przesłać dane dotyczące lokalizacji połączenia i procesu łącznie. Przyłącze wylotowe podgrzewacza, przyłącze chłodnika klinkieru i wlot wentylatora nie powinny być traktowane jako zamienne tylko dlatego, że wszystkie trzy należą do tej samej linii produkcyjnej.

Celem zakupu jest złącze, które pasuje do zatwierdzonego połączenia, dostosowuje się do jego ruchu i jest chronione przed rzeczywistym narażeniem na działanie procesu — a nie tylko pas z etykietą o wyższej temperaturze.
