A koc spawalniczy odporny na wysokie temperatury nie powinien być wybierany wyłącznie na podstawie jednej maksymalnej wartości temperatury.
Dwa koce mogą być opisywane jako odpowiednie do pracy w wysokich temperaturach, podczas gdy zachowują się zupełnie inaczej w kontakcie z iskrami spawalniczymi, odpryskami stopionego metalu, ciepłem promieniowania lub długotrwałym kontaktem z gorącym elementem. Włókno bazowe, powłoka, gramatura tkaniny, grubość, orientacja koca oraz czas ekspozycji wpływają na rzeczywistą wydajność.
Dla nabywców przemysłowych bardziej użytecznym pytaniem nie jest po prostu „Jaką temperaturę może wytrzymać ten koc spawalniczy?”. Jest nim:
Jaka klasa temperatury dotyczy tej kompletnej konstrukcji koca w moich rzeczywistych warunkach pracy?
BSTFLEX produkuje przemysłowe koce spawalnicze i koce przeciwpożarowe do spawania przy użyciu włókna szklanego, krzemionki, tkanin powlekanych silikonem, tkanin aluminizowanych oraz filcu węglowego do różnych środowisk spawania, cięcia, szlifowania i prac gorących.
Specyfikacje temperatury dla koców spawalniczych mogą opisywać kilka różnych warunków. Wartości te nie powinny być traktowane jako zamienne.
Ciągła temperatura robocza odnosi się do zakresu temperatur, w którym materiał ma pracować przez dłuższy czas w określonych warunkach.
Jest to zazwyczaj najbardziej użyteczny punkt wyjścia, gdy koc pozostaje w pobliżu źródła ciepła przez długi czas.
Temperatura krótkotrwała odnosi się do tymczasowej ekspozycji na wyższą temperaturę przez ograniczony czas.
Iskry spawalnicze i chwilowy kontakt z gorącymi cząstkami mogą tworzyć krótkie, zlokalizowane piki termiczne, które bardzo różnią się od ciągłej ekspozycji na ciepło.
Punktu topnienia włókna nie należy interpretować jako normalnej temperatury roboczej gotowego koca spawalniczego.
Materiał może stracić wytrzymałość, powłoki mogą ulec degradacji, a wykończenia powierzchni mogą pogorszyć się na długo przed osiągnięciem przez włókno bazowe punktu topnienia.
W przypadku decyzji zakupowych i inżynieryjnych, określona temperatura pracy gotowego koca jest bardziej istotna niż teoretyczny punkt topnienia włókna.
Rozważmy dwa zastosowania, z których oba obejmują źródło ciepła w pobliżu 800°C.
W pierwszym zastosowaniu koc wisi pionowo kilka stóp od miejsca pracy i otrzymuje sporadyczne iskry.
W drugim zastosowaniu koc leży poziomo pod procesem cięcia, a gorący żużel pozostaje na powierzchni.
Temperatura szczytowa może wydawać się podobna, ale obciążenie termiczne koca jest zupełnie inne.
Ważne zmienne obejmują:
Dlatego rzetelna specyfikacja koca spawalniczego powinna opisywać warunki pracy, zamiast polegać tylko na najwyższej wartości temperatury podanej w katalogu.
Różne materiały na koce spawalnicze zajmują różne pozycje w systemie ochrony termicznej.
| Rodzaj materiału | Typowy powód wyboru | Ważne uwagi dotyczące temperatury |
|---|---|---|
| Włókno szklane | Spawanie ogólne, iskry i rutynowe prace gorące | Nadaje się do wielu zastosowań w umiarkowanych temperaturach, ale konstrukcja i powłoka wpływają na zakres użyteczności |
| Wysokokrzemionkowe | Ciężkie spawanie, cięcie i wyższa ekspozycja termiczna | Wybierane, gdy wymagana jest większa stabilność termiczna niż w przypadku standardowego włókna szklanego |
| Włókno szklane powlekane silikonem | Wielokrotna obsługa, ścieranie i użytkowanie warsztatowe | Powierzchnia silikonowa może mieć niższy limit eksploatacyjny niż podłoże z włókna szklanego |
| Włókno krzemionkowe powlekane silikonem | Tkanina bazowa o wyższej odporności temperaturowej w połączeniu z trwałą powłoką | Należy ocenić limity zarówno podłoża krzemionkowego, jak i powłoki silikonowej |
| Włókno szklane glinowane | Ochrona przed ciepłem promieniowania | Wydajność odbijania jest często ważniejsza niż samo wybranie najwyższej temperatury kontaktu |
| Filc węglowy | Izolacja termiczna i ochrona wokół nieregularnych kształtów | Wydajność silnie zależy od atmosfery, grubości i metody ekspozycji |

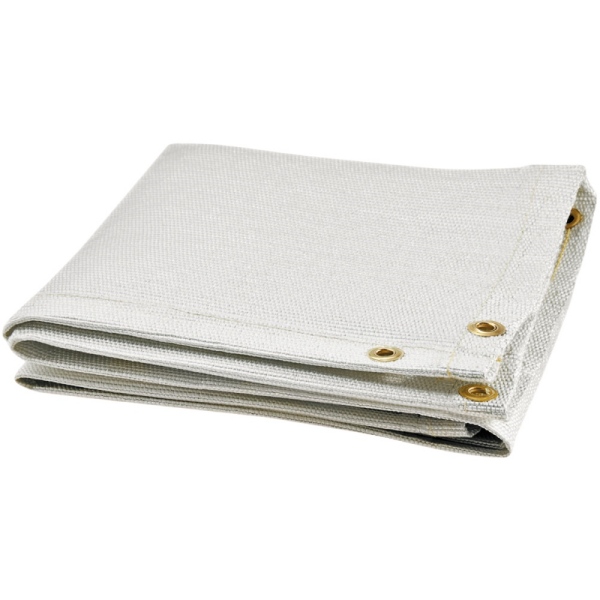

Włókno szklane jest szeroko stosowane do ogólnej ochrony spawalniczej, ponieważ zapewnia praktyczną równowagę między odpornością na ciepło, elastycznością i kosztem.
Jest powszechnie wybierane do:
Jednak nie wszystkie koce spawalnicze z włókna szklanego mają taką samą temperaturę roboczą.
Gramatura tkaniny, konstrukcja przędzy, obróbka powierzchni i powłoka wpływają na wydajność.
Gdy koc z włókna szklanego będzie używany w pobliżu ciężkiego cięcia, silnego żużla stopionego lub długotrwałego wysokiego ciepła, kupujący powinien ocenić, czy konstrukcja wysokokrzemionkowa zapewniłaby bardziej odpowiedni margines termiczny.
Tkanina wysokokrzemionkowa jest powszechnie wybierana, gdy zastosowanie przekracza praktyczny zakres standardowego włókna szklanego lub gdy wymagany jest większy margines bezpieczeństwa przed silną ekspozycją termiczną.
BSTFLEX Koce spawalnicze z tkaniny krzemionkowej są produkowane z tekstyliów krzemionkowych i są dostępne w różnych gramaturach tkanin i gotowych konstrukcjach.
Typowe zastosowania obejmują:
W tych zastosowaniach często wybiera się krzemionkę, ponieważ tkanina ta zachowuje użyteczne właściwości tekstylne w temperaturach, w których konwencjonalne włókno szklane staje się mniej odpowiednie.
Jednym z najpoważniejszych błędów w specyfikacji jest traktowanie wartości temperatury krótkotrwałej tak, jakby była to temperatura pracy ciągłej.
Koc spawalniczy może przetrwać krótkotrwały kontakt z iskrą lub cząstką o wysokiej temperaturze, nie nadając się jednocześnie do ciągłego bezpośredniego kontaktu w tej samej temperaturze.
Na przykład kilka sekund zlokalizowanej ekspozycji podczas cięcia to co innego niż owinięcie koca bezpośrednio wokół elementu, który pozostaje gorący przez kilka godzin.
Przy składaniu zapytania ofertowego kupujący powinni rozróżnić:
Kwestia ta jest szczególnie ważna w przypadku powlekanych koców spawalniczych.

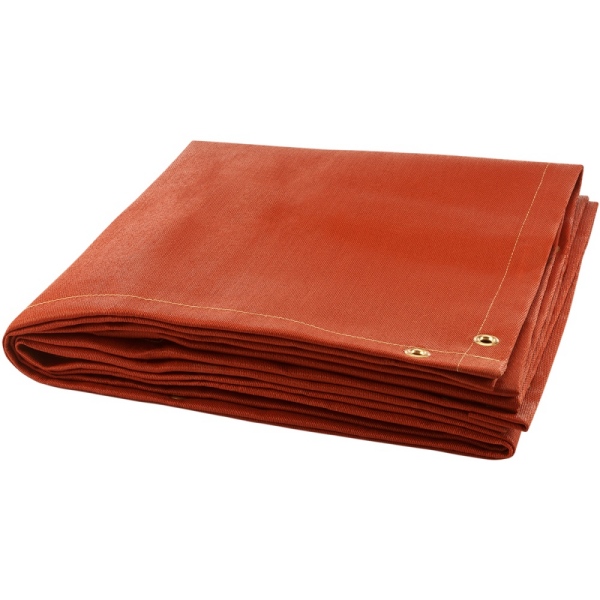

Koc z włókna szklanego powlekany silikonem zawiera dwa różne systemy materiałowe:
Podłoże z włókna szklanego może zachować stabilność termiczną w temperaturach powyżej normalnego zakresu pracy powłoki silikonowej.
BSTFLEX Koc spawalniczy z włókna szklanego powlekany silikonem, na przykład, wykorzystuje bazę z włókna szklanego z silikonową powierzchnią. Powłoka ma na celu poprawę elastyczności, odporności na ścieranie, odporności na przebicie oraz trwałości podczas obsługi.
Oznacza to, że kupujący nigdy nie powinien zakładać, że odporność temperaturowa bazowego włókna szklanego automatycznie dotyczy powlekanej powierzchni.
W przypadku zastosowań o wyższej temperaturze wymagających tkaniny powlekanej, Koce spawalnicze z krzemionki powlekane silikonem również mogą być brane pod uwagę, jednak ograniczenia powłoki nadal muszą być oceniane niezależnie od podłoża krzemionkowego.
Dwa koce spawalnicze wykonane z tego samego włókna mogą działać inaczej, ponieważ ich masa i konstrukcja są różne.
Cięższa tkanina zazwyczaj zapewnia więcej materiału między źródłem ciepła a chronioną powierzchnią. Grubsza struktura może również spowolnić przenoszenie ciepła.
Jednak cięższy nie automatycznie oznacza lepszy.
Zwiększenie wagi tkaniny może również zwiększyć:
Dlatego gramaturę tkaniny należy dobierać w zależności od temperatury, czasu ekspozycji i wymagań instalacyjnych.
Orientacja koca może drastycznie zmienić warunki eksploatacji.
Pionowo zawieszony koc spawalniczy zazwyczaj przechwytuje iskry i odpryski, które mają krótki kontakt z tkaniną, zanim spadną.
Może to skrócić czas ekspozycji na skoncentrowane ciepło.
Koc umieszczony pod miejscem spawania lub cięcia może być narażony na trudniejsze warunki, ponieważ gorące cząstki, żużel lub stopiony metal mogą opaść na powierzchnię i na niej pozostać.
Ciepło koncentruje się w jednym miejscu przez dłuższy czas.
Z tego powodu nie należy automatycznie zakładać, że materiał, który sprawdza się jako pionowa kurtyna spawalnicza, będzie odpowiedni do pracy w poziomie przy intensywnych odpryskach.
Nie każde wysokotemperaturowe zastosowanie spawalnicze wiąże się z bezpośrednim kontaktem.
W odlewniach, obszarach pieców i zakładach przetwórstwa metali ciepło promieniowania może być dominującym zagrożeniem termicznym.

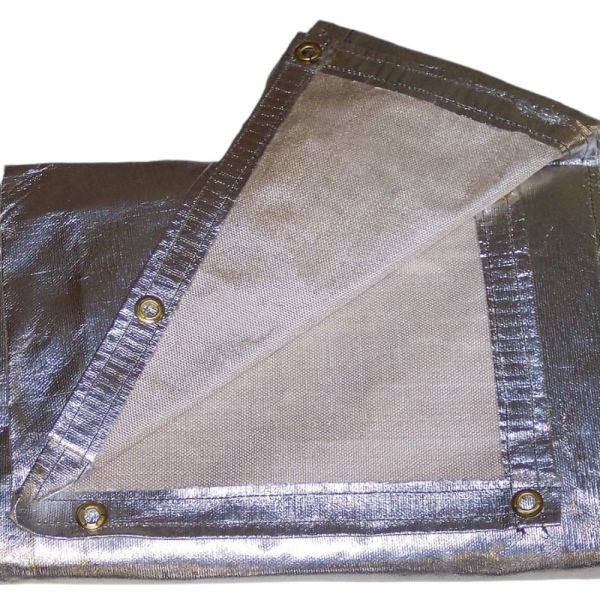

W takiej sytuacji przydatna może być powierzchnia aluminiowana, ponieważ odbija ona część docierającej energii promieniowania, zamiast polegać wyłącznie na masie tkaniny w celu pochłonięcia ciepła.
BSTFLEX Koc spawalniczy z włókna szklanego powlekany folią aluminiową jest przeznaczony do zastosowań, w których ważne jest odbijanie ciepła promieniowania.
Strona odblaskowa powinna być zazwyczaj skierowana w stronę źródła ciepła promieniowania.
Jednakże powierzchni aluminiowanej nie należy automatycznie wybierać w przypadku narażenia na bezpośrednie działanie stopionych odprysków. Ochrona przed ciepłem promieniowania i ochrona przed bezpośrednim kontaktem to różne wymagania inżynieryjne.
Filc węglowy zajmuje inną pozycję niż tkanina z włókna szklanego lub krzemionkowego.
Jego miękka, porowata struktura może zapewniać skuteczną izolację termiczną, dopasowując się do maszyn, rur i nieregularnych elementów.
Koc spawalniczy z filcu węglowego BSTFLEX jest przeznaczony do temperatur do 1800°F (980°C), jednak wartość tę należy interpretować zgodnie z konstrukcją gotowego koca i rzeczywistą atmosferą roboczą.
Materiały węglowe zachowują się inaczej w powietrzu niż w próżni lub w warunkach obojętnych w piecu. Dlatego wartości temperatury dla filcu węglowego klasy piecowej nie powinny być automatycznie przenoszone na koce spawalnicze używane na otwartym powietrzu.
Szczegółowe wyjaśnienie znajduje się w Jaką temperaturę wytrzymuje filc z włókna węglowego?
„Wysoka temperatura” i „spawanie ciężkie” to terminy powiązane, ale nie identyczne.
Koc może być wystawiony na silne ciepło promieniowania bez kontaktu ze stopionym metalem. Inny koc może pracować w niższej średniej temperaturze, będąc jednocześnie narażonym na powtarzające się ciężkie żużle i ostre odpryski ze szlifowania.
Dlatego kompletny wybór powinien uwzględniać zarówno zagrożenia termiczne, jak i mechaniczne.
| Zagrożenie | Uwagi dotyczące wyboru |
|---|---|
| Ciągłe ciepło | Użyj określonej temperatury pracy ciągłej |
| Krótkotrwałe skoki temperatury | Oceń zdolność do krótkotrwałej ekspozycji |
| Ciężkie odpryski spawalnicze | Weź pod uwagę masę tkaniny, zachowanie powierzchni i orientację koca |
| Stopiony żużel | Oceń czas przebywania i ryzyko ekspozycji poziomej |
| Ciepło promieniowania | Rozważ konstrukcje aluminiowane odbijające ciepło |
| Ścieranie | Rozważ tkaniny powlekane i cięższe konstrukcje |
| Nieregularne komponenty | Rozważ elastyczną krzemionkę lub dopasowujący się filc węglowy |
W przypadku rutynowego spawania, prac montażowych i ochrony przed iskrami, konstrukcje z włókna szklanego są często pierwszym ocenianym materiałem, ponieważ zapewniają ekonomiczną ochronę i łatwość obsługi.
Tkanina o wysokiej zawartości krzemionki może być bardziej odpowiednia tam, gdzie spodziewane są silniejsze obciążenia termiczne, ciężkie cięcie i wielokrotne narażenie.
Włókno szklane powlekane silikonem może być przydatne tam, gdzie koc jest wielokrotnie instalowany, usuwany, przeciągany lub składany, a trwałość powierzchni jest ważna.
Aluminiowane włókno szklane należy rozważyć tam, gdzie odbicie energii promieniowania jest głównym wymaganiem.
Filc węglowy można rozważyć tam, gdzie wymagana jest lekka, dopasowująca się warstwa izolacyjna wokół nieregularnych komponentów.
Terminy takie jak MIG, TIG, spawanie łukowe i cięcie plazmowe pomagają opisać zastosowanie, ale nie dostarczają wystarczających informacji do wyboru koca.
Dwa stanowiska spawalnicze MIG mogą tworzyć bardzo różne środowiska termiczne w zależności od:
Zagrożenie termiczne należy zatem oceniać niezależnie od nazwy procesu.
Aby wybrać właściwą konstrukcję, podaj jak najwięcej z poniższych informacji:
Informacje te pozwalają dostawcy ocenić pełne warunki termiczne, zamiast dobierać materiał wyłącznie na podstawie temperatury.
Jeśli głównym pytaniem jest to, jaką strukturę włókien wybrać, zapoznaj się z naszym szczegółowym przewodnikiem:
Ten artykuł porównuje rodziny materiałów, podczas gdy niniejszy przewodnik koncentruje się konkretnie na tym, jak należy interpretować klasy temperaturowe i warunki eksploatacji.
Nie istnieje jedna uniwersalna klasa temperaturowa dla wszystkich koców spawalniczych. Użytkowa temperatura zależy od włókna bazowego, powłoki, grubości, konstrukcji, czasu ekspozycji oraz środowiska pracy. Zamiast ogólnej temperatury dla koca spawalniczego należy stosować wartości znamionowe dla pracy ciągłej i krótkotrwałej, specyficzne dla danego produktu.
Właściwy materiał zależy od sposobu, w jaki ciepło oddziałuje na koc. Tkanina z wysokokrzemionkowa jest powszechnie rozważana w przypadku silnego narażenia termicznego, tkaniny aluminizowane w przypadku ciepła promieniowania, a filc węglowy w przypadku izolacji termicznej wymagającej dopasowania do kształtu. Należy również wziąć pod uwagę narażenie mechaniczne oraz położenie koca.
Tekstylia wysokokrzemionkowe są zazwyczaj wybierane do pracy w wyższych temperaturach niż konwencjonalne włókno szklane. Jednak ostateczna temperatura użytkowa zależy od rzeczywistego gatunku tkaniny, gramatury, powłoki i konstrukcji gotowego koca.
Niekoniecznie. Powłoka silikonowa może mieć niższą temperaturę roboczą niż podłoże z włókna szklanego. Dlatego przy specyfikowaniu koca spawalniczego powlekanego silikonem należy oddzielnie oceniać powłokę i tkaninę bazową.
Nie automatycznie. Dodatkowa grubość może poprawić separację termiczną i odporność na przenikanie ciepła, ale to skład chemiczny włókien i powłoka nadal determinują podstawowe limity termiczne materiału.
Może tak być. Gorące cząstki i roztopione odpryski mogą pozostawać na poziomej powierzchni zamiast spadać, co powoduje dłuższą, zlokalizowaną ekspozycję. Dlatego orientacja koca powinna być uwzględniona w procesie doboru materiału.
Klasa temperatury ciągłej odnosi się do długotrwałej eksploatacji w określonym zakresie temperatur. Klasa temperatury przerywanej lub krótkotrwałej dotyczy tymczasowej ekspozycji na wyższą temperaturę. Wartość krótkotrwała nie powinna być traktowana jako klasa pracy ciągłej.
BSTFLEX produkuje wysokotemperaturowe koce spawalnicze do przemysłowego spawania, cięcia, szlifowania, konserwacji i prac gorących.
Dostępne konstrukcje obejmują włókno szklane, krzemionkę, włókno szklane powlekane silikonem, krzemionkę powlekaną silikonem, włókno szklane aluminizowane oraz filc węglowy, z możliwością dostosowania rozmiarów, gramatury tkanin, wzmocnionych krawędzi, wysokotemperaturowych przeszyć oraz konfiguracji przelotek dla projektów OEM i przemysłowych.
Prześlij nam swoją temperaturę roboczą, temperaturę maksymalną, rodzaj ekspozycji na ciepło, położenie koca, wymagane wymiary i ilość. BSTFLEX może ocenić zastosowanie i zalecić odpowiednią konstrukcję koca spawalniczego.
Zobacz pełną ofertę BSTFLEX Welding Blanket and Welding Fire Blanket range lub skontaktuj się z nami w celu uzyskania indywidualnej wyceny.
