Niestandardowa mata izolacyjna będzie pasować tylko tak dobrze, jak informacje użyte do stworzenia jej wykroju. Długość całkowita i średnica są użytecznym punktem wyjścia, ale nie uwzględniają trzpieni zaworów, kołnierzy, wsporników, przepustów kablowych, punktów spustowych ani przestrzeni dostępnej na otwarcie osłony.
Niniejszy przewodnik wyjaśnia, jak zebrać praktyczne wymiary dla zdejmowanej maty izolacyjnej, jakie zdjęcia wykonać oraz jakie szczegóły operacyjne powinny towarzyszyć wymiarom. Dotyczy to zaworów, rur, kołnierzy, filtrów, bębnów i innych urządzeń przemysłowych.
Aby uzyskać gotowe osłony na zamówienie i informacje o produkcji projektowej, odwiedź stronę producenta niestandardowych zdejmowanych mat izolacyjnych stronę. Istniejące typy mat można również przejrzeć w kategorii zdejmowane maty izolacyjne.
Urządzenia przemysłowe rzadko mają kształt idealnego cylindra lub prostopadłościennego pudełka. Zawór może mieć pokrywę, pokrętło, siłownik, kołnierze i przyłącze spustowe. Obudowa filtra może zawierać zdejmowaną pokrywę, manometr, nogi wsporcze i kilka króćców. Bęben może mieć uchwyty, górny otwór, wylot i system grzewczy.
Jeśli podana zostanie tylko główna średnica i długość, mata może zakryć gorącą powierzchnię, ale utrudnić obsługę lub konserwację. Użyteczny wykrój musi odpowiadać na cztery pytania:
Proces pomiarowy powinien zatem rozpocząć się od wyznaczenia granicy izolacji, a nie od użycia taśmy mierniczej.

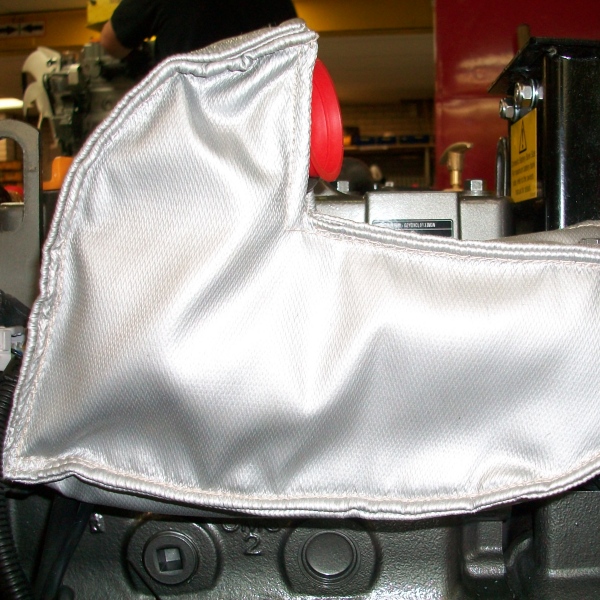

Zdecyduj, gdzie osłona się zaczyna, a gdzie kończy. Zaznacz te punkty na rysunku lub bezpośrednio na zdjęciu. Granica powinna być wyraźna wokół każdego połączenia z przylegającym orurowaniem, stałą izolacją lub inną zdejmowaną sekcją.
W przypadku zaworu mata może zakrywać tylko korpus zaworu lub może obejmować zarówno kołnierze, jak i część przylegającej rury. W przypadku filtra może zakrywać korpus, pozostawiając odsłonięty zacisk pokrywy i spust. W przypadku bębna może być podzielona na płaszcz korpusu i oddzielną osłonę pokrywy.

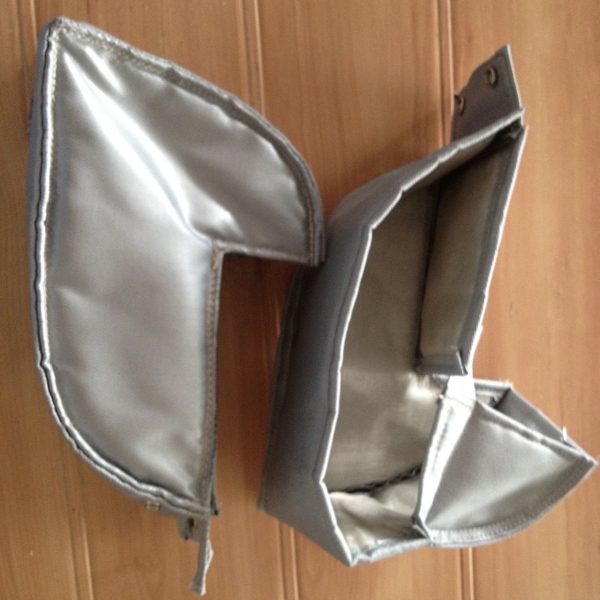

Gdy wymaganych jest kilka elementów, przypisz prostą nazwę lub numer części do każdej sekcji. Ułatwia to dopasowanie wymiarów, rysunków i zdjęć podczas produkcji.
Używaj konsekwentnie milimetrów lub cali. Podaj jednostkę na każdym arkuszu. Nie mieszaj jednostek w tej samej tabeli wymiarów.
| Pomiar | Co zarejestrować | Dlaczego to ważne |
|---|---|---|
| Długość całkowita | Odległość między dwiema planowanymi krawędziami maty | Określa zasięg wzdłuż urządzenia lub rury |
| Szerokość całkowita | Maksymalny wymiar poprzeczny wewnątrz granicy izolacji | Uwzględnia obudowy, kołnierze i występy szersze niż główny korpus |
| Wysokość całkowita | Wymiar od najniższego do najwyższego punktu, w tym stałe występy | Pomaga ustalić gotową kopertę i układ paneli |
| Średnica zewnętrzna | Średnica nieosłoniętego elementu w każdej istotnej sekcji | Używana dla korpusów cylindrycznych, rur, kołnierzy i zbiorników |
| Obwód | Zmierzony wokół rzeczywistej powierzchni, na której będzie spoczywać mata | Przydatny, gdy element nie jest idealnie okrągły lub dostęp jest ograniczony |
| Rozmiar przyłącza | Średnica zewnętrzna rury, średnica kołnierza i położenie przyłącza | Określa otwory i przejście do sąsiedniej izolacji |
| Prześwit | Wolna przestrzeń między urządzeniem a pobliskimi konstrukcjami | Określa, czy osłonę można owinąć, zasznurować i zdjąć |
Należy zmierzyć gołe urządzenie, chyba że nowa mata izolacyjna będzie instalowana na istniejącej warstwie. Jeśli inna warstwa pozostanie na miejscu, należy podać jej wykończoną średnicę zewnętrzną i grubość.
Występ to każda część, która przechodzi przez główny kształt maty lub wykracza poza niego. Typowe przykłady to trzpienie zaworów, uchwyty, siłowniki, wskaźniki, czujniki, kable, wsporniki, ucha transportowe, odpływy, odpowietrzniki i małe rury odgałęźne.
Dla każdego występu należy zanotować:
Nie opisuj występu po prostu jako znajdującego się po lewej lub prawej stronie. Kierunek patrzenia może zmieniać się między zdjęciami. Użyj oznaczonego punktu odniesienia, takiego jak strona wlotowa, strona wylotowa, górna linia środkowa lub czoło kołnierza.
Geometria zaworu zmienia się w zależności od typu zaworu, klasy ciśnienia, przyłącza końcowego i układu siłownika. Sama nominalna średnica rury lub zaworu nie określa kształtu zewnętrznego.
Dla niestandardowego płaszcza zaworu należy zebrać następujące wymiary:

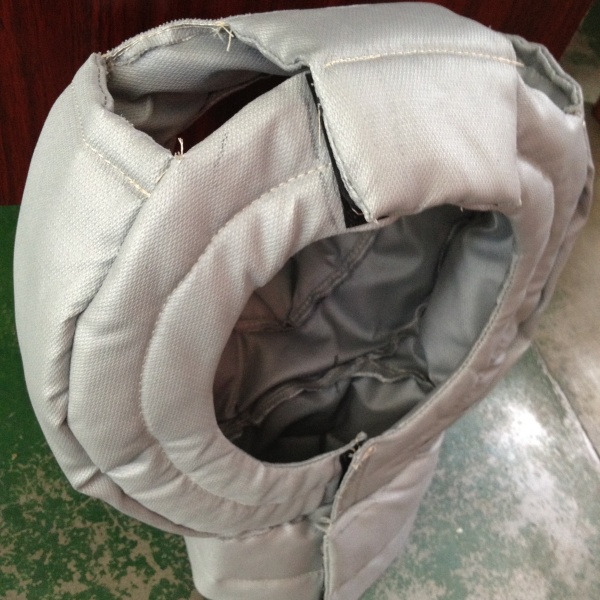

Wyraźnie określ, czy koło ręczne lub siłownik muszą pozostać poza izolacją. Większość osłon zaworów wymaga wyprofilowanego otworu wokół trzpienia lub pokrywy, ale prawidłowy układ zależy od rzeczywistego urządzenia.
Przykłady gotowych konstrukcji można znaleźć w zdejmowane płaszcze izolacyjne zaworów.
Zanotuj średnicę zewnętrzną rury i wymaganą długość izolacji. Zwróć uwagę na wszelkie spoiny, zaciski, wsporniki, tabliczki identyfikacyjne lub przyrządy w obszarze maty. Jeśli rura ma już stałą izolację obok sekcji zdejmowanej, zmierz średnicę zewnętrzną tej izolacji, aby nowa osłona mogła się z nią prawidłowo połączyć.
Zanotuj średnicę zewnętrzną rury, kąt kolanka, promień linii środkowej (jeśli jest znany) oraz prostą długość dostępną na każdym końcu. Przydatne jest zdjęcie wykonane prostopadle do kolanka. Jeśli kolanko znajduje się blisko ściany lub innej rury, uwzględnij minimalny prześwit.
Zanotuj średnicę zewnętrzną kołnierza, grubość kołnierza, wystawanie śrub oraz całkowitą długość między czołami pary kołnierzy. Pokaż, czy mata powinna zakrywać tylko kołnierze, czy również zachodzić na sąsiednią izolację rury.

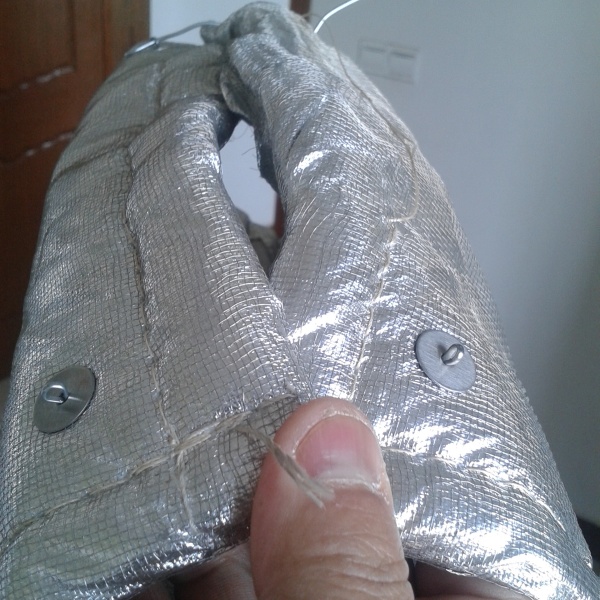

Jeśli kołnierz wymaga częstej kontroli, należy określić preferowany kierunek otwierania. Zamknięcie powinno być dostępne po instalacji i nie powinno być umieszczone przy ścianie, podłodze ani sąsiednim przewodzie.
Filtry i sita wymagają regularnego otwierania w celu czyszczenia lub wymiany elementu. Wzór maty powinien być dostosowany do metody serwisowania, zamiast traktować urządzenie jako jeden zamknięty zbiornik.
Zanotuj średnicę korpusu, długość korpusu, średnicę pokrywy lub wieka, głębokość pokrywy, układ zacisków, położenie wlotu i wylotu, lokalizację odpływu, położenie manometru oraz szczegóły wsporników. Określ, które części są demontowane podczas normalnej konserwacji.
W przypadku filtra koszowego lub obudowy filtra bardziej praktyczne może być zastosowanie sekcji korpusu i oddzielnej sekcji pokrywy. Filtr typu Y może wymagać wyprofilowanego elementu wokół odgałęzienia pod kątem i korka spustowego. Zdjęcia powinny przedstawiać urządzenie zarówno w stanie zmontowanym, jak i, jeśli to możliwe, w jego normalnej pozycji serwisowej.
Zobacz stronę niestandardowa zdejmowana osłona izolacyjna filtra dla tego typu produktu.
W przypadku cylindrycznego bębna lub zbiornika zanotuj średnicę lub obwód korpusu, wysokość prostych ścianek oraz kształt góry i dołu. Zmierz wszystkie króćce, uchwyty, nogi, zaciski, punkty podnoszenia, wyloty i elementy sterujące.
Określ, czy pokrywa się otwiera, zdejmuje, czy pozostaje zamocowana na stałe. Jeśli zbiornik jest napełniany, czyszczony lub kontrolowany od góry, oddzielna osłona pokrywy może być bardziej praktyczna niż jedna pełna obudowa. W przypadku urządzeń montowanych na podłodze zmierz szczelinę pod zbiornikiem i wskaż, czy izolacja powinna kończyć się nad podstawą.
Strona niestandardowa zdejmowana osłona izolacyjna bębna pokazuje ścieżkę zakupu dla zastosowań bębnowych.
Zdjęcia pomagają wyjaśnić geometrię, którą trudno opisać w tabeli. Powinny one wspierać pomiary, a nie je zastępować.
Wykonaj co najmniej następujące ujęcia:
Umieść linijkę, taśmę mierniczą lub wyraźnie zidentyfikowany obiekt referencyjny na wybranych zdjęciach. Trzymaj aparat jak najbardziej prostopadle do fotografowanej powierzchni. Obrazy szerokokątne wykonane bardzo blisko urządzenia mogą zniekształcać proporcje.
Zaznacz litery pomiarowe bezpośrednio na kopiach zdjęć. Te same litery powinny pojawić się w tabeli wymiarów. Na przykład A może oznaczać długość całkowitą, B średnicę główną, a C wysokość trzpienia.
Wymiarowany rysunek urządzenia jest najlepszym punktem wyjścia, jeśli dokładnie przedstawia zainstalowaną jednostkę. Podkreśl dokładną granicę izolacji i zidentyfikuj wszelkie komponenty dodane po wydaniu oryginalnego rysunku.
W przypadku płaskich lub umiarkowanie złożonych kształtów fizyczny szablon może pomóc w określeniu zarysu. Użyj stabilnego materiału arkuszowego, zaznacz stronę urządzenia i stronę zewnętrzną oraz zidentyfikuj wszystkie wycięcia. Przykładowa osłona również może zostać oceniona, ale należy odnotować uszkodzenia, skurcze lub modyfikacje terenowe, aby nie zostały skopiowane nieumyślnie.
Pliki trójwymiarowe mogą wspierać złożone projekty, ale nie zastępują informacji o dostępie konserwacyjnym, pozycji zamknięcia i wymaganej granicy izolacji.
Podaj rzeczywiste wymiary urządzenia, chyba że zapytanie ofertowe wyraźnie wymaga wymiarów gotowej maty. Producent maty zazwyczaj uwzględni grubość izolacji, konstrukcję szwów, zakładki i układ zamknięcia podczas opracowywania wzoru.
Jeśli personel terenowy doda własne naddatki bez ich wskazania, ten sam naddatek może zostać dodany dwukrotnie. Może to spowodować powstanie zbyt dużej osłony, źle umieszczonych otworów lub luźnych zamknięć.
Każda tolerancja już zawarta w wymiarze powinna być wyraźnie zapisana. Na przykład określ, czy obwód dotyczy rzeczywistej powierzchni metalu, zewnętrznej strony istniejącej izolacji czy wymaganego obwodu gotowej osłony.
Wymiary określają kształt, ale nie definiują konstrukcji. Dołącz następujące informacje serwisowe do arkusza pomiarowego:
Te szczegóły pomagają określić tkaninę zewnętrzną, warstwę wewnętrzną (hot-face), rdzeń izolacyjny, nici szwalne oraz metodę mocowania. Nabywcy zaopatrujący się w te komponenty oddzielnie mogą zapoznać się z dostępnym przewodnikiem po materiałach na zdejmowalne osłony izolacyjne.
Szablon może pasować do urządzenia, ale nadal może być trudny w montażu, jeśli kierunek otwierania jest niewłaściwy. Określ, gdzie instalator może stanąć, sięgnąć i naciągnąć osłonę na miejsce. Pokaż każdą stronę, która jest zablokowana przez ścianę, podłogę, osłonę lub sąsiedni element.
W przypadku większych urządzeń określ, czy osłonę będzie montować jedna osoba, czy kilka. Osłony wieloczęściowe powinny mieć jasną kolejność montażu i pasujące oznaczenia identyfikacyjne. Tam, gdzie wymagany jest montaż nad głową, waga, dostęp do podnoszenia i tymczasowe wsparcie mogą wpłynąć na projekt.

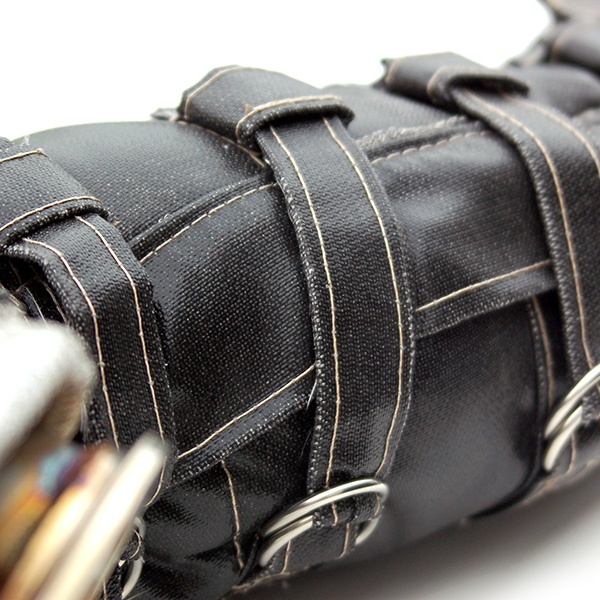

System zamykania powinien pozostać dostępny po umieszczeniu osłony na miejscu. Należy go również trzymać z dala od ruchomych części i nie powinien on uniemożliwiać obsługi zaworów, uchwytów ani punktów kontrolnych.
Rozmiar nominalny jest oznaczeniem systemowym i może nie odpowiadać zmierzonej średnicy zewnętrznej. Zapisz rzeczywistą średnicę zewnętrzną lub wyraźnie określ odpowiednią normę rury i jej rozmiar.
Kołnierze, pokrywy, zaciski i wsporniki często tworzą maksymalne wymiary. Zmierz pełny obrys, a następnie zapisz główny korpus oddzielnie.

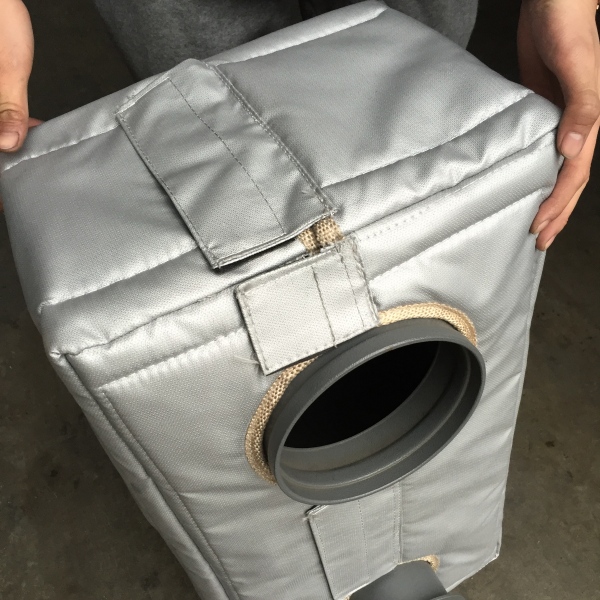

Rozmiar wycięcia bez jego lokalizacji jest niekompletny. Mierz od stałej krawędzi, czoła kołnierza lub linii środkowej, aby otwór mógł zostać prawidłowo umiejscowiony.
Osłona potrzebuje miejsca, aby się owinąć, nałożyć na siebie i zamknąć. Zapisz odległość do pobliskich ścian, rur, platform i osłon.
Zdjęcia z różnych jednostek można łatwo pomylić. Dodaj oznaczenie urządzenia, numer części lub odniesienie do arkusza pomiarowego do każdego zestawu zdjęć.
Określ dokładnie, co zostało zmierzone. Nie dodawaj w pamięci miejsca na izolację, szwy lub zakładki.
Przed wysłaniem zapytania sprawdź, czy pakiet zawiera:
Jeśli niektóre informacje nie są dostępne, oznacz je jako nieznane, zamiast szacować. BSTFLEX może przejrzeć dostępne dane i określić, które brakujące wymiary są niezbędne przed zatwierdzeniem szablonu.
Zdjęcia mogą posłużyć do wstępnej oceny, ale przed rozpoczęciem produkcji zazwyczaj wymagane są dokładne wymiary. Na wybranych zdjęciach należy umieścić miarkę lub skalę oraz oznaczyć urządzenie z każdej istotnej strony.
Pomiary w terenie powinny być wykonywane zgodnie z procedurami bezpieczeństwa obowiązującymi w danym zakładzie. Należy odnotować warunki, w jakich pobrano wymiary, oraz wskazać wszelkie istotne ruchy termiczne lub rozszerzalność, które należy uwzględnić.
Oba pomiary mogą być przydatne. Średnica sprawdza się w przypadku regularnych, okrągłych elementów. Obwód może być bardziej praktyczny w przypadku zainstalowanego sprzętu lub kształtów, które nie są idealnie okrągłe. Należy dokładnie określić, w którym miejscu wykonano pomiar.
Należy podać rzeczywiste wymiary urządzenia i oddzielnie wyszczególnić wymaganą grubość izolacji. Jeśli osłona ma przykryć istniejącą izolację, należy podać gotowe wymiary zewnętrzne tej warstwy.
Może to być możliwe, jeśli wymiary zewnętrzne i punkty kolizyjne są rzeczywiście takie same. Należy porównać rzeczywiste pomiary, zamiast polegać wyłącznie na typie zaworu lub rozmiarze nominalnym.
Należy przygotować prosty odręczny szkic z opisanymi wymiarami i dołączyć do niego zdjęcia wykonane z wielu ujęć. Czytelny szkic polowy jest często bardziej użyteczny niż stary rysunek, który nie odpowiada zainstalowanemu urządzeniu.
Otwarcie powinno być dostępne dla instalatora i nie powinno kolidować z ruchomymi częściami, punktami kontroli wycieków ani zasłoniętymi stronami. Na zdjęciach i rysunku należy pokazać dostępną przestrzeń roboczą.
Nie w każdym projekcie. Rysunki, pomiary i zdjęcia są często wystarczające. Próbka lub szablon mogą być przydatne w przypadku złożonego, nieregularnego lub wcześniej modyfikowanego sprzętu.
BSTFLEX produkuje niestandardowe zdejmowane osłony izolacyjne do zaworów, rur, kołnierzy, filtrów, bębnów, elementów układów wydechowych i urządzeń przemysłowych. Prześlij arkusz pomiarowy, zdjęcia, temperaturę roboczą, informacje o środowisku oraz wymaganą ilość na adres sales@pkfiresleeve.com.
Aby uzyskać przegląd procesu tworzenia wykrojów, cięcia, montażu warstw, szycia i kontroli końcowej, przeczytaj jak wyprodukować zdejmowaną osłonę izolacyjną.
