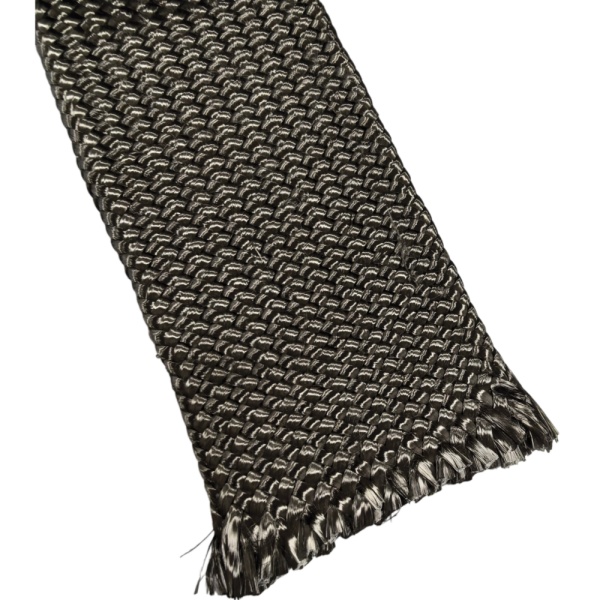

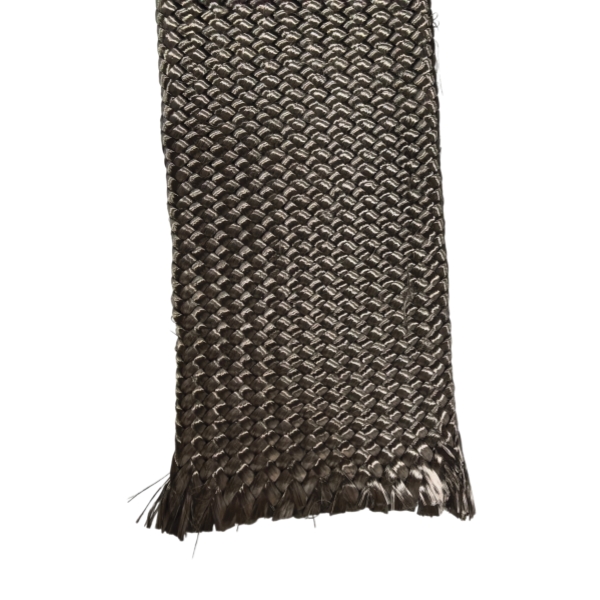

Rękawy plecione z włókna węglowego 3K, 6K i 12K: Rozmiar holowany i wybór produktu

Kupujący pyta o tuleję z włókna węglowego 3K. Następne pytanie powinno brzmieć: jaka jest wymagana średnica instalacji? Oznaczenie K opisuje nominalną liczbę włókien w kablu węglowym; nie określa średnicy gotowej tulei, jej grubości ani wytrzymałości utwardzonej rurki. Zależy to od całej konstrukcji oplotu i laminatu z niego wykonanego.

Przeczytaj model, a nie tylko liczbę K

TenRękawy plecione z włókna węglowego BSTFLEXKatalog zawiera wiele modeli 3K, 6K i 12K oraz jeden model 24K. Każdy wpis zawiera również liczbę wrzecion, nominalny zakres średnic i nominalną masę liniową w gramach na metr. Na przykład, opublikowany wpis 3K20 ma zakres 20–40 mm i masę liniową 20 g/m², natomiast opublikowany wpis 6K39 ma zakres 30–50 mm i masę liniową 39 g/m². Są to różne konstrukcje i zakresy dopasowania; liczb tych nie można używać jako porównania wytrzymałości w izolacji.

Masa liniowa odnosi się do suchej masy oplotu na jednostkę długości w stanie katalogowym. Nie jest to masa powierzchniowa, grubość ścianki ani ułamek objętościowy włókien utwardzonego laminatu. Po otwarciu lub naciągnięciu osłony na element, jej dopasowana długość i pokrycie mogą ulec zmianie. Jeśli rysunek wskazuje masę powierzchniową lub grubość gotowej ścianki, należy zapytać, jak należy zmierzyć ten wymóg w odniesieniu do zamierzonej geometrii.

Co się zmienia, gdy hol staje się większy?

Większy splot zawiera więcej włókien węglowych w wiązce, ale rozmiar splotu to tylko jedna zmienna. Liczba nośników przędzy, kąt splotu, naprężenie i średnica instalacji również wpływają na wygląd i pokrycie splotu. Drobniejsza powierzchnia może być przydatna w jednym projekcie; cięższa konstrukcja może być wymagana w innym. Żadna z tych opcji nie zastępuje testowania gotowego kompozytu.

Porównaj kandydatury na podstawie średnicy zainstalowanej części. Sprawdź, jak równomiernie przędze pokrywają proste odcinki i przejścia, czy oplot musi być nadmiernie rozciągnięty, aby przejść przez ramię, oraz czy wybrana żywica zwilża konstrukcję w trakcie procesu. Rękaw, który pasuje mechanicznie, ale pozostawia niepożądane szczeliny na stożku, może wymagać innego modelu.

Praktyczna kolejność wyboru

1. Zapisz minimalną i maksymalną średnicę zewnętrzną, jaką będzie zajmować tuleja.
2. Wybierz modele, których opublikowany zakres średnic obejmuje część, w tym ścieżkę instalacji.
3. Porównaj rozmiar holu, liczbę wrzecion i nominalną masę liniową w wybranych modelach.
4. Dopasuj próbki do rzeczywistego trzpienia i udokumentuj pokrycie, kąt włókna i długość cięcia.
5. Przed zatwierdzeniem produkcji należy potwierdzić zgodność żywicy, metodę przetwarzania i wymagania dotyczące testów laminatu.

Jeśli klient określa „12K” wyłącznie dlatego, że brzmi ciężej, ta sekwencja często ujawnia brakujące informacje. Oplot 12K musi nadal pasować do narzędzia i zapewniać wymaganą architekturę włókien. Z drugiej strony, osłona 3K nie jest automatycznie zbyt lekka do każdego zadania. Prawidłowe porównanie należy do zdefiniowanej części, a nie do etykiety.

Prześlij wystarczającą ilość informacji, aby uzyskać przydatną wycenę

Proszę uwzględnić rysunek lub wymiary trzpienia, żądaną długość zbrojenia, żywicę i proces, żądany rozmiar wiązki (jeśli znany), ilość oraz wszelkie kontrolowane tolerancje. Proszę poprosić BSTFLEX o potwierdzenie aktualnych wartości katalogowych i dostępnych modeli przed wykorzystaniem specyfikacji w zamówieniu zakupu.tabela produktówjest punktem odniesienia dla opublikowanych opcji 3K, 6K, 12K i 24K.
