Osłona izolacyjna odwadniacza

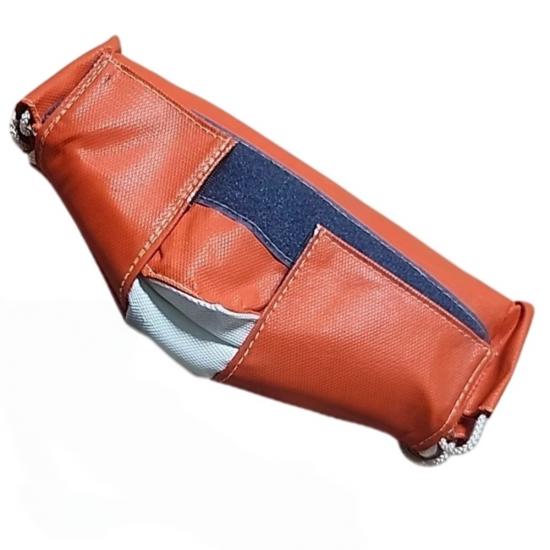

Izolacja odwadniacza to zdejmowana osłona termiczna, która otacza przemysłowy odwadniacz i jego atestowaną granicę izolacji. Pomaga ona zamknąć szczelinę izolacyjną między przewodem pary a przewodem kondensatu, umożliwiając jednocześnie personelowi konserwacyjnemu dostęp do odwadniacza w celu przeprowadzenia testów, czyszczenia lub wymiany.

Firma BSTFLEX produkuje każdą osłonę zgodnie z zainstalowaną syfonem, a nie wyłącznie na podstawie nominalnego rozmiaru rury. Typ syfonu, wymiary korpusu, układ przyłączy, orientacja, wbudowany filtr, punkt zrzutu i dostęp do prób wpływają na ostateczny wzór.

Dlaczego odwadniacze pary potrzebują zdejmowanej osłony

Odwadniacze pary wymagają regularnego monitorowania, ponieważ brud, zużycie, zatkanie i awarie wewnętrzne mogą wpływać na sposób, w jaki kondensat i powietrze opuszczają system parowy. Stała izolacja może wymagać odcięcia za każdym razem, gdy odwadniacz jest testowany lub otwierany. Po usunięciu nie zawsze udaje się go prawidłowo przywrócić.

Wielokrotnego użytku osłonę można otworzyć bez niszczenia zespołu izolacyjnego. Po sprawdzeniu i ponownym uruchomieniu odwadniacza, zazwyczaj można ponownie zamontować tę samą dopasowaną pokrywę. Otwory i zdejmowane klapy można umieścić wokół punktów, do których technicy muszą dotrzeć.

• Zapewnia zdejmowaną osłonę termiczną wokół zatwierdzonego korpusu pułapki
• Pomaga ograniczyć liczbę odsłoniętych gorących powierzchni w obszarach serwisowych
• Umożliwia dostęp w celu przeprowadzania testów i konserwacji zapobiegawczej
• Możliwość zamontowania integralnych filtrów, korków i przyłączy spustowych
• Obsługuje wielokrotne usuwanie i ponowną instalację
• Można go oznaczyć numerem pułapki lub lokalizacją systemu parowego

Potwierdź, że odwadniacz pary może być izolowany

Nie każdy odwadniacz parowy powinien być całkowicie zamknięty. Niektóre odwadniacze termostatyczne lub reagujące na temperaturę wykorzystują utratę ciepła z korpusu w ramach swojego cyklu pracy. Zakrycie niewłaściwego obszaru może zmienić czas reakcji lub zakłócić normalną pracę.

Przed zamówieniem osłony należy potwierdzić dopuszczalną granicę izolacji z producentem odwadniacza, inżynierem instalacji lub specyfikacją systemu. W miarę możliwości należy podać markę, model i zasadę działania odwadniacza. Firma BSTFLEX produkuje osłonę zgodnie z zatwierdzoną granicą, ale nie określa, czy odwadniacz o nieznanej konstrukcji może być izolowany.

Typy odwadniaczy parowych

Po potwierdzeniu wymagań izolacyjnych możliwe jest rozważenie zastosowania niestandardowych osłon dla różnych konstrukcji pułapek:

• Termodynamiczne odwadniacze parowe tarczowe
• Odwadniacze pływakowe i termostatyczne
• Odwadniacze parowe z odwróconym wiadrem
• Zawory termostatyczne o zrównoważonym ciśnieniu
• Odwadniacze bimetaliczne
• Urządzenia do kondensatu zasilane ciśnieniem
• Odwadniacze parowe z integralnymi sitkami
• Stacje odwadniające zmontowane ze złączkami, kołnierzami i zaworami testowymi

Wzór pokrywy musi być zgodny z rzeczywistym położeniem instalacji. Syfon poziomy, syfon pionowy i zespół złącza uniwersalnego mogą wymagać różnych zamknięć i punktów dostępu, nawet jeśli rozmiar połączenia jest taki sam.

Co może zawierać kurtka

W zależności od zatwierdzonego projektu, osłona może zakrywać tylko korpus odwadniacza lub rozciągać się na wybrane przyłącza. Oddzielne osłony są często preferowane dla sąsiednich zaworów odcinających, kołnierzy i filtrów, ponieważ każdy element można wówczas serwisować niezależnie.

• Korpus odwadniacza
• Zatwierdzone obszary połączeń wlotowych i wylotowych
• Zintegrowany korpus filtra
• Zdejmowana klapka dostępowa do korka sitkowego
• Otwór o kształcie zbliżonym do otworu spustowego
• Testowanie portu lub dostępu do czujnika
• Okienko identyfikacyjne lub stała etykieta sprzętu
• Nakładanie się na przylegającą izolację rury

Materiały budowlane

Limit temperatury dla jednego materiału nie jest równoznaczny z parametrami technicznymi gotowej kurtki. Kompletny zestaw obejmuje rdzeń izolacyjny, podszewkę, nić, elementy złączne i szczegóły montażu. Dobór materiału musi być oparty na temperaturze roboczej i warunkach ekspozycji zewnętrznej.

Wymagane informacje pomiarowe

Preferowanym punktem wyjścia jest rysunek modelu pułapki. Jeśli rysunek jest niedostępny, należy dostarczyć wyraźne zdjęcia i następujące wymiary:

1. Producent i model pułapki, jeśli znany
2. Zasada działania lub typ pułapki
3. Średnice zewnętrzne rur wlotowych i wylotowych
4. Typ połączenia gwintowany, do spawania gniazdowego, kołnierzowy lub uniwersalny
5. Całkowita długość, szerokość i wysokość ciała
6. Wymiary od linii środkowej do nadwozia
7. Orientacja instalacji i kierunek przepływu kondensatu
8. Położenie i rozmiar nasadek sitkowych, korków i zaworów upustowych
9. Punkty testowe, lokalizacje czujników i obszary, które muszą pozostać widoczne
10. Średnica zewnętrzna sąsiedniej izolacji rury
11. Odstęp od podłóg, ścian, podpór i pobliskich zaworów
12. Informacje dotyczące temperatury roboczej, ciśnienia i środowiska

Zdjęcia powinny przedstawiać pułapkę z obu stron, w miarę możliwości z góry i z dołu. Zaznacz zatwierdzoną granicę izolacji i wymagany kierunek otwierania bezpośrednio na zdjęciach.

Dostęp do testów i konserwacji

Odwadniacze parowe można sprawdzać metodą temperaturową, ultradźwiękową lub innymi metodami zatwierdzonymi przez zakład. Płaszcz można całkowicie zdjąć do testu lub, jeśli miejsce testu jest znane, wyposażyć w klapę dostępową. Sposób dostępu należy uzgodnić przed rozpoczęciem produkcji, aby klapa nie odsłaniała zbędnego obszaru podczas normalnej eksploatacji.

Korki sitkowe, zawory spustowe i kanały spustowe muszą pozostać sprawne. Pokrywa nie powinna kierować wycieków ani odprowadzanego kondensatu do rdzenia izolacyjnego. W przypadku, gdy stacja odwadniająca składa się z kilku elementów, numerowane, pojedyncze pokrywy zazwyczaj zapewniają lepszy dostęp niż jeden, powiększony koc.

Układ płaszcza dla stacji odwadniającej parę

Kompletna stacja odwadniająca może zawierać zawór odcinający po stronie wlotowej, filtr siatkowy, odwadniacz, zawór zwrotny, zawór odcinający po stronie wylotowej oraz rurociągi przyłączeniowe. Elementy te nie muszą być osłonięte jedną pokrywą. Modułowa konstrukcja pozwala na otwarcie i wymianę każdego elementu bez konieczności zdejmowania izolacji z całej stacji.

Firma BSTFLEX może produkować oddzielnie oznakowane osłony dla syfonu, zaworów przyległych, kołnierzy i odcinków rur. Zakładki na końcach umożliwiają indywidualne dopasowanie pokryw bez konieczności ich trwałego łączenia.

Instalacja

1. Sprawdź, czy osłona pasuje do numeru syfonu, modelu i miejsca instalacji.
2. Postępuj zgodnie z procedurą zakładową dotyczącą pracy w pobliżu urządzeń zasilanych parą wodną lub izolowaną.
3. Przed zamontowaniem izolacji sprawdź szczelność syfonu i połączeń.
4. Umieść kurtkę tak, aby nie blokowała punktów przedmuchu, testowania lub kontroli.
5. Wyrównaj otwory wlotowe i wylotowe z izolacją sąsiadującej rury.
6. Stopniowo dokręcaj zapięcia i równomiernie rozprowadzaj napięcie.
7. Sprawdź, czy znaczniki, kierunek przepływu i wymagane elementy sterujące pozostają widoczne.
8. Sprawdź, czy osłona nie utrudnia działania syfonu ani odprowadzania wody.

Inspekcja i ponowne użycie

Zdejmij osłonę zgodnie z procedurą konserwacji instalacji i umieść ją na czystej, suchej powierzchni. Przed ponownym montażem sprawdź powłokę zewnętrzną, podszewkę, szwy, zapięcia i rdzeń izolacyjny. Mokrą lub zanieczyszczoną chemicznie izolację należy sprawdzić, a nie ponownie zamykać.

Nie używaj osłony do maskowania aktywnych wycieków. Każde nieszczelne połączenie, uszkodzony syfon lub uszkodzony element muszą zostać naprawione i zabezpieczone przed ponownym użyciem osłony izolacyjnej.

Kurtki parowe zewnętrzne

Zewnętrzne stacje odwadniające wymagają starannej kontroli przedostawania się wody. Tkaniny odporne na warunki atmosferyczne można łączyć z zabezpieczonymi szwami, odpowiednimi zakładkami i montażem zapewniającym odprowadzanie wody. Zamknięcie powinno być łatwo dostępne i nie powinno być skierowane w stronę, gdzie może gromadzić się woda deszczowa lub kondensat.

Izolacja ogranicza przenikanie ciepła, ale nie gwarantuje ochrony przed zamarzaniem podczas przestoju lub utraty dopływu pary. Projekty w niskich temperaturach mogą wymagać instalacji ogrzewania, drenażu lub innych środków technicznych, oprócz zdejmowanej osłony.

Dostawy OEM i części zamiennych

BSTFLEX wspiera prototypy, projekty wymiany instalacji oraz powtarzalną produkcję OEM. Osłony mogą być produkowane na podstawie rysunków technicznych, wymiarów polowych, zdjęć, szablonów lub zatwierdzonych próbek. Trwałe etykiety mogą zawierać numer pułapki, numer linii, sekcję osłony oraz kierunek montażu.

W przypadku prac zastępczych należy zidentyfikować wszelkie problemy z poprzednią osłoną, takie jak zablokowany dostęp do testowania, zakłócenia w działaniu zaworu upustowego, trudne zamknięcia lub nieprawidłowa orientacja. Informacje te pozwalają nowemu wzorcowi na skorygowanie problemu zamiast jego kopiowania.

Powiązane produkty izolacyjne z możliwością demontażu

• Odpinane koce i kurtki izolacyjne
• Zdejmowana izolacja rury
• Zdejmowana osłona izolacyjna kolan i złączek rurowych
• Zdejmowana osłona izolacyjna kołnierza
• Zdejmowane osłony izolacyjne zaworów
• Niestandardowa, zdejmowana osłona izolacyjna filtra
• Produkcja niestandardowych, zdejmowanych koców izolacyjnych

Często zadawane pytania

Czy każdy odwadniacz można przykryć izolacją?

Nie. Niektóre konstrukcje syfonów mogą być uzależnione od strat ciepła lub mogą mieć obszary, które muszą pozostać odsłonięte. Przed złożeniem zamówienia należy potwierdzić dopuszczalną granicę izolacji z producentem syfonu, inżynierem instalacji lub specyfikacją systemu.

Czy kurtka może zawierać integralny filtr?

Tak, jeśli wzór zapewnia odpowiedni dostęp do pokrywy filtra, sita i punktu zrzutu. Oddzielna klapa lub rozdzielona osłona może ułatwić konserwację.

Czy jedna kurtka pasuje do kilku modeli trapów?

Tylko wtedy, gdy wymiary zewnętrzne, pozycje połączeń, orientacja robocza i wymagane punkty dostępu są wystarczająco podobne. Każdy model należy sprawdzić przed przypisaniem go do tego samego wzorca.

Czy w płaszczu odwadniacza należy umieścić zawory odcinające?

Oddzielne osłony zaworów są zazwyczaj bardziej praktyczne. Umożliwiają one serwisowanie zaworu lub odwadniacza bez konieczności zdejmowania całej izolacji stacji.

Czy można sprawdzić pułapkę bez zdejmowania całej osłony?

Klapę dostępową można dodać, gdy znany jest zatwierdzony punkt testowy. Niektóre metody inspekcji mogą nadal wymagać całkowitego demontażu, w zależności od procedury w zakładzie i konstrukcji pułapki.

Czy kurtkę można używać na zewnątrz?

Tak. Materiał zewnętrzny, szwy, zakładki, zapięcia i kierunek montażu muszą być dobrane odpowiednio do warunków atmosferycznych. Izolację zewnętrzną należy również okresowo sprawdzać pod kątem przenikania wody.

Zamów niestandardową kurtkę izolacyjną do odwadniacza parowego

Prosimy o przesłanie do BSTFLEX modelu odwadniacza, rozmiaru przyłącza, orientacji instalacji, temperatury roboczej, ilości, zdjęć i dostępnych rysunków. Przed potwierdzeniem specyfikacji produkcyjnej dokonamy przeglądu zatwierdzonej granicy izolacji, materiałów, układu zamknięcia i dostępu serwisowego.
