Zdejmowane osłony izolacyjne kolan i kształtek rurowych BSTFLEX są projektowane na zamówienie dla łuków przemysłowych, trójników, redukcji i innych nieregularnych elementów rurociągów. Ukształtowane, wielokrotnego użytku sekcje dopasowują się do geometrii kształtki, łączą się z izolacją sąsiedniego rurociągu i można je zdemontować w celu kontroli lub konserwacji bez niszczenia całego systemu izolacji.
zamówienie (moq):
1Przemysłowe kształtki rurowe przerywają prosty cylindryczny kształt rury prostej. Kolanka zmieniają kierunek, trójniki tworzą odgałęzienia, a redukcje łączą rury o różnych średnicach. Zmiany te sprawiają, że konwencjonalną izolację trudniej jest przyciąć, dopasować i usunąć bez pozostawiania szczelin.

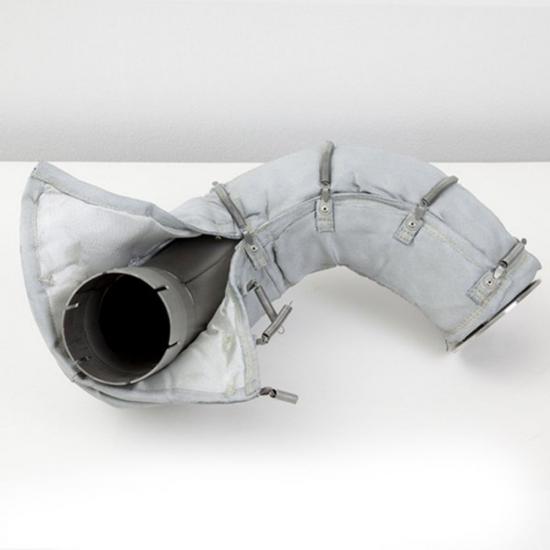

BSTFLEX produkuje zdejmowane osłony izolacyjne dopasowane do rzeczywistej geometrii kolanek, trójników, redukcji i powiązanych kształtek. Każda osłona jest zaprojektowana tak, aby łączyć się z izolacją przylegającej rury, zachowując jednocześnie dostęp do kształtki, spoin i pobliskich komponentów. Konstrukcja wielokrotnego użytku może być zdejmowana podczas inspekcji lub konserwacji i instalowana ponownie po zakończeniu prac.
Kołnierze, zawory, pompy i odcinki rur prostych posiadają własne zdejmowane produkty izolacyjne. Oddzielenie tych komponentów pozwala osłonie kształtki na zachowanie odpowiedniego kształtu i umożliwia zespołom konserwacyjnym otwarcie tylko tej sekcji, która wymaga serwisu.
Płaska prostokątna mata może się marszczyć lub odkształcać podczas owijania wokół zakrzywionego kolanka. W przypadku trójnika trzy otwory rur muszą być prawidłowo ustawione. Redukcja wymaga dwóch różnych średnic końcowych i kontrolowanego przejścia między nimi. Jeśli wzór nie pasuje do kształtki, izolacja może zostać ściśnięta w jednym obszarze i pozostawić otwartą szczelinę w innym.
BSTFLEX wykorzystuje profilowane panele, segmentowe łuki, wzmocnione szwy i dopasowane otwory, aby odwzorować te profile. Klapy zakładkowe mogą łączyć osłonę z przylegającymi płaszczami rur prostych lub izolacją stałą. Celem jest praktyczny, zdejmowany zestaw, a nie luźny arkusz owinięty wokół nieregularnego komponentu.

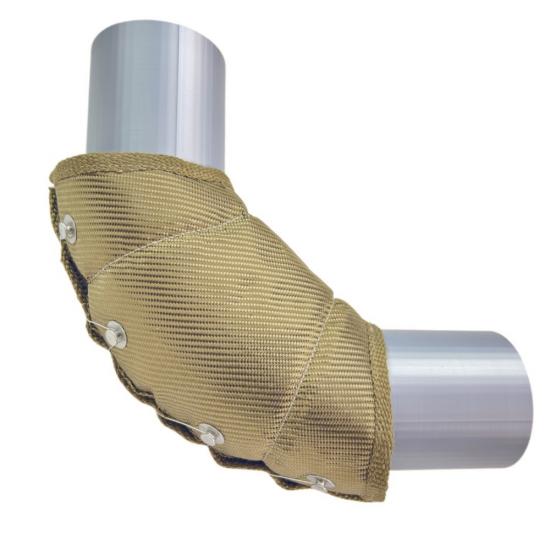

Wzór segmentowy podąża za krzywizną kolanka rurowego. Liczba i kształt paneli zależą od kąta kolanka, promienia osiowego, średnicy rury i grubości izolacji. Zamknięcie może być umieszczone na zewnątrz lub wewnątrz łuku, w zależności od dostępnego prześwitu.
Konstrukcja dwuczęściowa lub wieloczęściowa może być stosowana, gdy kolanko znajduje się blisko ściany, podłogi lub sąsiedniej linii. Oddzielne sekcje zmniejszają przestrzeń wymaganą do instalacji i pozwalają na niezależne usunięcie jednej strony.
Osłona trójnika zawiera otwory na rurę główną i połączenie odgałęźne. Trójniki równoprzelotowe i redukcyjne wymagają różnych wzorów. Należy potwierdzić kąt odgałęzienia, średnice rur oraz dostępną długość prostą ze wszystkich trzech stron.
Płaszcz redukcji przechodzi między dwiema średnicami rur. Redukcje koncentryczne są zazwyczaj symetryczne względem osi, podczas gdy redukcje mimośrodowe wymagają określenia płaskiej strony i orientacji montażu przed wykonaniem wzoru.

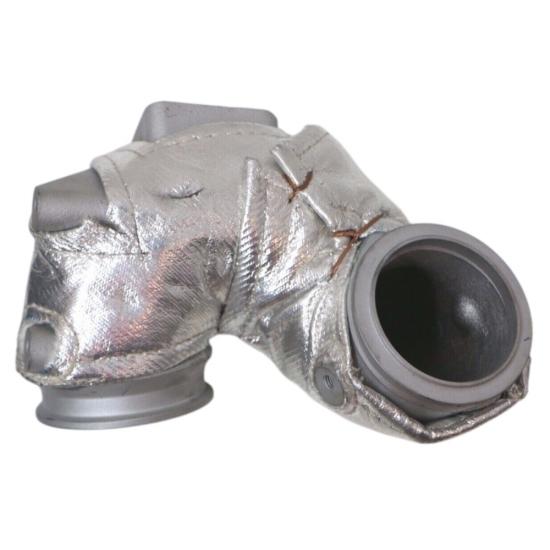

Wykonane przejścia, spawane połączenia odgałęźne i niestandardowe kształtki mogą być osłonięte na podstawie rysunku, szablonu, pomiaru trójwymiarowego lub fizycznego wzorca. Zdjęcia z kilku kątów pomagają potwierdzić prześwit montażowy i pozycję zamknięcia.
| Element osłony | Typowe opcje | Przeznaczenie |
|---|---|---|
| Zewnętrzna warstwa ochronna | Włókno szklane powlekane silikonem,włókno szklane powlekane PTFE, włókno szklane glinowane lub inne powlekane tkaniny żaroodporne | Chroni przed manipulacją, olejem, wilgocią, warunkami atmosferycznymi, ścieraniem i zanieczyszczeniami w miejscu pracy |
| Rdzeń izolacyjny | Mata igłowana z włókna szklanego, mata igłowana krzemionkowa, izolacja z włókien ceramicznych lub izolacja na bazie aerożelu | Zapewnia odporność termiczną wokół kształtki |
| Wkładka gorąca | Tkanina z włókna szklanego, tkanina krzemionkowa, folia ze stali nierdzewnej lub siatka ze stali nierdzewnej | Zawiera izolację i przylega do nagrzanego elementu |
| System mocowania | Pierścienie typu D i paski, haki ze stali nierdzewnej, sprężyny, drut wiązałkowy, klamry lub inne zamknięcia wielokrotnego użytku | Zabezpiecza uformowane panele i umożliwia wielokrotne otwieranie |
| Wzmocnienie | Szpilki pikujące, miejscowe łaty wzmacniające, siatka ze stali nierdzewnej, wzmocnione szwy i ochrona krawędzi | Kontroluje przemieszczanie się izolacji wokół zakrzywionych lub rozgałęzionych kształtów |
Kompletna osłona musi być zaprojektowana z uwzględnieniem temperatury aplikacji. Temperatura podana w karcie charakterystyki materiału nie automatycznie staje się wartością znamionową gotowego produktu. Należy wziąć pod uwagę tkaninę zewnętrzną, wkładkę, rdzeń izolacyjny, nici, elementy złączne, grubość oraz warunki instalacji.
Dla standardowego kolana należy podać następujące informacje:
Jeśli promień osiowy nie jest znany, należy przesłać zdjęcie z profilu z miarką i zapisać odległość między punktami odniesienia osi rury. W przypadku niestandardowych giętych elementów zaleca się rysunek lub fizyczny szablon.
Dla trójnika należy zapisać średnicę rury głównej, średnicę odgałęzienia, kąt odgałęzienia oraz wymiary od środka do końca we wszystkich kierunkach. Należy określić, czy kształtka jest trójnikiem równoprzelotowym czy redukcyjnym. Należy uwzględnić wystarczającą długość prostą, aby osłona mogła zachodzić na sąsiednią izolację.
Dla redukcji należy podać średnice dużej i małej rury, całkowitą długość redukcji oraz orientację montażową. W przypadku redukcji mimośrodowej należy wyraźnie określić, czy płaska strona znajduje się na górze, na dole czy z boku. Zdjęcia powinny przedstawiać redukcję w jej pozycji montażowej.
Osłona kształtki powinna stykać się z sąsiednią izolacją bez zmuszania zespołów konserwacyjnych do usuwania niepotrzebnej długości płaszcza rury. W zależności od średnicy rury, temperatury i preferencji w miejscu pracy można zastosować klapy końcowe, sznurki ściągające, paski lub uformowane zakładki.
Gdy sąsiednia rura wykorzystuje zdejmowane osłony, każdy element może otrzymać własny numer identyfikacyjny. Gdy sąsiednia rura posiada izolację stałą i płaszcz metalowy, osłona kształtki musi być zwymiarowana wokół gotowej średnicy zewnętrznej, a nie tylko samej rury.
Dobrze zaprojektowana osłona musi być możliwa do zdjęcia w przestrzeni dostępnej wokół kształtki. Najszybsze zamknięcie nie jest przydatne, jeśli znajduje się przy ścianie lub innej rurze. Rysunek projektowy lub zdjęcia powinny pokazywać preferowany kierunek otwierania oraz przestrzeń dostępną na zwolnienie pasków, sprężyn lub drutu wiązałkowego.
W przypadku poziomych rurociągów zewnętrznych szwy i zakładki powinny być umieszczone tak, aby zapobiegać przedostawaniu się wody. W przypadku kształtek pionowych konstrukcja może wymagać dodatkowego wsparcia, aby rdzeń izolacyjny i sekcje osłony nie przesuwały się w dół podczas eksploatacji.
Po zdjęciu osłonę należy przechowywać w suchym miejscu i unikać ostrego składania, które może uszkodzić lub przemieścić rdzeń izolacyjny. Przed ponowną instalacją należy sprawdzić warstwę wewnętrzną, szwy, elementy mocujące i uformowane panele. Mokry, zanieczyszczony lub silnie ściśnięty rdzeń powinien zostać oceniony przed ponownym oddaniem osłony do użytku.
Powierzchnię kształtki i obszary spoin należy sprawdzać zgodnie z planem konserwacji obiektu. Zdejmowana izolacja zapewnia dostęp, ale nie zastępuje programu właściciela dotyczącego korozji, wycieków lub integralności mechanicznej.
BSTFLEX może produkować prototypy, ilości projektowe oraz powtarzalne osłony kształtek rurowych OEM. Informacje produkcyjne mogą zostać opracowane na podstawie rysunków, pomiarów, szablonów, zdjęć lub zatwierdzonej próbki. Numery urządzeń, numery linii, strzałki instalacyjne, etykiety sekcji i opakowania projektowe mogą zostać dodane w celu identyfikacji w miejscu instalacji.
Przy wymianie istniejącej osłony należy określić, czy oryginał pasował prawidłowo, oraz zidentyfikować wszelkie trudne zamknięcia, otwarte szczeliny lub punkty kolizyjne. Kopiowanie zużytej próbki bez tych informacji może powielić ten sam problem instalacyjny.
Nie w sposób niezawodny. Kolana o długim i krótkim promieniu mają różne krzywizny i wymiary całkowite. Przed rozpoczęciem produkcji należy potwierdzić prawidłowy promień lub wymiary kształtki.
Nie. Kąt zmienia geometrię panelu, pozycje końcowe i układ zamknięć. Wymagane są oddzielne wzory.
Oddzielna osłona trójnika jest zazwyczaj preferowana. Dokładniej odwzorowuje kształt odgałęzienia i pozwala na otwarcie trójnika bez usuwania długich sekcji rur prostych.
Tak. Należy podać wykończoną średnicę zewnętrzną istniejącej izolacji i płaszcza, a nie tylko średnicę samej rury. Osłona kształtki może być wtedy zaprojektowana z odpowiednią zakładką końcową.
Tak, po przeanalizowaniu układu ogrzewania, limitów operacyjnych i punktów dostępu. Połączenia elektryczne i elementy sterujące wymagające inspekcji muszą pozostać dostępne.
Tak. Można wykorzystać rysunek wymiarowy, szablon, pomiar trójwymiarowy lub próbkę fizyczną. Zaleca się wykonanie wielu zdjęć w celu potwierdzenia orientacji i dostępnej przestrzeni instalacyjnej.
Prześlij do BSTFLEX średnicę rury, typ kształtki, kąt, promień, wymiary, temperaturę roboczą, ilość oraz zdjęcia instalacji. Przeanalizujemy wzór, układ sekcji, konstrukcję materiałową, zamknięcia i połączenie z sąsiednią izolacją.
