Zdejmowana osłona izolacyjna rur

Zdejmowana otulina izolacyjna do rur to elastyczna, wielorazowa osłona termiczna wyprodukowana dla sekcji rur przemysłowych, które muszą pozostać dostępne. Stanowi alternatywę dla odbudowy konwencjonalnej izolacji po inspekcji, spawaniu, pracach związanych z ogrzewaniem przewodowym lub planowej konserwacji.

BSTFLEX produkuje każdą otulinę zgodnie ze średnicą rury, wymaganą długością izolacji, temperaturą roboczą, otaczającym środowiskiem i dostępną przestrzenią montażową. Długie odcinki rur można podzielić na ponumerowane sekcje modułowe, dzięki czemu personel konserwacyjny usuwa tylko sekcję niezbędną do wykonania pracy.

Zaprojektowane dla przemysłowych prostych odcinków rur

Ta strona produktu obejmuje zdejmowaną izolację do prostych rurociągów. Kołnierze, pompy, zawory, kolanka, trójniki i redukcje mają różne kształty i wymagania eksploatacyjne, dlatego lepiej izolować je za pomocą dedykowanych, dopasowanych osłon. Rozdzielenie tych produktów zapewnia dokładniejszy wzór i ułatwia zamawianie części zamiennych.

Typowe lokalizacje obejmują odsłonięte odcinki rur pomiędzy izolacją stałą, punkty inspekcyjne, obszary spawania, połączenia ogrzewania przewodowego, strefy dostępu do oprzyrządowania oraz krótkie odcinki rur, które są regularnie demontowane. Otulina może zachodzić na sąsiednią izolację, aby zmniejszyć szczeliny, przy jednoczesnym zachowaniu wyraźnej linii demontażu.

Typowe zastosowania

• Rurociągi dystrybucji pary i powrotu kondensatu
• Przewody oleju termalnego i gorącego oleju
• Ogrzewane rurociągi chemiczne i procesowe
• Połączenia kotłów i wymienników ciepła
• Rurociągi zakładów energetycznych
• Systemy rurociągów rafineryjnych i petrochemicznych
• Linie przetwórstwa żywności i napojów
• Rurociągi maszynowni okrętowych
• Maszyny OEM i rurociągi montowane na płozach
• Rury przemysłowe z ogrzewaniem elektrycznym lub parowym

Dostępne konfiguracje otulin

Pojedyncza otulina do prostych rur

Jednoczęściowa sekcja owijana z zamknięciem wzdłużnym. Taka konstrukcja jest odpowiednia dla określonej długości rury, gdzie otulinę można otworzyć i zdjąć bez kolizji z pobliskim wyposażeniem.

Modułowe sekcje izolacji rur

Dłuższe odcinki można podzielić na łatwe w obsłudze sekcje. Każda sekcja może posiadać trwałą etykietę identyfikacyjną z numerem linii, pozycją i kolejnością montażu. Nakładające się końce pomagają zmniejszyć szczeliny między sąsiadującymi otulinami.

Otulina inspekcyjna i spawalnicza

Krótka zdejmowana otulina może być zainstalowana nad spoiną, punktem inspekcyjnym lub miejscem testowym, które wymaga okresowego dostępu. Otaczająca izolacja stała pozostaje nienaruszona podczas zdejmowania otuliny dostępowej.

Otulina do rur z ogrzewaniem przewodowym

Otulina może być zaprojektowana wokół zatwierdzonych kabli grzejnych, przewodów ogrzewania parowego i puszek połączeniowych. Ogrzewanie przewodowe to oddzielny system inżynieryjny. Lokalizacja, klasa temperaturowa i wymagania dotyczące dostępu konserwacyjnego muszą zostać określone przed potwierdzeniem konstrukcji otuliny.

Zewnętrzna otulina izolacyjna do rur

Projekty zewnętrzne mogą wykorzystywać tkaniny zewnętrzne odporne na warunki atmosferyczne, zabezpieczone szwy i detale montażowe, które zapobiegają przedostawaniu się wody. Orientacja ma znaczenie: zamknięcia, zakładki i szwy powinny być umieszczone tak, aby woda nie mogła gromadzić się wewnątrz izolacji.

Opcje materiałowe i konstrukcyjne

Żadna pojedyncza temperatura materiału nie powinna być traktowana jako wartość znamionowa całej osłony rury. Kompletna konstrukcja obejmuje tkaninę zewnętrzną, rdzeń izolacyjny, wyściółkę, nici szwalnicze, elementy złączne i szczegóły montażowe. Wszystkie komponenty muszą zostać sprawdzone pod kątem rzeczywistych temperatur roboczych i ekspozycji.

Informacje potrzebne do produkcji

Osłony na rury proste są prostsze niż osłony zaworów lub pomp, ale gotowe dopasowanie nadal zależy od dokładnych wymiarów. Prosimy o podanie:

1. Średnica zewnętrzna gołej rury
2. Wymagana długość izolacji
3. Temperatura robocza i maksymalna krótkotrwała ekspozycja
4. Wymagana grubość izolacji lub docelowa temperatura powierzchni
5. Średnica zewnętrzna przylegającej izolacji stałej
6. Położenie spoin, zacisków, wsporników, etykiet i przyrządów
7. Szczegóły dotyczące ogrzewania elektrycznego lub parowego
8. Orientacja rury: pozioma, pionowa lub nachylona
9. Dostępny prześwit dla zamknięć i demontażu osłony
10. Warunki wewnątrz pomieszczeń, na zewnątrz, zmywanie, zaolejenie lub narażenie chemiczne
11. Ilość, numeracja sekcji i wymagania dotyczące pakowania

Jeśli rura posiada już izolację, należy wyjaśnić, czy nowa osłona będzie przykrywać gołą rurę, zastępować cały zespół izolacyjny, czy pełnić jedynie funkcję zdejmowanej osłony zewnętrznej. Są to różne konstrukcje, które wymagają różnych średnic gotowych produktów.

Położenie zamknięcia i szwu

Zamknięcie wzdłużne powinno pozostać widoczne i dostępne po instalacji. Na rurociągach poziomych nie powinno być umieszczone w miejscu, w którym może gromadzić się wyciekająca ciecz lub woda deszczowa. Na rurach pionowych zakładki sekcji i metoda podparcia muszą zapobiegać zsuwaniu się osłony i rdzenia izolacyjnego w dół.

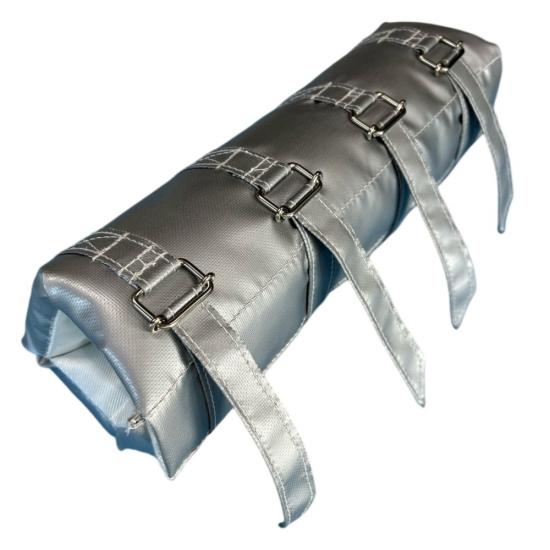

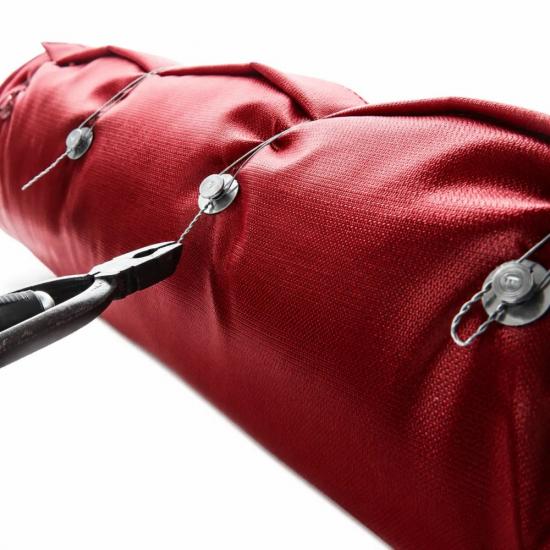

D-ringi z paskami zapewniają regulowane napięcie w wielu zastosowaniach przemysłowych wewnątrz pomieszczeń. Haczyki ze stali nierdzewnej, sprężyny i drut wiązałkowy mogą być stosowane tam, gdzie wymagane jest zamknięcie całkowicie metalowe. Prawidłowy wybór zależy od temperatury ekspozycji, wibracji, częstotliwości dostępu i praktyki w danym zakładzie.

Instalacja

1. Potwierdź, że zbliżanie się do linii jest bezpieczne zgodnie z procedurą operacyjną zakładu.
2. Sprawdź, czy powierzchnia rury jest wolna od aktywnych wycieków i warunków, które mogłyby uszkodzić izolację.
3. Dopasuj etykietę identyfikacyjną osłony do odpowiedniej sekcji rury.
4. Ustaw osłonę wyściółką w stronę rury, a zamknięciem w zatwierdzonym kierunku.
5. Owiń osłonę równomiernie, nie skręcając rdzenia izolacyjnego.
6. Zacznij zapinać zamknięcia stopniowo, aby napięcie rozłożyło się wzdłuż szwu.
7. Sprawdź zakładki końcowe, przylegające osłony, wsporniki i dostęp do inspekcji.
8. Potwierdź, że zainstalowana osłona nie koliduje z przyrządami, ruchomymi częściami ani wymaganą wentylacją.

Zdejmowana osłona, owijka rury czy izolacja stała?

Instalacje gorące, instalacje zimne i ochrona przed zamarzaniem

W przypadku gorących rur konstrukcję dobiera się zazwyczaj tak, aby zmniejszyć przenoszenie ciepła i temperaturę dostępnej powierzchni, zapewniając jednocześnie dostęp serwisowy. W przypadku rurociągów niskotemperaturowych kontrola kondensacji wymaga ciągłego i prawidłowo uszczelnionego systemu paroizolacyjnego. Zwykły zszywany płaszcz do instalacji gorących nie powinien być automatycznie stosowany w instalacjach chłodniczych lub kriogenicznych.

Izolacja spowalnia przenoszenie ciepła, ale nie wytwarza ciepła. Rury narażone na warunki zamarzania mogą wymagać odpowiednio zaprojektowanego systemu ogrzewania elektrycznego (heat-tracing) oprócz izolacji. Płaszcz musi być kompatybilny z projektem ogrzewania i nie może zakrywać puszek przyłączeniowych ani punktów kontrolnych, które muszą pozostać dostępne.

Inspekcja i ponowne użycie

Po zdjęciu płaszcz należy umieścić na czystej, suchej powierzchni, zamiast mocno go zginać lub ciągnąć po podłodze. Przed ponowną instalacją należy sprawdzić zewnętrzną powłokę, wyściółkę, szwy, elementy złączne i rdzeń izolacyjny. Mokra, ściśnięta lub chemicznie zanieczyszczona izolacja może już nie zapewniać zamierzonej wydajności.

Przed ponownym założeniem płaszcza należy sprawdzić powierzchnię rury pod kątem wycieków i korozji. Jeśli korozja pod izolacją stanowi problem w projekcie, harmonogram inspekcji i system powłok muszą zostać określone przez właściciela obiektu lub wykwalifikowanego inżyniera.

OEM i dostawy projektowe

BSTFLEX dostarcza prototypowe płaszcze, sekcje zamienne i powtarzalną produkcję dla projektów przemysłowych i producentów sprzętu. Płaszcze mogą być produkowane na podstawie harmonogramów rur, rysunków, pomiarów z miejsca instalacji, szablonów lub zatwierdzonych próbek. Opcje obejmują numery urządzeń, etykiety sekcji, oznaczenia kierunku instalacji, specjalne opakowania i kombinacje materiałów specyficzne dla projektu.

W przypadku długich ciągów rurociągów należy dostarczyć harmonogram sekcji zawierający ilość, długość i numer identyfikacyjny każdego płaszcza. Pomaga to dopasować każdą gotową część do miejsca jej instalacji i upraszcza przyszłe zamówienia na części zamienne.

Powiązane produkty izolacji zdejmowalnej

• Zdejmowalne maty i płaszcze izolacyjne
• Zdejmowalna osłona izolacyjna kołnierza
• Zdejmowalna osłona izolacyjna pompy
• Zdejmowalne płaszcze izolacyjne zaworów
• Tkanina z włókna szklanego powlekana silikonem do płaszczy izolacyjnych
• Produkcja niestandardowych zdejmowalnych mat izolacyjnych

Często zadawane pytania

Czy zdejmowalne płaszcze izolacyjne do rur są produkowane w standardowych rozmiarach?

Można je grupować według typowej średnicy i długości rury, ale gotowy rozmiar musi również uwzględniać grubość izolacji, izolację przylegającą, zamknięcia, zakładki i prześwity montażowe. Zalecane są wymiary specyficzne dla projektu.

Czy można połączyć kilka płaszczy wzdłuż jednego ciągu rur?

Tak. Sekcje modułowe można instalować sekwencyjnie z nakładającymi się końcami. Numerowane etykiety pomagają zespołom konserwacyjnym ponownie zainstalować każdą sekcję we właściwej pozycji.

Czy płaszcz może zakrywać kołnierz lub kolanko na końcu rury?

Można go zaprojektować tak, aby pasował do przylegającej osłony, ale kołnierze i kolanka są zazwyczaj lepiej obsługiwane przez własne zdejmowalne sekcje. Oddzielne osłony zapewniają dokładniejsze dopasowanie i pozwalają na otwarcie jednego elementu bez zdejmowania całego płaszcza rury.

Czy można wykonać płaszcz dla rury z ogrzewaniem elektrycznym?

Tak, pod warunkiem dostarczenia projektu ogrzewania, lokalizacji kabli, klasyfikacji temperaturowej i wymaganych punktów dostępu. Płaszcz izolacyjny nie zastępuje sterowników systemu ogrzewania ani ochrony elektrycznej.

Czy ten sam płaszcz może być używany do rur gorących i chłodzonych?

Nie automatycznie. Izolacja do instalacji gorących i kontrola pary w instalacjach zimnych mają różne wymagania konstrukcyjne. Zastosowania chłodnicze i kriogeniczne wymagają szczegółowej analizy kondensacji, uszczelnienia paroszczelnego, szwów i przejść.

Czy BSTFLEX może wyprodukować zamienne płaszcze rur na podstawie próbki?

Tak. Oryginalna średnica rury i wymagana długość instalacji powinny zostać potwierdzone, ponieważ stary płaszcz mógł się rozciągnąć, skurczyć lub ulec zmianie podczas eksploatacji.

Zamów niestandardową osłonę izolacyjną rur

Prześlij średnicę rury, długość izolacji, temperaturę roboczą, wymagania dotyczące izolacji, ilość oraz zdjęcia instalacji do BSTFLEX. Przeanalizujemy materiały, długość sekcji, sposób zamknięcia oraz zakładki dla Twojego systemu rurociągów.
