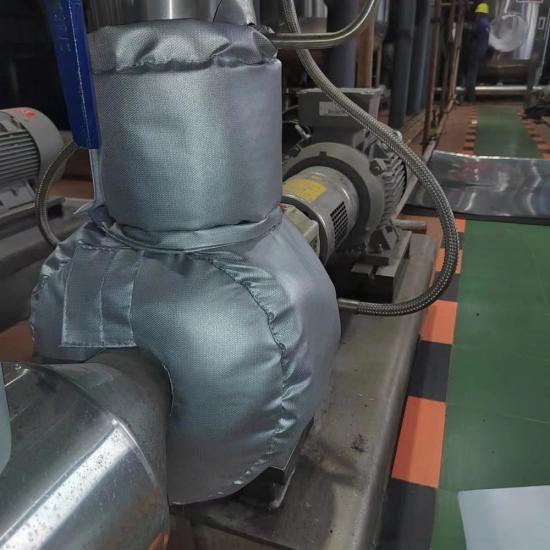

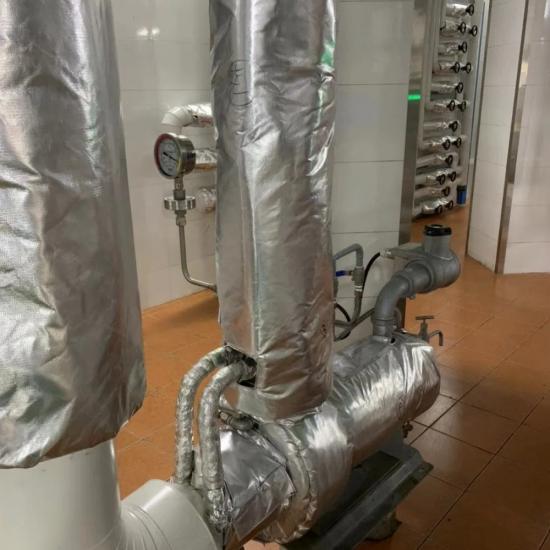

Zdejmowane osłony izolacyjne pomp BSTFLEX są wykonywane na zamówienie dla pomp przemysłowych obsługujących podgrzewane media procesowe. Każda osłona wielokrotnego użytku jest dopasowana do kształtu korpusu pompy, przyłączy ssawnych i tłocznych, wsporników oraz punktów serwisowych, co pomaga ograniczyć straty ciepła, zapewniając jednocześnie dostęp do uszczelnień, łożysk, sprzęgieł i innych obszarów wymagających konserwacji.
zamówienie (moq):
1BSTFLEX produkuje zdejmowane osłony izolacyjne do pomp przemysłowych transportujących kondensat pary wodnej, olej termalny, asfalt, żywicę, kleje, chemikalia i inne media procesowe wrażliwe na temperaturę. Każda osłona jest wykonywana na podstawie rzeczywistej geometrii pompy, a nie dobierana z ogólnych rozmiarów magazynowych.
Osłona pasuje do izolowanej części korpusu pompy i powiązanych połączeń, umożliwiając jednocześnie planowany dostęp do uszczelnień, łożysk, odpływów, odpowietrzników, obszarów sprzęgła i punktów montażowych. Zdejmowana konstrukcja może być otwierana podczas konserwacji i instalowana ponownie bez konieczności odcinania i odbudowywania tradycyjnej izolacji.
Pompy łączą zakrzywione korpusy, połączenia kołnierzowe, stopy wsporcze, przejścia wałów i pobliskie orurowanie w ograniczonej przestrzeni. Te cechy sprawiają, że sztywna izolacja jest trudna do dopasowania i niewygodna do usunięcia. Pozostawienie korpusu pompy bez izolacji może jednak stworzyć przerwę w izolacji linii procesowej.
Niestandardowa osłona izolacyjna pompy podąża za profilem urządzenia, oddzielając obszary, które muszą pozostać dostępne. W zależności od pompy i procedury konserwacji, gotowy system może wykorzystywać jedną osłonę typu „wraparound” lub kilka ponumerowanych sekcji. Dzielone osłony są przydatne, gdy technicy muszą usunąć sekcję korpusu bez naruszania izolacji wokół połączeń ssawnych i tłocznych.
Granica izolacji musi zostać potwierdzona przed rozpoczęciem produkcji. Silniki elektryczne, otwory wentylacyjne, osłony sprzęgieł, obudowy łożysk, uszczelnienia mechaniczne i inne elementy wrażliwe na ciepło lub ruchome nie powinny być zakrywane, chyba że producent urządzenia i inżynier projektu zatwierdzili takie rozwiązanie.

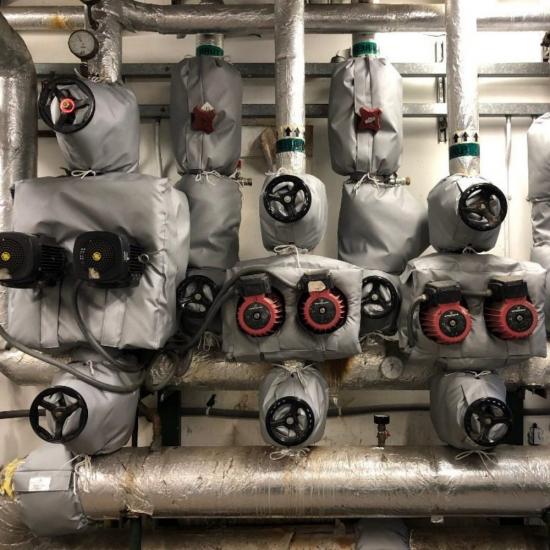

Zdejmowane osłony izolacyjne pomp są stosowane tam, gdzie korpus pompy pracuje w temperaturze wyższej lub niższej od temperatury otoczenia i musi pozostać dostępny do inspekcji. Typowe zastosowania obejmują:
Ten produkt jest przeznaczony do izolacji urządzeń przemysłowych. Nie jest to osłona domowej pompy studziennej, obudowa pompy basenowej, koc dźwiękochłonny pompy ciepła ani samonagrzewający się worek chroniący przed zamarzaniem. Zastosowania wymagające aktywnego ogrzewania muszą wykorzystywać oddzielnie zaprojektowany system ogrzewania przewodowego lub grzewczego.
System warstw końcowych dobierany jest w zależności od temperatury roboczej, medium pompowanego, środowiska instalacji, dostępnego prześwitu i częstotliwości demontażu. Typowa zdejmowana osłona izolacyjna pompy zawiera zewnętrzną warstwę ochronną, rdzeń izolacji termicznej, warstwę wewnętrzną (hot-face) oraz elementy mocujące wielokrotnego użytku.
| Warstwa lub komponent | Typowe Opcje | Cel projektowy |
|---|---|---|
| Zewnętrzna osłona ochronna | Włókno szklane powlekane silikonem, włókno szklane powlekane PTFE, włókno szklane glinowane lub inne powlekane tkaniny żaroodporne | Chroni izolację przed manipulacją, wilgocią, olejem, warunkami atmosferycznymi i zanieczyszczeniami w miejscu pracy |
| Rdzeń izolacyjny | Mata igłowana z włókna szklanego, mata igłowana z krzemionki, izolacja z włókien ceramicznych lub izolacja na bazie aerożelu | Zapewnia wymaganą odporność termiczną w ramach dopuszczalnej grubości |
| Warstwa wewnętrzna | Tkanina z włókna szklanego, tkanina krzemionkowa, folia ze stali nierdzewnej lub siatka ze stali nierdzewnej | Zawiera izolację i jest skierowana w stronę gorącej powierzchni urządzenia |
| Zamknięcia | Pierścienie typu D i paski, haki ze stali nierdzewnej, drut wiązałkowy, sprężyny, klamry lub inne zdejmowane elementy mocujące | Zabezpiecza uformowane sekcje i umożliwia wielokrotny demontaż |
| Wzmocnienie | Szpilki pikujące, siatka ze stali nierdzewnej, wzmocnione szwy, ochrona krawędzi i miejscowe łaty wzmacniające | Utrzymuje położenie warstw wokół zakrzywionych i nieregularnych powierzchni |
Możliwości temperaturowe muszą być oceniane jako kompletny zespół. Tkanina, rdzeń izolacyjny, warstwa wewnętrzna, nici do szycia, elementy mocujące i prześwity wpływają na to, czy konstrukcja jest odpowiednia dla danej pompy.
Osłona pompy zazwyczaj wymaga bardziej szczegółowego wzoru niż prosta osłona rury lub kołnierza. Obudowa może mieć różne średnice po każdej stronie, a otwór od strony silnika musi pasować wokół wału lub obszaru uszczelnienia, nie stykając się z ruchomymi częściami. Korki spustowe, odpowietrzniki, przyłącza ciśnieniowe i tabliczki znamionowe również mogą wymagać pozostawienia w widocznym miejscu.
BSTFLEX może podzielić osłonę na poszczególne sekcje dla obudowy, przyłącza ssawnego i przyłącza tłocznego. Nakładające się klapy mogą zmniejszyć szczeliny między sekcjami, umożliwiając jednocześnie niezależny demontaż jednej części. Trwałe etykiety mogą identyfikować numer urządzenia, sekcję osłony i kierunek montażu.
Dla nowej izolacji pompy preferowany jest rysunek wymiarowy. Jeśli rysunek jest niedostępny, do wstępnego opracowania wzoru można wykorzystać zdjęcia i pomiary terenowe. Prosimy o podanie:
Zdjęcia powinny przedstawiać pompę z przodu, z tyłu, z obu stron i z góry. Zaznacz zamierzoną granicę izolacji bezpośrednio na zdjęciu, jeśli istnieje jakakolwiek niepewność co do tego, które elementy powinny pozostać poza osłoną.
Układ zamknięcia zależy od temperatury, wibracji, dostępnej przestrzeni i częstotliwości otwierania osłony. Pierścienie typu D i paski zapewniają regulowane napięcie dla wielu ogólnych pomp przemysłowych. Haki ze stali nierdzewnej, sprężyny i drut wiązałkowy mogą być wybrane tam, gdzie preferowany jest całkowicie metalowy system mocowania.
Zamknięcia powinny być umieszczone w miejscach, do których personel konserwacyjny może bezpiecznie dotrzeć. Nie powinny być umieszczane przy ścianie, pod pompą ani obok urządzeń wirujących. Wzmocnione uchwyty do ciągnięcia mogą zostać dodane, aby ułatwić obsługę, gdy pracownicy noszą rękawice ochronne.
Przed demontażem lub montażem osłony pompa powinna zostać wyłączona i zabezpieczona zgodnie z procedurą zakładową. Po instalacji należy sprawdzić, czy osłona nie ogranicza wału, sprzęgła, przepływu powietrza chłodzącego, drogi odpływu ani dostępu wymaganego do rutynowych kontroli.
Podczas planowanej konserwacji należy sprawdzić osłonę pod kątem zanieczyszczonej izolacji, uszkodzonych szwów, poluzowanych elementów mocujących i pogorszenia stanu spowodowanego wysoką temperaturą. Mokry lub chemicznie zanieczyszczony rdzeń izolacyjny należy zbadać, zamiast po prostu ponownie go przykrywać. Przed ponowną instalacją należy również sprawdzić pompę i orurowanie pod kątem wycieków.
Izolacja odsłoniętej obudowy pompy może pomóc w ograniczeniu niepożądanego transferu ciepła między procesem a otaczającym miejscem pracy. W przypadku podgrzewanych mediów osłona może wspomagać zatrzymywanie ciepła przez korpus pompy. Może również ograniczyć bezpośredni kontakt z gorącymi powierzchniami w zajętych obszarach przemysłowych.
Rzeczywisty wynik termiczny zależy od temperatury powierzchni, warunków otoczenia, rodzaju izolacji, grubości, pokrycia i jakości instalacji. Jeśli wymagana jest określona temperatura powierzchni zewnętrznej lub wartość utraty ciepła, należy podać warunki projektowe, aby konstrukcję można było zweryfikować pod kątem celu projektu.
BSTFLEX wspiera prototypy, małe ilości projektowe i powtarzalne dostawy OEM. Osłony mogą być produkowane na podstawie rysunków technicznych, pomiarów terenowych, szablonów z tektury lub tkaniny, zdjęć lub zatwierdzonej próbki fizycznej. Numery części, etykiety sekcji, identyfikacja klienta i wymagania dotyczące pakowania mogą być uwzględnione w programach powtarzalnych.
W przypadku prac wymiannych należy wyjaśnić, dlaczego poprzednia osłona jest wymieniana. Bezpośrednia kopia może nie rozwiązać problemów spowodowanych nieprawidłowymi prześwitami, niedostępnymi zamknięciami, zanieczyszczeniem, nadmierną wagą lub nieodpowiednią granicą izolacji. Zdjęcia zainstalowanej i zdemontowanej osłony pomagają zidentyfikować niezbędne zmiany w projekcie.
Zazwyczaj osłona jest zaprojektowana wokół korpusu pompy i zatwierdzonych gorących sekcji, a nie wokół silnika elektrycznego. Wentylacja silnika, łożyska, sprzęgła, uszczelnienia i ruchome elementy muszą pozostać odsłonięte, chyba że producent sprzętu zatwierdził inne rozwiązanie.
Tylko wtedy, gdy geometria zewnętrzna, położenie połączeń i wymagane punkty dostępu są wystarczająco podobne. Aby zapewnić niezawodne dopasowanie, każdy model pompy lub grupę wymiarową należy rozpatrywać oddzielnie.
Tak. Kołnierze mogą być włączone do głównej osłony lub zaizolowane oddzielnymi zdejmowanymi osłonami kołnierzy. Oddzielne sekcje zazwyczaj zapewniają wygodniejszy dostęp, gdy tylko jedno połączenie wymaga konserwacji.
Konstrukcje zewnętrzne są dostępne z odpowiednimi tkaninami zewnętrznymi, zabezpieczonymi szwami i uwzględnieniem drenażu. Odporność na warunki atmosferyczne zależy od kompletnego projektu, a nie tylko od powłoki tkaniny, dlatego należy sprawdzić orientację i punkty wnikania wody.
Izolacja spowalnia wymianę ciepła, ale nie wytwarza ciepła. W miejscach, gdzie możliwe są warunki zamarzania, system może wymagać odpowiednio zaprojektowanego ogrzewania elektrycznego lub innego aktywnego źródła ciepła oprócz zdejmowanej osłony izolacyjnej.
Tak. Prześlij nieuszkodzoną próbkę lub próbkę z wyraźnie zaznaczonymi uszkodzonymi obszarami. Potwierdzenie wymiarów jest nadal zalecane, ponieważ starsze osłony mogły się rozciągnąć, skurczyć lub zostać zmienione podczas eksploatacji.
Prześlij rysunek pompy, model urządzenia, temperaturę roboczą, ilość i zdjęcia do BSTFLEX. Przed potwierdzeniem specyfikacji produkcyjnej sprawdzimy granicę izolacji, układ sekcji, materiały, metodę mocowania i dostęp serwisowy.
