Awaria tkaninowych złączy kompensacyjnych: przyczyny, inspekcja i zapobieganie

Awaria tkaninowego złącza kompensacyjnego może wynikać z nadmiernej temperatury w warstwie uszczelniającej, ataku chemicznego, ścierania, ruchu wykraczającego poza dopuszczalne limity, wahań ciśnienia lub uszkodzonych mocowań. Kilka mechanizmów może działać jednocześnie. Rozerwana taśma jest widocznym skutkiem; sama w sobie nie wskazuje pierwotnej przyczyny.

W przypadku przemysłowych systemów kanałów, wyciągów i spalin, istotnym pytaniem nie jest po prostu to, jaka tkanina powinna zastąpić uszkodzoną. Chodzi o to, co się zmieniło, gdzie zaczęło się uszkodzenie i czy cały zespół nadal odpowiada swoim warunkom pracy.

BSTFLEX produkuje niemetalowe tkaninowe złącza kompensacyjne do niestandardowych zastosowań kanałowych. Niniejszy przewodnik wyjaśnia, jak udokumentować awarię, rozróżnić możliwe mechanizmy i przygotować lepszą specyfikację wymiany.

Co uznaje się za awarię tkaninowego złącza kompensacyjnego?

Złącze uległo awarii funkcjonalnej, gdy nie może już spełniać określonych wymagań dotyczących uszczelnienia lub ruchu. Poważne pęknięcie to nie jedyny problem: rozdzielone zamknięcie, uszkodzona bariera gazowa lub zablokowana sekcja elastyczna również mogą uniemożliwić zespołowi wykonywanie zamierzonej pracy.

Z drugiej strony, ślad na powierzchni nie określa automatycznie, ile wytrzymałości lub okresu eksploatacji pozostało. Zarejestruj obserwację, porównaj ją z zatwierdzoną konstrukcją i uzyskaj kompetentną ocenę. Sam wygląd nie może autoryzować dalszej eksploatacji.

W kanale podciśnieniowym nieszczelność może zasysać powietrze z zewnątrz, zamiast powodować wydostawanie się gazu lub pyłu na zewnątrz. Brak widocznych emisji nie jest zatem dowodem na nienaruszone uszczelnienie.

Odczytaj wzorzec uszkodzeń bez pochopnego diagnozowania

Poniższe obserwacje są punktami wyjścia do dochodzenia, a nie testem diagnostycznym. Utrzymuj orientację uszkodzonego elementu w stanie możliwym do zidentyfikowania, aby dowody można było powiązać z kanałem, wykładziną i warunkami procesu.

Siedem mechanizmów awarii wartych sprawdzenia

1. Nadmierna temperatura w niewłaściwej warstwie

Tekstylia wysokotemperaturowe nie określają odporności temperaturowej każdego elementu wokół nich. Membrana uszczelniająca, powłoka, zamknięcie i obszar mocowania wymagają odpowiedniej ochrony.

Przejrzyj odchylenia procesowe wraz ze stanem poduszek izolacyjnych i ochrony gorącej strony. Warstwa zewnętrzna może doświadczać nadmiernego ciepła, gdy izolacja wewnętrzna przesuwa się lub gdy dodana osłona zmienia rozpraszanie ciepła, nawet bez udokumentowanego wzrostu normalnej temperatury gazu.

Działania naprawcze powinny nastąpić po przeglądzie termicznym. Inna tkanina zewnętrzna to tylko jedna z możliwych zmian. Nasz przewodnik po wysokotemperaturowych tkaninowych złączach kompensacyjnych wyjaśnia, w jaki sposób cały zespół zarządza ekspozycją.

2. Atak chemiczny i kondensacja

Odporność temperaturowa nie oznacza kompatybilności chemicznej. Gaz procesowy, kondensat i środki czyszczące mogą narazić system uszczelniający na warunki nieobjęte jego pierwotną specyfikacją.

Sprawdź, czy uszkodzenia pokrywają się z obszarami zawilgoconymi, zimnymi miejscami lub zmianą paliwa, chemii procesowej bądź praktyk związanych z wyłączeniem. Tam, gdzie istotna jest kondensacja, należy przeanalizować minimalne warunki pracy, a także temperaturę maksymalną.

Konstrukcje na bazie PTFE i powlekane silikonem nie są zamienne tylko dlatego, że obie wykorzystują wzmocnienie z włókna szklanego. Potwierdź wymaganą funkcję i kompatybilność każdej warstwy. Zobacz materiały na tkaninowe złącza kompensacyjne w celu rozróżnienia między uszczelnieniem, wzmocnieniem a ochroną termiczną.

3. Ścieranie, kontakt z metalem i gromadzenie się cząstek stałych

Przepływ gazu o właściwościach ściernych oraz tarcie o wkładkę mogą powodować miejscowe zużycie, ale wymagają różnych działań naprawczych. Zbadaj ścieżkę przepływu i geometrię styku, zamiast traktować każde strzępienie jako problem z wytrzymałością materiału.

Wkładka przepływowa chroni element elastyczny przed bezpośrednim narażeniem. Bariera przeciw gromadzeniu się zanieczyszczeń ogranicza osadzanie się cząstek stałych w szczelinie. Ich funkcje są różne i obie muszą pozostać kompatybilne z ruchem złącza.

Sprawdź, czy nie ma zniekształconych krawędzi, przemieszczonych elementów wewnętrznych i osadów zajmujących przestrzeń roboczą. Sprawdź prześwit w określonych pozycjach roboczych, a nie tylko w pozycji widocznej podczas wyłączenia. Nie dodawaj luźnej izolacji ani uszczelnienia jako improwizowanej bariery przeciw gromadzeniu się zanieczyszczeń.

4. Nadmierny ruch, nieprawidłowe ustawienie wstępne lub ograniczona geometria

Elastyczny pas ma określony zakres ruchu. Nie jest to nieograniczony margines na niewspółosiowość kanałów, przemieszczenie wsporników lub błąd montażowy.

Porównaj geometrię w stanie zastanym z zatwierdzoną pozycją „na zimno”. Oddziel zamierzone ustawienie wstępne od niezamierzonego przesunięcia, a następnie przeanalizuj ruchy osiowe, poprzeczne i kątowe, w tym kombinacje, które występują jednocześnie.

Sprawdź również, czy wkładka, otaczająca konstrukcja lub nieprawidłowo zamocowane zabezpieczenie transportowe nie ograniczają ruchu. Każde usunięcie zabezpieczenia musi być zgodne z sekwencją montażu i wymaganiami dotyczącymi wsparcia. Szerszy pas zamienny nie koryguje automatycznie geometrii i może tworzyć nowe fałdy lub punkty styku.

5. Problemy z zaciskami, uszczelkami lub zamknięciami

Nieszczelność w pobliżu mocowania niekoniecznie pochodzi z głównego odcinka tkaniny. Sprawdź zamocowane listwy zaciskowe, powierzchnie uszczelniające, wymagane uszczelki, elementy złączne i zamknięcie pasa.

Ostre krawędzie i nierówne powierzchnie wymagają szczególnej uwagi, jeśli uszkodzenie przebiega wzdłuż linii zacisku. Porównaj dostarczone części i protokół montażu z zatwierdzonym rysunkiem.

Zamknięcia polowe i wymagania dotyczące dokręcania śrub zależą od konstrukcji. Nie ma uniwersalnego momentu obrotowego, kleju ani procedury łączenia dla każdego złącza tkaninowego. Mocniejsze dokręcanie nie jest ogólną metodą naprawy, a nieszczelnego połączenia pracującego pod ciśnieniem nie wolno regulować jako nieformalnego kroku kontrolnego.

6. Pulsacja ciśnienia i powtarzające się trzepotanie

Tkanina wybrana do kompensacji powolnego ruchu termicznego musi być również odpowiednia dla wszelkich ruchów o wysokiej częstotliwości w miejscu instalacji. Zapisz warunki pracy wentylatora i wahania ciśnienia, zamiast opisywać pracę urządzenia jedynie jako niskociśnieniową.

Podciśnienie może przyciągać tkaninę do elementów wewnętrznych. Powtarzające się trzepotanie może następnie łączyć obciążenie cykliczne z tarciem lub narażeniem na cząstki stałe.

Analiza powinna obejmować łącznie limity ciśnienia, konstrukcję tkaniny, niepodpartą geometrię i układ wkładki. Samo usztywnienie pasa może być sprzeczne z jego wymaganiami dotyczącymi ruchu. Nieoczekiwany ruch należy zbadać, a nie akceptować tylko dlatego, że produkt jest elastyczny.

7. Uszkodzenia montażowe i zmiany wokół złącza

Nie każda awaria zaczyna się od medium procesowego. Uszkodzenia podczas przenoszenia, pobliskie spawanie lub szlifowanie, ostre narzędzia i późniejsze prace konserwacyjne mogą uszkodzić skądinąd odpowiedni element elastyczny.

Sprawdź zdjęcia z odbioru i sekwencję prac na obiekcie. Porównaj obecną instalację z oryginalną dokumentacją: czy rozszerzono izolację, dodano osłonę lub zmieniono otaczające wyposażenie?

Przeanalizuj również naturalne starzenie się i skumulowane narażenie. Pas, który pasował prawidłowo jako nowy, może nie być już odpowiedni po długotrwałej eksploatacji termicznej, chemicznej i mechanicznej. Harmonogram wymiany powinien wynikać ze stanu technicznego, obciążenia i zaleceń producenta, a nie tylko z wyglądu.

Inspekcja w dwóch różnych oknach operacyjnych

Podczas pracy: Obserwuj bez naruszania połączenia

Tam, gdzie ocena ryzyka w obiekcie na to pozwala, upoważniony personel może rejestrować stan zewnętrzny z bezpiecznej pozycji. Przydatne obserwacje obejmują zmiany kształtu pasa, trzepotanie, widoczne wycieki i narażenie na ciepło z otoczenia, dopasowane do stanu operacyjnego.

Kwalifikowana inspekcja termograficzna może pomóc w identyfikacji wzorców temperaturowych do dalszego badania. Nie mierzy ona bezpośrednio każdej warstwy wewnętrznej ani nie dowodzi przyczyny gorącego obszaru.

Nie dotykaj, nie sonduj, nie luzuj, nie dokręcaj ani nie usuwaj elementów w celu zbadania pracującego złącza. Podejrzenie niebezpiecznego wycieku, szybkie pogorszenie stanu lub poważne odkształcenie wymaga natychmiastowej eskalacji zgodnie z procedurą reagowania zakładu, a nie decyzji o czekaniu na kolejną rutynową inspekcję.

Podczas autoryzowanego wyłączenia: Zbadaj kompletny zespół

Prace ręczne wymagają zweryfikowanej izolacji, bezpiecznych temperatur, obniżenia ciśnienia i odpowiedniego dostępu. Zastosuj procedury obiektu dotyczące zezwoleń, izolacji energii i przestrzeni zamkniętych, jeśli mają zastosowanie. Potwierdź wsparcie kanału i oceń zanieczyszczenie przed demontażem lub pobraniem próbek.

Zachowaj stan zastany przed zatwierdzonym czyszczeniem. Sfotografuj pas wewnątrz i na zewnątrz, zidentyfikuj stronę wlotową i wylotową oraz zaznacz miejsca uszkodzeń na szkicu. Zbadaj ramy, zamknięcia, wkładki i izolację, zamiast usuwać tylko widocznie rozerwany materiał.

Zarejestruj niedostępne obszary jako niesprawdzone. Raport wyglądający na kompletny nie powinien ukrywać luk w dowodach.

Stwórz rejestr awarii, który można porównywać

Użyj jednego rekordu na znacznik złącza. Najbardziej przydatny raport łączy dowody fizyczne z datami, warunkami pracy i oryginalnym projektem.

Opisz zdarzenie: Zapisz datę instalacji, pierwsze zaobserwowane uszkodzenie, czas eksploatacji oraz czy problem wystąpił po rozruchu, odchyleniu procesowym czy pracach konserwacyjnych.

Zlokalizuj uszkodzenie:Zidentyfikuj uszkodzoną stronę, narożnik, zacisk lub zamknięcie. Dołącz zdjęcia poglądowe oraz zbliżenia z podziałką, jeśli jest to bezpieczne.

Zapisz, co uległo zmianie:Porównaj temperaturę, ciśnienie, skład gazu, zapylenie, ruch oraz otaczającą izolację z zatwierdzoną specyfikacją. Brakujące dane oznacz jako nieznane.

Oddziel dowody od interpretacji:Jako obserwację zapisz „rozerwanie przylegające do zacisku wlotowego”. Jako hipotezę zapisz „możliwy kontakt miejscowy”, dopóki geometria lub wyniki inspekcji tego nie potwierdzą.

Takie rozdzielenie sprawia, że dyskusje między personelem zakładu, wykonawcą instalacji a producentem są bardziej użyteczne niż przypisywanie przyczyny na podstawie jednego zdjęcia.

Naprawa, wymiana taśmy czy przegląd całego zespołu?

Niektóre konstrukcje tkaninowe pozwalają na zatwierdzoną naprawę miejscową lub naprawę zamknięcia. Przydatność zależy od uszkodzonych warstw, stanu pozostałego materiału, narażenia na proces oraz dostępnej metody. Praca w wysokiej temperaturze może utrudnić wykonanie niezawodnej naprawy.

Łata zakrywająca otwór sama w sobie nie przywraca szczelności, wytrzymałości ani zdolności do ruchu. Nie stosuj zwykłej taśmy, kleju, szycia ani zewnętrznej osłony jako zamiennika zatwierdzonej naprawy. Każde tymczasowe rozwiązanie wymaga określonych limitów, monitorowania i planu wymiany.

Wymiana samej taśmy może być odpowiednia, gdy zachowane elementy mocujące i zabezpieczenia wewnętrzne pozostają w dobrym stanie. Powtarzające się uszkodzenia w tym samym miejscu, zmienione warunki pracy lub zniszczone ramy i wykładziny uzasadniają przegląd całego zespołu.

Po wybraniu wymiany użyj przewodnika pomiarowego dla zamiennych tkaninowych złączy kompensacyjnych aby udokumentować połączenie. Nie przekształcaj zniekształconych wymiarów uszkodzonej taśmy bezpośrednio w wymiary produkcyjne.

Zapobieganie powrotowi tej samej awarii

Przed zakupem:Zaktualizuj specyfikację operacyjną i zidentyfikuj podejrzewany mechanizm, dowody potwierdzające oraz nierozwiązane pytania. Uzgodnij wszelkie wymagane zmiany w materiałach, izolacji, ochronie wykładziny lub geometrii, zamiast prosić tylko o grubszą taśmę.

Przed uruchomieniem:Zweryfikuj zatwierdzone części i pozycję montażową, sprawdź pod kątem uszkodzeń transportowych, potwierdź określone mocowanie i zamknięcie oraz sprawdź wymagane komponenty wewnętrzne. Utrzymuj zespół wolny od zanieczyszczeń i nieautoryzowanych przeszkód. Przestrzegaj zatwierdzonych instrukcji dotyczących zabezpieczeń transportowych i izolacji zewnętrznej.

Podczas eksploatacji:Zachowaj zdjęcia bazowe i porównuj późniejsze obserwacje w określonych warunkach pracy. Badaj nieoczekiwane trendy i sprawdzaj złącze po istotnych zmianach w procesie lub urządzeniach.

Zapobieganie powinno kończyć dochodzenie: zidentyfikuj mechanizm, udokumentuj zatwierdzoną korektę i sprawdź, czy dowody na nawrót problemu powracają. Wymiana taśmy bez zapisania tego, co zostało zmienione, utrudnia wyjaśnienie kolejnej awarii.

Jak często należy sprawdzać tkaninowe złącza kompensacyjne?

Nie ma jednego interwału odpowiedniego dla każdej instalacji. Ustal plan inspekcji i wymiany, korzystając z wytycznych producenta, konsekwencji wycieku, trybu pracy oraz historii obiektu.

Udokumentowana baza po instalacji pomaga w późniejszym porównaniu. Zweryfikuj plan po wystąpieniu nietypowej temperatury lub ciśnienia, zmianie warunków pracy, pobliskich pracach konserwacyjnych lub oznakach pogorszenia stanu. Harmonogram planowanych przestojów nie zastępuje pilnych kwestii bezpieczeństwa.

Podobnie, okresu eksploatacji nie można określić jako gwarantowanej liczby lat dla każdego tkaninowego złącza kompensacyjnego. Należy wziąć pod uwagę łącznie narażenie termiczne, chemię, ruch, instalację i stan komponentów.

Wyślij do BSTFLEX dowody wraz z zapytaniem o wymianę

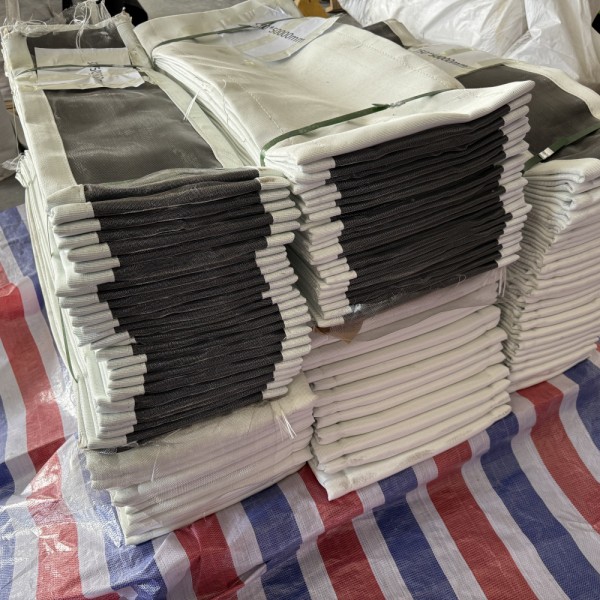

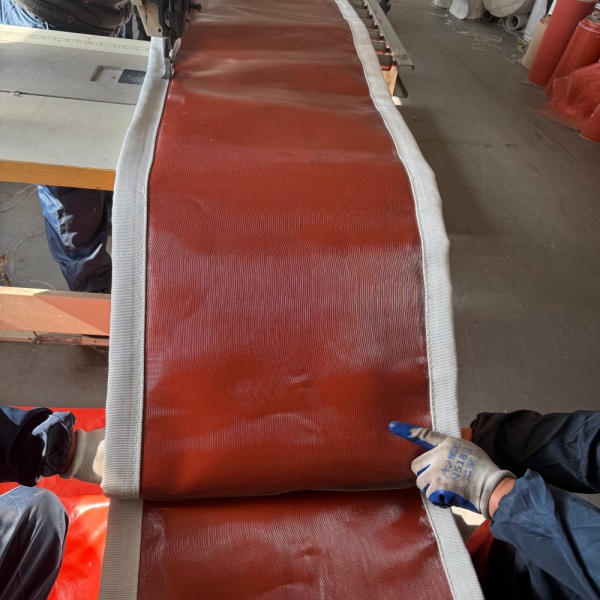

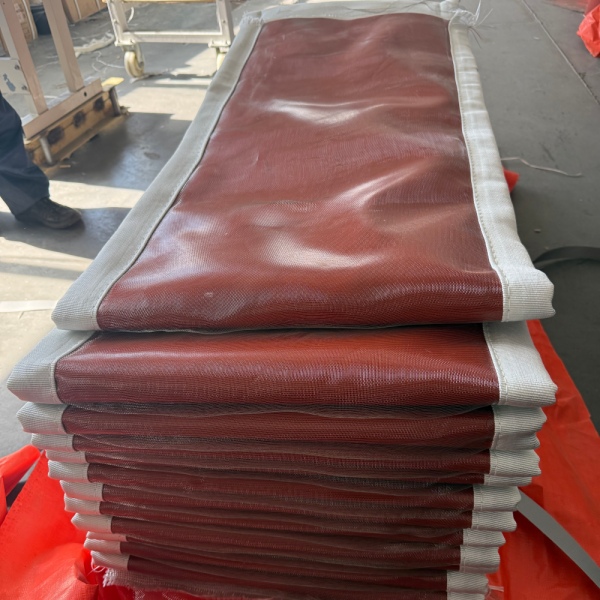

BSTFLEX wspiera produkcję niestandardowych elastycznych taśm i zespołów na podstawie rysunków. Nasze możliwości produkcyjne tkaninowych złączy kompensacyjnych obejmują okrągłe, prostokątne i specyficzne dla projektu konfiguracje kanałów przemysłowych.

Aby uzyskać wycenę wymiany, prześlij oznaczenie złącza, rysunek lub pomiary wymiarowe, zdjęcia uszkodzeń, dane operacyjne oraz wymaganą ilość. Określ, czy zakres obejmuje tylko taśmę, taśmę z komponentami wewnętrznymi czy kompletny zespół, oraz wskaż wymaganą datę dostawy.

Dołącz wyniki inspekcji zakładu oraz wszelkie nierozwiązane przyczyny. Dokumentacja ta wspiera przegląd wymagań dotyczących wymiany; same zdjęcia nie mogą potwierdzić stanu uszkodzonego zespołu ani autoryzować dalszej eksploatacji.
