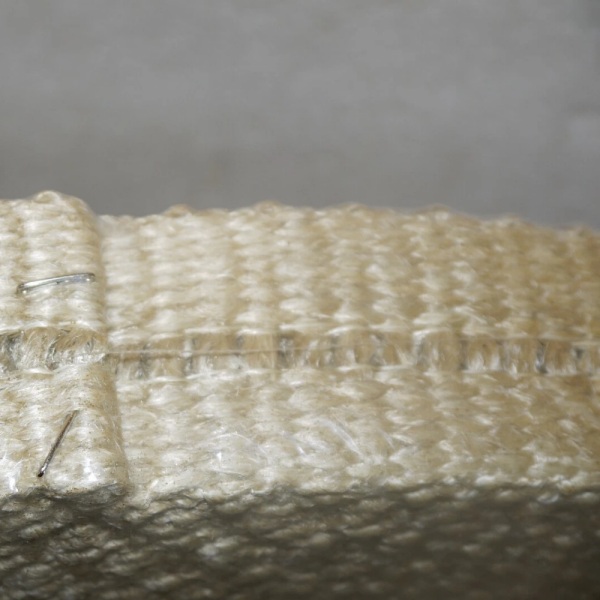

Taśma osnowowa z włókna szklanego powlekana wermikulitem łączy w sobie powlekany materiał z włókna szklanego ze strefą mocowania centralnego utworzoną przez pominięcie wybranych włókien podłużnych.Konstrukcja ta umożliwia stosowanie śrub lub kołków w przemysłowych złączach termicznych, nie definiuje jednak uniwersalnego odstępu otworów, obciążenia uszczelniającego ani temperatury znamionowej.
BSTFLEXTaśma osnowowa z włókna szklanego powlekanego wermikulitemjest przeznaczony do izolacji przemysłowych i skręcanych elementów termoizolacyjnych. Ten przewodnik wyjaśnia, jak określić otwór środkowy, rozmieszczenie elementów złącznych, powłokę, styk montażowy i warunki temperaturowe przed złożeniem zamówienia.
Co wyróżnia taśmę Drop-Warp?
W taśmie tkanej nitki osnowy biegną wzdłuż długości, a nitki wątku – w poprzek szerokości. W konstrukcji osnowy opadającej wybrane nitki osnowy są pomijane w strefie centralnej, tworząc otwartą lub zredukowaną sekcję przędzy między tkanymi pasami bocznymi.
Strefa środkowa może zapewnić miejsce na śruby, kołki lub inne zatwierdzone elementy ustalające. Nie musi to być rząd fabrycznie wybitych okrągłych otworów; włókna poprzeczne mogą pozostać w otworze. Przed założeniem, że element mocujący może przejść przez każdy punkt, należy sprawdzić rzeczywistą konstrukcję i próbkę fizyczną.
Oddziel szerokość otworu środkowego od rozstawu śrub
- Szerokość otworu środkowego:poprzeczna szerokość strefy osnowy.
- Rozstaw śrub:odległość między środkami elementów złącznych wzdłuż urządzenia.
- Szerokość pasma bocznego:materiał tkany pozostający po obu stronach strefy środkowej.
- Całkowita szerokość taśmy:całkowita szerokość gotowej taśmy.
Taśma może mieć odpowiedni otwór środkowy, ale nadal nie będzie odpowiednia, jeśli rząd śrub jest przesunięty, taśmy boczne nie przylegają do powierzchni styku lub całkowita szerokość przekracza dostępną przestrzeń. Nie należy wnioskować o standardowym rozstawie śrub na podstawie nazwy produktu. Rysunek techniczny musi określać położenie elementów złącznych, przesunięcia końcowe i luzy.
Co należy zmierzyć przed wyborem taśmy
| Wymiar lub stan | Co nagrywać |
|---|---|
| Całkowita szerokość taśmy | Requiczerwone pokrycie i dostępna szerokość miejsc siedzących. |
| Otwarcie środkowe | Szerokość strefy osnowy i jej położenie względem krawędzi taśmy. |
| Średnica łącznika | Rzeczywista średnica śruby lub szpilki, łącznie z tulejami lub ramionami. |
| Układ śrub | Odstępy między środkami, przesunięcia końcowe, liczba elementów złącznych i nierównomierne odstępy. |
| Kontakt wstęgi bocznej | Szerokość powierzchni, z którymi muszą stykać się taśmy tkane. |
| Zainstalowana grubość | Wymagana szczelina w połączeniu zamkniętym lub grubość ściśnięta oraz warunki pomiaru. |
| Geometria stawu | Odcinki proste, narożniki, zagięcia, przejścia i obszary o ograniczonym dostępie. |
W miarę możliwości należy korzystać z zatwierdzonego rysunku urządzenia. Zużyty pasek mógł ulec zmianie w wyniku ściskania, uszkodzenia termicznego, przetarcia lub trwałego odkształcenia, dlatego może nie odpowiadać oryginalnym wymiarom projektowym.
Dlaczego pasma boczne są ważne
Środek osnowy opadającej dostosowuje się do układu mocującego; nie zastępuje on powierzchni styku wymaganej przez złącze. Pasy boczne muszą przylegać do przeznaczonych powierzchni mocujących, nie zaginając się, nie marszcząc ani nie odrywając od elementów złącznych.
Większy otwór w środku nie oznacza automatycznie lepszego efektu, ponieważ może zmniejszyć ilość materiału tkanego dostępnego obok strefy mocowania. Nie należy przecinać pasów bocznych, aby nieprawidłowo dopasować śrubę, chyba że projekt został sprawdzony, a zmodyfikowana konstrukcja zatwierdzona.
Jaki jest wkład powłoki wermikulitowej?
Materiałem bazowym jest tkanina z włókna szklanego. Powłoka wermikulitowa zmienia odsłoniętą powierzchnię i może poprawić reakcję taśmy na ciepło i zużycie powierzchni w porównaniu z konstrukcją bez powłoki. Rzeczywiste korzyści zależą od składu powłoki, pokrycia, tkaniny i warunków ekspozycji.
Powłoka nie przekształca taśmy w krzemionkę ani włókno ceramiczne i nie kwalifikuje automatycznie gotowego paska do pracy w bezpośrednim kontakcie z płomieniem, stopionym metalem, substancjami chemicznymi lub w warunkach ciągłej temperatury. Należy określić przeznaczenie powłoki i poprosić o dowody dotyczące wymaganych warunków dla danego produktu.
Określ oddzielnie temperaturę ciągłą i szczytową ekspozycję
Ciągła temperatura pracy, okresowa temperatura szczytowa i bezpośrednie narażenie na działanie płomienia to różne warunki. Krótkotrwała wartość narażenia nie powinna być stosowana jako normalna granica działania dla taśmy, która pozostaje ściskana lub musi się zginać podczas pracy.
Aktualna strona produktu p203 reklamuje wartość do 1000°C, ale nie definiuje jasno, czy chodzi o ciągłą pracę, szczytowe narażenie, limit włókna, czy wynik testu. Przed wprowadzeniem temperatury numerycznej do specyfikacji urządzenia należy potwierdzić wartość znamionową dla konkretnej gotowej konstrukcji.
Do celów przeglądu technicznego należy podać normalną temperaturę w miejscu montażu taśmy, maksymalną temperaturę krótkotrwałą, czas trwania i częstotliwość szczytową, ewentualną ekspozycję na bezpośrednie działanie płomienia, wymagane warunki po schłodzeniu oraz informację, czy złącze otwiera się i zamyka wielokrotnie.
Grubość instalacji i kompresja wymagają własnej specyfikacji
Nominalna grubość taśmy jest mierzona na dostarczonym materiale tekstylnym w określonych warunkach. Grubość po zainstalowaniu to wymiar po obciążeniu powierzchni ustalającej i łączącej. Należy odnotować, czy rysunek dotyczy zamkniętej szczeliny, ściśniętej grubości, czy określonego obciążenia.
Nie ma uniwersalnego stopnia kompresji ani momentu obrotowego śrub, który byłby ustalony pod pojęciem „taśma wermikulitowa”. Nie należy dokręcać elementów ponad zatwierdzoną wartość konstrukcyjną, aby skompensować słabe dopasowanie.
Przed cięciem zaplanuj narożniki, końce i połączenia
Przed cięciem na długość produkcyjną przetestuj najbardziej skomplikowany odcinek trasy. Pokaż punkty początkowy i końcowy, położenie otworu środkowego, rząd łączników, szczegóły narożników, lokalizacje połączeń, dopuszczalne nakładanie oraz obszary, które muszą pozostać wolne do kontroli lub ruchu.
Nie należy nakładać dodatkowej warstwy ani stosować dodatkowej warstwy jedynie w celu zakrycia szczeliny, jeśli dodatkowa warstwa uniemożliwia zamknięcie pokrywy. W przypadku, gdy połączenie wymaga określonej szczelności, należy zastosować kwalifikowaną konstrukcję uszczelnienia i kryteria testowe urządzenia.
Utrzymanie mechaniczne nie jest tym samym, co uszczelnienie ciśnieniowe
Śruby mogą utrzymać taśmę, ale ich obecność nie czyni tkaniny uszczelką odporną na ciśnienie. Tkany pasek może mieć ścieżki przechodzące przez splot, strefę środkową lub krawędzie cięcia. Powłoka nie sprawia, że ścieżki te są automatycznie gazoszczelne lub cieczoszczelne.
Jeśli złącze kontroluje wyciek gazu procesowego, ciśnienie lub zdefiniowaną atmosferę, należy określić dopuszczalną prędkość wycieku, ciśnienie próbne, medium, temperaturę i czas trwania. Nie należy używać taśmy osnowowej do naprawy nieszczelnej rury lub uszkodzonej granicy ciśnienia.
Taśma tkana zwykła czy taśma osnowowa?
Taśma wermikulitowa tkana w sposób prostyjest to ciągły tkany pasek przeznaczony do owijania, izolacji lub zastosowań płaskich, w których nie jest wymagana centralna strefa mocowania.Taśma osnowowaposiada centralną strefę o zmniejszonym rozstawie włókien przeznaczoną do montażu śrub lub trzpieni.
Porównajtaśma z włókna szklanego pokryta wermikulitem, tkana w sposób prostyJeśli zespół nie wymaga centralnej strefy mocowania, należy upewnić się, że dane dotyczące materiału, powłoki i serwisu są odpowiednie dla danego zastosowania; konstrukcje nie są zamienne wyłącznie ze względu na wspólną powłokę.
Zatwierdź próbkę w rzeczywistym stawie
Przetestuj wybraną taśmę, używając odpowiednich śrub, elementów mocujących, powierzchni przylegania i kolejności montażu. Sprawdź wyrównanie otworu środkowego, kontakt taśmy bocznej, przecięcia lub rozciągnięcie, zamknięcie, pozycję po cyklu, stan powłoki oraz wszelkie określone kryteria termiczne lub dotyczące szczelności.
W przypadku złącza otwierającego się podczas konserwacji, należy uwzględnić otwarcie, kontrolę i ponowny montaż podczas próby. Próbka, która pasuje podczas montażu na zimno, może zachowywać się inaczej po wystawieniu na działanie ciepła lub wielokrotnym kontakcie.
Co należy uwzględnić w zapytaniu ofertowym
| Pozycja zapytania ofertowego | Informacje do podania |
|---|---|
| Aplikacja | Drzwi pieca, pokrywa pieca, panel inspekcyjny, złącze kanału gorącego lub inny zespół przemysłowy. |
| Budowa | Taśma osnowowa z włókna szklanego pokryta wermikulitem i określonym wzmocnieniem lub obróbką. |
| Wymiary | Szerokość całkowita, szerokość otworu środkowego, grubość, długość rolki lub cięcia oraz tolerancje. |
| Elementy złączne | Średnica śruby, skok, odsadzenia końcowe, ilość i położenie rzędu. |
| Wspólny projekt | Szerokość siedziska, zamknięta szczelina, grubość zabudowy, narożniki i sposób mocowania. |
| Temperatura | Ciągła temperatura, szczytowa temperatura, czas trwania, częstotliwość i bezpośrednie narażenie na płomień. |
| Przyjęcie | Dopasowanie, stan po cyklu, wydajność cieplna i kryteria szczelności, jeśli mają zastosowanie. |
| Dostarczać | Ilość, opakowanie, zatwierdzenie próbki i rwymagania dotyczące powtarzania zamówień. |
Zapytaj o taśmę Drop-Warp pokrytą wermikulitem
BSTFLEX dostarczaTaśma osnowowa z włókna szklanego powlekanego wermikulitemDo przemysłowej izolacji termicznej i szczegółów połączeń śrubowych. Prześlij rysunek urządzenia, rozmieszczenie elementów złącznych, wymagane wymiary i profil temperaturowy, aby można było porównać konstrukcję z zastosowaniem.
W przypadku innych materiałów i konstrukcji przemysłowych należy porównaćTaśmy przemysłowe wysokotemperaturowe BSTFLEX, Lubpoproś o wycenę taśmy osnowowej.
