Jak dobrać aluminiowo-silikonowy rękaw z włókna szklanego do okablowania silnika

Oct 29,2026

Przewód czujnika poprowadzony obok kolektora wydechowego potrzebuje czegoś więcej niż tylko koszulki, która wygląda na refleksyjną. Inżynier musi wiedzieć, skąd pochodzi ciepło, jak blisko niego biegnie przewód oraz czy koszulkę można założyć bez zarysowania jej zewnętrznej powierzchni. W przypadku projektu nowej wiązki opcją rurkową do oceny jest koszulka z włókna szklanego powlekanego aluminium i silikonem. Łączy ona oplot z włókna szklanego z zewnętrzną powłoką aluminiową i silikonową; rzeczywisty wynik termiczny zależy od gotowego montażu i jego ekspozycji.

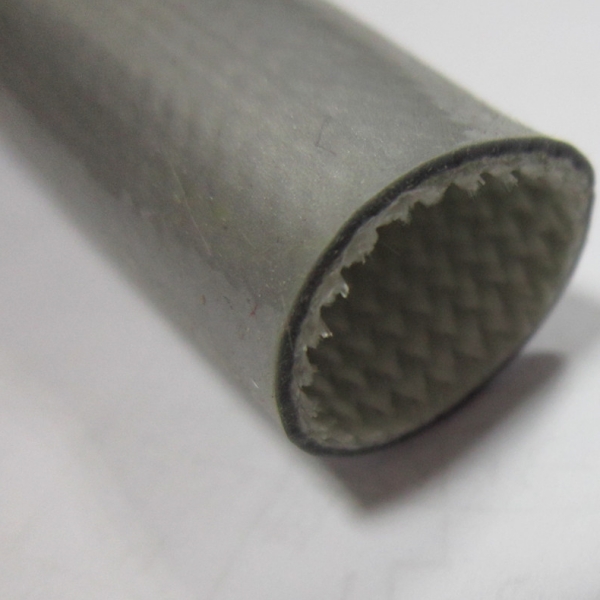

aluminum silicone coated fiberglass sleeve

Zacznij od trasy, a nie od nominalnej średnicy koszulki

Zaznacz najgorętsze sekcje na rysunku lub zdjęciu. Zapisz najbliższy element wydechu, odstęp od niego, długość ekspozycji oraz pozycję zacisków, odgałęzień i złączy. Koszulka, która pasuje do prostego kabla na stole warsztatowym, może marszczyć się na gięciu lub zatrzymywać na kołnierzu złącza. Zmierz wiązkę w jej najszerszym punkcie wewnątrz chronionego odcinka, a następnie zmierz każdą część, przez którą koszulka musi przejść podczas montażu.

Zapisz również, czy wiązka jest montowana przed zainstalowaniem silnika. Ten produkt jest ciągłą rurką, więc zazwyczaj wymaga dostępu do końca w celu instalacji. Jeśli złącze nie może zostać usunięte, zapytaj o odpowiednią konstrukcję rozciętą lub owijaną zamiast zakładać, że ta rurka może otworzyć się na całej długości.


Zrozum, co powierzchnia refleksyjna może, a czego nie może zrobić

Zewnętrzna strona ma na celu pomóc w zarządzaniu ciepłem promieniowania od pobliskich gorących części. Musi być skierowana w stronę źródła i pozostać w miarę nienaruszona. Ścieranie o wspornik, wielokrotne ocieranie o zacisk, zanieczyszczenie olejem lub nadmiernie ciasny łuk mogą zmienić stan powierzchni. Koszulka nie tworzy stałego bezpiecznego odstępu, a powłoka refleksyjna nie ustala dopuszczalnej temperatury izolacji przewodu wewnątrz niej.

Oddziel trzy pomiary podczas oceny: temperaturę źródła ciepła, temperaturę na zewnętrznej stronie koszulki oraz temperaturę na kablu lub przewodzie czujnika podczas rzeczywistego cyklu roboczego. Praca na biegu jałowym, obciążenie ciągłe i nagrzewanie po wyłączeniu mogą dać różne wyniki. Jeśli montaż ma bezpośredni kontakt z gorącą rurą, określ ten kontakt wyraźnie; aplikacja ciepła promieniowania i aplikacja ciepła kontaktowego to różne testy.


Sprawdź gotową koszulkę w odniesieniu do wiązki

Strona produktu aluminum silicone coated fiberglass sleeve product page zawiera nominalne średnice wewnętrzne i tolerancje średnicy, w tym małe rozmiary dla poszczególnych przewodów. Traktuj tabelę jako punkt wyjścia do zamówienia próbki. Poproś o gotową średnicę wewnętrzną i odpowiednią tolerancję proponowanego rozmiaru, a następnie potwierdź rzeczywiste dopasowanie na wiązce i ewentualne przeszkody montażowe. Grubość powłoki i ruch oplotu mają znaczenie, gdy część znajduje się blisko limitu swojego nominalnego rozmiaru.

Do próby produkcyjnej sprawdź ucięty koniec, prosty odcinek, najciasniejsze zagięcie oraz obszar pod każdym klipsem mocującym. Potwierdź, że koszulka nie wypycha odgałęzienia lub złącza poza pozycję. Zdecyduj, czy końce zostaną zamocowane mechanicznie, pokryte zatwierdzonym zakończeniem, czy pozostawione dostępne do serwisu. Nie zakładaj, że zwykła taśma lub klej przetrwają tę samą ekspozycję co koszulka.


Co uwzględnić w zamówieniu próbki

  • Rysunek wiązki lub zaznaczone zdjęcie z chronioną długością i orientacją względem źródła ciepła.
  • Średnica zewnętrzna wzdłuż trasy oraz maksymalna średnica, przez którą rurka musi przejść podczas montażu.
  • Minimalny promień gięcia po zainstalowaniu, klipsy, punkty styku i dostępny odstęp.
  • Źródło ciepła, odległość, cykl pracy, nagrzewanie szczątkowe po wyłączeniu oraz wszelkie bezpośrednie kontakty.
  • Typ izolacji przewodu i jej dopuszczalna temperatura od dostawcy przewodu.
  • Wymagana długość próbki, proponowany rozmiar koszulki, roczna ilość i wszelkie kryteria kontroli.

Poproś o dane z testów dla proponowanej gotowej konstrukcji, gdy aplikacja ma zdefiniowane wymagania termiczne lub elektryczne. Sama nazwa produktu nie jest klasyfikacją temperaturową, a sama konstrukcja z włókna szklanego nie dowodzi określonego rezultatu dielektrycznego. Jeśli izolacja elektryczna jest wymogiem bezpieczeństwa, określ właściwą metodę badania, próbkę i wartość akceptacji przed zatwierdzeniem koszulki.


Praktyczne sprawdzenie próbki

Zainstaluj próbkę zgodnie z zamierzoną metodą produkcyjną. Sfotografuj powierzchnię przed i po przeciągnięciu jej przez wiązkę, zwłaszcza na złączach i zagięciach. Sprawdź pod kątem odsłoniętych włókien szklanych, uszkodzeń powłoki, strzępienia, przesuwania na końcach oraz kolizji z punktami serwisowymi. Następnie porównaj temperatury chronionego i niechronionego przewodu w tych samych lokalizacjach podczas reprezentatywnego cyklu roboczego. Zapisz warunki otoczenia i umiejscowienie czujnika, aby inny inżynier mógł powtórzyć porównanie.

Jeśli trasa ulegnie zmianie lub złącze zostanie przeprojektowane, powtórz kontrolę dopasowania. Pozytywny wynik na jednej średnicy wiązki lub jednym układzie silnika nie powinien być traktowany jako zatwierdzenie dla każdego wariantu.


Często zadawane pytania

Czy tę koszulkę można założyć na zmontowane złącze?

Tylko wtedy, gdy maksymalny wymiar zewnętrzny złącza może przejść przez wybraną gotową koszulkę bez jej uszkadzania. Zmierz złącze, a nie tylko wiązkę kabli. Jeśli dostęp do wolnego końca jest niemożliwy, omów konstrukcję rozciętą.

Czy aluminiowa powierzchnia gwarantuje stałą redukcję temperatury przewodu?

Nie. Prześwit, temperatura źródła, stan powierzchni, ruch powietrza, punkty styku i cykl pracy – wszystko to wpływa na wynik. Przetestuj kompletne prowadzenie z czujnikami temperatury na chronionym komponencie.

Czy nadaje się jako certyfikowana izolacja elektryczna?

Nie wyciągaj wniosków o klasie dielektrycznej z opisu materiału. Poproś o wyniki badań dla konkretnego gotowego rozmiaru i konstrukcji pod kątem wymagań elektrycznych zespołu.

W celu uzyskania próbki lub wyceny wyślij rysunek wiązki i warunki ekspozycji wraz z wymaganymi gotowymi wymiarami. Firma Anhui Parker New Material Co., Ltd. może wtedy przeanalizować konstrukcję koszulki i zakres próbek pod kątem rzeczywistej instalacji.
