W hutcie stali problem nie polega po prostu na tym, czy wąż hydrauliczny znajduje się w gorącym obszarze. Właściwy rękaw przeciwpożarowy zależy od tego, co faktycznie dociera do węża: ciągłe ciepło promieniowania, sporadyczny płomień, krople stopionego metalu, gorące cząstki, tarcie mechaniczne lub kilka z tych zagrożeń w tym samym miejscu.
W przypadku przewodów hydraulicznych narażonych na znaczne ciepło zewnętrzne lub rozbryzgi stopionego metalu, pokryty silikonem rękaw przeciwpożarowy z włókna szklanego zapewnia barierę termiczną wokół węża. Tam, gdzie występuje również zużycie mechaniczne, wykończona konstrukcja ręk zarówno pod kątem narażenia termicznego, jak i ścierania, zamiast zakładać, że jakikolwiek rękaw wysokotemperaturowy rozwiąże każdy problem ochrony węża.
BSTFLEX produkuje kilka konstrukcji dla takich środowisk. The Hydraulic Hose Protection Fire Sleeve stanowi punkt wyjścia dla układów hydraulicznych narażonych na działanie ciepła, płomieni, rozbryzgów stopionego metalu i zużycia mechanicznego, podczas gdy Texturized Fiberglass Fire Sleeve oferuje grubszą konstrukcję z włókna szklanego do zastosowań, w których oceniany jest cięższy projekt rękawa.

Hutniczy rękaw przeciwpożarowy to zewnętrzna osłona ochronna na węże, kable lub przewody pracujące w pobliżu urządzeń wysokotemperaturowych. Jego przeznaczenie powinno być definiowane przez rzeczywiste zagrożenie zewnętrzne, a nie tylko przez nazwę branżową.
| Zagrożenie | Co się dzieje przy wężu | Czego powinna dotyczyć specyfikacja rękawa |
|---|---|---|
| Ciepło promieniowania | Wąż jest nagrzewany bez dotykania gorącego sprzętu. | Ciągła ekspozycja, odległość od źródła, zainstalowana geometria i temperatura węża pod rękawem. |
| Rozbryzg stopionego metalu | Krople lub krótkotrwałe rozbryzgi mogą bezpośrednio uderzyć w ochronę węża. | Odpowiednie dowody z testów odporności na rozbryzgi stopionego metalu, pokrycie rękawa, układ szwów i szczegóły odsłoniętych końców. |
| Płomień lub ciepło błysku | Zespół może doświadczyć krótkotrwałego bezpośredniego narażenia termicznego. | Warunki testowe specyficzne dla produktu, czas trwania ekspozycji i kryteria akceptacji. |
| Gorące cząstki i zendralia | Gorące zanieczyszczenia mogą kontaktować się z chronioną trasą lub gromadzić się wokół niej. | Stan powierzchni, prowadzenie, orientacja i częstotliwość inspekcji. |
| Ścieranie i wibracje | Wąż lub rękaw wielokrotnie stykają się z konstrukcjami maszyn lub sąsiednimi przewodami. | Wydajność ścierania, prześwit, punkty podparcia i ruch sprzętu. |
| Zanieczyszczenie olejem | Płyn hydrauliczny lub olej przemysłowy może dotrzeć do powierzchni ochronnej. | Dowody odporności na olej specyficzne dla produktu i procedura inspekcji. |
Te zagrożenia należy rejestrować osobno. Rękaw przetestowany pod kątem kropli stopionego metalu nie powinien być automatycznie opisywany jako odpowiedni do zanurzenia w stopionym metalu, a wysoka klasa ciągłej temperatury nie określa jego wydajności podczas bezpośredniego działania płomienia.

Układ każdego zakładu jest inny, ale niektóre obszary wyposażenia zasługują na dokładniejszy przegląd prowadzenia węży, ponieważ układy hydrauliczne mogą pracować w pobliżu skoncentrowanego ciepła, gorącego materiału lub poruszających się maszyn.
Przewody hydrauliczne wokół klatek walcowniczych, prowadnic i powiązanych siłowników mogą łączyć ruch, wibracje i podwyższone temperatury otoczenia. Trasa węża powinna być najpierw sprawdzona pod kątem kontaktu mechanicznego i prześwitu od gorących komponentów.
Jeśli nie da się uniknąć zewnętrznego ciepła, należy wskazać odcinek wymagający rękawa przeciwpożarowego i sprawdzić ten odcinek przy pełnym dozwolonym ruchu urządzenia. Osłona, która działa, gdy urządzenie jest zatrzymane, może się marszczyć, przesuwać lub ocierać, gdy siłownik zmienia pozycję.
Tam, gdzie przewody hydrauliczne pracują wokół urządzeń do odlewania lub obsługi gorących produktów, należy określić, czy wiarygodne narażenie dotyczy głównie ciepła promieniowania, gorących cząstek czy rozbryzgów stopionego metalu. Nie są to warunki zamienne.
Pokaż źródło ciepła i prawdopodobny kierunek rozbryzgu na rysunku aplikacyjnym. Pomaga to określić wymagany zasięg i pozwala uniknąć traktowania każdego przewodu hydraulicznego w obszarze tak, jakby był poddany tak samo obciążeniu termicznemu.
Układy hydrauliczne pracujące wokół pieców, urządzeń wsadowych lub innych procesów metalurgicznych mogą być narażone na intensywne ciepło promieniowania nawet bez bezpośredniego kontaktu z płomieniem lub metalem.
Zmierz lub ustal rzeczywiste obciążenie w miejscu zamontowania węża. Temperatura pieca lub kąpieli metalowej nie jest taka sama jak temperatura odczuwana przez osłonę przeciwpożarową.
Niektóre węże wymagają stosunkowo częstych przeglądów lub wymiany ze względu na ruch maszyny lub warunki eksploatacji. W takich miejscach sposób montażu staje się częścią specyfikacji osłony.
Osłona rurkowa może być odpowiednia podczas produkcji zamiennego zespołu węża. W przypadku, gdy wąż jest już podłączony i nie można go łatwo zdemontować, można zamiast tego rozważyć konstrukcję otomanową (ottwieraną).
Rozbryzgi stopionego metalu nie powinny być sprowadzasne do hasła marketingowego typu „odporność na ekstremalne ciepło”. Jest to wyraźne zagrożenie zewnętrzne i powinno być poparte odpowiednią metodą testową.
BSTFLEX Osłona przeciwpożarowa do węży hydraulicznychzostał oceniony przy użyciu testu rozprysku stopionego metalu BS EN 373. Te same informacje o produkcie identyfikują również test odporności na ścieranie BS EN 388 oraz test odporności na oleje BS EN ISO 6530.
Wyniki te stanowią przydatny dowód przy wyborze produktu, jednak nazwy testów powinny pozostać przypisane do testowanej konstrukcji osłony ognioodpornej. Nie kwalifikują one automatycznie każdej powlekanej silikonem osłony, typu zamknięcia, zmodyfikowanego szwu lub wykonanego pokrowca dostarczanego przez producenta.
W przypadku projektu stalowni zadaj cztery pytania:
Jeśli aplikacja wiąże się z trudniejszymi warunkami niż te, które odzwierciedlają dostępne dowody, zidentyfikuj tę różnicę przed zwolnieniem zlecenia produkcyjnego.

Przewód hydrauliczny może ulec degradacji termicznej nawet wtedy, gdy nie dotyka go żaden płomień ani stopiony metal. Energia promieniowania z pobliskiej gorącej powierzchni może stale podnosić temperaturę powłoki przewodu podczas pracy.
W przypadku ekspozycji na ciepło promieniujące określ odległość między wężem a źródłem ciepła, czas pracy, dostępny przepływ powietrza oraz wszelkie istniejące bariery. Tam, gdzie to możliwe, popraw trasę prowadzenia lub zwiększ odległość przed poleganiem wyłącznie na izolacji.
Następnie ustal, jaka temperatura jest dopuszczalna dla węża. Zadaniem osłony ognioodpornej jest zmniejszenie zewnętrznej ekspozycji termicznej; nie zmienia ona dopuszczalnych limitów płynów, ciśnienia ani temperatury określonych przez producenta węża.
Nie szacuj temperatury węża poprzez odjęcie założonej liczby stopni od temperatury źródła ciepła. Przenikanie ciepła zależy od geometrii instalacji i warunków roboczych. Tam, gdzie temperatura chronionego komponentu ma kluczowe znaczenie, zweryfikuj ją na rzeczywistym montażu lub za pomocą odpowiedniej oceny inżynieryjnej.
Nie każda instalacja w hutcie stali wymaga najgrubszej dostępnej osłony. Dodatkowy materiał wpływa na średnicę zewnętrzną, elastyczność, luz montażowy oraz koszt.
Produkt BSTFLEX HFRS Texturized Fiberglass Fire Sleevewykorzystuje teksturowaną przędzę z włókna szklanego z powłoką z kauczuku silikonowego i ma grubszą strukturę z włókna szklanego niż standardowa osłona ognioodporna. Firma BSTFLEX wymienia huty stali wśród docelowych zastosowań.
Czyni to ten produkt wartym rozważenia, gdy projekt wymaga cięższej konstrukcji osłony. Nie należy go wybierać wyłącznie dlatego, że określenie „heavy duty” brzmi bezpieczniej.
Porównaj proponowane konstrukcje standardowe i o podwyższonej wytrzymałości pod kątem:
| Punkt porównania | Pytanie do przeglądu próbki |
|---|---|
| Zainstalowana średnica zewnętrzna | Czy grubsza osłona nadal mieści się w uchwytach, prowadnicach i obok sąsiednich komponentów? |
| Gięcie | Czy gotowy zespół zachowuje wymagany przez producenta węża promień gięcia? |
| Kontakt mechaniczny | Czy sama osłona będzie się wielokrotnie ocierać o otaczający sprzęt? |
| Wymaganie termiczne | Który produkt posiada dowody mające zastosowanie do wymaganej ekspozycji? |
| Metoda instalacji | Czy wybraną konstrukcjęmożna zainstalować nad planowanym wężem i złączkami? |
| Inspekcja | Czy technicy mogą nadal kontrolować wąż, końcówki i chronioną trasę? |
Wybór powinien opierać się na wymaganych parametrach końcowych, a nie wyłącznie na grubości ścianki.

Trasy węży w hutach stali często łączą ekspozycję na wysoką temperaturę z wibracjami lub kontaktem mechanicznym. W takiej sytuacji kupujący powinien unikać traktowania ciepła i ścierania jako dwóch niepowiązanych ze sobą pozycji z katalogu.
Rękaw ognioodporny do węży hydraulicznych BSTFLEX posiada osobne wyniki badań w zakresie odporności na odpryski stopionego metalu i ścieranie. Jest to przydatne tam, gdzie oba zagrożenia są istotne, ale instalację nadal należy sprawdzić pod kątem rzeczywistego wzorca kontaktu.
Najpierw ustal, co ociera. Jeśli wąż jest wielokrotnie dociskany do ostrego wspornika z powodu nieprawidłowej trasy, dodanie osłony ochronnej nie usuwa podstawowego problemu z prowadzeniem.
Jeśli to możliwe:
W przypadku aplikacji zdominowanej przez tarcie niskotemperaturowe, a nie ciepło, dedykowany tekstylny rękaw odporny na ścieranie może okazać się lepszym rozwiązaniem. Rękaw ognioodporny nie powinien być automatycznie traktowany jako najlepszy wybór dla każdego węża na maszynie.
Jako pomiar początkowy należy przyjąć zewnętrzną średnicę gotowego węża. Oznaczenie (dash number) węża hydraulicznego zazwyczaj określa średnicę nominalną, a nie średnicę zewnętrzną na oplocie węża.
Następnie sprawdź największą złączkę, tuleję lub łącznik, przez który musi przejść rurkowy rękaw. Rękaw pasujący do korpusu węża może nie przejść przez zakończoną końcówkę węża.
Tabela Tabela rozmiarów rękawów ognioodpornych BSTFLEX szczegółowo wyjaśnia kontrole zewnętrznej średnicy węża i luzu na złączkach.
W przypadku instalacji hutniczej należy również sprawdzić zewnętrzną średnicę po zamontowaniu rękawa. Dodatkowa grubość ścianki może zmniejszyć prześwit przez podporę, w pobliżu klatki walcowniczej lub między sąsiadującymi poruszającymi się zespołami.
Gdy wąż jest konfekcjonowany lub wymieniany podczas planowanej konserwacji, rurkowy rękaw ognioodporny można zazwyczaj traktować jako część zdefiniowanego procesu montażu węża. Przed ostatecznym montażem należy ustalić wymaganą długość rękawa i obróbkę końców.
Nie należy zmieniać zatwierdzonego przez producenta węża procesu montażu złączek tylko po to, aby zainstalować rękaw.
Jeśli obie złączki są już podłączone, a dostęp do końców jest ograniczony, wtłoczenie nadwymiarowego rękawa rurkowego na miejsce może stworzyć niepotrzebnie luźną instalację.
Produkt Rękaw ognioodporny rozpinany BSTFLEX Snap Wrap Firesleeve to konstrukcja otwieraną, którą można zamontować wokół istniejącego węża. Może to być przydatne tam, gdzie ważny jest dostęp konserwacyjny.
W przypadku zastosowań w hutach stali należy ocenić zamknięty szew i zatrzask pod kątem rzeczywistego kierunku ciepła i odprysków. Rozpinany rękaw zapewnia dostęp instalacyjny; nie oznacza to jednak, że jego zamknięcie można umieścić bezpośrednio w strefie jakiegokolwiek działania bez uprzedniej weryfikacji.
Zabezpieczony wąż nadal posiada punkty przejścia, w których kończy się rękaw ognioodporny, a zaczyna złączka lub nieosłonięty wąż. Zaznacz te pozycje na rysunku instalacyjnym.
Należy rozważyć, czy odprysk może dostać się do odsłoniętego końca tekstylnego, czy rękaw może zsunąć się z zabezpieczonego odcinka oraz czy metoda mocowania pozostaje dostępna do inspekcji.
Tam, gdzie wymagane jest uszczelnienie końców lub mocowanie mechaniczne, należy określić zatwierdzoną taśmę, obejmę lub metodę zakończenia jako część gotowego zespołu. Nie należy zastępować zwykłej opaski zaciskowej ani taśmy ogólnego przeznaczenia tylko dlatego, że łatwiej je zdobyć podczas konserwacji.

Środowiska hydrauliczne rzadko są całkowicie wolne od oleju. Rękaw ognioodporny do węży hydraulicznych BSTFLEX posiada badania odporności na olej, jednak olej zaobserwowany na zainstalowanym rękawie powinien nadal być powodem do przeprowadzenia inspekcji.
Określ, czy zanieczyszczenie pochodzi z rutynowej konserwacji, niepowiązanego źródła, czy z wycieku z chronionego węża lub złączki.
Osłona przeciwpożarowa nie może być używana do ukrywania:
Rozwiąż problem z wężem przed ponownym założeniem osłony ochronnej.
Częstotliwość inspekcji powinna być dostosowana do wymagań dotyczących konserwacji i ryzyka sprzętu, a nie opierać się na uniwersalnej liczbie godzin roboczych.
Podczas autoryzowanej inspekcji należy szukać widocznych zmian zarówno w samej osłonie ochronnej, jak i w sposobie jej montażu:
| Obszar inspekcji | Czego szukać |
|---|---|
| Powierzchnia silikonowa | Przecięcia, silne stwardnienie, ubytki powłoki, uszkodzenia od oparzeń lub miejsca uderzone przez gorący materiał. |
| Podłoże z włókna szklanego | Odsłonięte lub uszkodzone włókna oraz utrata zamierzonej ściany ochronnej. |
| Pozycja osłony | Przemieszczenie poza wyznaczoną strefę ciepła lub odprysków. |
| Końce i mocowanie | Luźne obejmy, uszkodzone wykończenie końców lub zanieczyszczenia dostające się do wnętrza rękawa. |
| Wąż pod spodem | Ścieranie, wycieki, odkształcenia lub uszkodzenia termiczne, o ile dostęp kontrolny na to pozwala. |
| Trasa maszyny | Nowe punkty styku spowodowane zużyciem sprzętu, regulacją lub zmianą ułożenia węża. |
Po poważnym incydencie związanym z odpryskiem stopionego metalu lub płomieniem nie należy oceniać dalszej przydatności do użytku wyłącznie na podstawie tego, czy rękaw nadal wygląda na nienaruszony z odległości. Należy postępować zgodnie z zatwierdzonymi kryteriami kontroli lub wymiany dla danego zastosowania.
| Zaobserwowany stan | Kierunek wyboru | Ważna weryfikacja |
|---|---|---|
| Ciepło promieniowania przy ograniczonym kontakcie mechanicznym | Standardowa koszulka ognioodporna ze zbrojonego silikonem włókna szklanegomoże być odpowiednia. | Temperatura instalacji, rozmiar koszulki i stopień pokrycia. |
| Ryzyko rozbryzgu stopionego metalu | Zastosuj konstrukcję z odpowiednimi dowodami odporności na rozbryzgi stopionego metalu. | Zakres testu, kierunek rozbryzgu, narażenie szwów i krawędzi. |
| Ciepło plus wibracje lub tarcie | Oceń rękaw ognioodporny o zweryfikowanej wydajności mechanicznej. | Rzeczywiste punkty styku, przebieg i ślady tarcia. |
| Trudne środowisko wymagające grubszej konstrukcji | Porównaj wytrzymały rękaw ognioodporny z teksturowanego materiału z produktem standardowym. | Prześwit, elastyczność i dowody termiczne specyficzne dla produktu. |
| Istniejący podłączony wąż bez dostępu do końcówek | Oceń otwierany rękaw ognioodporny zapinany na zatrzaski lub owijany. | Dopasowanie zamknięte, pozycja szwu i narażenie zamknięcia. |
| Tylko ścieranie w niskich temperaturach | Rozważ dedykowany rękaw chroniący przed ścieraniem zamiast rękawa ognioodpornego. | Stopień ścierania i rzeczywista temperatura otoczenia. |
Przydatne zapytanie ofertowe powinno wskazywać konkretną lokalizację węża, zamiast po prostu żądać „rękawa wysokotemperaturowego do huty stali”.
Podaj:
Zdjęcia pomagają zidentyfikować środowisko, ale nadal należy dostarczyć informacje wymiarowe i operacyjne. W przypadku ruchomych urządzeń należy uwzględnić więcej niż jedną pozycję roboczą lub dostarczyć rysunek trasy.
Właściwy rękaw zależy od rzeczywistego zagrożenia. Rękaw ognioodporny z włókna szklanego powlekanego silikonem jest powszechnym punktem wyjścia w przypadku występowania zewnętrznego ciepła promieniowania, płomienia lub odprysków stopionego metalu. Jeśli wąż jest również narażony na silne ścieranie, należy ocenić właściwości mechaniczne gotowego rękawa i w miarę możliwości skorygować trasę węża.
Rękaw ognioodporny może zapewnić ochronę przed odpryskami stopionego metalu o krótkim czasie trwania, jeśli konkretny produkt posiada odpowiednie dowody z badań. Nie należy tego interpretować jako ochrony przed zanurzeniem, ciągłym przepływem stopionego metalu lub ekspozycją poza warunkami testowymi.
Decyzję należy podjąć na podstawie wymagań aplikacji. Grubsza, teksturowana konstrukcja może być warta rozważenia, gdy wymagana jest większa grubość ścianki, jednak należy również wziąć pod uwagę dodatkową średnicę, elastyczność, prześwit złączek i specyficzne dla produktu dowody z badań.
Nie projektuj instalacji z uwzględnieniem ciągłego bezpośredniego kontaktu, chyba że cały zespół został oceniony pod kątem takiego warunku. W miarę możliwości należy zachować odpowiednie ułożenie i odstęp od gorących powierzchni, a następnie użyć rękawa ognioodpornego, aby zabezpieczyć pozostałe zewnętrzne źródła ciepła.
Standardowy rękaw rurkowy wymaga odpowiedniej ścieżki wprowadzania od końca. W przypadku istniejącego podłączonego węża można rozważyć zastosowanie otwartego rękawa na zatrzaski lub owijanego, jeśli odłączenie jest niepraktyczne.
Nie automatycznie. Rękaw ognioodporny jest wybierany głównie ze względu na zagrożenia termiczne i związane z płomieniem, chociaż niektóre konstrukcje mają również zweryfikowaną odporność na ścieranie. Tam, gdzie ścieranie jest jedynym istotnym zagrożeniem, bardziej odpowiedni może być dedykowany rękaw do węży odporny na ścieranie.

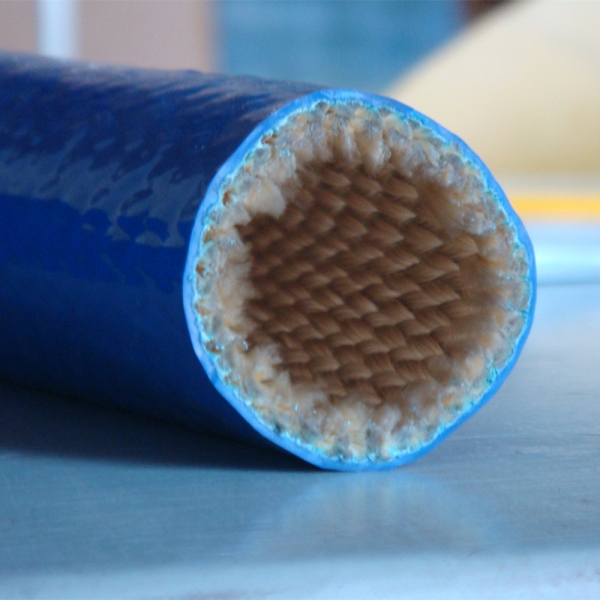

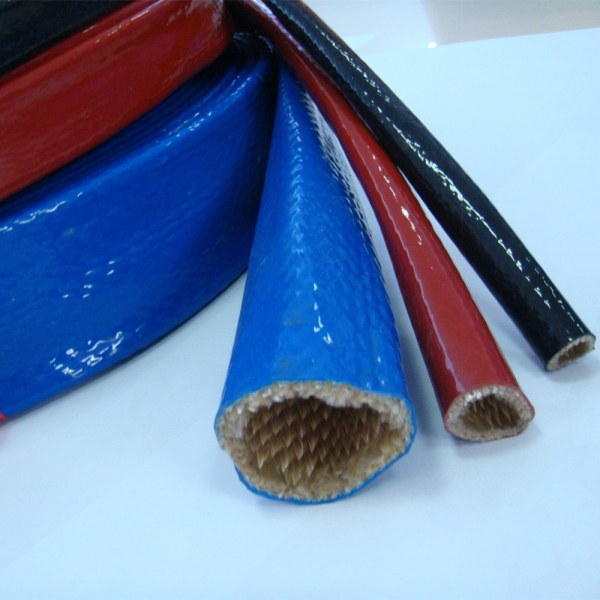

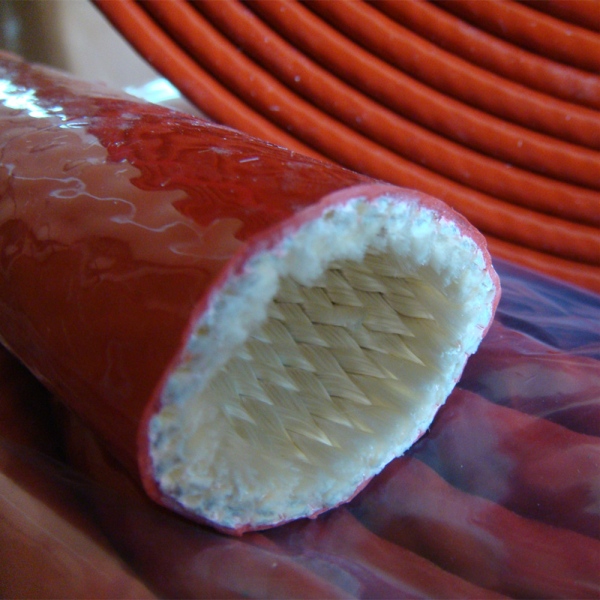

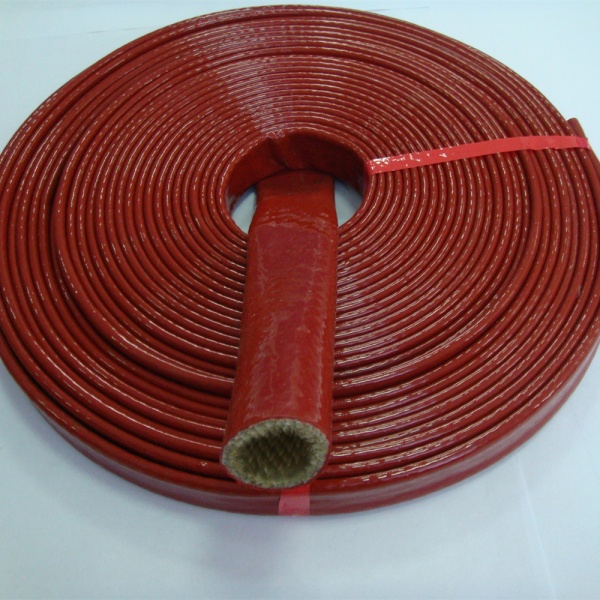

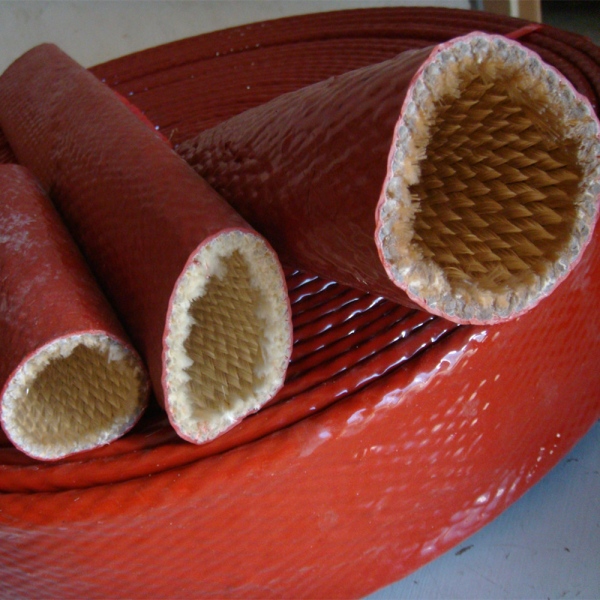

BSTFLEX produkuje pokryte silikonem osłony ognioodporne z włókna szklanego do węży hydraulicznych, kabli i przewodów przemysłowych pracujących w wymagających warunkach termicznych. Dostępne są konstrukcje standardowe, o dużej wytrzymałości oraz otwierane, przeznaczone do różnych warunków instalacji.
W przypadku urządzeń hutniczych lub metalurgicznych należy przesłać wymiary węża, trasę, lokalizację źródła ciepła, narażenie na odpryski, ruch oraz wymaganą dokumentację. BSTFLEX może wykorzystać te szczegóły do oceny najbardziej odpowiedniej istniejącej konstrukcji opasanki przeciwpożarowej i przygotowania próbek do danego zastosowania.
Poproś o dane techniczne, raporty z badań, próbki lub wycenę OEM od BSTFLEX.
