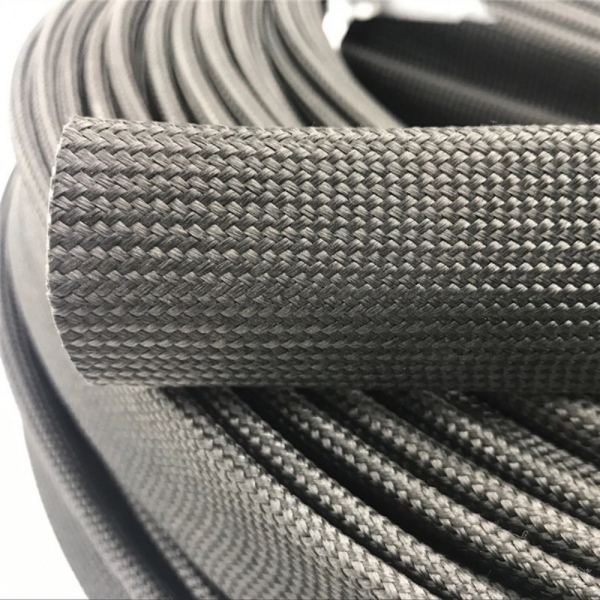

Nasączona koszulka z włókna szklanego to pleciona rurka z włókna szklanego impregnowana spoiwem żywicznym, które pomaga utrzymać przędze razem podczas cięcia i montażu. Dla kupca produkcyjnego kluczowe pytanie dotyczy zachowania gotowej koszulki na linii montażowej: czy przycięty koniec zachowuje zwartą formę, czy rurka swobodnie przechodzi nad komponentem oraz czy zachowuje wymaganą ochronę po ekspozycji eksploatacyjnej.

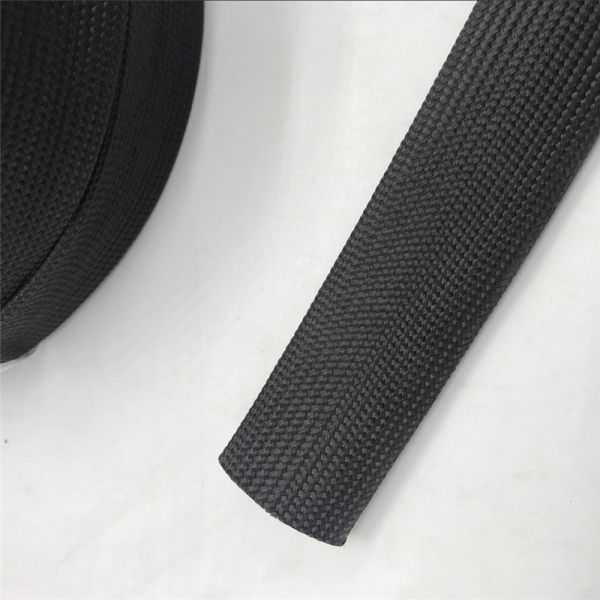

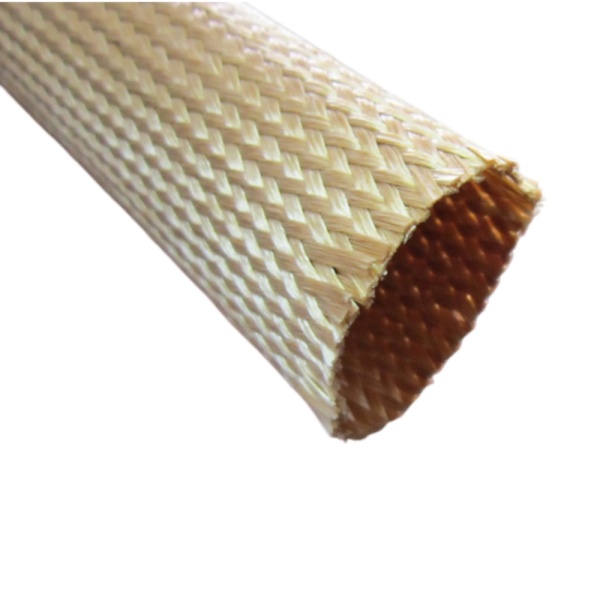

BSTFLEX nasączana pleciona koszulka z włókna szklanego FGS-ST wykorzystuje przędzę z włókna szklanego z powłoką z żywicy akrylowej. Niniejszy przewodnik opisuje przykładową procedurę oceny; limity akceptacji należy uzgodnić dla danego montażu.

Powłoka pomaga stabilizować plecionkę i ograniczać pylenie luźnych włókien podczas obsługi. Ma to znaczenie, gdy operatorzy tną wiele krótkich odcinków lub nasuwają koszulkę na kabel lub rurkę. Nie oznacza to całkowitego braku luźnych włókien na każdym cięciu i nie należy tego traktować jako dowodu na uzyskanie szczelnej, wodoodpornej powierzchni.
Stan plecionki szklanej oraz stan spoiwa to oddzielne punkty kontrolne. W przypadku montażu w warunkach podwyższonej temperatury należy zapytać, jak wykończenie żywiczne zachowuje się podczas początkowej ekspozycji i dalszej eksploatacji. Wartość temperatury podana dla włókna nie gwarantuje, że początkowe wykończenie powierzchni, elastyczność lub odporność na manipulacje pozostaną w tej temperaturze niezmienione.
Rozpocznij od planowanego rozmiaru i grubości produkcyjnej. Użyj narzędzia tnącego przeznaczonego do tego zadania; strona produktu wskazuje nożyczki jako opcję cięcia. Zachowaj spójny stan ostrza i metodę cięcia podczas porównywania próbek. Zmierz koszulkę bez jej rozciągania i odnotuj, czy długość produkcyjna odnosi się do odciętego odcinka w stanie swobodnym, czy do długości po zamontowaniu.
Skontroluj cięcie natychmiast, a następnie po normalnej obsłudze. Sfotografuj ten sam koniec przed montażem i po naciągnięciu koszulki na miejsce. Zwróć uwagę na rozwarstwianie się przędzy z plecionki, luźne pasma wystające w obszarze złącza oraz zmiany kształtu końca. Sama świeżo przycięta próbka nie pokaże, co dzieje się po wielokrotnym manipulowaniu.

Użyj największego wymiaru zewnętrznego, przez który musi przejść koszulka, uwzględniając złączki, kołnierze złączy lub lokalne zmiany średnicy rurki. Nominalna średnica wewnętrzna koszulki jest punktem wyjścia; próbka decyduje, czy gotowa konstrukcja przechodzi bez nadmiernej siły lub uszkodzeń.
Zaobserwuj, w jaki sposób operatorzy chwytają rurkę. Mocne ciągnięcie za jeden koniec może zmienić kształt plecionki i wpłynąć na długość pokrywającą komponent. Zaznacz wymaganą osłonę na zespole i sprawdź ją ponownie po ułożeniu i zabezpieczeniu koszulki. W próbie należy uwzględnić zagięcia i zaciski, a nie testować wyłącznie prostego odcinka.
| Punkt kontrolny | Co zarejestrować | Decyzja przed rozpoczęciem produkcji |
|---|---|---|
| Odcięty koniec | Strzępienie i luźne włókna przed oraz po obsłudze | Uzgodnić akceptowalny stan końca za pomocą próbki odniesienia lub fotografii |
| Dopasowanie do przeszkód | Maksymalny wymiar przejścia, nakład pracy przy instalacji i widoczne uszkodzenia | Potwierdź rozmiar i kolejność montażu |
| Zainstalowany zasięg | Pokryta długość, marszczenie na łukach i ruch na końcach | Ustaw długość cięcia i szczegóły retencji |
| Kontakt ze sprzętem | Miejsca ocierania i nacisk zacisku | Dostosować prowadzenie lub zdefiniować reprezentatywny test zużycia |
| Po ekspozycji na ciepło | Stan lepiszcza, elastyczność, integralność Oplotu i stabilność końców | Zatwierdź gotowy zespół pod kątem jego wymagań eksploatacyjnych |
Określ źródło ciepła, czas trwania narażenia oraz to, czy ogrzewanie ma charakter ciągły, czy cykliczny. Określ, czy rękaw dotyka gorącej powierzchni, czy znajduje się w jej pobliżu. Gdy celem jest ochrona termiczna, zmierz chroniony element w przewidzianych warunkach roboczych i porównaj wynik z dopuszczalną temperaturą tego elementu.
Jeśli istotne jest narażenie na działanie płynów, zidentyfikuj rzeczywisty płyn, temperaturę i czas trwania kontaktu. Ogólny opis odporności chemicznej nie pozwala ustalić kompatybilności z każdym środkiem czyszczącym, płynem hydraulicznym czy chemikalium procesowym. Włącz przewidywaną metodę czyszczenia do oceny próbki, gdy rękaw będzie czyszczony podczas eksploatacji.
W przypadku zastosowań o określonych wymaganiach elektrycznych należy zamówić dane dotyczące gotowej konstrukcji i właściwej metody badania. Nie należy dobierać parametrów wytrzymałości dielektrycznej na podstawie samego słowa włókno szklane. Podobnie, odporność na rozerwanie węża i ochrona przed bezpośrednim płomieniem wymagają własnych dowodów; nie są one potwierdzone zaliczeniem testu cięcia końcówki lub odporności na ścieranie.
Zachowaj zatwierdzoną próbkę razem z uzgodnioną średnicą wewnętrzną, grubością, długością cięcia, kolorem i opakowaniem. Zarejestruj wszelkie wykończenie końców oraz metodę użytą do ich kontroli. Jeśli cięte odcinki będą dostarczane luzem, oceń, jak końce znoszą pakowanie i wyjmowanie z opakowania, a nie tylko pojedynczy okaz przygotowany ręcznie.
Strona produktu FGS-ST oferuje opcje grubości, długości i pakowania na życzenie. Wyślij te wymagania wraz z roczną ilością i ilością próbną, aby wycena odpowiadała tej samej konstrukcji, którą zamierzasz zatwierdzić. Potwierdź aktualną minimalną ilość zamówienia w wycenie.

Nie. Zabieg ten ma na celu zmniejszenie strzępienia się i poprawę stabilności podczas prowadzenia. Cięcie, wielokrotne manipulowanie oraz instalacja na szorstkich częściach nadal mogą naruszyć splot. Określ akceptowalną jakość dociętych końców dla swojego procesu.
Nie zakładaj tego. Tam, gdzie wibracje lub serwisowanie mogą przemieścić tuleję, należy ocenić metodę mocowania na zespole. Sprawdź przydatność każdej dodanej taśmy, opaski lub innego zakończenia pod kątem temperatury i sąsiadującego elementu.
Tak, kiedy będzie pracować w podgrzewanym środowisku. Sprawdź oplot i wykończenie po reprezentatywnej ekspozycji, a następnie powtórz wszelkie czynności manipulacyjne lub zginanie przewidywane podczas konserwacji. Sam wygląd nowej próbki jest niewystarczający do uzyskania tej akceptacji.
Podaj średnicę elementu, największą przeszkodę montażową, wymagany zasięgiem, dostępną przestrzeń, warunki ekspozycji oraz ilość. Dołącz zdjęcia łuków i punktów mocowania. Na potrzeby przygotowania próbek przez BSTFLEX, Anhui Parker New Material Co., Ltd. może zweryfikować te szczegóły pod kątem proponowanej konstrukcji FGS-ST.
Zobacz specyfikacje nasączonych tulei z włókna szklanego, aby dobrać początkowy rozmiar do prób.
