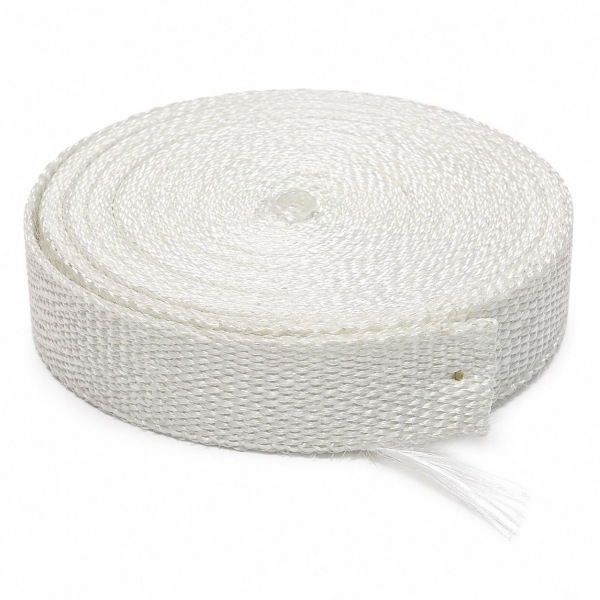

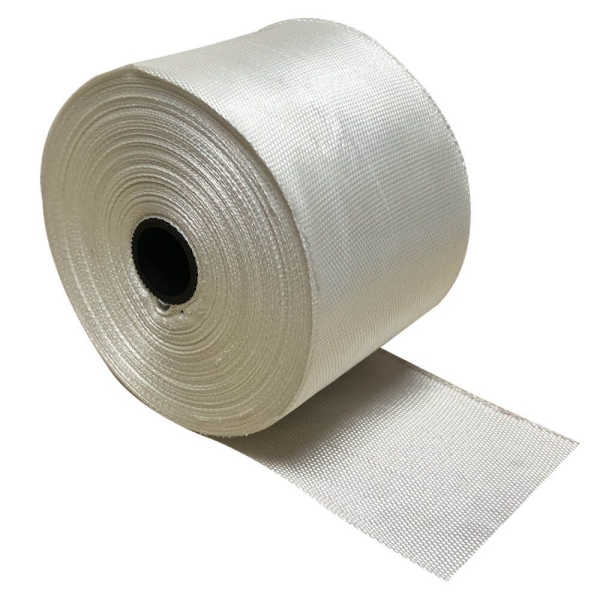

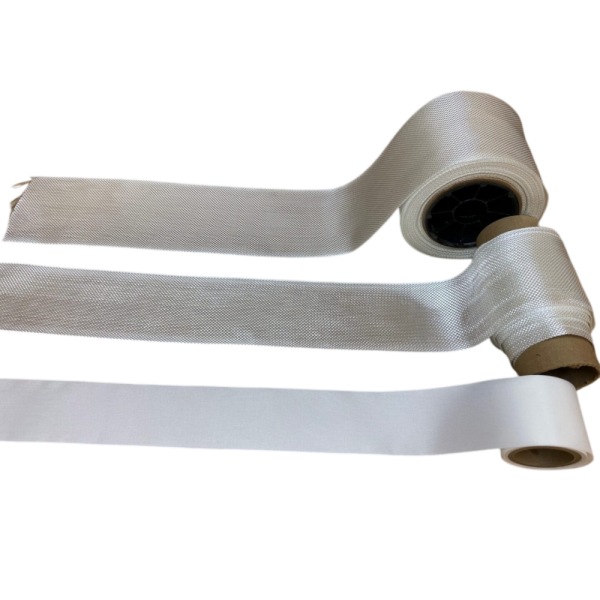

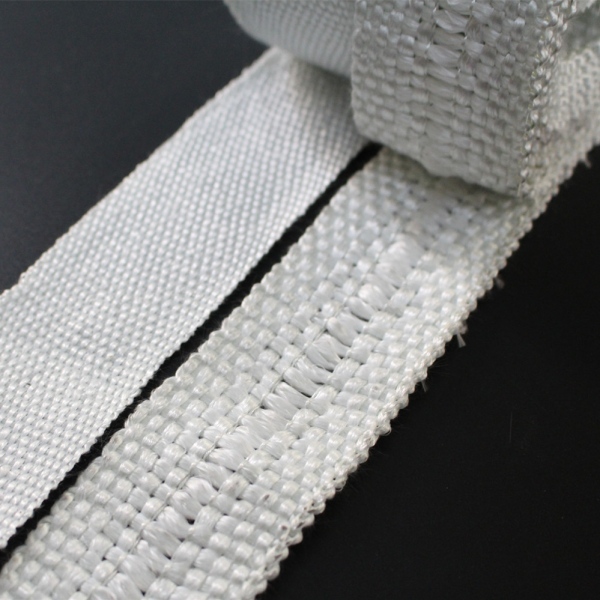

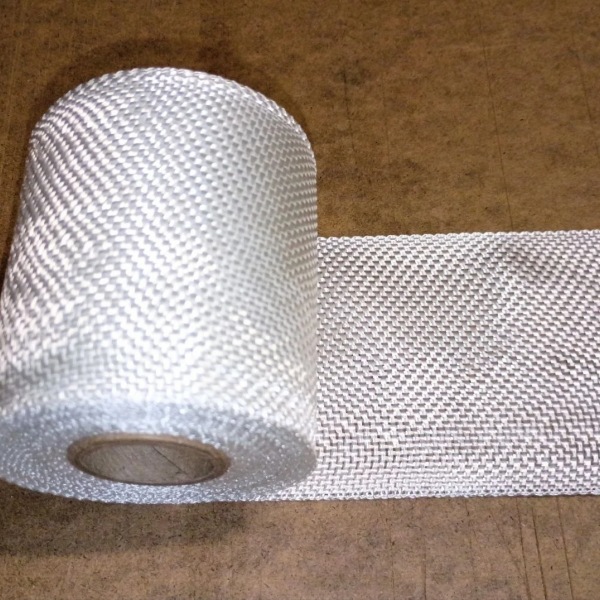

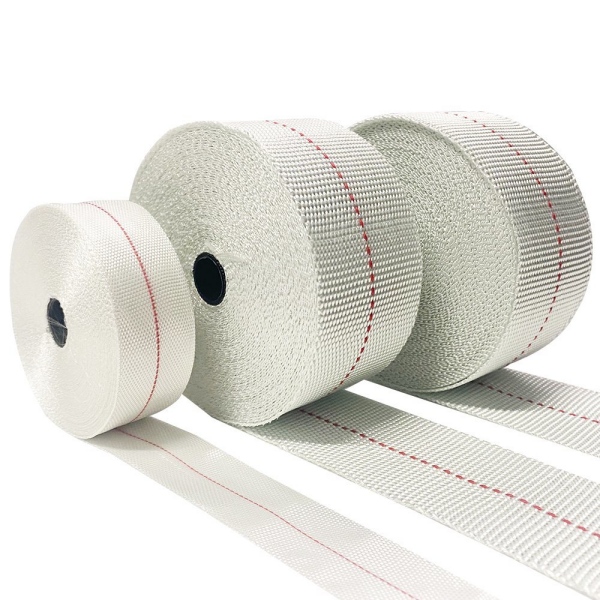

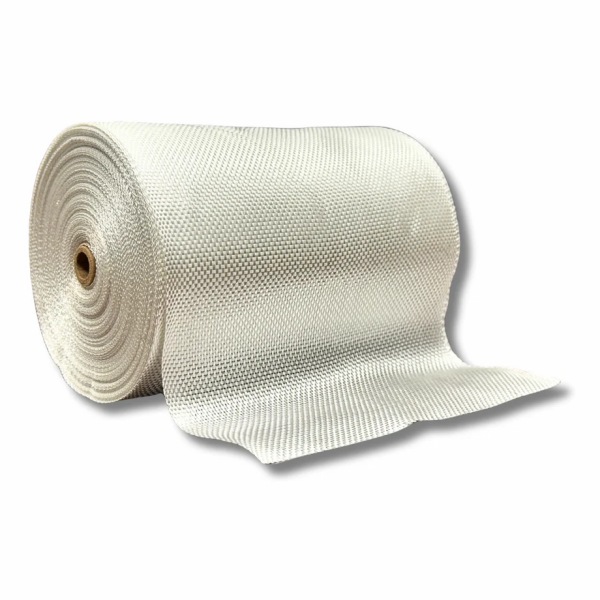

Tkana taśma izolacyjna z włókna szklanego to wyrób tekstylny stosowany do owijania instalacji przemysłowych i elementów wyposażenia lokalnego.Wybór taśmy do instalacji rurowej wymaga dopasowania konstrukcji, warunków eksploatacji, szerokości, zakładki oraz metody mocowania. Opis taki jak „taśma żaroodporna 50 mm” pozostawia zbyt wiele kwestii instalacyjnych niedookreślonych.
Niniejszy przewodnik wyjaśnia, jak przekształcić taki opis w praktyczną specyfikację dla celów zakupów przemysłowych i konserwacji. Informacje na temat konstrukcji tkaniny i dostępnych wymiarów rolek znajdują się na stronie produktu BSTFLEX woven fiberglass insulation tape .
Zacznij od zadania, które taśma ma wykonać
Zdecyduj, czy projekt wymaga izolacji miejscowej na gorącej rurze, ochrony elementu narażonego na zewnętrzne źródło ciepła, czy warstwy owijającej w ramach większego zespołu izolacyjnego. Są to różne zadania projektowe, nawet jeśli materiał wygląda podobnie.
W przypadkach, gdy określono kontrolę strat ciepła lub maksymalną temperaturę powierzchni zewnętrznej, należy ocenić kompletny system izolacji. Temperatura rury, średnica, grubość izolacji, otoczenie i pokrycie zewnętrzne mają znaczenie. Limit temperatury roboczej taśmy nie informuje o tym, jak chłodna będzie wykończona powierzchnia.
Określ również dokładnie, co jest kupowane. Niniejszy artykuł dotyczy tkanej, teksturowanej taśmy z włókna szklanego. Nie należy zastępować jej taśmą wzmacniającą o otwartych oczkach ani inną tkaniną izolacyjną tylko dlatego, że jej opis również zawiera słowa „taśma szklana”.
Dopasuj szerokość i grubość do instalacji
Zmierz średnicę zewnętrzną w miejscu, w którym znajdzie się taśma. Jeśli jest ona nakładana na istniejącą warstwę izolacji, użyj średnicy zewnętrznej tej warstwy, a nie nominalnej średnicy rury. Przed wyborem szerokości rolki zanotuj pobliskie wsporniki, kolanka i ograniczenia dostępu.
| Szczegóły instalacji | Co sprawdzić przed wyborem taśmy |
|---|---|
| Prosta, dostępna rura | Porównaj praktyczne szerokości taśmy i wymaganą zakładkę. Szerszy pasek może zmniejszyć liczbę zwojów, pod warunkiem, że układa się równomiernie. |
| Ciasne kolanka lub krótkie przejścia | Wypróbuj węższy pasek tam, gdzie szerszy marszczy się lub pozostawia nierówne pokrycie. Uwzględnij dodatkową obsługę i naddatek materiału. |
| Ograniczony prześwit | Sprawdź gotową grubość warstw, w tym nakładające się na siebie zwoje i mocowania. Nominalna grubość pojedynczej warstwy nie jest grubością po zainstalowaniu. |
| Dostęp do okresowej konserwacji | Określ, gdzie owijanie musi się kończyć i w jaki sposób będzie usuwane. Zapewnij dostęp do punktów kontrolnych i wymaganych oznaczeń. |
Szerokość decyduje o pokryciu i łatwości obsługi; grubość wpływa na grubość zainstalowanej warstwy. Żadnego z tych parametrów nie należy wybierać niezależnie od wzoru owijania. Zatwierdź dopasowanie na reprezentatywnym odcinku przed złożeniem powtórnego zamówienia produkcyjnego.
Określ zakładkę przed obliczeniem ilości rolek
Zakładka to część każdego zwoju, która przykrywa poprzedni zwój. Przy zakładce 50% połowa szerokości taśmy leży na poprzednim zwoju. W idealnym, równomiernym owinięciu daje to około dwie warstwy na większości pokrytego obszaru, z wyłączeniem początków, końców i przejść.
Strona produktu BSTFLEX woven fiberglass insulation tape opisuje układ z 50% zakładką. Traktuj to jako szczegół instalacyjny do potwierdzenia z projektem, a nie jako uniwersalną zasadę, która gwarantuje wymaganą wydajność izolacji.
Przykładowe szacowanie ilości: prosty odcinek rury
Przyjmij średnicę zewnętrzną 60 mm, długość owijania 1 m, szerokość taśmy 50 mm i zakładkę 50%. Do planowania wstępnego podziel powierzchnię cylindryczną przez szerokość taśmy, która zapewnia nowe pokrycie:
Długość taśmy ≈ π × średnica owijania × długość rury ÷ [szerokość taśmy × (1 − ułamek zakładki)]
Używając metrów w całym obliczeniu: 3,1416 × 0,060 × 1,0 ÷ [0,050 × 0,50] ≈ 7,54 m taśmy.
Jest to szacunek geometryczny dla jednego nakładającego się przejścia owijania, a nie przetestowany projekt termiczny. Nie uwzględnia on zabezpieczenia końców, kolanek, odpadów przy cięciu oraz wzrostu obwodu wynikającego z grubości materiału. Dodatkowe pełne przejścia wymagają dodatkowego materiału. Potwierdź ostateczny naddatek za pomocą instalacji próbnej.
To obliczenie wyjaśnia, dlaczego jeden metr rury wymaga znacznie więcej niż jednego metra taśmy izolacyjnej z włókna szklanego. Podawanie tylko długości rurociągu może prowadzić do nieprawidłowej ilości zamówienia.
Oddziel limity temperatury tkaniny od wydajności kleju
Poproś o podanie ciągłej temperatury roboczej dla konkretnej konstrukcji taśmy wraz z wszelkimi warunkami dotyczącymi tej wartości. Krótkotrwałe szczyty temperatury należy odnotować oddzielnie. Nie używaj wartości temperatury topnienia ani temperatury podanej dla innego produktu z włókna szklanego jako limitu roboczego dla wybranej taśmy.
W przypadku wersji z warstwą klejącą, określ klej jako oddzielny wymóg. Czy jest on potrzebny tylko do utrzymania paska w pozycji podczas montażu, czy musi utrzymywać wiązanie podczas pracy? Potwierdź odpowiedź u dostawcy przed poleganiem na warstwie klejącej jako trwałym mocowaniu.
Włókno o wyższej odporności temperaturowej nie sprawia automatycznie, że jego klej jest odpowiedni do tych samych warunków. Podobnie, dodawanie warstw nie upoważnia do eksploatacji materiału powyżej jego potwierdzonego limitu roboczego.
Zaplanuj zabezpieczenie i dostęp do konserwacji
Użyj zatwierdzonej procedury konserwacji urządzenia i zwolnij linię do bezpiecznej pracy przed instalacją. Postępuj zgodnie z instrukcją obsługi wybranego produktu. Przed pocięciem całej partii wypróbuj dopasowanie taśmy wokół najtrudniejszego kolanka lub wspornika.
W przypadku owijania mocowanego mechanicznie, określ kompatybilne opaski, wiązania lub inne zatwierdzone mocowania, które utrzymują taśmę bez uszkadzania elementu znajdującego się pod spodem. Pozycjonowanie za pomocą kleju i mocowanie mechaniczne to różne funkcje; specyfikacja zakupu powinna określać, co jest wymagane.
Sprawdź, czy nie ma szczelin, zawiniętych krawędzi, luźnych końców i nadmiernego miejscowego nagromadzenia materiału. Po oddaniu do eksploatacji zgodnie z zatwierdzoną procedurą, zaplanuj inspekcję w bezpiecznym terminie konserwacji, aby potwierdzić, że owinięcie i mocowania pozostają na swoim miejscu.
Napisz zapytanie ofertowe, które można powtarzać
Przydatne zapytanie zawiera zarówno wymagany produkt, jak i kontekst jego instalacji. Uwzględnij szerokość taśmy, grubość nominalną, długość rolki lub odcinka, całkowitą ilość, średnicę owinięcia, temperatury robocze oraz proponowaną zakładkę. Określ, czy taśma jest zwykła, czy samoprzylepna, oraz dołącz sposób mocowania.
W przypadku powtarzającej się produkcji sprzętu dodaj rysunek lub odniesienie do zatwierdzonej próbki, tolerancje wymiarowe oraz wymagania dotyczące pakowania. W przypadku wymiany dołącz poprzednią specyfikację i zdjęcia instalacji, zamiast polegać na kolorze lub wyglądzie starej taśmy.
BSTFLEX dostarcza tkaną taśmę z włókna szklanego do izolacji przemysłowych i potrzeb konserwacyjnych. Przejrzyj dostępne rozmiary i konstrukcje taśm z włókna szklanego , następnie prześlij swoje wymiary i warunki pracy, aby otrzymać wycenę .
Dwa pytania zakupowe warte rozstrzygnięcia
Czy taśma izolacyjna z włókna szklanego to zawsze taśma izolacyjna tkana?
Nie. Termin ten może odnosić się również do innych konstrukcji, w tym dzianinowych taśm izolacyjnych. Określ wymaganą konstrukcję tkaną, grubość i zamierzoną funkcję, zamiast traktować „taśmę izolacyjną” jako pełną specyfikację materiałową.
Czy taśma może zastąpić określony system izolacji rur?
Nie bez zgody inżynierskiej. Miejscowe owinięcie i kompletny system izolacji rur nie są automatycznie równoważne. Jako kryteria akceptacji przyjmij wymagania projektu dotyczące strat ciepła, temperatury powierzchni i warunków środowiskowych. W przypadku innych materiałów przemysłowych lub struktur instalacyjnych porównaj ofertę przemysłowych taśm wysokotemperaturowych BSTFLEX .
