Uszczelka typu tadpole z włókna szklanego: rodzaje rdzeni i zastosowania przemysłowe

Zamienna uszczelka może odpowiadać oryginalnym wymiarom zewnętrznym, a mimo to zmienić sposób zamykania drzwi pieca przemysłowego. Różnica może tkwić wewnątrz rdzenia, a nie w widocznym powleczeniu z włókna szklanego.

Uszczelka kijankowa z włókna szklanegołączy powleczenie z tkaniny z włókna szklanego ze ściśliwym rdzeniem uszczelniającym i płaskim ogonem montażowym. Rdzeń nie musi jednak koniecznie zawierać włókna szklanego. Może w nim zostać zastosowany rdzeń z włókna szklanego, rdzeń ze stali nierdzewnej lub pusta konstrukcja ze stali nierdzewnej, z których każda oferuje inny punkt wyjścia dla ściskania i wsparcia mechanicznego.

Dla producentów sprzętu i zespołów utrzymania ruchu praktyczne pytanie nie brzmi po prostu, która uszczelka jest odporna na wysoką temperaturę. Chodzi o to, która konstrukcja potrafi utrzymać wymagany styk wokół otworu bez przeciążania drzwi, uszkodzenia powleczenia czy utraty użytecznego zakrasu ściskania.

Ten przewodnik porównuje trzy konstrukcje z powleczeniem z włókna szklanego w ramach serii uszczelek kijankowych i uszczelnień kijankowych BSTFLEXoraz wyjaśnia, jak określać ich specyfikację do zastosowań przemysłowych.

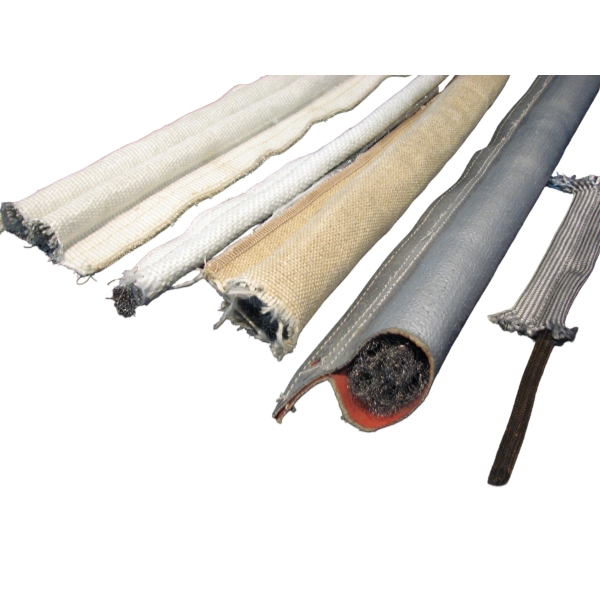

Trzy typy rdzenia pod tym samym powleczeniem z włókna szklanego

Powleczenie identyfikuje odsłoniętą tkaninę. Specyfikacja rdzenia opisuje to, co wspiera zgrubienie. Rozdzielenie tych dwóch szczegółów ułatwia porównywanie produktów i pozwala uniknąć zamawiania uszczelnienia wyłącznie na podstawie wyglądu.

Opisy te stanowią punkty wyjścia do doboru, a nie uniwersalny ranking miękkości czy żywotności. Gęstość rdzenia, średnica drutu, konstrukcja siatki, rozmiar zgrubienia i napięcie powleczenia mogą zmieniać właściwości gotowej uszczelki.

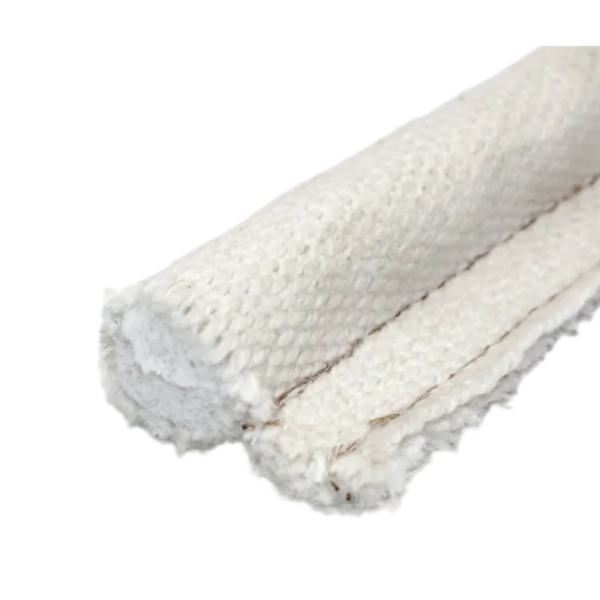

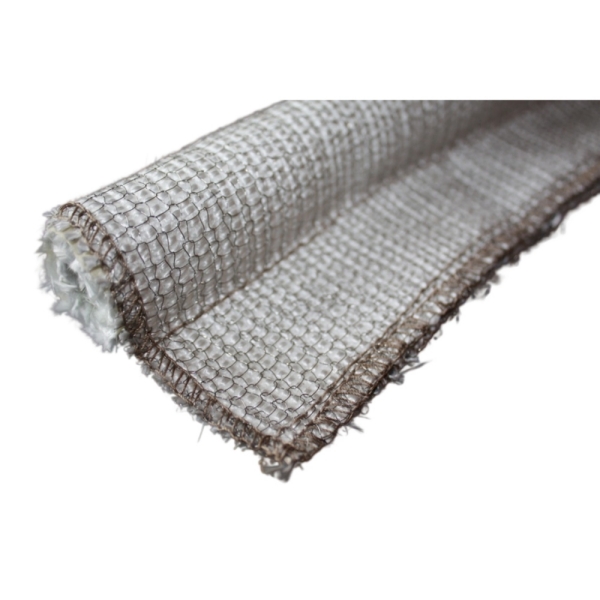

Rdzeń z włókna szklanego: niemetalowe zgrubienie uszczelniające

Rdzeń z włókna szklanego wykorzystuje materiał włóknisty zamiast wzmocnienia metalowego do budowy korpusu zgrubienia. Ściskanie następuje poprzez odkształcenie i przeorganizowanie wewnętrznej struktury tkaniny.

Konstrukcję tę warto rozważyć, gdy preferowany jest elastyczny, niemetalowy rdzeń. Jej twardość wciąż zależy od sposobu produkcji rdzenia: dwa rdzenie z włókna szklanego o tej samej średnicy zewnętrznej nie muszą wymagać tej samej siły do ściśnięcia.

Uszczelka kijankowa z powleczeniem z włókna szklanego i rdzeniem z włókna szklanegozapewnia taką kombinację powleczenia i rdzenia. W przypadku projektu wymiany należy określić wymaganą reakcję na ściskanie, jak również wymiary.

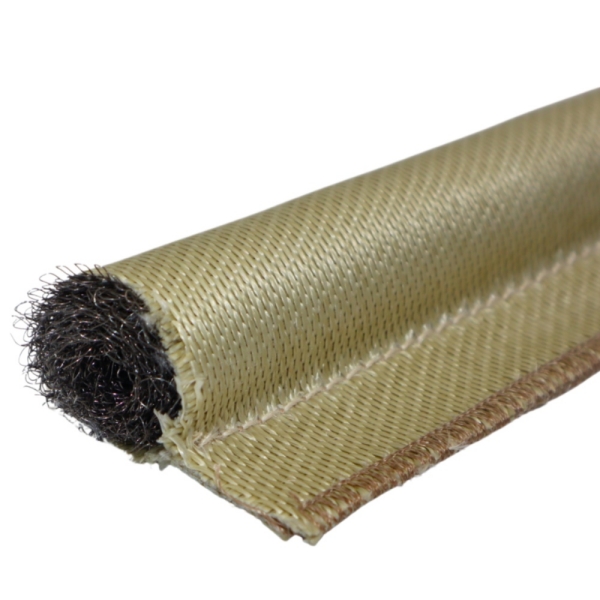

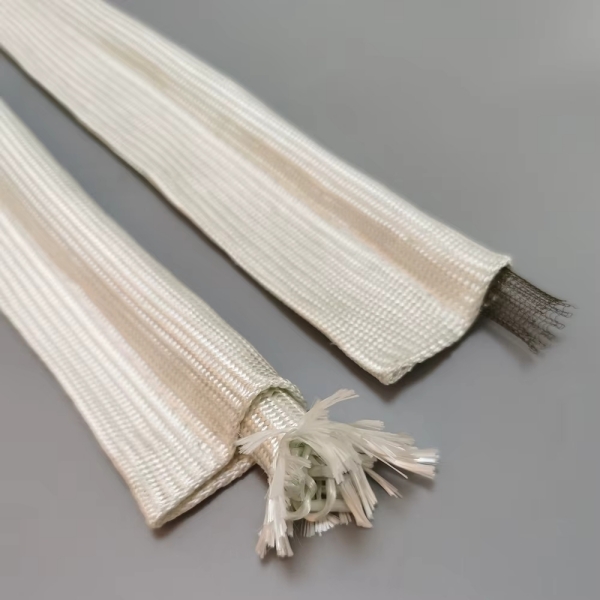

Rdzeń ze stali nierdzewnej: wewnętrzne wsparcie metalowe

Rdzeń ze stali nierdzewnej wprowadza metalowe wsparcie wewnątrz zgrubienia uszczelniającego. W konstrukcjach siatkowych układ drutów umożliwia odkształcenie, jednocześnie podtrzymując profil pod tkaniną z włókna szklanego.

Uszczelka kijankowa z powleczeniem z włókna szklanego i rdzeniem ze stali nierdzewnejto opcja dla urządzeń, w których wewnętrzne wzmocnienie jest ważnym wymogiem. Rdzeń należy określić według konstrukcji, a nie tylko za pomocą słów „stal nierdzewna”.

Nie należy zakładać, że każdy rdzeń ze stali nierdzewnej ma identyczną sprężystość, siłę zamykania czy trwałość. Należy zażądać szczegółowych informacji o stopie i rdzeniu, a następnie ocenić gotowy profil przy przewidzianej wysokości po ściśnięciu.

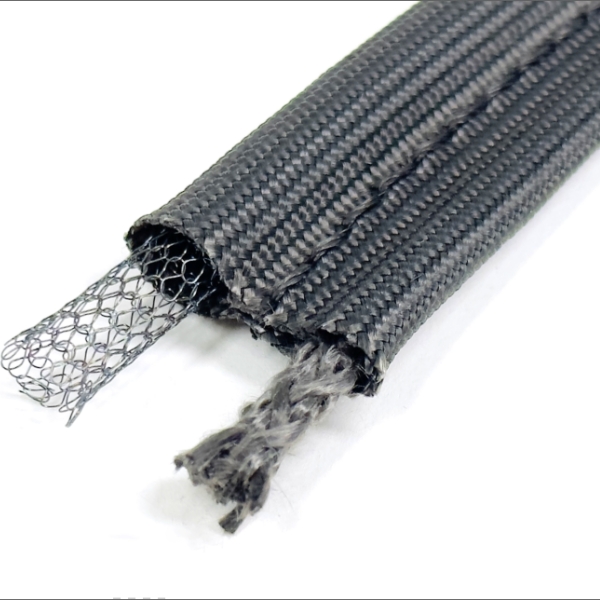

Pusty rdzeń ze stali nierdzewnej: struktura z otwartym środkiem

Drążony rdzeń to nie po prostu pusta osłona z tkaniny. W tej konstrukcji stalowa struktura ze stali nierdzewnej otacza otwartą przestrzeń centralną pod osłoną z włókna szklanego.

Ta geometria zapewnia miejsce na odkształcanie się osłony do wewnątrz. Może to być przydatne, gdy drzwi mają ograniczoną siłę zamykania lub uszczelka musi kompensować odchylenia na obwodzie uszczelnienia. Rzeczywista wydajność zależy od struktury drutu i pełnego profilu uszczelki.

Uszczelka Fiberglass Cover Stainless Steel Hollow Core Tadpole Gasket to odpowiednia konstrukcja do przeanalizowania. Należy potwierdzić jej roboczy zakres ściskania, zamiast zakładać, że drążoną osłonę można spłaszczać w nieskończoność.

Materiał rdzenia i geometria rdzenia to dwie różne specyfikacje

„Stal nierdzewna” określa rodzinę materiałów. „Drążony” określa cechę konstrukcyjną. Uszczelka może zatem mieć jednocześnie rdzeń ze stali nierdzewnej i rdzeń drążony.

Podobnie „rdzeń z pełnej siatki” opisuje konfigurację siatki, a nie sztywny pręt z litego metalu. Rysunki zakupowe powinny wystarczająco jednoznacznie określać rzeczywistą konstrukcję, aby producent nie musiał interpretować nieprecyzyjnego opisu.

Użyteczna specyfikacja łączy osłonę, materiał rdzenia, geometrię rdzenia i wymiary profilu. Na przykład: osłona z tkanego włókna szklanego, drążony rdzeń z siatki ze stali nierdzewnej, określona swobodna wysokość osłony, zdefiniowana szerokość płetwy i uzgodniona wysokość po zamontowaniu.

Procent ściskania nie wskazuje siły zamykania

Stopień ściskania opisuje, o ile zmniejsza się wysokość osłony. Siła zamykania opisuje obciążenie wymagane do osiągnięcia tego zmniejszenia. Parametry te są powiązane, ale nie są stosowane zamiennie.

W przypadku osłony mierzonej w kierunku obciążenia nominalny stopień ściskania można wyrazić jako:

Nominalny stopień ściskania (%) = (swobodna wysokość osłony − wysokość osłony po zamontowaniu) ÷ swobodna wysokość osłony × 100

Na przykład zmniejszenie swobodnej wysokości osłony wynoszącej 16 mm do wysokości po zamontowaniu równej 12 mm daje nominalny stopień ściskania wynoszący 25%. Jest to przykład wymiarowy, a nie zalecana wartość ściskania dla każdej uszczelki typu tadpole.

Dwie uszczelki ściśnięte o ten sam procent mogą wymagać różnych obciążeń. W przypadku projektów OEM należy poprosić o informacje na temat zależności między ściskaniem a obciążeniem, jeśli są dostępne, lub ocenić próbki w uchwycie odzwierciedlającym rzeczywiste warunki montażowe i kontaktowe.

Powrót do pierwotnego kształtu jest równie ważny. Po zdjęciu obciążenia osłona może nie powrócić całkowicie do swojej pierwotnej wysokości. Dopuszczalną wielkość odkształcenia trwałego należy rozpatrywać w powiązaniu z częstotliwością otwierania urządzenia i temperaturą roboczą.

Zastosowania przemysłowe: Zacznij od wymagań dotyczących sprzętu

Drzwi pieców wsadowych, do utwardzania i suszarniczych

W przypadku uszczelki drzwi pieca przemysłowego należy zacząć od szczeliny po zamknięciu i dostępnej siły docisku zamknięcia. Uszczelnienie wymagające nadmiernego obciążenia przy ściskaniu może uniemożliwić osiągnięcie przez drzwi zamierzonego położenia.

Konstrukcja z rdzeniem z włókna szklanego to jedna z opcji do rozważenia, gdy preferowana jest elastyczna niemetalowa osłona. Gdy projekt wymaga metalowego wsparcia, należy porównać alternatywy ze stali nierdzewnej w takich samych warunkach montażowych.

Dobór powinien uwzględniać cały obwód, w tym narożniki i stronę zawiasów, a nie tylko krótką, prostą próbkę.

Często otwierane drzwi dostępowe

Drzwi inspekcyjne i produkcyjne panele dostępowe poddają uszczelnienie powtarzającym się obciążeniom mechanicznym. Należy ocenić, jak osłona zachowuje się po wielokrotnym zamknięciu, czy płetwa pozostaje zamocowana i czy płaszcz osłony nie ociera o otaczający metal.

Rdzeń ze stali nierdzewnej może zapewnić wzmocnienie wewnętrzne, ale nie chroni odsłoniętej osłony z włókna szklanego przed każdym źródłem ścierania. Przed uznaniem wymiany rdzenia za pełne rozwiązanie problemu należy sprawdzić wyrównanie drzwi, krawędzie stykowe i kierunek ruchu.

Duże osłony i zmienne szczeliny uszczelniające

Na dużej osłonie szczelina po zamknięciu może się różnić w zależności od miejsca. Profil z drążonym rdzeniem warto przeanalizować tam, gdzie uszczelka wymaga użytecznego zakresu odkształceń bez nadmiernego obciążenia przy zamykaniu.

Należy zmierzyć zarówno najmniejsze, jak i największe szczeliny. Osłona musi zachować kontakt w najszerszym miejscu bez nadmiernego ściśnięcia w miejscu o najmniejszym prześwicie. Większa średnica sama w sobie nie rozwiązuje tego problemu.

Panele dostępowe pieców, kanały i przepustnice

W przypadku paneli dostępowych pieców i ogrzewanych kanałów należy określić temperaturę w miejscu zamontowania uszczelki. Temperatura w komorze procesowej nie musi być taka sama jak temperatura, jakiej podlega osłona, szwy lub rdzeń.

Zastosowania w kanałach i przepustnicach wymagają również zdefiniowania wymagań dotyczących nieszczelności i różnicy ciśnień. Nie należy zakładać, że tekstylna uszczelka z włókna szklanego typu tadpole zapewnia gazoszczelne lub ciśnieniowe uszczelnienie tylko dlatego, że nadaje się do termicznego uszczelniania obwodowego.

W miejscach, gdzie szczelność ma kluczowe znaczenie dla bezpieczeństwa, całe połączenie wymaga kwalifikacji specyficznej dla danego zastosowania.

Dobór temperatury dotyczy kompletnej uszczelki

Wysokotemperaturowa uszczelka z włókna szklanego to wyrób złożony, a nie tylko kawałek tkaniny szklanej. Dopuszczalne warunki użytkowania zależą od gatunku osłony, wykończenia tkaniny, rdzenia, szwów oraz wszelkich powłok lub materiałów mocujących.

Zmiana rdzenia z włókna szklanego na stal nierdzewną nie zwiększa automatycznie odporności temperaturowej zewnętrznej osłony. Podobnie rdzeń odporny na wysoką temperaturę nie zrekompensuje nieodpowiedniej powłoki lub konstrukcji szwów.

Należy osobno określić temperaturę ciągłą, temperaturę szczytową i czas trwania wartości szczytowej. Należy również ustalić, czy uszczelka jest narażona na gorący przepływ powietrza, kontakt z rozgrzanym metalem, promieniowanie cieplne czy bezpośrednie działanie płomieni.

Gdy włókno szklane jest nieodpowiednie, należy przeanalizować alternatywne kombinacje osłony i rdzenia w kolekcji uszczelnień wysokotemperaturowych tadpole. Konstrukcję zamienną należy wybierać jako kompletny system, a nie zmieniać jeden element w izolacji od pozostałych.

Taśma z uszczelką z włókna szklanego typu tadpole, taśma płaska i sznur nie są identyczne

Określenie taśma uszczelniająca z włókna szklanego typu tadpole odnosi się do profilu uszczelniającego typu „bulb-and-tail” (z wypukłością i ogonem). Nie należy go mylić z płaską taśmą z włókna szklanego ani oddzielnym sznurem z włókna szklanego.

Płaska taśma zapewnia stosunkowo jednolity przekrój na całej szerokości. Sznur zapewnia korpus uszczelniający bez zintegrowanego ogona montażowego. Profil typu tadpole oddziela funkcję kontaktową wypukłości od funkcji mocującej ogona.

Produkty te mogą wykorzystywać podobne materiały, ale ich sposoby montażu i dostępna kompresja różnią się. Zastąpienie jednej formy drugą wymaga sprawdzenia geometrii złącza, a nie tylko dopasowania szerokości nominalnej.

Zmierz złącze przed skopiowaniem zużytej uszczelki

Stara uszczelka jest użytecznym dowodem, ale może już nie odzwierciedlać oryginalnego profilu. Trwała kompresja, rozciągnięta tkanina i uszkodzone narożniki mogą sprawić, że zużyta próbka będzie myląca.

Dostarcz próbkę wraz z wymiarami urządzenia. Szkic przekroju poprzecznego powinien rozróżniać wymiary swobodnej wypukłości, szerokość ogona i szerokość całkowitą.

Podając szerokość ogona, zaznacz punkty końcowe pomiaru na rysunku. Pozwala to uniknąć nieporozumień między odsłoniętym ogonem montażowym a całkowitą szerokością profilu.

Zweryfikuj profil przed złożeniem zamówienia produkcyjnego

W przypadku nowego projektu OEM lub zmiany konstrukcji rdzenia, należy zastosować proces zatwierdzania próbek przed zobowiązaniem się do ilości produkcyjnych. Poniższe kontrole stanowią praktyczny punkt wyjścia; limity akceptacji powinny wynikać z wymagań sprzętowych.

Dopasowanie i zamknięcie: Zamontuj próbkę za pomocą zamierzonej metody mocowania. Potwierdź, że wypukłość styka się z powierzchnią współpracującą, drzwi zamykają się prawidłowo, a ogon nie koliduje ze złączem.

Kompresja i odzyskiwanie kształtu: Oceń profil przy zamierzonej wysokości montażowej. Sprawdź siłę zamykania, odkształcenie resztkowe i zachowanie po reprezentatywnych cyklach otwierania.

Ekspozycja termiczna: Oceń kompletną konstrukcję w reprezentatywnych warunkach eksploatacji. Sprawdź pokrycie, szwy, rdzeń i mocowanie po ekspozycji.

Wydajność złącza: Sprawdź uzgodnione wymagania dotyczące szczelności lub wydajności termicznej za pomocą odpowiedniego testu sprzętowego. Sam kontakt wizualny nie wykazuje wszystkich wymagań dotyczących uszczelnienia.

Często zadawane pytania

Czy uszczelka typu tadpole z włókna szklanego zawsze ma rdzeń z włókna szklanego?

Nie. Włókno szklane może opisywać zewnętrzną powłokę, podczas gdy wypukłość zawiera włókno szklane, stal nierdzewną lub inny określony rdzeń. Przy zamawianiu należy podać zarówno powłokę, jak i rdzeń.

Czy uszczelka z pustym rdzeniem jest zawsze bardziej miękka niż uszczelka z rdzeniem z włókna szklanego?

Nie ma uniwersalnego porównania. Pusta geometria zapewnia przestrzeń na odkształcenie, ale konstrukcja drutu, gęstość włókien, wymiary wypukłości i napięcie powłoki wpływają na rzeczywiste obciążenie kompresyjne. Porównaj gotowe próbki lub odpowiednie dane testowe.

Czy rdzeń ze stali nierdzewnej sprawia, że zewnętrzna powierzchnia jest bardziej odporna na ścieranie?

Rdzeń zapewnia wsparcie wewnętrzne. Powłoka z włókna szklanego pozostaje odsłoniętą powierzchnią styku, chyba że określono dodatkową warstwę ochronną. Ścieranie powierzchni powinno być rozwiązane poprzez dobór powłoki i geometrię urządzenia.

Czy ten sam profil może być używany do drzwi piekarników i drzwi pieców?

Możliwe, ale nazwa sprzętu nie wystarczy, aby ustalić przydatność. Należy porównać rzeczywistą temperaturę uszczelki, szczelinę, siłę docisku, ruch, atmosferę oraz wymagania dotyczące uszczelnienia.

Co jest potrzebne do wyceny niestandardowej uszczelki typu tadpole z włókna szklanego?

Dostarcz rysunek przekroju lub próbkę, wymiary swobodnej główki, wymiary ogona, wymaganą długość, ilość, zamkniętą szczelinę oraz warunki pracy. Jeśli jest znana, dołącz specyfikację istniejącego rdzenia.

Określ uszczelkę typu tadpole z włókna szklanego z BSTFLEX

BSTFLEX produkuje uszczelki typu tadpole pokryte włóknem szklanym o różnych konstrukcjach wewnętrznych dla projektów OEM i wymian. Wymiary główki, ogony montażowe i gotowe długości mogą być opracowane na podstawie rysunków, próbek i wymagań sprzętowych.

Zacznij od konstrukcji z rdzeniem z włókna szklanego dla niemetalowej główki, sprawdź konstrukcję z rdzeniem ze stali nierdzewnej dla wewnętrznego wsparcia metalowego lub oceń konstrukcję z pustym rdzeniem ze stali nierdzewnej tam, gdzie jej geometria z otwartym środkiem odpowiada wymaganemu ściskaniu.

Wyślij do BSTFLEX rysunek uszczelki i szczegóły zastosowania w celu uzyskania wyceny.Dołącz wymaganą ilość, temperaturę pracy, zamkniętą szczelinę i układ montażowy, aby oferta mogła uwzględniać kompletny zespół uszczelniający.
