Przewodząca nić do szycia ze stali nierdzewnej | Przewodnik doboru

Przewodząca nić do szycia ze stali nierdzewnej: jak określić jej parametry pod kątem odporności na ciepło, kontroli wyładowań elektrostatycznych i obwodów tekstylnych

Nić ze stali nierdzewnej może spajać szwy izolacji termicznej, zapewniać ścieżkę odprowadzania ładunków elektrostatycznych lub łączyć komponenty w obwodzie tekstylnym. Każde zadanie stawia przed nicią inne wymagania. Zanim zaczniesz porównywać ceny, określ, jakie zadanie ma spełniać gotowy ścieg.

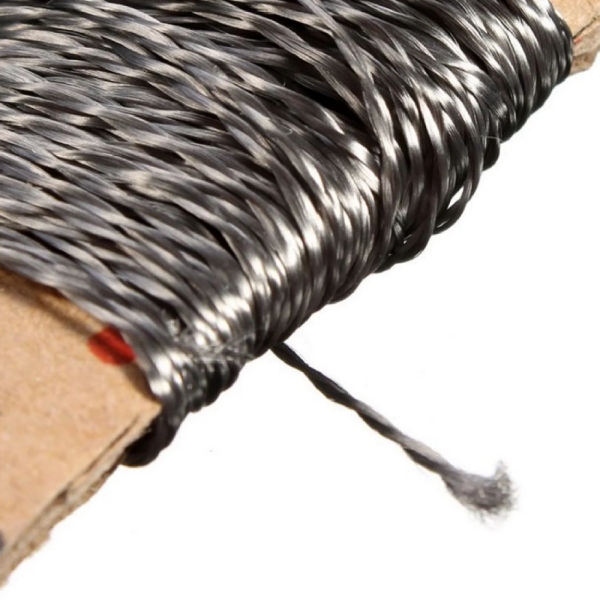

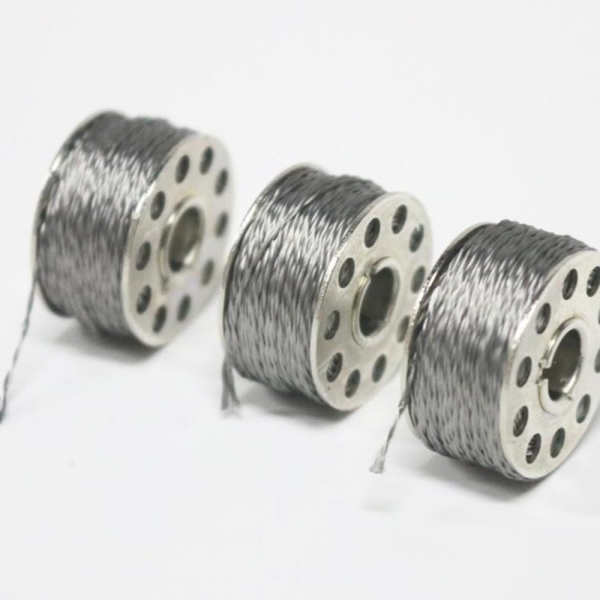

Przewodząca nić do szycia ze stali nierdzewnej wykorzystuje włókna lub cienkie filamenty ze stali nierdzewnej, łącząc konstrukcję nadającą się do szycia z przewodnictwem elektrycznym. Wydajność zależy od stopu, układu filamentów, grubości nici, skrętu i wykończenia powierzchni. Dwie nici opisane jako „stal nierdzewna” mogą zachowywać się inaczej w tej samej maszynie do szycia lub montażu elektrycznym.

BSTFLEX Nić do szycia ze stali nierdzewnej 304 stanowi punkt wyjścia dla zaopatrzenia przemysłowego. W zapytaniu prześlij informacje o zastosowaniu i wymaganej wydajności, aby proponowana konstrukcja mogła zostać oceniona pod kątem Twojego zestawu tkanin.

Zacznij od funkcji szwu

Szycie w wysokich temperaturach: ocena szwu pod wpływem ciepła

Producenci zdejmowanych osłon izolacyjnych, podkładek termicznych i przemysłowych pokryć tekstylnych mogą rozważyć użycie nici do szycia ze stali nierdzewnej, gdy wymagany jest metaliczny szew. Pytanie brzmi, jak dobrze taki szew zachowuje wymaganą wytrzymałość po ekspozycji.

Określ temperaturę w linii ściegu, czas trwania ekspozycji, obciążenie mechaniczne oraz częstotliwość nagrzewania i chłodzenia. Temperatura osłanianego urządzenia może różnić się od temperatury na zewnętrznym szwie. Prosząc o rekomendację, uwzględnij warstwy tkaniny i lokalizację szwu.

Temperatura topnienia nie jest równoznaczna z dopuszczalną temperaturą roboczą. Utlenianie, utrata wytrzymałości, wykończenia powierzchni i materiały otaczające mogą ograniczyć okres eksploatacji na długo przed stopieniem się metalu. Pracę ciągłą i krótkotrwałą ekspozycję szczytową należy oceniać oddzielnie dla oferowanej konstrukcji.

Kontrola wyładowań elektrostatycznych: określ pełną ścieżkę przewodzącą

Antystatyczna nić do szycia musi mieć określoną rolę w montażu tekstylnym. Zidentyfikuj powierzchnie, które musi łączyć, wymagany zakres rezystancji oraz sposób, w jaki gotowy montaż będzie łączyć się z zamierzonym systemem uziemienia.

Sama nić o niskiej rezystancji nie zapewnia skuteczności kontroli wyładowań elektrostatycznych odzieży lub osłony przemysłowej. Przerywany ścieg, słaby kontakt między panelami lub nieodpowiednie zakończenie mogą przerwać ścieżkę. Określ testy akceptacyjne dla gotowego wyrobu, uwzględniając wszelkie warunki prania lub ścierania istotne dla jego użytkowania.

Obwody tekstylne: uwzględnij długość i połączenia

Przewodząca nić może być oceniana pod kątem przełączników tekstylnych, połączeń czujników i innych obwodów niskoprądowych. Zacznij od dopuszczalnej rezystancji obwodu i spadku napięcia. Następnie rozważ długość nici wewnątrz wzoru ściegu, ścieżkę powrotną i połączenia z komponentami.

Zszyta trasa zużywa więcej nici niż odległość w linii prostej między jej punktami końcowymi. Pętle i formowanie ściegu zwiększają długość, podczas gdy styki zwiększają rezystancję. Zdefiniuj zarówno rezystancję na metr dostarczonej nici, jak i dopuszczalną rezystancję od końca do końca zmontowanego obwodu.

Traktuj rezystancję elektryczną jako specyfikację

Termin „przewodzący” potwierdza cechę materiału; nie mówi on, czy dana nić spełnia Twoje wymagania projektowe. W przypadku elektrycznie przewodzącej nici do szycia pytaj o rezystancję w omach na metr (Ω/m), tolerancję i warunki pomiaru.

Jako pierwsze przybliżenie pomnóż rezystancję na metr przez rzeczywistą długość nici na ścieżce. Na przykład hipotetyczna nić o wartości 10 Ω/m wnosiłaby około 5 Ω na odcinku 0,5 m, przed dodaniem rezystancji połączenia. Jest to przykład obliczeniowy, a nie specyfikacja produktu BSTFLEX.

Podczas porównywania pomiarów należy odnotować długość próbki, temperaturę testu, zastosowane naprężenie oraz metodę kontaktu. Jeśli projekt zależy od niskiej rezystancji, należy również uwzględnić przewody pomiarowe i rezystancję styku. Należy zastosować uzgodnioną metodę akceptacji produkcji, którą można powtórzyć w kolejnych partiach.

Wydajność prądowa wymaga oddzielnej oceny. Sama wartość Ω/m nici nie określa bezpiecznego prądu roboczego, szczególnie wewnątrz stosu tkanin, który może zatrzymywać ciepło.

Określ konstrukcję obok stopu

Gatunek stopu identyfikuje metal, ale nie opisuje w pełni nici do szycia. Ustal, czy oferowany produkt to przędza z włókien nierdzewnych, konstrukcja z ciągłego multifilamentu czy nić hybrydowa z powłoką tekstylną.

Różnice te wpływają na obsługę, zachowanie przy zginaniu, ścieranie i kontakt elektryczny. Wykończenie poprawiające szycie może również wpływać na kontakt z inną powierzchnią przewodzącą. W przypadku gdy szew pełni funkcję elektryczną, należy poprosić o szczegóły dotyczące konstrukcji i wykończenia.

W przypadku istniejącej specyfikacji nici do szycia ze stali nierdzewnej 304, należy dokładnie podać gatunek. Jeśli rozważasz 316L lub inną alternatywę, opisz środowisko ekspozycji i poproś o oddzielną ocenę. Zastąpienie gatunku nie powinno być traktowane jako dowód na równą wytrzymałość, rezystancję lub podatność nici na szycie.

Jeśli zastosowanie wymaga przede wszystkim szwów odpornych na wysoką temperaturę, porównaj dostępne konstrukcje w ramach BSTFLEX gamy nici do szycia wysokotemperaturowego. Dobierz materiał w oparciu o system tkanin, wymagania dotyczące szwów i warunki pracy.

Praktyczna specyfikacja dla nabywców przemysłowych

• Zastosowanie: Płaszcz izolacyjny, podkładka termiczna, zespół kontroli statycznej, tekstylia czujnikowe lub inne określone użycie.
• Materiał i konstrukcja: Wymagany stop, konstrukcja filamentu lub włókna, układ warstw i wszelkie dozwolone wykończenia.
• Rozmiar nici: Gotowa średnica lub gęstość liniowa, tolerancja oraz istniejąca próbka, jeśli jest dostępna.
• Wymagania elektryczne: Rezystancja na metr, tolerancja, warunki testowe i maksymalna rezystancja ścieżki montażowej.
• Wymagania mechaniczne: Siła zrywająca, wydłużenie, obciążenie szwu oraz przewidywane zginanie lub ścieranie.
• Ekspozycja termiczna: Ciągła temperatura szwu, temperatura szczytowa i czas trwania, atmosfera oraz cykle termiczne.
• Szycie i dostawa: Stos tkanin, maszyna i rodzaj ściegu, ilość próbna, format szpuli i wielkość produkcji.

Jeśli rysunek nie zawiera jeszcze tych szczegółów, przydatnymi punktami wyjścia są istniejąca próbka nici i reprezentatywny zszyty komponent. Wyjaśnij, co sprawdza się w obecnym projekcie, a co wymaga poprawy, np. zrywanie nici, słabe trzymanie szwu lub niestabilny kontakt elektryczny.

Zatwierdź nić na właściwym stosie tkanin

Krótka próba produkcyjna powinna wykorzystywać docelową maszynę, igłę, wzór ściegu i pełny stos materiału. Sprawdź ścieżkę nici pod kątem szorstkich prowadnic, zadziorów i ciasnych zagięć. Podczas próby wyreguluj naprężenie i prędkość, a następnie zapisz ustawienia, które zapewniają spójne ściegi.

Sprawdź, czy nie ma zerwanych włókien, pominiętych ściegów, uszkodzeń tkaniny ani zniekształceń wokół szwu. Zwiększenie grubości nici może zmienić wymagania dotyczące igły oraz wpływ na tkaninę, dlatego mocniejsza luźna nić nie oznacza automatycznie mocniejszego gotowego szwu.

W przypadku produktu termicznego należy ocenić wytrzymałość szwu po reprezentatywnej ekspozycji na ciepło. W przypadku zespołu przewodzącego należy zmierzyć ciągłość i rezystancję po odpowiednich cyklach zginania, obsługi lub czyszczenia. Należy odnotować konstrukcję próbki, aby późniejsze dostawy można było porównać z zatwierdzoną wersją.

Częste pytania dotyczące zakupów

Czy nici do szycia ze stali nierdzewnej mogą zastąpić przewód izolowany?

Mogą one pełnić funkcję przewodnika w odpowiednio zaprojektowanym obwodzie tekstylnym, jednak nieizolowana nić przewodząca nie posiada wbudowanej izolacji elektrycznej. Odstępy w obwodzie, zakończenia, limity prądowe i zabezpieczenia muszą zostać zaprojektowane dla całego zespołu.

Czy można je szyć na każdej przemysłowej maszynie do szycia?

Kompatybilność zależy od konstrukcji nici, igły, systemu naprężenia, mechanizmu transportu i grubości warstw tkaniny. Należy zatwierdzić reprezentatywną próbę szycia, zamiast zakładać kompatybilność na podstawie nazwy stopu.

Czy nić przewodząca sprawia, że gotowy produkt jest zgodny z normami ESD?

Nie. Zgodność zależy od gotowego produktu, jego ścieżek przewodzących oraz odpowiednich wymagań testowych. Rezystancja nici jest tylko jednym z elementów projektu.

Co powinni przesyłać kupujący, jeśli nie wybrano rozmiaru nici?

Należy przesłać materiały i grubość tkaniny, wymagania dotyczące ściegu, warunki eksploatacji oraz funkcję mechaniczną lub elektryczną. Jeśli to możliwe, należy dołączyć rysunek, aktualną próbkę lub wyraźne zdjęcia zespołu.

Omów swoje wymagania dotyczące przewodzących nici do szycia z BSTFLEX

W przypadku przewodzących nici do szycia ze stali nierdzewnej zapytań, prześlij swoje zastosowanie, wymagania dotyczące stopu, rozmiar nici lub próbkę referencyjną, wymaganą rezystancję oraz warunki eksploatacji. Dodaj metodę szycia, preferencje dotyczące szpuli oraz szacowaną wielkość zamówienia.

Jeśli nić ma pełnić zarówno funkcje konstrukcyjne, jak i elektryczne, określ oba wymagania. Poproś o proponowaną specyfikację oraz próbkę testową, aby Twój zespół mógł ocenić zachowanie podczas szycia, wytrzymałość szwu i ciągłość elektryczną przed zatwierdzeniem produkcji.
