Filc z włókna węglowego jest wybierany do ochrony termicznej, ponieważ łączy niską wagę, elastyczność i wysoką odporność na działanie wysokich temperatur. Nie istnieje jednak jedna wartość temperatury znamionowej, która odnosiłaby się do każdego produktu z filcu węglowego. Rzeczywista wydajność zależy od prekursora włókna, poziomu karbonizacji, gęstości, grubości, konstrukcji oraz, co najważniejsze, atmosfery, w której materiał jest używany.
W przypadku ochrony podczas spawania te różnice mają znaczenie. Filc węglowy używany wewnątrz przemysłowego pieca o kontrolowanej atmosferze pracuje w zupełnie innych warunkach niż koc wystawiony na działanie powietrza, iskier spawalniczych, gorącego żużla i miejscowego ciepła promieniowania.

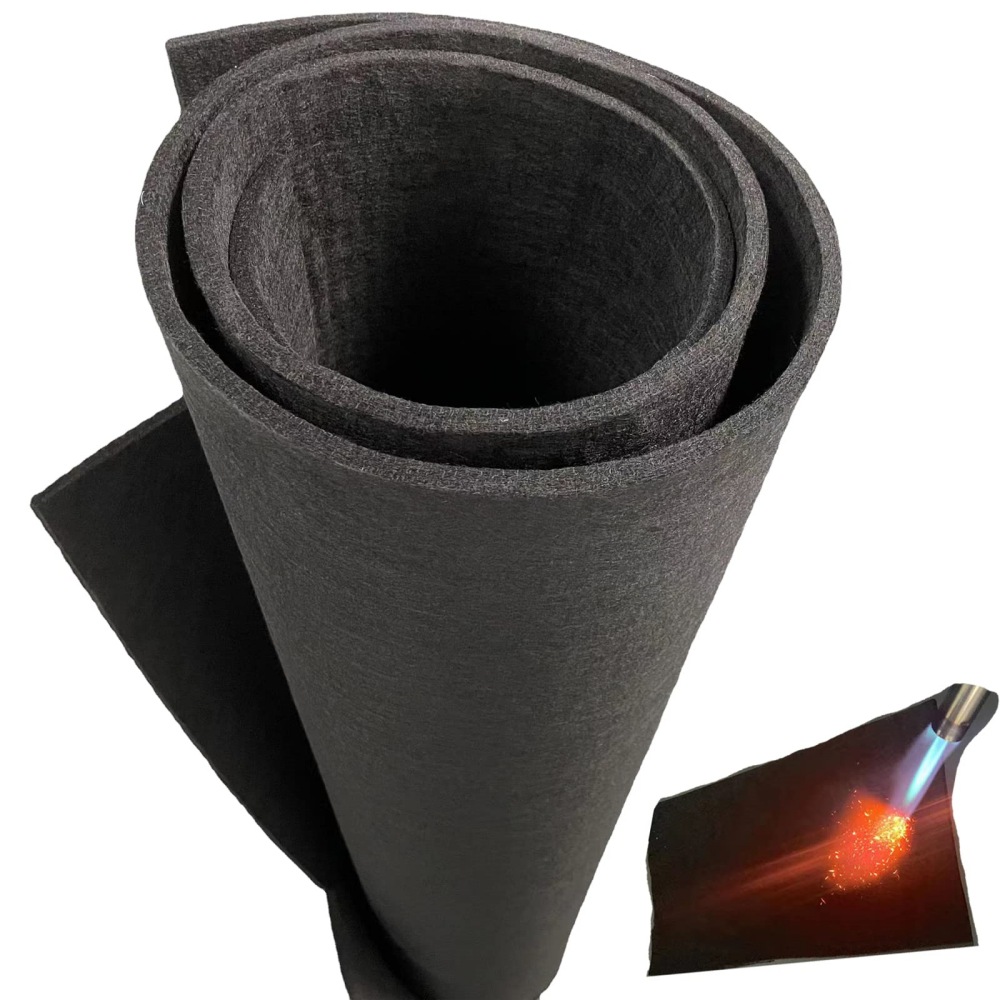

Firma Koc spawalniczy z filcu z włókna węglowego dostarczany przez PK Firesleeve został zaprojektowany do wymagających środowisk spawania, cięcia i obróbki metali i jest przeznaczony do temperatur do 1800°F (980°C). Dzięki temu stanowi praktyczną barierę termiczną tam, gdzie konwencjonalna lekka ochrona spawalnicza może nie zapewniać wystarczającej odporności na ciepło.
Przy omawianiu odporności temperaturowej filcu z włókna węglowego ważne jest rozróżnienie między możliwościami termicznymi samego materiału węglowego a temperaturą roboczą gotowego koca spawalniczego.
Włókna na bazie węgla charakteryzują się doskonałą stabilnością termiczną, ale ich użyteczna temperatura pracy w dużej mierze zależy od środowiska eksploatacji. W próżni lub atmosferach obojętnych specjalistyczne filce węglowe i grafitowe mogą być stosowane w systemach pieców o ekstremalnie wysokich temperaturach. Koce spawalnicze natomiast zwykle pracują w powietrzu. Ich użyteczna temperatura musi więc być oceniana na podstawie całej konstrukcji koca oraz rzeczywistych warunków narażenia.
Z tego powodu inżynierowie powinni korzystać z określonej temperatury roboczej gotowego produktu, zamiast stosować ogólną wartość temperatury dla włókna węglowego do każdego zastosowania.
Koc spawalniczy z filcu z włókna węglowego firmy PK Firesleeve jest przeznaczony do wytrzymywania temperatur do 1800°F (980°C). Ma zapewniać elastyczną warstwę ochronną między pracami wysokotemperaturowymi a znajdującym się w pobliżu sprzętem, elementami lub powierzchniami.
Typowe narażenia mogą obejmować:
Wartość znamionowa temperatury nie powinna być interpretowana jako oznaczająca, że każda część koca może pozostawać bez ograniczeń w bezpośrednim kontakcie ze źródłem ciepła o takiej temperaturze. Strumień ciepła, czas narażenia, przepływ powietrza, grubość koca oraz to, czy ciepło jest promieniujące czy bezpośrednie, wpływają na wydajność.
Jednym z najważniejszych czynników podczas oceny filcu węglowego jest to, czy materiał jest używany w powietrzu, czy w atmosferze kontrolowanej.
Materiały węglowe zachowują się inaczej w środowisku zawierającym tlen niż w próżni lub gazie obojętnym. Wyjaśnia to, dlaczego filc węglowy używany jako izolacja pieca może mieć zupełnie inne granice pracy niż filc węglowy wyprodukowany jako koc ochronny do spawania.
W przypadku zastosowania spawalniczego właściwe pytanie nie brzmi więc po prostu: "Jak gorąco może przetrwać włókno węglowe?" Lepsze pytanie inżynierskie brzmi:
Jaką temperaturę może wytrzymać ten gotowy koc spawalniczy z filcu z włókna węglowego w rzeczywistych warunkach spawania?
Dla produktu Tempguard określona maksymalna temperatura wynosi 1800°F (980°C).
Sama temperatura nie opisuje w pełni zastosowania koca spawalniczego. Dwa procesy mogą osiągać tę samą maksymalną temperaturę, jednocześnie wywierając zupełnie różne obciążenia cieplne na materiał ochronny.
Koc umieszczony w pobliżu miejsca spawania może być narażony na umiarkowane ciepło promieniowania przez dłuższy czas. Inny koc może być wystawiony na bardzo krótkie, ale znacznie bardziej intensywne działanie iskier lub gorących cząstek.
Główne czynniki do oceny obejmują:
| Czynnik | Dlaczego ma znaczenie |
|---|---|
| Temperatura szczytowa | Określa maksymalne narażenie termiczne, z którym koc może się zetknąć |
| Czas narażenia | Dłuższa ekspozycja pozwala na większe przenikanie ciepła przez materiał |
| Źródło ciepła | Ciepło promieniowania, bezpośredni płomień, gorące cząstki i kontakt z powierzchnią tworzą różne obciążenia cieplne |
| Grubość koca | Większa grubość może poprawić barierę termiczną między źródłem ciepła a chronioną powierzchnią |
| Odległość od ciepła | Zwiększenie odległości od źródła ciepła promieniowania może znacznie zmienić obciążenie cieplne |
| Przepływ powietrza | Wentylacja może wpływać zarówno na temperaturę powierzchni, jak i warunki utleniania |
| Montaż | Szczeliny, ściskanie i kontakt z gorącymi elementami mogą zmienić rzeczywistą wydajność |
Filc węglowy ma porowatą, włóknistą strukturę zamiast zwartej konstrukcji litego arkusza. Sieć drobnych włókien i pustych przestrzeni pomaga ograniczyć przenoszenie ciepła przez materiał, jednocześnie utrzymując stosunkowo niską masę koca.
Ta struktura jest szczególnie przydatna do ochrony podczas spawania, ponieważ koc może dopasować się do urządzeń, nieregularnych elementów, instalacji rurowych i maszyn, które byłyby trudne do zabezpieczenia przy użyciu sztywnej izolacji.
Materiał ten może więc zapewniać zarówno separację termiczną, jak i fizyczne osłonięcie bez konieczności stosowania ciężkiej sztywnej bariery wokół miejsca pracy.
Włókno szklane pozostaje jednym z najczęściej stosowanych materiałów do ogólnych koców spawalniczych, ale filc węglowy zajmuje inną pozycję w zakresie ochrony termicznej.
| Właściwość | Filc z włókna węglowego | Włókno szklane |
|---|---|---|
| Konstrukcja | Miękki włóknisty filc węglowy | Zazwyczaj tkane lub teksturowane włókno szklane |
| Elastyczność | Wysoce dopasowujący się | Zależy od konstrukcji tkaniny i powłoki |
| Masa | Może zapewniać lekką barierę termiczną | Znacznie się różni w zależności od gramatury tkaniny i powłoki |
| Izolacja termiczna | Dobrze nadaje się do zastosowań jako bariera termiczna | Skuteczne do ogólnej ochrony podczas spawania |
| Typowy wybór | Bardziej wymagająca ochrona przed ciepłem i trudne geometrie | Ogólne spawanie, ochrona przed iskrami i odpryskami |
Właściwy wybór powinien opierać się na rzeczywistej temperaturze, źródle ciepła i warunkach pracy, a nie na wyborze materiału wyłącznie według jego nominalnej maksymalnej temperatury.
A koc spawalniczy z filcu węglowego może być stosowany wszędzie tam, gdzie operacje spawania lub prace na gorąco stwarzają ryzyko uszkodzenia cieplnego sąsiadujących powierzchni i urządzeń.
Podczas obróbki wytwarzającej koc można umieścić wokół obszaru roboczego, aby ograniczyć narażenie znajdujących się w pobliżu maszyn, gotowych elementów i powierzchni konstrukcyjnych na iskry, odpryski oraz ciepło.
Spawanie konserwacyjne często odbywa się wewnątrz istniejących instalacji urządzeń, gdzie znajdujące się wokół przewody, węże, pomalowane powierzchnie lub maszyny nie mogą być łatwo usunięte. Elastyczny filc węglowy można rozłożyć wokół tych obszarów jako tymczasową barierę termiczną.
Spawanie i naprawy wokół zespołów pojazdów mogą umieszczać elementy wrażliwe na ciepło blisko miejsca pracy. Lekki elastyczny koc może pomóc odizolować strefę roboczą bez konieczności stosowania sztywnej obudowy.
Cięcie, lutowanie twarde, szlifowanie i powiązane procesy prac na gorąco generują zarówno ciepło, jak i gorące cząstki. Koce spawalnicze z filcu z włókna węglowego mogą być stosowane do ochrony otaczających powierzchni tam, gdzie wymagana jest elastyczna bariera wysokotemperaturowa.
Koc można również narzucić na maszyny lub owinąć wokół elementów, które muszą pozostać na miejscu podczas wykonywania sąsiadujących operacji spawania lub napraw.
Nie. Najwyższa wartość temperatury nie powinna być jedynym kryterium wyboru.
Skuteczny system ochrony spawalniczej musi dopasować koc do rzeczywistego zagrożenia. Na przykład koc przeznaczony głównie do osłony przed promieniowaniem cieplnym może wymagać innych właściwości niż taki, który jest wielokrotnie narażony na ścierne odpady szlifowania lub stopione odpryski spawalnicze.
Inne czynniki mogą być równie ważne:
Gdy głównym wymaganiem jest izolacja termiczna, grubość staje się ważnym parametrem projektowym. Grubsza warstwa filcu zazwyczaj zapewnia większą separację między źródłem ciepła a chronionym elementem, ale wpływa również na masę, elastyczność i przestrzeń montażową.
Zamiast określać grubość wyłącznie na podstawie temperatury, nabywca przemysłowy powinien przekazać dostawcy informacje o przewidywanych warunkach pracy.
Przydatne informacje dotyczące zastosowania obejmują:
Te informacje umożliwiają ocenę, czy filc węglowy jest odpowiednim materiałem oraz jaka konfiguracja koca jest właściwa.
Bezpośrednie narażenie na płomień należy oceniać oddzielnie od temperatury otoczenia lub temperatury promieniowania. Materiał może mieć wysoką odporność termiczną, a jednocześnie zachowywać się inaczej, gdy jest stale wystawiony na skoncentrowany płomień.
W przypadku ochrony podczas spawania i prac na gorąco użytkownicy powinni zatem określić, czy koc będzie narażony na sporadyczne iskry, ciepło promieniowania, okresowe działanie płomienia czy ciągły bezpośredni kontakt z płomieniem.
Jeżeli zastosowanie obejmuje nietypowo wysoką intensywność ciepła lub długotrwały bezpośredni płomień, zaleca się przeprowadzenie testów próbek w reprezentatywnych warunkach pracy przed określeniem ostatecznych ilości produkcyjnych.
Filc węglowy jest stosowany tam, gdzie potrzebna jest elastyczna i wielokrotnego użytku wysokotemperaturowa bariera, ale żywotność zależy od intensywności każdej operacji. Powtarzający się kontakt z roztopionymi cząstkami, ścieraniem, uszkodzeniami mechanicznymi, zanieczyszczeniami lub nadmiernym ciepłem może stopniowo wpływać na stan koca.
Użytkownicy przemysłowi powinni regularnie kontrolować koce spawalnicze i wymieniać je, gdy widoczne jest ścieńczenie, rozdarcie, poważne uszkodzenie powierzchni lub inne pogorszenie stanu, które może zmniejszyć ochronę.
W zastosowaniach wymagających połączenia odporności na wysokie temperatury, elastyczności i niskiej masy filc z włókna węglowego stanowi alternatywę dla konwencjonalnej ochrony spawalniczej opartej na włóknie szklanym.
Tempguard dostarcza Koc spawalniczy z filcu z włókna węglowego o odporności do 1800°F (980°C) do zastosowań związanych ze spawaniem, cięciem, obróbką metali i przemysłową ochroną termiczną.
Niestandardowe wymiary i konfiguracje dostosowane do konkretnych zastosowań można omówić w przypadku projektów OEM, konserwacji przemysłowej, produkcji oraz ochrony urządzeń.
W celu uzyskania wyceny lub oceny technicznej należy podać wymagany rozmiar, ilość, przewidywaną temperaturę, źródło ciepła i warunki zastosowania. Można również zorganizować ocenę próbki, gdy rzeczywiste narażenie termiczne musi zostać zweryfikowane przed produkcją.
Temperatura użytkowa filcu z włókna węglowego zależy od gatunku włókna, obróbki, konstrukcji i atmosfery pracy. W zastosowaniach spawalniczych należy stosować wartość znamionową temperatury gotowego koca. Koc spawalniczy z filcu z włókna węglowego firmy PK Firesleeve jest przystosowany do temperatury do 1800°F (980°C).
Maksymalna temperatura różni się w zależności od konstrukcji produktu. Koc spawalniczy z filcu węglowego Tempguard jest przeznaczony do temperatur do 1800°F (980°C).
Specjalistyczne filce węglowe do pieców mogą pracować w próżni lub gazie obojętnym, podczas gdy koce spawalnicze są zwykle wystawione na działanie powietrza. Ponieważ otaczająca atmosfera wpływa na materiały węglowe w podwyższonych temperaturach, wartości znamionowych izolacji piecowej nie należy automatycznie stosować do koców spawalniczych.
Tak. Filc z włókna węglowego może zapewnić lekką, elastyczną barierę termiczną do spawania, lutowania twardego, cięcia i innych operacji z użyciem wysokiej temperatury, gdy koc zostanie dobrany do wymaganej temperatury i warunków narażenia.
Żaden z tych materiałów nie jest uniwersalnie lepszy. Filc węglowy jest atrakcyjny tam, gdzie ważne są elastyczność, niska masa i izolacja termiczna, natomiast włókno szklane oferuje szeroki zakres ekonomicznych konstrukcji koców spawalniczych. Wybór powinien opierać się na temperaturze, źródle ciepła, narażeniu na odpryski, sposobie montażu i warunkach eksploatacji.
Tak. Projekty przemysłowe mogą wymagać różnych wymiarów, grubości i konfiguracji wykończenia koca. Przy zamawianiu niestandardowego rozwiązania nabywcy powinni podać temperaturę pracy, rodzaj zastosowania, wymiary i ilość.
