Wybórtaśma uszczelniająca do kijanekTo nie tylko kwestia wyboru średnicy główki. Dwie uszczelki o identycznym profilu zewnętrznym mogą zachowywać się zupełnie inaczej, gdy zmieni się materiał ich pokrycia, rdzeń wewnętrzny i wykończenie powierzchni.
W przypadku pieców przemysłowych, palenisk, pieców kaflowych, kotłów i obudów ogrzewanych, najskuteczniejszym sposobem określenia uszczelnienia kijankowego jest potraktowanie go jako zaprojektowanej kombinacji trzech elementów:powłoka zewnętrzna, rdzeń wewnętrzny i profil gotowy.
Zewnętrzny materiał tekstylny w dużej mierze decyduje o odporności uszczelki na działanie czynników zewnętrznych. Rdzeń kontroluje sprężanie i powrót do pierwotnego kształtu. Wymiary gruszki i ogona decydują o tym, jak gotowa uszczelka pasuje do urządzenia.
BSTFLEX produkujetaśmy uszczelniające do kijanek i uszczelki do kijanek wysokotemperaturowez różnymi powłokami z włókna szklanego, krzemionki, ceramiki, bazaltu, aramidu i powlekanych tkanin, w połączeniu z konstrukcjami rdzeni z włókna, stali nierdzewnej i Inconelu.
Termintaśma uszczelniająca do kijanekOpisuje rodzinę elastycznych profili uszczelniających, a nie jedną stałą specyfikację materiałową.
To rozróżnienie ma znaczenie przy wyborze uszczelek zamiennych. Produkt opisany jedynie jako „taśma kijankowa” nie mówi inżynierowi, czy gruszka zawiera linę z włókna szklanego, włókno ceramiczne, siatkę ze stali nierdzewnej czy wzmocnienie z Inconelu.
Przydatna specyfikacja powinna określać:
Osłona to odsłonięta tkanina otaczająca żarówkę. Zazwyczaj stanowi ona również płaski koniec służący do mocowania uszczelki do urządzenia.
Należy dobrać różne materiały pokryciowe w zależności od narażenia na ciepło, ścieranie, promieniowanie cieplne, kontakt z substancjami chemicznymi i otaczających warunków procesu.

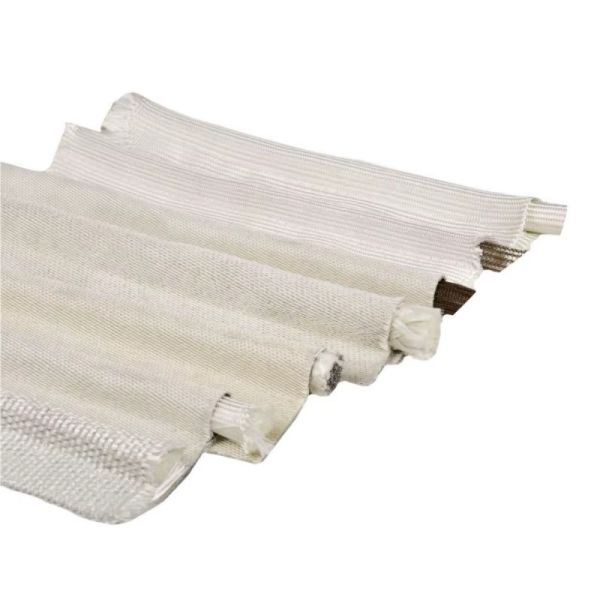

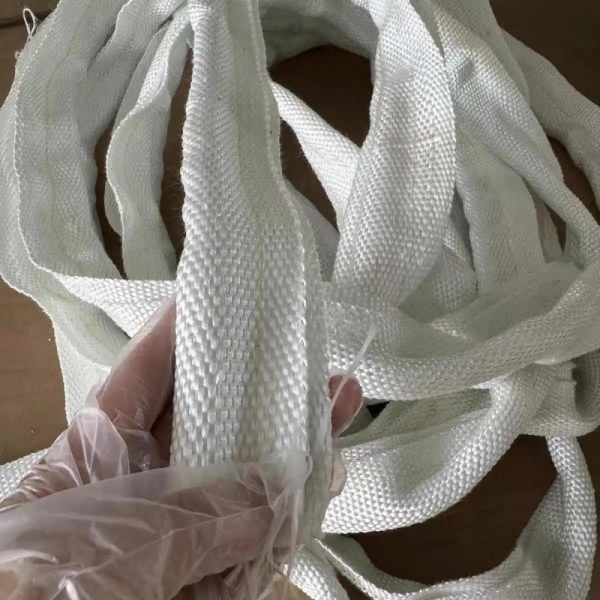

Włókno szklane stanowi praktyczny punkt wyjścia dla wielu przemysłowych zastosowań uszczelnień termicznych. Zapewnia elastyczną, tkaną konstrukcję, którą można formować wokół różnych materiałów rdzeniowych.
Najważniejszą zaletą nie jest samo włókno szklane, ale liczba konfiguracji rdzeni, które można pod nim zbudować.
Aby uzyskać miękką konstrukcję złożoną wyłącznie z włókien, BSTFLEX produkujePokrywa z włókna szklanego, rdzeń z włókna szklanego, uszczelka kijankiRdzeń z włókna szklanego zapewnia stosunkowo miękką reakcję kompresji bez wzmocnienia metalowego.
W przypadku, gdy wymagane jest większe wsparcie mechaniczne,Uszczelka kijanki z rdzeniem ze stali nierdzewnej i osłoną z włókna szklanegołączy w sobie powłokę tekstylną ze wzmocnionym rdzeniem metalowym.
W przypadku zastosowań wymagających większego zgięcia żarówki i mniejszej siły zamykania,Uszczelka kijanki z rdzeniem pustym ze stali nierdzewnej z osłoną z włókna szklanegozapewnia inną charakterystykę kompresji.
Tkaninę krzemionkową bierze się pod uwagę, gdy warunki termiczne przekraczają praktyczny zakres standardowych konstrukcji z włókna szklanego lub gdy specyfikacja wymaga zastosowania pokrycia tekstylnego odpornego na wyższą temperaturę.
Pokrywę można łączyć z różnymi rdzeniami zamiast automatycznie stosować krzemionkę na całej powierzchni uszczelki.
Na przykład,Uszczelka kijanki z rdzeniem ceramicznym pokrytym tkaniną krzemionkowąłączy w sobie powierzchnię tekstylną z krzemionki i kompresowalny rdzeń z włókien ceramicznych.
W przypadku zastosowań wymagających metalowego wzmocnienia wewnętrznego,Uszczelka kijanki wysokotemperaturowa z powłoką z tkaniny krzemionkowej i rdzeniem z Inconeluwykorzystuje inne podejście inżynieryjne: tkanina krzemionkowa zabezpiecza narażone środowisko termiczne, podczas gdy rdzeń Inconel zapewnia wewnętrzne metalowe wsparcie.
Powłoki tekstylne ceramiczne stosuje się w przypadku bardziej wymagających warunków uszczelniania termicznego, w których wymagana jest konstrukcja z włókien odpornych na wysokie temperatury.
Ponownie, wybór rdzenia zmienia zachowanie gotowej uszczelki.
TenPokrywa z tkaniny ceramicznej Uszczelka kijanki z rdzeniem ceramicznymzapewnia konfigurację tekstyliów/włókien w pełni ceramicznych.
W przeciwieństwie do tego,Uszczelka kijanki z rdzeniem Inconel i powłoką ceramiczną z tkaninywykorzystuje metalowe wzmocnienie pod ceramiczną pokrywą.
W przypadku, gdy zastosowanie wiąże się również ze znacznym tarciem lub narażeniem mechanicznym, można zastosować dodatkową metalową osłonę.Pończocha z tkaniny ceramicznej Inconel z rdzeniem ceramicznym i uszczelką kijankijest zaprojektowany wokół koncepcji wielowarstwowej konstrukcji.
Powłoka lub obróbka może zmienić właściwości powierzchni uszczelki z włókna szklanego bez zmiany podstawowej rodziny włókien.
TenTaśma uszczelniająca z włókna szklanego powlekanego wermikulitem do kijanekprzeznaczony jest do przemysłowego uszczelniania termicznego wszędzie tam, gdzie wymagana jest obrobiona powierzchnia z włókna szklanego i wzmocniona konstrukcja rdzenia.
Tego typu konstrukcje stosuje się w przypadku drzwiczek pieców, kotłów, pieców, palenisk i innych urządzeń do obróbki cieplnej.
Powłoka silikonowa spełnia inne wymagania niż powłoka wermikulitowa.
Powierzchnia z włókna szklanego pokryta silikonem może zapewnić gładszą powłokę zewnętrzną, lepsze właściwości jezdne i dodatkową odporność na niektóre czynniki środowiskowe.
TenUszczelka kijanki z włókna szklanego powlekana silikonemDlatego lepiej traktować ją jako osobną rodzinę produktów, a nie jako zamiennik każdej uszczelki z włókna szklanego odpornej na wysokie temperatury.
W przypadku, gdy istotne są odporność chemiczna, właściwości antyadhezyjne powierzchni lub czystość procesu, można rozważyć zastosowanie włókna szklanego powlekanego PTFE.
BSTFLEX produkujePowłoka z włókna szklanego powlekana PTFE, rdzeń z włókna szklanego, uszczelka kijankiz rdzeniem wewnętrznym z włókna szklanego.
Ponieważ PTFE ma swoje ograniczenia termiczne, dobór konstrukcji powinien być dokonany na podstawie rzeczywistej kombinacji temperatury i ekspozycji na substancje chemiczne, a nie wyłącznie na podstawie temperatury.
Promieniowanie cieplne stwarza inne wymagania dotyczące uszczelnienia niż bezpośredni kontakt z temperaturą.
W przypadku urządzeń narażonych na działanie znacznej ilości energii promieniowania, w konstrukcję uszczelki można włączyć powierzchnię odblaskową.
TenUszczelka kijanki z włókna szklanego aluminiowanegołączy podłoże z włókna szklanego z powierzchnią odbijającą ciepło w zastosowaniach, w których odprowadzanie ciepła promieniowania jest częścią wymagań dotyczących uszczelnienia.
Włókno bazaltowe stanowi kolejną alternatywę dla włókien mineralnych stosowanych w przemysłowych uszczelnieniach termicznych.

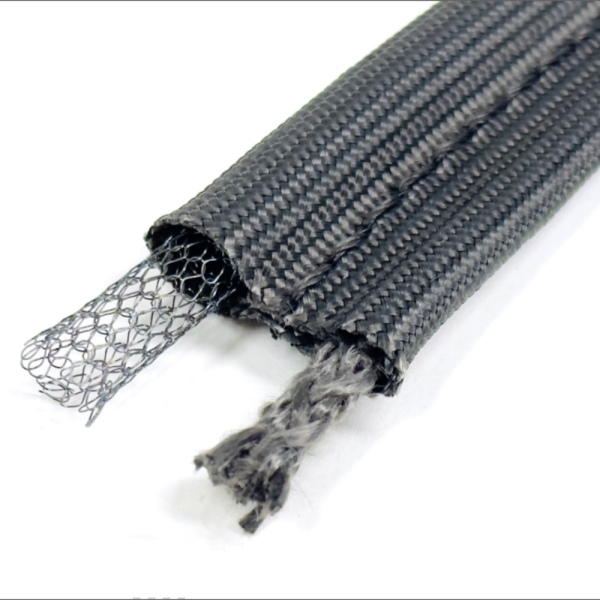

TenUszczelka kijanki z rdzeniem z siatki drucianej z tkaniny bazaltowejłączy w sobie tkaną powłokę bazaltową z wewnętrznym rdzeniem z siatki drucianej, zapewniając równowagę między elastycznością tkaniny i wzmocnieniem mechanicznym.
W niektórych środowiskach uszczelniających większy nacisk kładzie się na odporność na ścieranie i wytrzymałość mechaniczną niż na osiągnięcie najwyższej możliwej odporności na temperaturę.
W takich warunkach tkaninę aramidową można połączyć z rdzeniem z włókna termicznego.
TenTaśma uszczelniająca do kijanek z rdzeniem z włókna szklanego i powłoką aramidowąstosuje to podejście poprzez połączenie zewnętrznej powłoki aramidowej z wewnętrznym rdzeniem z włókna szklanego.
Materiał pokrycia skupia dużą uwagę w specyfikacjach uszczelek wysokotemperaturowych, jednak rdzeń może być równie ważny.
Rdzeń wpływa na to, jak łatwo żarówka ulega ściśnięciu, jak mocno dociska do powierzchni styku i jak dobrze profil powraca do pierwotnego kształtu po otwarciu drzwi.

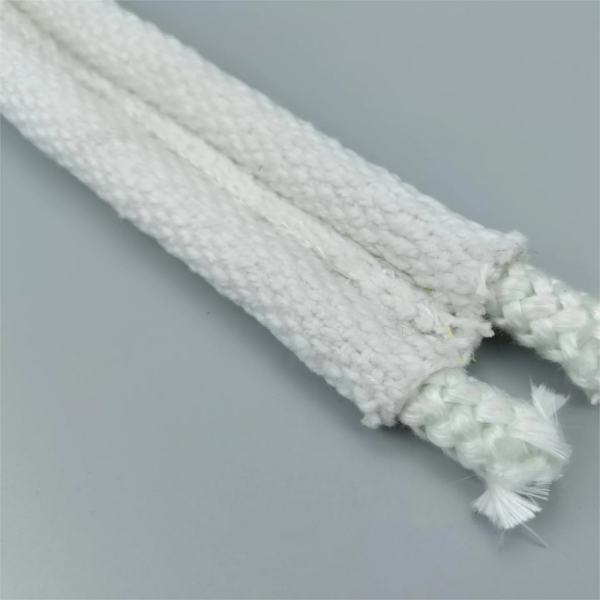

Rdzeń z włókna szklanego tworzy miękką, niemetalową uszczelkę. Jest ona przydatna tam, gdzie elastyczność i dopasowanie są ważniejsze niż metalowe wzmocnienie.
Gęstość i budowa rdzenia z włókna szklanego wpływają na siłę zamykania i zachowanie podczas ściskania gotowej uszczelki.
Włókna ceramiczne można stosować w przypadkach, gdy rdzeń musi być przystosowany do bardziej wymagających środowisk termicznych.
Można ją łączyć z tkaniną ceramiczną lub tkaniną krzemionkową, w zależności od wymaganej powierzchni zewnętrznej i całkowitej konstrukcji uszczelki.

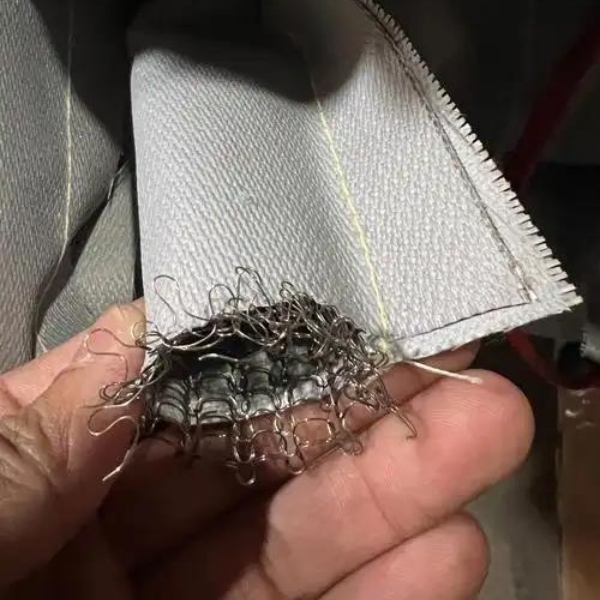

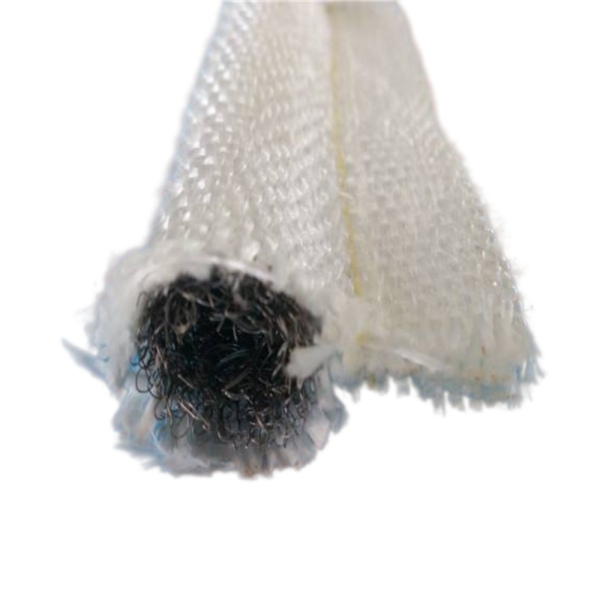

Rdzeń ze stali nierdzewnej wprowadza metalowe wzmocnienie do żarówki.
Taka konstrukcja zapewnia większe wsparcie strukturalne i użyteczną wytrzymałość w sytuacjach, gdy uszczelka jest poddawana wielokrotnym cyklom ściskania.
Jest to szczególnie istotne w przypadku drzwi i paneli przemysłowych, które otwierają się często podczas produkcji lub konserwacji.
Pustego rdzenia metalowego nie należy mylić z konwencjonalnym rdzeniem pełnym lub rdzeniem o gęstej siatce.
Otwarta konstrukcja pozwala na łatwiejsze zapadnięcie się gruszki pod wpływem ciśnienia. Pozwala to zmniejszyć siłę potrzebną do zamknięcia urządzenia, a jednocześnie umożliwia uszczelce dostosowanie się do większych wahań szczeliny uszczelniającej.
Z tego powodu,uszczelka kijanki z pustym rdzeniemmoże być szczególnie użyteczny w przypadku dużych drzwi, pokryw dostępowych i nierównych powierzchni styku.
Wzmocnienie Inconel jest brane pod uwagę w przypadku, gdy rdzeń metalowy musi pracować w bardziej wymagającym środowisku termicznym.
Można go połączyć z osłonami krzemionkowymi lub ceramicznymi, aby stworzyć uszczelkę, w której zarówno zewnętrzny materiał tekstylny, jak i wewnętrzne wzmocnienie są dobrane tak, aby nadawały się do trudnych warunków eksploatacji.

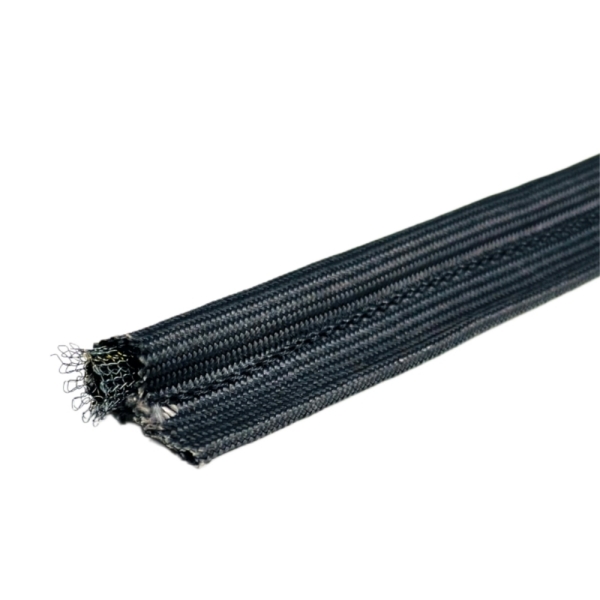

Rdzenie z siatki drucianej zapewniają użyteczną równowagę między wzmocnieniem metalicznym i ściśliwością.
Stop siatki, średnica drutu, gęstość splotu i geometria rdzenia mogą mieć wpływ na reakcję żarówki pod obciążeniem.
| Budowa | Podstawowe Chcharakterystyczny | Typowy powód wyboru |
|---|---|---|
| Włókno szklane + rdzeń z włókna szklanego | Miękka, niemetaliczna kompresja | Ogólne uszczelnienie termiczne drzwi |
| Włókno szklane + rdzeń ze stali nierdzewnej | Wzmocniona żarówka | Powtarzająca się kompresja i wsparcie mechaniczne |
| Włókno szklane + pusty rdzeń ze stali nierdzewnej | Wysoka kompresja | Niższa siła zamykania i nierówne szczeliny |
| Krzemionka + rdzeń ceramiczny | Konstrukcja z włókien wysokotemperaturowych | Wymagający sprzęt termiczny |
| Rdzeń z krzemionki i inconelu | Powłoka wysokotemperaturowa ze wzmocnieniem metalowym | Ciężkie warunki termiczne i mechaniczne |
| Ceramiczny + Rdzeń ceramiczny | System tekstyliów/włókien wysokotemperaturowych | Piece i paleniska |
| Rdzeń ceramiczny + Inconel | Powłoka wysokotemperaturowa ze wzmocnionym rdzeniem | Urządzenia termiczne wymagające metalowego podparcia |
| Włókno szklane PTFE + rdzeń z włókna szklanego | Powierzchnia powlekana i miękki rdzeń | Środowiska chemiczne lub specyficzne dla procesów |
| Włókno szklane aluminizowane | Odblaskowa powierzchnia zewnętrzna | Narażenie na promieniowanie cieplne |
| Rdzeń z bazaltu i siatki drucianej | Tkanina mineralna ze wzmocnieniem | Uszczelnianie termiczne i mechaniczne |
| Rdzeń z aramidu i włókna szklanego | Wytrzymały materiał tekstylny z miękkim rdzeniem z włókien | Zastosowania odporne na ścieranie |
Jednym z najczęstszych błędów przy zakupie jest zamawianie uszczelki wyłącznie na podstawie jej średnicy zewnętrznej.
Rozważmy trzy uszczelki kijanki o tej samej nominalnej średnicy główki:
Ich wymiary zewnętrzne mogą wydawać się podobne, ale siła potrzebna do ściśnięcia każdej żarówki może się znacznie różnić.
Ma to wpływ na siłę docisku drzwi podczas zamykania, styk uszczelnień i ich długotrwałe działanie.
W przypadku projektów wymiany należy zatem, o ile to możliwe, zidentyfikować oryginalną konstrukcję rdzenia.
Profil typu cebulka-ogon jest szczególnie użyteczny, gdy uszczelka ściskana musi pozostać mechanicznie przymocowana do drzwi, ramy, klapy lub panelu.
Typowe zastosowania przemysłowe obejmują:
Drzwi piekarnika przemysłowego stwarzają problemy z uszczelnieniem termicznym i mechanicznym.
Uszczelka może zostać poddana tysiącom cykli ściskania, podczas gdy sama rama drzwi rozszerza się i kurczy pod wpływem zmian temperatury roboczej.
Miękki rdzeń z włókna szklanego może być odpowiedni, gdy priorytetem jest niska siła zamykania i dopasowanie. Rdzeń ze stali nierdzewnej można wybrać, gdy wymagana jest dodatkowa wytrzymałość mechaniczna. Pusty rdzeń metalowy może stanowić alternatywne rozwiązanie, gdy wymagana jest znaczna kompresja.
Dlatego też określenie jedynie „uszczelki drzwi piekarnika z włókna szklanego” często nie wystarcza w przypadku wymiany.
W zastosowaniach piecowych większy nacisk kładzie się na dopuszczalną temperaturę materiału.
W zależności od rzeczywistego narażenia, włókno szklane może zostać zastąpione lub uzupełnione konstrukcją z włókna szklanego impregnowanego wermikulitem, krzemionki lub ceramiki.
Należy również wziąć pod uwagę rdzeń wewnętrzny. Wysoka temperatura zewnętrznej powłoki nie oznacza automatycznie, że każdy rdzeń wewnętrzny nadaje się do pracy w tym samym środowisku.
Cały system uszczelnień należy oceniać jako kompletną konstrukcję.
Piece i systemy obróbki cieplnej mogą łączyć podwyższoną temperaturę z częstymi cyklami termicznymi i zmianą wymiarów.
W tym środowisku szczególnie istotne stają się pokrycia z włókien krzemionkowych i ceramicznych, natomiast rdzenie z włókien ceramicznych i Inconel pozwalają na dopasowanie konstrukcji wewnętrznej do warunków eksploatacji.
Temperatura nie jest jedynym czynnikiem, który należy brać pod uwagę przy uszczelnianiu kanałów i przepustnic.
Na wybór materiału mogą mieć również wpływ wibracje, ciśnienie, wyrównanie powierzchni, częstotliwość otwierania i skład chemiczny gazu procesowego.
Profil z pustym rdzeniem może być przydatny w przypadku zmiennego ułożenia paneli, natomiast wzmocniony rdzeń metalowy może być preferowany, gdy uszczelka jest poddawana wielokrotnym cyklom mechanicznym.
Praktyczny proces selekcji powinien zaczynać się od sprzętu, a nie od materiałów katalogowych.
Zanotuj normalną ciągłą temperaturę, przewidywaną temperaturę szczytową oraz informację, czy uszczelka jest narażona na bezpośrednie działanie gorącego gazu, promieniowania cieplnego czy tylko temperaturę ramy urządzenia.
Sprawdź, czy nie ma olejów, substancji chemicznych, wilgoci, ścierania, kurzu, zanieczyszczeń procesowych i promieniowania cieplnego.
Zmierz szczelinę w pozycji zamknięcia. Jeśli to możliwe, sprawdź kilka punktów wokół drzwi, ponieważ szczelina może nie być jednolita.
Żarówka musi zostać ściśnięta na tyle, aby utrzymać kontakt, ale nie powodując nadmiernej siły zamykającej.
W zależności od środowiska zewnętrznego należy wybrać włókno szklane, krzemionkowe, ceramiczne, bazaltowe, aramidowe lub odpowiednią tkaninę powlekaną.
Wybierz rdzeń z włókna, stali nierdzewnej, pustej stali nierdzewnej, Inconelu lub innego materiału, zależnie od wymaganej twardości, odkształceń i odporności na temperaturę.
Szerokość i grubość ogona muszą być dostosowane do paska mocującego, śrub, nitów, klipsów, śrub lub kanału montażowego zastosowanego w urządzeniu.
Na nowy lub zamiennytaśma uszczelniająca do kijanek, dostarczanie kompletnych danych aplikacyjnych zmniejsza ryzyko wyboru niewłaściwej konstrukcji.
Standardowe kombinacje katalogowe stanowią przydatny punkt wyjścia, jednak nie obejmują one wszystkich problemów związanych z uszczelnieniami przemysłowymi.
Firma BSTFLEX może opracować niestandardowe uszczelki do kijanek, zmieniając materiał pokrywy, powłokę, rdzeń wewnętrzny, średnicę gruszki, szerokość ogona i gotowy profil.
Dzięki temu producent OEM lub inżynier ds. konserwacji może określić rodzaj uszczelki dostosowany do rzeczywistego środowiska pracy, zamiast akceptować pojedynczą standardową konstrukcję.
Logikę inżynieryjną można podsumować następująco:
Materiał pokrywy + Konstrukcja rdzenia + Geometria profilu + Warunki zastosowania = Gotowa uszczelka kijanki
Taśma uszczelniająca Tadpole to elastyczny profil uszczelniający składający się ze ściśliwej gruszki i płaskiego końca montażowego. Termin ten może odnosić się do wielu różnych kombinacji powłoki i rdzenia, a nie do jednego konkretnego materiału.
Do powszechnie stosowanych rozwiązań należą tkaniny z włókna szklanego, krzemionki, ceramiki, bazaltu i aramidu, a także włókno szklane z powierzchniami silikonowymi, PTFE, wermikulitowymi lub aluminiowanymi.
W zależności od konstrukcji, żarówka może zawierać włókno szklane, krzemionkowe lub ceramiczne, siatkę ze stali nierdzewnej, pustą siatkę ze stali nierdzewnej, siatkę z Inconelu lub inny specjalnie zaprojektowany rdzeń.
Rdzenie z włókien zazwyczaj zapewniają łagodniejszą kompresję niż gęste zbrojenie metalowe, chociaż rzeczywista twardość zależy od gęstości i konstrukcji rdzenia. Puste rdzenie metalowe mogą również zapewniać wysoką kompresję przy jednoczesnej sprężystości metalu.
Pusty rdzeń jest przydatny, gdy żarówka musi ulec znacznemu ściśnięciu, urządzenie ma ograniczoną siłę zamykania lub szczelina uszczelniająca jest zmienna wokół drzwi lub panelu.
Rdzenie Inconel są brane pod uwagę w wymagających zastosowaniach termicznych, w których samo wzmocnienie metalowe musi być odporne na wysokie temperatury i mieć stabilność mechaniczną.
Tak. Łączenie różnych materiałów to jedna z głównych zalet inżynieryjnych uszczelek kijankowych. Krzemionkę można łączyć z rdzeniami ceramicznymi lub Inconelowymi, tkaninę ceramiczną z rdzeniami ceramicznymi lub metalowymi, a włókno szklane z rdzeniami włóknistymi, stalą nierdzewną lub metalowymi.
Tak. Istniejącą uszczelkę, rysunek przekroju, zdjęcia i wymiary sprzętu można wykorzystać do opracowania profilu OEM lub zamiennika.
Nie ma jednej taśmy uszczelniającej typu kijanka, która sprawdziłaby się najlepiej w każdym piecu, palenisku czy obudowie termicznej. Prawidłowe rozwiązanie zależy od tego, jak pokrywa, rdzeń i profil współpracują ze sobą w rzeczywistych warunkach pracy.
BSTFLEX produkuje produkty na zamówienieuszczelki do kijanek, uszczelki do kijanek i taśmy uszczelniające do kijanekwykorzystując różnorodne materiały tekstylne, powłoki, rdzenie z włókien i opcje wzmocnień metalowych.
Zobacz całośćUszczelki i uszczelki Tadpole BSTFLEXlub prześlij istniejącą próbkę uszczelki, rysunek, temperaturę roboczą, średnicę gruszki, szerokość ogona i wymaganą ilość w celu oceny i wyceny.
