W przypadku istniejącego zespołu węża obie końcówki mogą być już podłączone, trasa może przebiegać za urządzeniami, a dostęp może być ograniczony do krótkiego odsłoniętego odcinka. W takiej sytuacji pierwszym pytaniem dotyczącym rękawa ognioodpornego nie jest średnica nominalna. Jest nim to, czy rękaw rurowy ma praktyczną ścieżkę instalacji.
Zdejmowany rękaw ognioodporny otwiera się wzdłuż, dzięki czemu można go owinąć wokół węża zamiast nasuwać na końcówkę. Zapięcia na zatrzaski oraz rzepy oferują dwa sposoby zamknięcia tego otworu. Rękaw ognioodporny rurowy pozostaje opcją, gdy dostęp do końcówki jest możliwy lub gdy ochronę można zainstalować podczas planowanej wymiany węża.
Wybierz format w zależności od zadania instalacyjnego i konserwacyjnego, a następnie zweryfikuj jego przydatność termiczną. Gama rękawów ognioodpornych BSTFLEX obejmuje konstrukcje typu snap-wrap, na rzepy oraz rurowe, co pozwala na ocenę tych różnych wymagań.
| Punkt decyzyjny | Rękaw ognioodporny typu snap-wrap (z zatrzaskami) | Rękaw ognioodporny na rzepy | Rękaw ognioodporny rurowy |
|---|---|---|---|
| Ścieżka instalacji | Owijany wokół chronionego odcinka i zamykany w poszczególnych punktach zatrzaskowych. | Owijany wokół chronionego odcinka i zamykany wzdłuż dopasowanego paska mocującego. | Wsuwany wzdłuż zespołu od dostępnego końca. |
| Odłączenie węża | Można uniknąć odłączania końcówek, jeśli jest wystarczający dostęp, aby owinąć i zamknąć rękaw. | Można uniknąć odłączania końcówek, jeśli można dosięgnąć zapięcia i w pełni je połączyć. | Wymaga wolnej ścieżki wprowadzania od końca; należy ocenić podczas montażu lub zatwierdzonego odłączenia. |
| Późniejsza inspekcja | Otwórz wymagane zatrzaski, aby odsłonić chroniony odcinek. | Rozdziel paski mocujące, aby odsłonić chroniony odcinek. | Dostęp pod nim wymaga zsunięcia lub zdjęcia rękawa, jeśli zespół na to pozwala. |
| Krytyczna kontrola dopasowania | Wyrównanie zatrzasków i zakładka materiału między zapięciami. | Określona zakładka i pełne połączenie powierzchni mocujących. | Użytkowa średnica wewnętrzna, przejście przez końcówkę i pokrycie wzdłuż trasy. |
| Przydatny punkt wyjścia | Modernizacja wymagająca otwieralnego zapięcia mechanicznego z dostępnymi punktami mocowania. | Osłona serwisowa, w której wzdłużny pasek mocujący pasuje do procedury dostępu i konserwacji. | Określony proces montażu, w którym regularne otwieranie wzdłuż rękawa jest niepotrzebne. |
| Akceptacja termiczna | Oceń łącznie korpus, szew, zatrzaski i zainstalowaną zakładkę. | Oceń łącznie korpus, szew, materiał mocujący i zainstalowaną zakładkę. | Oceń korpus, dopasowanie i określone wykończenie końcówki. |
To porównanie wskazuje różnice w instalacji, a nie uniwersalny ranking odporności na ciepło. Metalowe zatrzaski nie sprawiają automatycznie, że rękaw nadaje się do zastosowań o wyższej temperaturze, a zamknięta rura sama w sobie nie ustala klasy odporności na płomień.

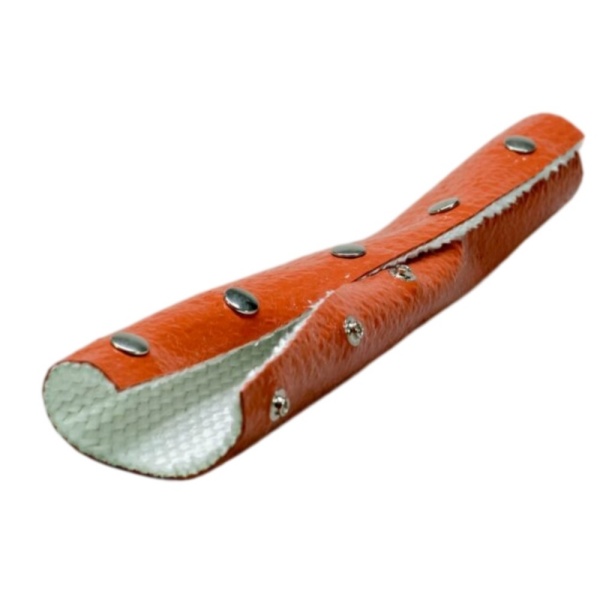

Rękaw ognioodporny BSTFLEX snap wrap firesleeve łączy ochronę z włókna szklanego powlekanego silikonem z metalowym zapięciem na zatrzaski. Rękaw można otwierać na całej długości, umieszczać wokół zespołu i zamykać bez konieczności nasuwania całej osłony na końcówkę.
Oceń tę konstrukcję, gdy instalacja pozwala na dotarcie do każdego punktu mocowania i jego sprawdzenie. W ciasnym zespole przewodów upewnij się, że technik może docisnąć do siebie elementy łączące bez skręcania przewodu lub dociskania rękawa do wspornika na siłę.
Ważnym obszarem kontroli jest również przestrzeń między zatrzaskami. Rękaw może mieć zapięty każdy guzik, a mimo to stracić zamierzone zakładki na zgięciu. Zatwierdź dopasowanie zamknięcia na rzeczywistej trasie, uwzględniając zewnętrzną stronę zgięć i dopuszczalny ruch urządzenia.
Określ rozstaw elementów złącznych, zakładki i pozycje końcowe w uzgodnionej konstrukcji. Unikaj zakładania, że jeden wzór zatrzasków będzie pasował do każdej średnicy, zgięcia lub chronionej długości.

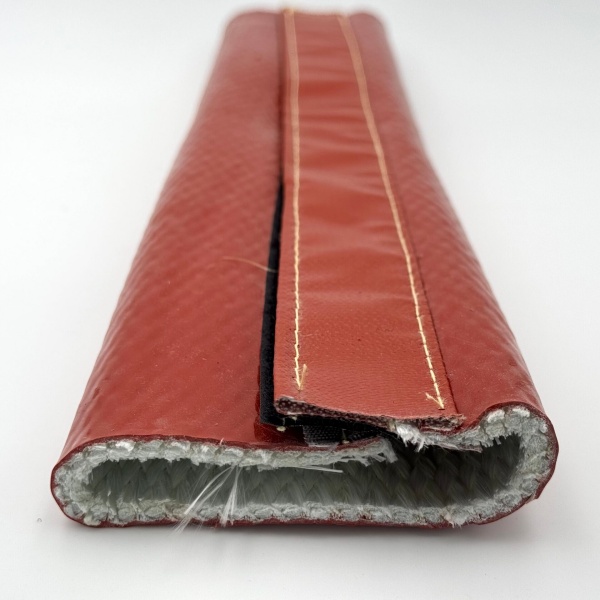

A rękaw ognioodporny na rzep BSTFLEX zapewnia kolejny otwierany format dla istniejących przewodów i kabli. Produkt VFRS wykorzystuje plecione włókno szklane powlekane silikonem z ognioodpornym nylonowym zapięciem na rzep, wszytym wewnętrznie przy użyciu nici z włókna szklanego.
Ten format warto rozważyć, gdy rutyna konserwacyjna obejmuje otwieranie szwu wzdłużnego i ponowne dociskanie go. Sprawdź, czy instalacja zapewnia wystarczający dostęp do zaangażowania wymaganego obszaru mocowania, a nie tylko widocznej przedniej krawędzi.
Nie wybieraj zamknięcia, stosując wartość temperatury korpusu powlekanego silikonem do każdego komponentu. Poproś o limity operacyjne i podstawę testową dla gotowej konfiguracji, w tym materiału mocującego, szwów i zakładki ochronnej.
Tam, gdzie spodziewany jest kurz, włókna, olej lub zanieczyszczenia procesowe, uwzględnij te warunki w planie oceny i kontroli zamknięcia. Nie zakładaj, że zanieczyszczona powierzchnia mocująca zachowa swoje pierwotne właściwości. Zwykła taśma mocująca z klejem nie jest zatwierdzonym zamiennikiem dla określonego szytego zamknięcia.
Zdejmowana osłona nie jest konieczna przy każdej modernizacji. Gdy przewód jest już zaplanowany do wymiany, rurkowy rękaw można rozważyć w ramach zatwierdzonej sekwencji montażu. Może być również praktyczny tam, gdzie dostępna końcówka i geometria złączki pozwalają na instalację bez nadmiernej siły.

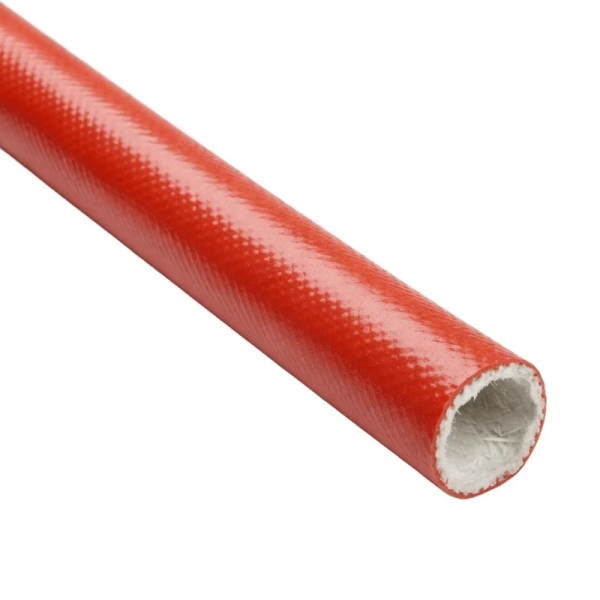

The rurkowy rękaw ognioodporny BSTFLEX EFRS wykorzystuje plecione włókno szklane powlekane silikonem. Nie posiada on otwieranego przez użytkownika zamknięcia wzdłużnego, które należałoby zapiąć po instalacji, chociaż nadal należy sprawdzić prześwit złączki, zgięcia i wykończenie końcówek.
Wybierz tę drogę, gdy proces instalacji jest zdefiniowany, a regularne otwieranie wzdłuż chronionej długości nie jest wymagane. Nie przecinaj zwykłego rurkowego rękawa wzdłuż i nie traktuj go jako równoważnego produktu zdejmowanego. Zmienia to zakres ochrony i wprowadza niekwalifikowany szew.
Określ wymiary zewnętrzne chronionej sekcji i użyteczne zamknięte dopasowanie zdejmowanego rękawa. Sama szerokość płaskiego materiału nie ustala gotowej średnicy ani pozostałej zakładki. Zapięcie na rzep nie powinno być traktowane jako pozwolenie na zamknięcie rękawa przy dowolnej wygodnej szerokości.
W przypadku rury sprawdź ścieżkę instalacji oraz ostateczne dopasowanie. tabela rozmiarów rękawów ognioodpornych i przewodnik po prześwitach złączek wyjaśniają te kontrole wymiarowe oddzielnie.
Zidentyfikuj źródło ciepła oraz wszelkie prawdopodobne kierunki płomieni, iskier lub rozprysków stopionego metalu na rysunku instalacyjnym. Zleć sprawdzenie orientacji szwu i zakładki pod kątem tego narażenia. Nie ma jednej pozycji zegarowej, która byłaby poprawna dla każdej maszyny, a dostępny szew nie jest automatycznie odpowiednio chronionym szwem.
Sprawdź całą trasę, a nie tylko prostą próbkę na stole warsztatowym. Zaznacz zaciski, wsporniki i obszary, w których przewód się porusza. Potwierdź, że zamknięcie pozostaje zapięte, osłona nie zahacza, a żadna krawędź ani element złączny nie jest dociskany do sąsiedniego komponentu. Zmiany we wspornikach przewodów muszą być zgodne z zatwierdzonym układem urządzenia.
Zaplanuj, w jaki sposób rękaw będzie otwierany po instalacji i gdzie technik może zobaczyć przewód pod nim. W przypadku dłuższych odcinków omów oddzielne sekcje serwisowe, zamiast zakładać, że jedna ciągła osłona jest najlepsza. Wszelkie połączenia między sekcjami wymagają uzgodnionego szczegółu pokrycia; sama wygoda nie definiuje akceptowalnej zakładki.
Rozważ hipotetyczny przewód hydrauliczny poprowadzony obok gorącego urządzenia. Oba końce są podłączone, złączki są większe niż korpus przewodu, a zespół konserwacyjny potrzebuje okresowego dostępu do kontroli osłony pod ochroną termiczną.
Zdejmowany rękaw ognioodporny jest rozsądnym punktem wyjścia, ponieważ rozwiązuje zarówno kwestię dostępu do końcówek, jak i późniejszej kontroli. Porównaj próbki zapinane na zatrzaski i na rzep na tej trasie. W przypadku wersji z zatrzaskami sprawdź dostęp do każdego punktu mocowania i pokrycie między nimi. W przypadku wersji na rzep sprawdź pełne zapięcie, rzeczywistą specyfikację elementu złącznego oraz jego przydatność do warunków zanieczyszczenia i narażenia.
Teraz zmień scenariusz: przewód zostanie wymieniony podczas planowanego przestoju, a zatwierdzony projekt nie wymaga częstego otwierania wzdłuż jego długości. Rurkowy rękaw staje się praktyczną alternatywą, ponieważ proces montażu może zapewnić dostęp do końcówek. Decyzja zmienia się wraz z zadaniem konserwacyjnym, a nie dlatego, że jedno zamknięcie jest uniwersalnie lepsze.
Podaj normalne narażenie na ciepło, odległość od źródła, oczekiwany czas trwania oraz wszelkie wymagania dotyczące nietypowych płomieni lub rozprysków. Poproś o informacje o produkcie mające zastosowanie do proponowanej konfiguracji rękawa i zamknięcia, zamiast polegać na ogólnym opisie materiału.
Tam, gdzie wymagany jest raport z testu lub zatwierdzenie, sprawdź, czy obejmuje on ten sam materiał korpusu, szew, zamknięcie i układ instalacji. Dowody dla nieprzecinanego rękawa rurkowego nie powinny być automatycznie stosowane do zmodyfikowanej konstrukcji owijanej.
Uwzględnij w przeglądzie limity operacyjne chronionego przewodu. Zdejmowany rękaw nie zwiększa jego ciśnienia znamionowego ani nie autoryzuje pracy poza limitem temperatury. Nie powinien być określany jako naprawa wycieku, zabezpieczenie przed pęknięciem przewodu lub osłona przed wtryskiem płynu pod wysokim ciśnieniem bez oddzielnej, wyraźnej kwalifikacji do tego celu.
Instalacja rękawa ognioodpornego bez odłączania przewodu opisuje układ złączek, a nie pozwolenie na pracę przy działającym urządzeniu. Postępuj zgodnie z procedurą bezpiecznej obsługi w zakładzie: wyłącz i odizoluj urządzenie, kontroluj zmagazynowaną energię hydrauliczną i inną oraz zweryfikuj bezpieczny stan przed rozpoczęciem pracy. Pozwól gorącym komponentom ostygnąć do stanu bezpiecznego w dotyku.
Zleć wykwalifikowanemu personelowi ocenę nieszczelnego, uszkodzonego termicznie lub mechanicznie przewodu przed dodaniem osłony. Nie ukrywaj istniejącej wady za pomocą rękawa termicznego ani nie sięgaj wokół przewodu pod ciśnieniem, aby zamknąć zapięcie.
Rękaw modernizacyjny może usunąć kroki odłączania i ponownego podłączania z pracy. Nie usuwa jednak potrzeby bezpiecznego okna konserwacyjnego.
Ponowne otwarcie rękawa zapewnia dostęp do inspekcji; nie oznacza to jednak, że rękaw pozostaje zdatny do użytku po każdym narażeniu. Należy ustalić kryteria akceptacji i wymiany dla powłoki, korpusu z włókna szklanego, szwów, zamknięcia oraz wykończenia końców.
Przed ponownym założeniem należy sprawdzić, czy nie ma rozdarć, uszkodzonych szwów, odkształconych zatrzasków, niewystarczającego zapięcia lub zanieczyszczeń. Po znaczącym zdarzeniu z udziałem ognia lub odprysków stopionego metalu należy uzyskać fachową ocenę lub wymienić uszkodzone zabezpieczenie zgodnie z zatwierdzoną procedurą. Nie należy traktować pomyślnego ponownego zamknięcia jako jedynego kryterium akceptacji.
Należy zachować identyfikację rękawa oraz szczegóły instalacji wraz z dokumentacją konserwacji. Wymiana na produkt o tym samym kolorze i przybliżonej średnicy może nie oznaczać tej samej konstrukcji.
| Informacje | Czego potrzebuje dostawca |
|---|---|
| Istniejący zespół | Wymiary zewnętrzne węża lub wiązki, zdjęcia trasy oraz lokalizacje złączy, zacisków i wsporników. |
| Ograniczenia instalacyjne | Czy dostęp do któregokolwiek końca jest możliwy, czy dozwolone jest rozłączenie oraz przestrzeń dostępna do obsługi zamknięcia. |
| Chroniona sekcja | Wymagana długość pokrycia, zgięcia, obszary ruchome oraz wszelkie proponowane połączenia sekcji. |
| Wymagania dotyczące zamknięcia | Preferencje dotyczące zatrzasków lub rzepów, określone materiały, zakładka, układ zapięcia oraz oczekiwana częstotliwość inspekcji. |
| Narażenie | Źródło ciepła, warunki normalne i krótkotrwałe, kierunek odprysków, płyny oraz zanieczyszczenia procesowe. |
| Wymagania akceptacji | Odpowiednie dokumenty testowe, sprawdzenie dopasowania próbki, ocena ruchu oraz wszelkie zatwierdzone rysunki techniczne sprzętu. |
| Format dostawy | Ilość, gotowe długości lub dostawa w rolkach, identyfikacja, kolor i wymagania dotyczące pakowania. |
W przypadku powtarzających się zamówień OEM lub konserwacyjnych należy zatwierdzić gotową próbkę wraz z jej zamknięciem i zakładką, a nie tylko próbkę tkaniny. Należy porównać zainstalowany wynik i dostęp serwisowy wraz z ceną za metr.
Opisy mogą odnosić się do osłony otwieranej wzdłużnie, ale nie określają systemu zapięcia ani przetestowanej konstrukcji. Należy określić zamknięcie, dopasowanie, zakładkę i materiał, zamiast zamawiać produkt jedynie pod nazwą „dzielony”.
Nazwa zapięcia nie daje uniwersalnego porównania. O przydatności decyduje korpus, szwy, układ szwów, narażenie oraz dowody dotyczące gotowego produktu. Metalowe okucia same w sobie nie są dowodem na wyższą klasę ochronną zespołu.
Osłonę wiązki można ocenić, ale najpierw należy potwierdzić, czy grupowanie przewodów jest dozwolone. Należy podać wymiary gotowej wiązki i sprawdzić ruch względny, gromadzenie się ciepła, dostęp do inspekcji oraz pokrycie wymagane dla każdego przewodu.
Nie automatycznie. Należy dostarczyć geometrię rozgałęzienia lub złącza do oceny. Może być wymagana osłona na wymiar lub oddzielne sekcje; przeciąganie standardowego rękawa przez rozgałęzienie może pozostawić odsłonięte obszary lub uniemożliwić prawidłowe zamknięcie.
W przypadku istniejącej instalacji należy przesłać do BSTFLEX zdjęcia trasy węża, chronionej długości, wymiarów zewnętrznych oraz lokalizacji źródła ciepła. Należy określić, czy wąż musi pozostać podłączony oraz jak często rękaw musi być otwierany do inspekcji.
BSTFLEX może ocenić opcje zatrzaskowe, rzepowe i rurowe pod kątem danej instalacji, wraz z wymaganiami dotyczącymi długości cięcia, identyfikacji i pakowania.Poproś o dane produktu, próbkę lub wycenę OEM wraz ze szczegółami montażu, aby proponowany rękaw mógł zostać sprawdzony w swojej pozycji roboczej.
