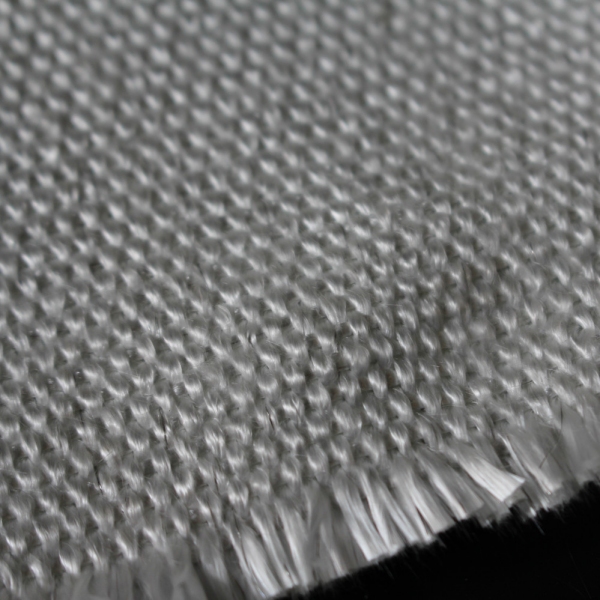

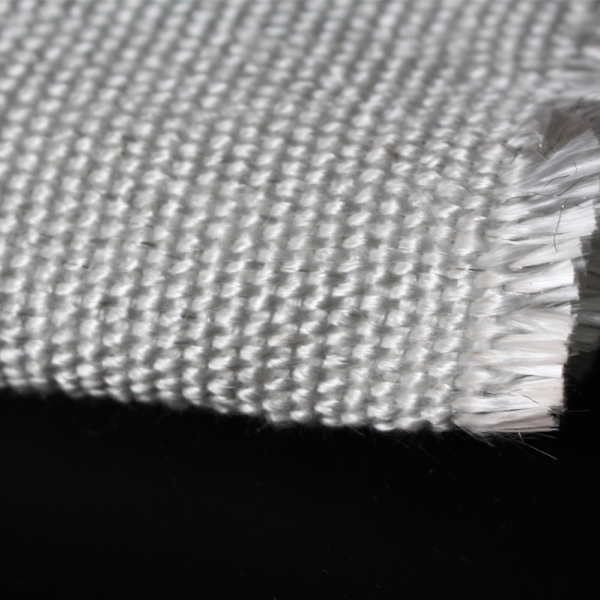

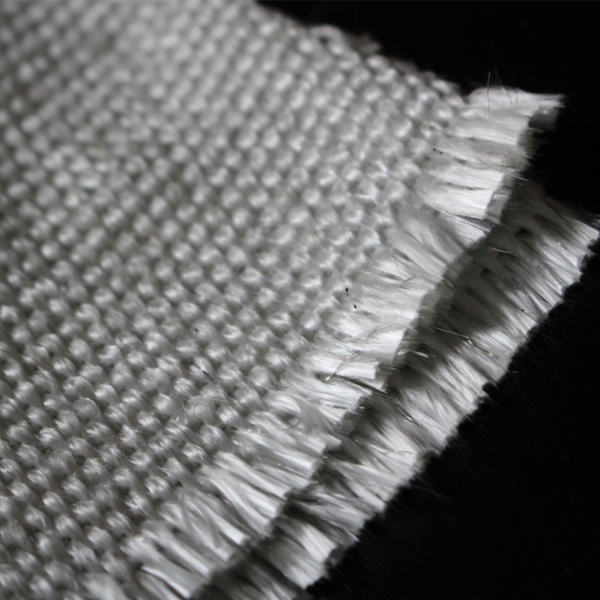

Tkanina z włókna szklanego wzmocniona drutem to tkany materiał wysokotemperaturowy, w który wpleciono drut ze stali nierdzewnej wraz z przędzami z włókna szklanego w celu poprawy wzmocnienia mechanicznego i stabilności wymiarowej. Jest wybierana w przypadkach, gdy zwykła tkanina z włókna szklanego może nie zapewniać wystarczającego podparcia przy wielokrotnej obsłudze, montażu pionowym, wibracjach lub wytwarzaniu wymagających komponentów przemysłowych.
Drut nie zastępuje włókna szklanego i nie zamienia materiału w metalową siatkę. Włókno szklane pozostaje głównym tekstylnym materiałem termicznym, podczas gdy wpleciony drut stanowi dodatkowy element wzmacniający wewnątrz splotu.
BSTFLEX dostarcza High Temperature Fiberglass Woven Fabric with Wire Insert do izolacji przemysłowych, ochrony spawalniczej, barier cieplnych, uszczelek, uszcznień i wyprodukowanych produktów chroniących przed wysoką temperaturą. Aktualny opis produktu wskazuje na wzmocnienie drutem ze stali nierdzewnej oraz odporność na temperaturę powyżej 1000°F / 538°C, w zależności od wybranej konstrukcji i warunków zastosowania.
Tkanina z włókna szklanego wzmocniona drutem powstaje w wyniku tkania przędz z włókna szklanego z metalowym wzmocnieniem wplecionym w wybrane kierunki przędzy. W zależności od konstrukcji drut ze stali nierdzewnej może być skręcany z przędzą z włókna szklanego w kierunku wątku, wpleciony w inny określony wzór lub stosowany zgodnie z projektem tkaniny specyficznym dla klienta.
Terminy używane przez nabywców przemysłowych obejmują:
Opisy te określają rodzinę materiałów, a nie jedną uniwersalną specyfikację. Nabywcy powinni potwierdzić stop drutu, kierunek wzmocnienia, tkaninę bazową, splot, gotową masę, grubość i klasę temperaturową dokładnie wycenianego gatunku.
Głównym celem wplecionego drutu jest wzmocnienie mechaniczne. Może on pomóc tkaninie zachować kształt i oprzeć się odkształceniom tam, gdzie tkanina jest zawieszona, wielokrotnie obsługiwana lub zintegrowana z wytworzonym elementem termicznym.
W zależności od projektu tkaniny i metody badania, wzmocnienie drutem może przyczynić się do:
Te korzyści należy potwierdzić na podstawie danych dla konkretnego gatunku. Sama obecność drutu nie gwarantuje wytrzymałości na rozciąganie, wytrzymałości na rozerwanie ani żywotności.
Szereg błędów przy zakupie pojawia się wtedy, gdy słowo „wzmocniony” jest interpretowane zbyt szeroko.
Dopuszczalna temperatura tkaniny zależy od składu włókna szklanego, konstrukcji przędzy, obróbki powierzchni, stopu drutu i kompletnego projektu tekstyliów. Wzmocnienie ze stali nierdzewnej może pomóc tkaninie zachować wsparcie mechaniczne, ale nie powoduje uniwersalnego wzrostu ciągłej temperatury roboczej.
Dwie tkaniny z włókna szklanego wzmocnione drutem mogą mieć różne klasy temperaturowe, ponieważ ich tkaniny bazowe, obróbka i kryteria akceptacji są różne.
Włókno szklane wzmocnione drutem to nadal tkanina tkana. Gaz może przenikać przez splot, szwy, cięte krawędzie i otwory do mocowania, chyba że wbudowana zostanie oddzielna, kwalifikowana bariera lub powłoka.
Wzmocnienie ze stali nierdzewnej nie zapewnia odporności na wodę. Zastosowania zewnętrzne lub mokre mogą wymagać oddzielnej warstwy silikonowej, z PTFE lub innej odpowiedniej warstwy zewnętrznej dobranej do środowiska.
Wpleciony drut i dziana siatka ze stali nierdzewnej to różne konstrukcje. Tkanina z wplecionym drutem zawiera wzmocnienie wewnątrz tkaniny. Oddzielna siatka może zostać dodana do zdejmowanej osłony izolacyjnej lub zespołu termicznego, gdzie wymagana jest dodatkona ochrona strony gorącej, zachowanie kształtu lub podparcie mechaniczne.
Tkanina odporna na temperaturę nie jest automatycznie certyfikowana dla każdego kocu spawalniczego, kurtyny przeciwpożarowej lub zastosowania w zakresie bezpieczeństwa życia. Gotowy produkt musi spełniać wymagane kryteria narażenia, montażu i testów.
| Czynnik wyboru | Zwykła tkanina z włókna szklanego | Tkanina z włókna szklanego z wkładką drucianą |
|---|---|---|
| Konstrukcja podstawowa | Tkana przędza z włókna szklanego | Tkana przędza z włókna szklanego z określonym wzmocnieniem metalicznym |
| Główna zaleta | Elastyczny tekstyl termiczny o szerokim zastosowaniu przemysłowym | Dodatkowe wsparcie mechaniczne i stabilność wymiarowa |
| Montaż pionowy | Odpowiednie, gdy wybrany gatunek i metoda mocowania są właściwe | Często oceniane tam, gdzie pożądane jest dodatkowe wsparcie konstrukcyjne |
| Wielokrotna obsługa | Zależy od gramatury tkaniny, splotu i wykończenia | Drut może pomóc w podtrzymaniu materiału, ale szwy i powłoka nadal decydują o trwałości |
| Klasa temperaturowa | Specyficzna dla gatunku | Specyficzna dla gatunku; drut nie tworzy jednej uniwersalnej wyższej odporności |
| Bariera dla gazu lub wody | Nie podano dla splotu bez powłoki | Niedostarczone przez włożony przewód |
| Produkcja | Ogólnie łatwiejsze do cięcia i szycia | Może wymagać zmodyfikowanych narzędzi tnących, konstrukcji szwów i procedur obsługi |
Zwykłe włókno szklane pozostaje odpowiednie do wielu zastosowań izolacyjnych i chroniących przed ciepłem. Wzmocnienie drutem powinno być wybierane wtedy, gdy dodatkowe wsparcie mechaniczne spełnia określoną funkcję, a nie tylko dlatego, że „wzmocnione” brzmi solidniej.
Te materiały są czasami mylone, ponieważ oba zawierają metalowe zbrojenie.
Tkanina z włókna szklanego wzmocniona drutemto tkany materiał, w którym drut jest połączony z przędzami z włókna szklanego. Pozostaje tkaniną, którą można ciąć, zszywać i formować w elastyczne elementy.
Siatka druciana ze stali nierdzewnejjest osobną strukturą metaliczną. W wyjmowanych systemach izolacyjnych siatka może chronić gorącą powierzchnię, utrzymać izolację lub zapewniać wsparcie kształtu. Zazwyczaj dodaje więcej zawartości metalu, sztywności i masy niż tkanina z wkładką drucianą.
| Wymaganie | Wprowadzony druttkanina z włókna szklanego | Oddzielna siatka ze stali nierdzewnej |
|---|---|---|
| Elastyczna tkana warstwa termiczna | Tak | Nie; jest to osobny metalowy materiał wsporczy |
| Cięcie i szycie w panele z tkaniny | Możliwe przy użyciu odpowiednich narzędzi i metod | Zazwyczaj mocowane lub formowane osobno |
| Dodatkowa ochrona mechaniczna po stronie gorącej | Umiarkowane, zależne od konstrukcji | Często wybierane, gdy wymagana jest silniejsza ochrona metalowa |
| Objętość i sztywność | Niższa niż w przypadku oddzielnej siatki w wielu konstrukcjach | Ogólnie wyższa i zależna od stylu siatki |
| Zamiennik izolacji | Nie | Nie |
Oba materiały mogą być również stosowane razem, gdy zespół wymaga zarówno wzmocnionej warstwy tekstylnej, jak i oddzielnej ochrony metalowej.
Aktualny opis produktu BSTFLEX p225 wskazuje odporność powyżej 1000°F / 538°C. Temperaturę tę należy odnieść do zidentyfikowanej konstrukcji produktu i potwierdzić w odniesieniu do rzeczywistych warunków roboczych.
Nie należy zakładać, że każda tkanina z włókna szklanego wzmocniona drutem ma taką samą odporność. Opublikowane klasy przemysłowe mogą się różnić ze względu na:
Sam drut może pozostać obecny po tym, jak włókno szklane utraci część swoich pierwotnych właściwości mechanicznych. Nie oznacza to, że tkanina nadal spełnia swoją wymaganą funkcję. Dobór temperatury powinien opierać się na kompletnej tkaninie oraz właściwościach, które muszą zostać zachowane podczas i po ekspozycji.
Ciągła temperatura robocza odnosi się do przedłużonej pracy w zdefiniowanych warunkach. Temperatura krótkotrwała to oddzielna ekspozycja tymczasowa, która powinna zawsze uwzględniać dopuszczalny czas trwania.
Dla każdego zastosowania w pobliżu górnego zakresu temperatur należy określić:
Tkanina, która pozostaje w jednym kawałku po krótkim zdarzeniu cieplnym, może nie zachować elastyczności lub wytrzymałości potrzebnej do powtarzalnej pracy.
Tkanina z włókna szklanego z wplecionym drutem może być stosowana w kurtynach spawalniczych, barierach przeciwiskrowych i kocach termicznych, gdzie przydatne jest dodatkowe wsparcie tekstylne. Wybrana klasa musi nadal odpowiadać rzeczywistej ekspozycji na iskry, odpryski spawalnicze, żużel, ciepło promieniowania i bezpośredni płomień.
Kurtyny pionowe i koce poziome stawiają czoła różnym obciążeniom termicznym. Bariera pionowa pozwala wielu cząstkom spaść, podczas gdy kocek poziomy może zatrzymać gorący materiał w jednym miejscu.
Produkty gotowe należy wybierać spośród Ochrona obszaru spawania i lutowania asortymentu zgodnie z procesem prac gorących i wymaganymi kwalifikacjami.
Wzmocnione drutem włókno szklane może służyć jako wykładzina od strony gorącej, tkanina wzmacniająca lub warstwa przytrzymująca izolację w zdejmowanych osłonach. Może być przydatne tam, gdzie wibracje, wielokrotne zdejmowanie lub lokalne naprężenia mechaniczne sprawiają, że dodatkowe wsparcie z tkaniny jest pożądane.
Nie należy go automatycznie stosować jako zewnętrznej osłony pogodowej. Odpowiednią powlekaną silikonem tkaninę szklaną lub inną okładzinę środowiskową można wybrać na powłokę zewnętrzną, gdy ważna jest wilgoć, olej i ekspozycja na warunki atmosferyczne.
Kompletne systemy prefabrykowane można znaleźć w kategorii Zdejmowane maty izolacyjne.
Wzmocnione drutem włókno szklane może być stosowane jako warstwa wzmacniająca lub termiczna w wielowarstwowym kompensatorze dylatacyjnym. Jego rola musi być określona na rysunku konstrukcyjnym.
Sam materiał nie określa:
Właściwości te zależą od kompletnego pasa, warstw barierowych, izolacji, szwów, zacisków, wykładziny przepływowej i zainstalowanej geometrii. Zapoznaj się ze stroną Niemetalowy kompensator dylatacyjny z tkaniny, aby zapoznać się z pełnymi wymaganiami dotyczącymi montażu.
Wzmocniona drutem tkanina z włókna szklanego może być stosowana jako element w uszczelkach wysokotemperaturowych, uszczelnieniach, profilach kijankowych i prefabrykowanych systemach dławiących, w których tekstylium musi zachować kształt wokół rdzenia lub struktury uszczelniającej.
Ostateczna wydajność uszczelnienia zależy od ściskania, materiału rdzenia, konstrukcji krawędzi, nici do szycia, stanu powierzchni oraz temperatury i ciśnienia w danej aplikacji.
Tkanina może owijać lub pokrywać izolację wokół rur, zbiorników, maszyn i urządzeń procesowych. Wzmocnienie drutem może być przydatne, gdy tkanina jest zawieszona pionowo lub narażona na wibracje i powtarzalne czynności konserwacyjne.
Sama tkanina nie zastępuje izolacji masowej. Wymagana redukcja strat ciepła i temperatura powierzchni zależą od całego systemu izolacji.
Tkanina z włożonym drutem może być oceniana pod kątem przemysłowych kurtyn termicznych i barier wymagających dodatkowego wsparcia wymiarowego. Jeśli kurtyna jest częścią regulowanego systemu kontroli ognia lub dymu, kompletny produkt musi spełniać obowiązujące wymagania dotyczące badań i instalacji na poziomie systemu.
Wprowadzenie drutu można połączyć z różnymi konstrukcjami przędzy z włókna szklanego.
Tkanina z włókna szklanego ciągłegozazwyczaj zapewnia gładką, gęstszą tkaną powierzchnię i mniejszą masę dla danej konstrukcji. Można ją wybrać do wzmocnień, uszczelek, kurtyn i prefabrykowanych barier.
Tkanina z włókna szklanego teksturowanegowykorzystuje przędze o zwiększonej objętości, które tworzą większą grubość i bardziej izolującą strukturę tekstylną. Wzmocnienie drutem można dodać tam, gdzie grubsza tkanina wymaga również wsparcia mechanicznego.
Kupujący nie powinni polegać wyłącznie na sformułowaniu „z włożonym drutem”. Typ przędzy wpływa na grubość, porowatość, elastyczność, wagę, obsługę i zachowanie termiczne.
Wzmocnione drutem włókno szklane może być dostarczane w stanie nieobrobionym, poddanym obróbce cieplnej lub połączonym z obróbką powierzchniową. Każda wersja spełnia inne wymagania zakupowe.
| Konstrukcja | Dlaczego może zostać wybrana | Co należy potwierdzić |
|---|---|---|
| Wzmocnione włókno szklane z gładkim drutem | Wzmocniony tkany tekstyl termiczny bez powłoki polimerowej | Tkanina bazowa, konstrukcja drutu, zachowanie przy strzępieniu i odporność temperaturowa |
| Włókno szklane wzmocnione drutem poddanym obróbce cieplnej | Zmniejszona pozostałość po obróbce organicznej i zmodyfikowane właściwości w zakresie obsługi | Metoda obróbki, sztywność, wymagania dotyczące dymienia lub wydzielania gazów oraz dokładne dane temperaturowe |
| Włókno szklane wzmocnione drutem i potraktowane wermikulitem | Wyższa odporność na ciepło i ścieranie w trudniejszych warunkach | Temperatura ciągła i szczytowa, masa powłoki i elastyczność po ekspozycji |
| Wzmocnione włókno szklane powlekané polimerem | Ochrona powierzchni, taka jak odporność na wilgoć, ścieranie lub czynniki środowiskowe | Skład chemiczny powłoki i limit temperatury gotowego kompozytu |
Powłoka może stać się elementem ograniczającym temperaturę gotowej tkaniny. Nie należy stosować parametrów niepokrytego włókna szklanego do produktu powlekanego polimerem.
Wprowadzony drut wpływa na obróbkę. Narzędzia tnące, dobór iggieł i konstrukcja szwów mogą wymagać dostosowania w porównaniu do zwykłej tkaniny z włókna szklanego.
Przed rozpoczęciem produkcji należy ocenić:
Przycięte krawędzie należy wykończyć zgodnie z projektem wytwarzanego produktu. Wystający metalowy koniec może stwarzać zagrożenie podczas obsługi lub uszkodzić sąsiednią warstwę.
Reprezentatywna uszyta próbka jest bardziej przydatna niż płaski wzornik, gdy produkt końcowy zawiera ciasne łuki, zawinięte krawędzie, zapięcia lub powtarzalny ruch.
Podobne nazwy produktów nie oznaczają równoważnej wydajności. Poproś dostawców o wycenę według tej samej specyfikacji.
| Pozycja porównawcza | Informacje do żądania |
|---|---|
| Przędza z włókna szklanego | Konstrukcja ciągła lub teksturowana oraz odpowiednie szczegóły dotyczące przędzy |
| Wzmocnienie drutem | Stop, średnica drutu w razie potrzeby, umiejscowienie i kierunek wzmocnienia |
| Splot | Gładki, skośny, satynowy lub innyokreślona konstrukcja |
| Gramatura tkaniny | Nominalna masa wykończona i tolerancja |
| Grubość | Grubość nominalna, tolerancja i metoda pomiaru |
| Szerokość | Użyteczna szerokość rolki i naddatek brzegowy |
| Temperatura | Wartości znamionowe ciągłe i krótkotrwałe wraz z warunkami ekspozycji |
| Dane mechaniczne | Odpowiednie wartości wytrzymałości na rozciąganie, rozdarcie lub stabilności wymiarowej oraz metody badań |
| Obróbka powierzchni | Obróbka cieplna, powłoka lub inne wykończenie |
| Wymagania produkcyjne | Cięcie, szycie, obróbka krawędzi i zatwierdzona nić |
Jeśli dostawca podaje jedynie temperaturę maksymalną oraz zdjęcie, specyfikacja nie jest wystarczająca do kontrolowanego zastąpienia produktu OEM.
Dodatkowa zawartość metalu może zwiększyć wagę, sztywność i trudność produkcji. Odpowiedni poziom wzmocnienia zależy od zastosowania.
Drut może wytrzymać warunki, których przędza z włókna szklanego, obróbka lub powłoka nie tolerują. Należy oceniać całą tkaniną, a nie najbardziej odporny na temperaturę komponent.
Drut umieszczony w kierunku jednej przędzy może nie wzmacniać tkaniny w równym stopniu w obu kierunkach. Należy określić kierunek cięcia i obciążenia.
Materiały te zapewniają różne poziomy i formy ochrony mechanicznej. Zamiennik musi zostać oceniony w ramach kompletnego zespołu.
Taka sama waga gotowego wyrobu może wynikać z różnych kombinacji włókna szklanego, drutu i powłoki. Wagę należy rozpatrywać razem z konstrukcją.
| Pozycja RFQ | Wymagane informacje |
|---|---|
| Zastosowanie | Kurtyna spawalnicza, osłona izolacyjna, złącze kompensacyjne, uszczelka, bariera termiczna lub inne zastosowanie |
| Forma dostawy | Tkanina w rolkach, cięte panele, zszyty komponent lub gotowy montaż |
| Temperatura | Normalna temperatura na tkaninie, temperatura szczytowa, czas trwania i częstotliwość |
| Praca mechaniczna | Zwis pionowy, wibracje, wielokrotne manipulowanie, zginanie lub ściskanie |
| Konstrukcja tkaniny | Włókno ciągłe lub teksturowane z włókna szklanego, splot, typ drutu i kierunek wzmocnienia |
| Wymiary | Grubość, waga, szerokość użytkowa, długość rolki i tolerancja |
| Obróbka powierzchniowa | Gładkie, obrobione cieplnie, pokryte wermikulitem lub inne określone wykończenie |
| Wykonanie | Cięcie, szycie, szwy, otwory, wykończenie krawędzi i wymagania dotyczące nici |
| Środowisko | Działanie wilgoci, oleju, chemikaliów, ścierania, warunków atmosferycznych i czyszczenia |
| Dokumentacja | Dane techniczne, protokoły inspekcji, zatwierdzenie próbek i wymagane badania |
| Ilość | Próbka, prototyp, ilość projektowa lub powtarzalne zapotrzebowanie OEM |
Została zaprojektowana tak, aby zapewnić dodatkowe wzmocnienie mechaniczne i wsparcie wymiarowe, ale stopień poprawy zależy od tkaniny bazowej, konstrukcji drutu, kierunku wzmocnienia i metody badania. Porównaj dane charakterystyczne dla danego gatunku zamiast polegać na słowie „wzmocniony”.
Nie automatycznie. Odporność temperaturowa jest określana przez kompletną konstrukcję tkaniny. Drut może poprawić wsparcie mechaniczne, ale nie tworzy uniwersalnej wyższej klasy temperaturowej.
Nie. Tkanina z wkładką z drutu to tkany tekstyliom z włókna szklanego zawierający wzmocnienie metaliczne. Siatka druciana jest osobną strukturą metaliczną i może być dodana jako kolejna warstwa w zespole izolacyjnym lub ochrony termicznej.
Tak, odpowiednie gatunki mogą być cięte i szyte, ale wtopiony drut może wpływać na narzędzia tnące, zużycie igieł, grubość szwów i wykończenie krawędzi. Zaleca się przeprowadzenie próbnej obróbki.
Może służyć jako warstwa wzmacniająca lub tekstyliom termicznym w wielowarstwowym złączu dylatacyjnym. Kompletne złącze nadal wymaga osobnej oceny ruchu, ciśnienia, chemii gazów, nieszczelności i konstrukcji mocowania.
Może być stosowana w odpowiednich kurtynach, kocach i barierach spawalniczych. Dobór musi uwzględniać iskry, odpryski, żużel, orientację i wymaganą kwalifikację, a nie samą temperaturę.
Wprowadzony drut nie zapewnia odporności na warunki atmosferyczne. Zastosowania zewnętrzne mogą wymagać odpowiedniej powłoki lub oddzielnej osłony środowiskowej.
Porównaj przędzę z włókna szklanego, stop drutu i jego ułożenie, splot, gramaturę, grubość, szerokość, klasę temperaturową, dane z badań mechanicznych, obróbkę i wymagania produkcyjne.
BSTFLEX dostarcza High Temperature Fiberglass Woven Fabric with Wire Insert do przemysłowej ochrony termicznej i produkcji OEM. Wyślij temperaturę roboczą, obciążenie mechaniczne, wymaganą konstrukcję, grubość, szerokość, ilość oraz docelowe zastosowanie.
W przypadku, gdy tkanina będzie używana w kocu spawalniczym, osłonie izolacyjnej lub złączu dylatacyjnym, dołącz rysunek złożeniowy i określ rolę warstwy wzmocnionej. Dodatkowe opcje materiałowe są dostępne w ramach oferty High Temperature Fabric.
Skontaktuj się z BSTFLEX w celu doboru materiału, przeglądu próbek i wsparcia przy wycenie. Określ, czy zapytanie dotyczy materiału w rolkach, ciętych paneli, elementów szytych czy kompletnego wyrobu.
